空气马达配套行星齿轮减速结构

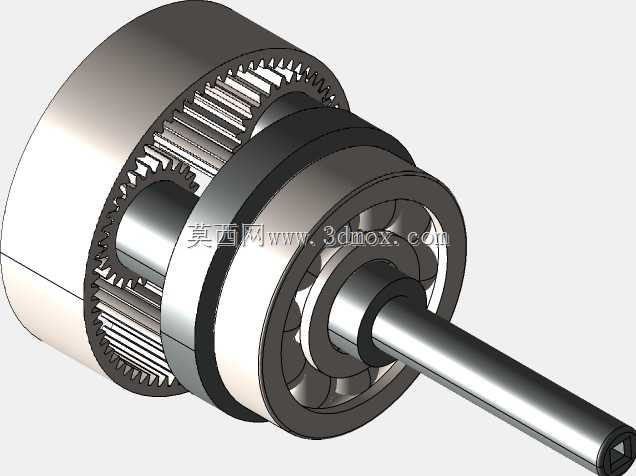

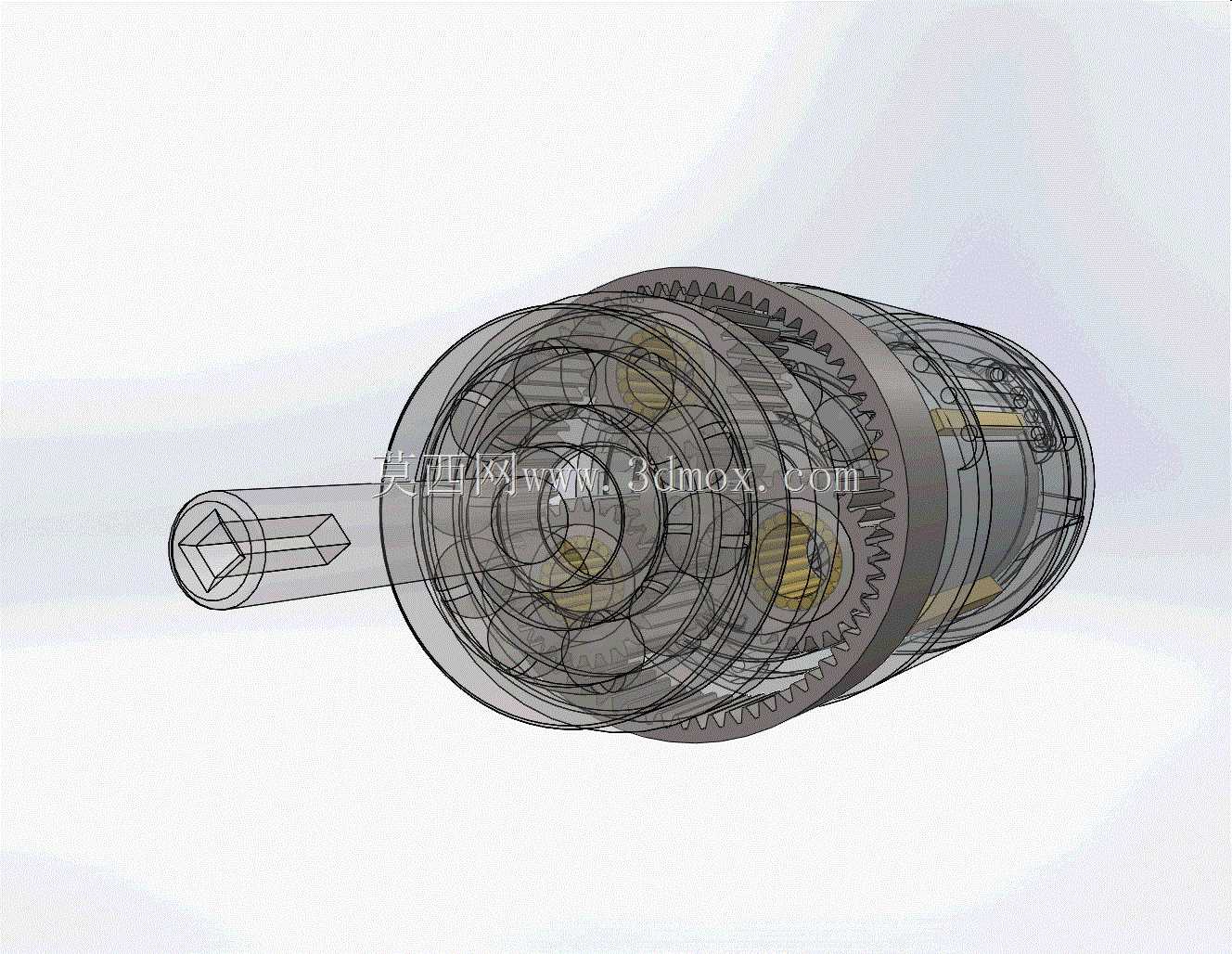

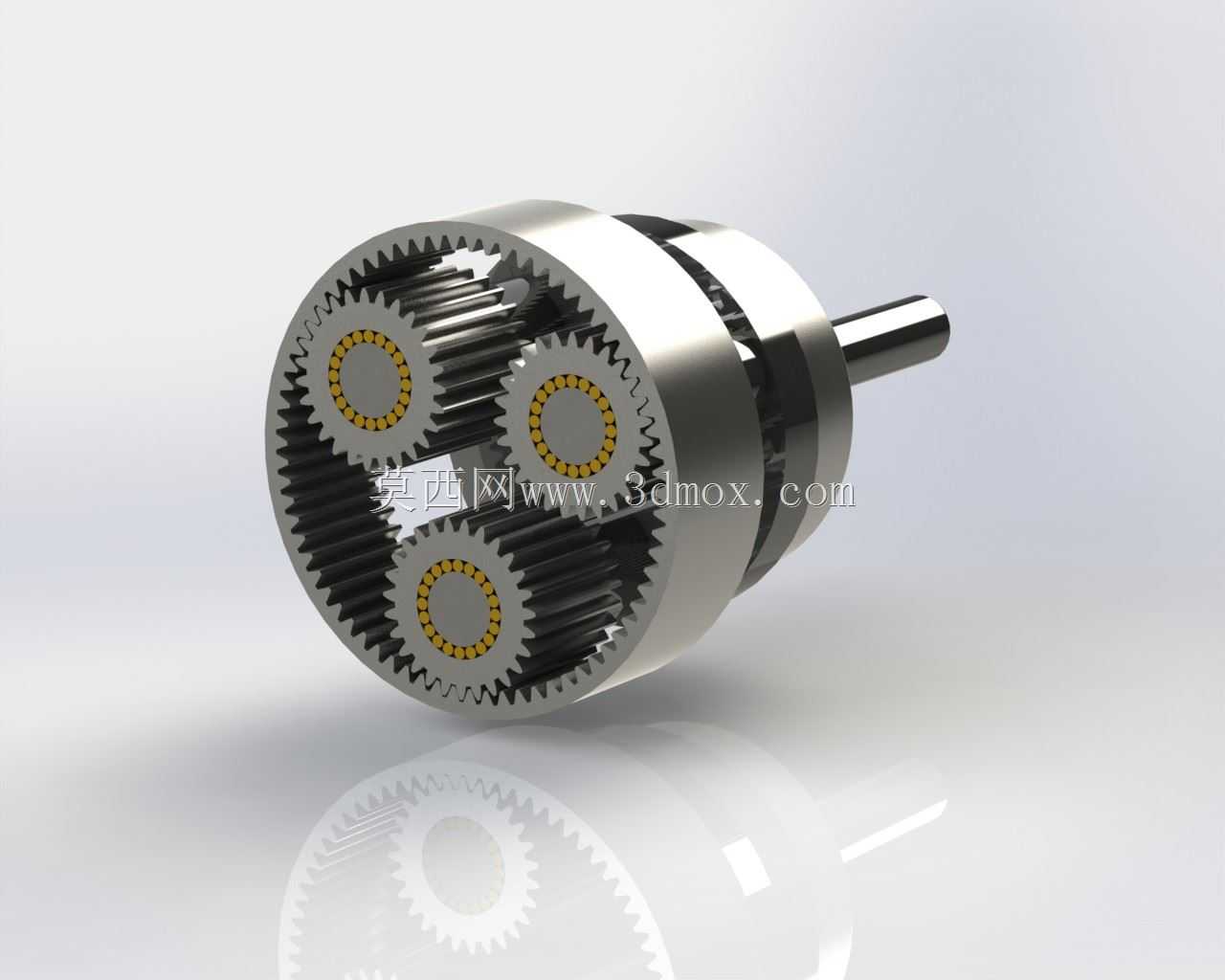

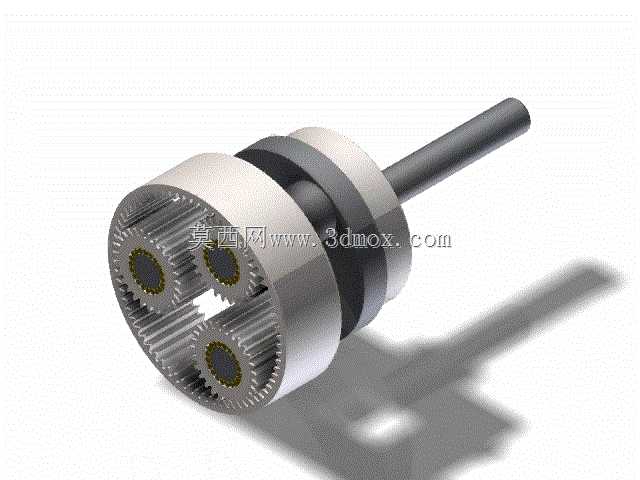

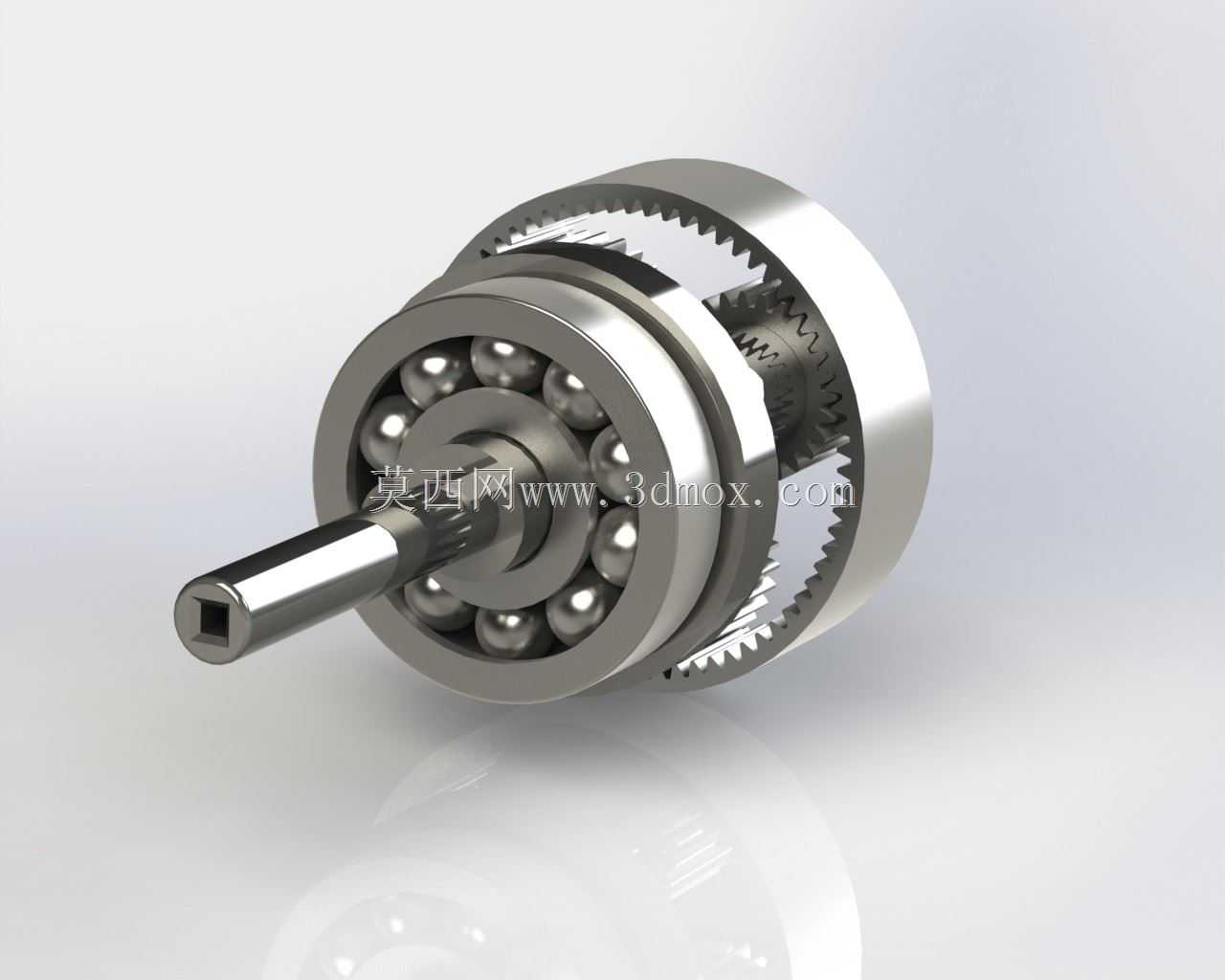

该行星齿轮组是空气马达动力传输单元的核心组成部分，主要适配小型气动动力输出场景，在手持气动工具、小型气动传动工位、轻工自动化气动驱动单元中承担减速增扭的核心作用，能够将空气马达输出的高转速低扭矩动力，通过行星轮系的传动转化为低转速大扭矩的输出动力，匹配终端执行部件的负载需求。整套结构采用同轴输入输出的布局设计，输入轴端设置有标准的方榫连接结构，可直接与空气马达的动力输出端插接配合，无需额外加装联轴器，大幅缩减了整套气动动力单元的轴向安装尺寸，适配紧凑安装空间的使用需求。结构设计上采用内齿圈固定、行星架输出的经典行星传动方案，多组行星轮沿太阳轮周向均布，能够将输入动力均匀分流到各啮合齿面，单齿承受的载荷更低，传动过程更平稳，可承受频繁正反转的冲击载荷，适配气动马达启停响应快、输出扭矩波动的工作特性。齿圈与外壳采用一体化设计，既保证了内齿的啮合精度，又作为整个齿轮组的安装基座，外侧预留有环形安装定位面，可直接嵌入气动马达的壳体安装腔，径向定位精度高，装配时无需额外调整啮合间隙，能有效降低装配难度与后期维护成本。内部各行星轮通过滚针轴承安装在行星架的支撑销轴上，转动摩擦阻力小，长时间高速运转下的磨损量更低，可有效延长整套传动结构的使用寿命。太阳轮与输入轴采用一体化加工结构，避免了分体装配带来的同轴度误差，高速运转时的振动更小，传动噪音更低。输出端与行星架集成设计，可直接连接终端执行部件，动力传递路径短，传动效率更高。整套结构的径向尺寸控制在适配小型手持气动工具的握持范围内，轴向长度紧凑，安装时仅需通过外壳的定位台阶与马达壳体配合即可完成定位，无需复杂的安装固定结构，能够适配不同功率等级的小型空气马达改造与配套需求，在气动拧紧工具、气动打磨设备、小型气动输送装置的动力单元中都能稳定发挥传动作用，可在高湿度、多粉尘的复杂车间环境下长期稳定工作，不会因环境污染物进入啮合间隙出现卡滞问题，日常维护仅需定期补充润滑脂即可保障传动顺畅。
