生物质颗粒燃烧供热装置结构设计

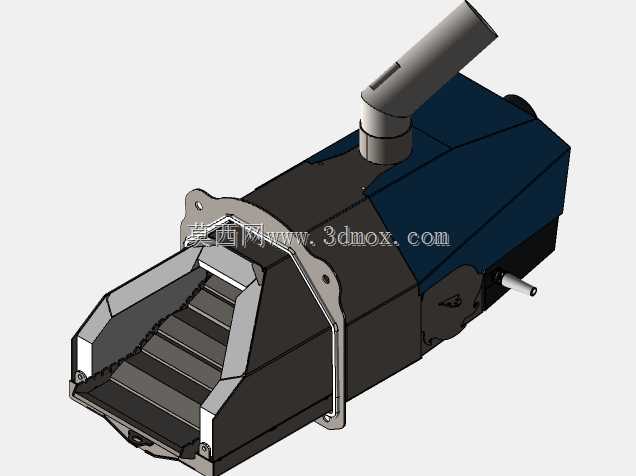

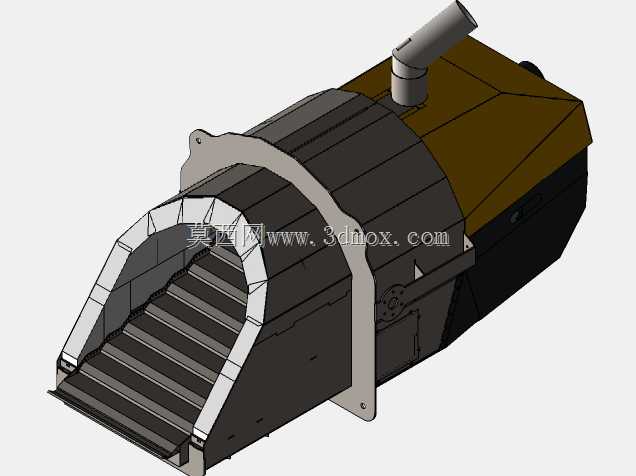

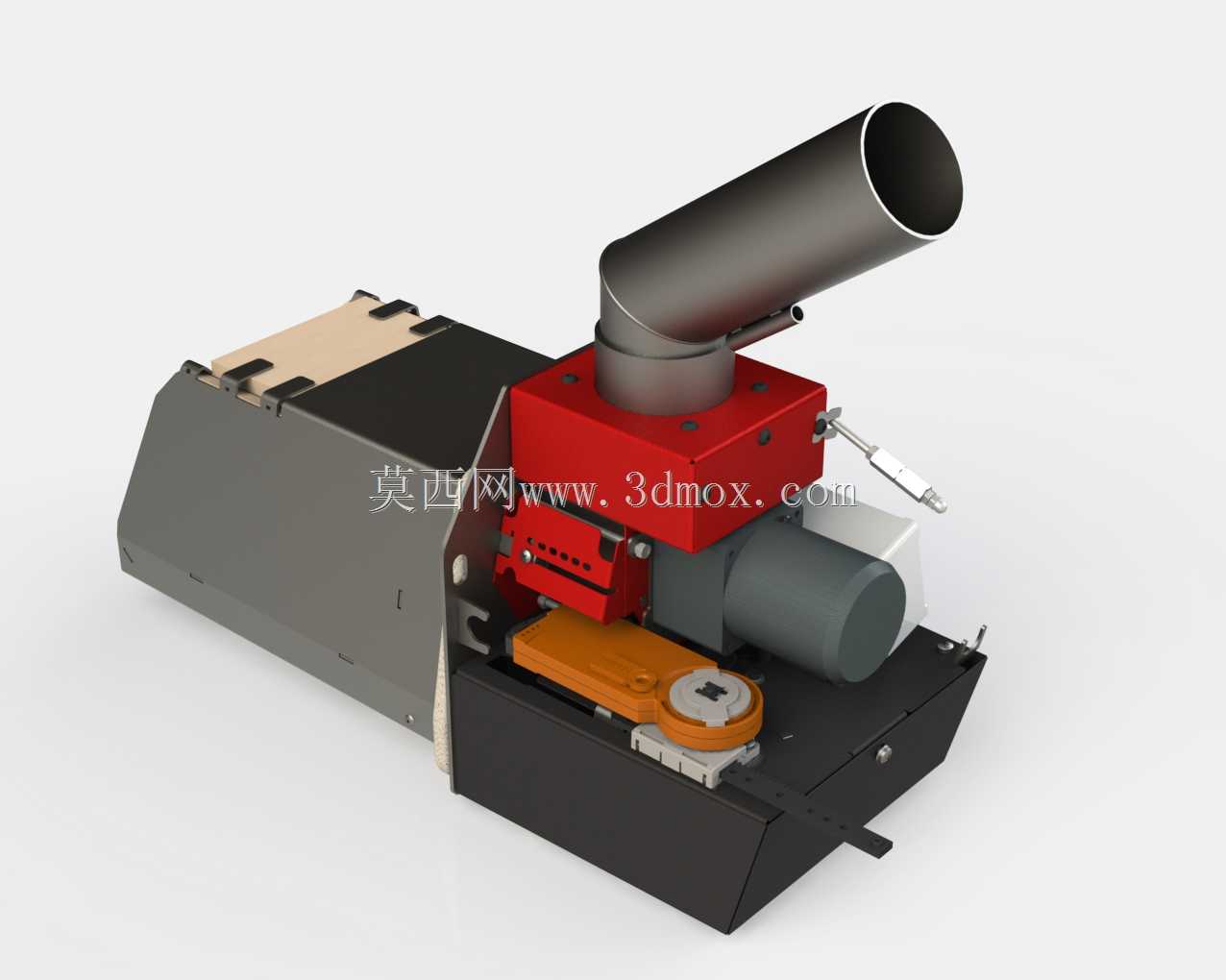

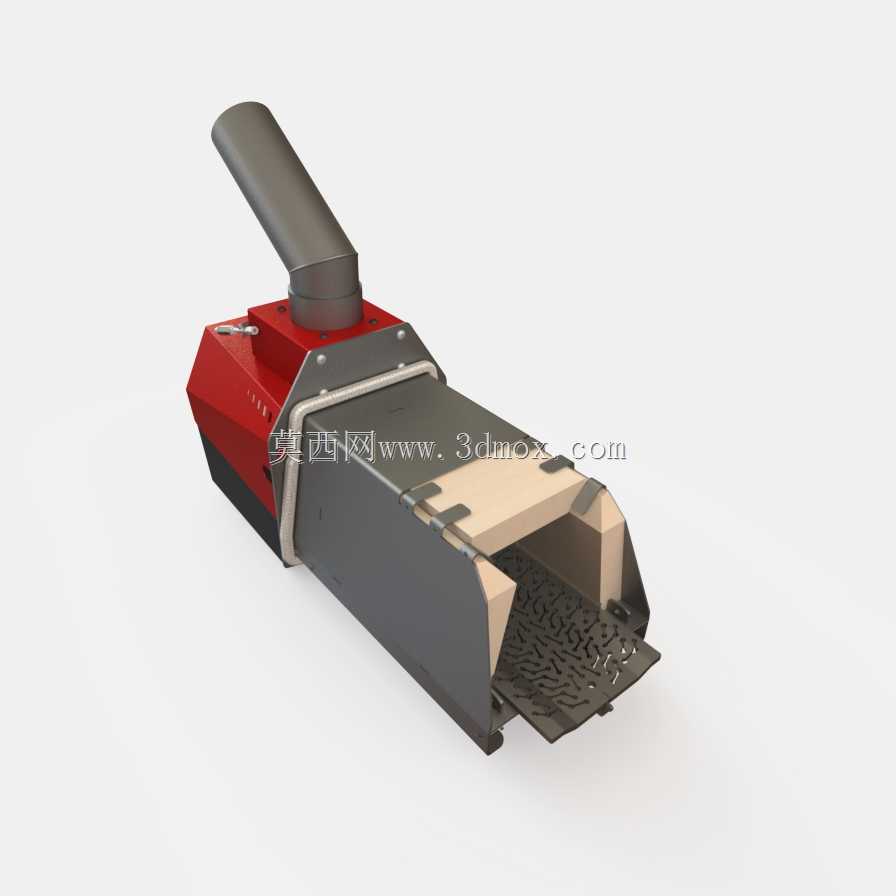

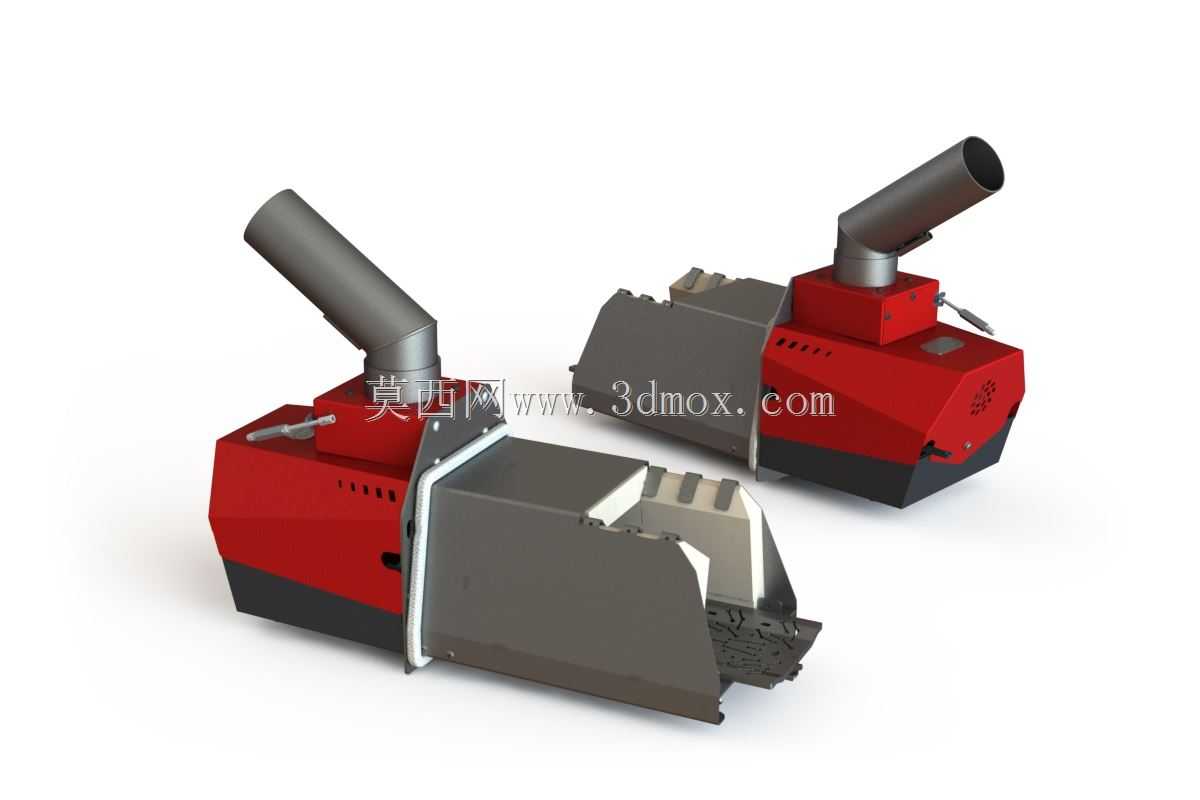

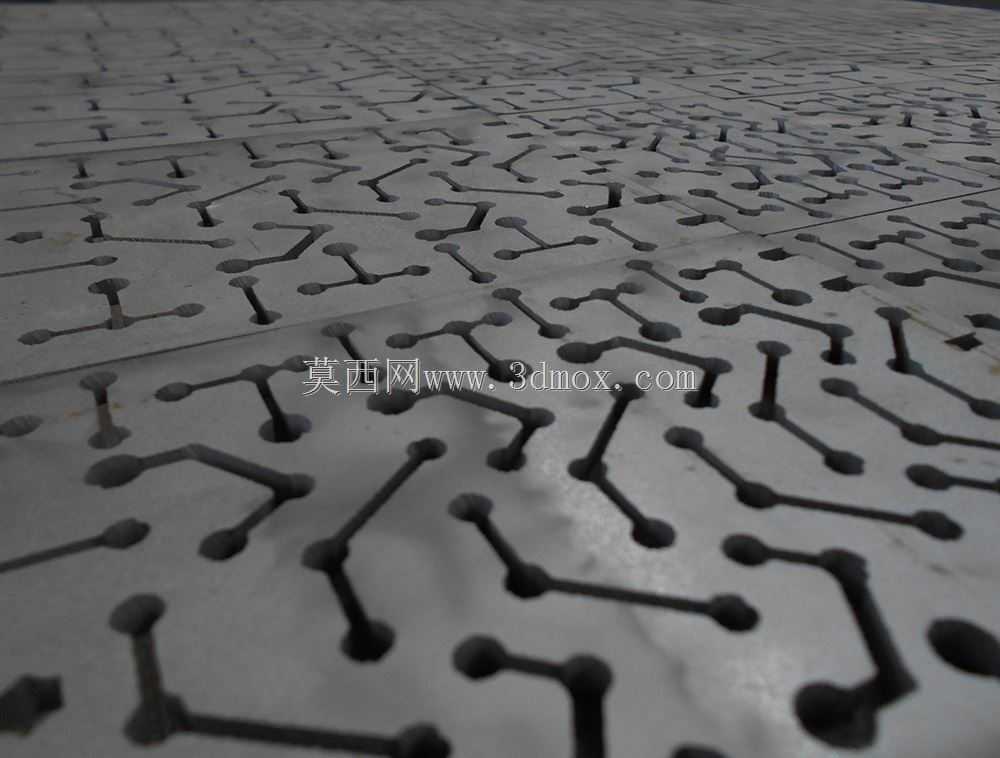

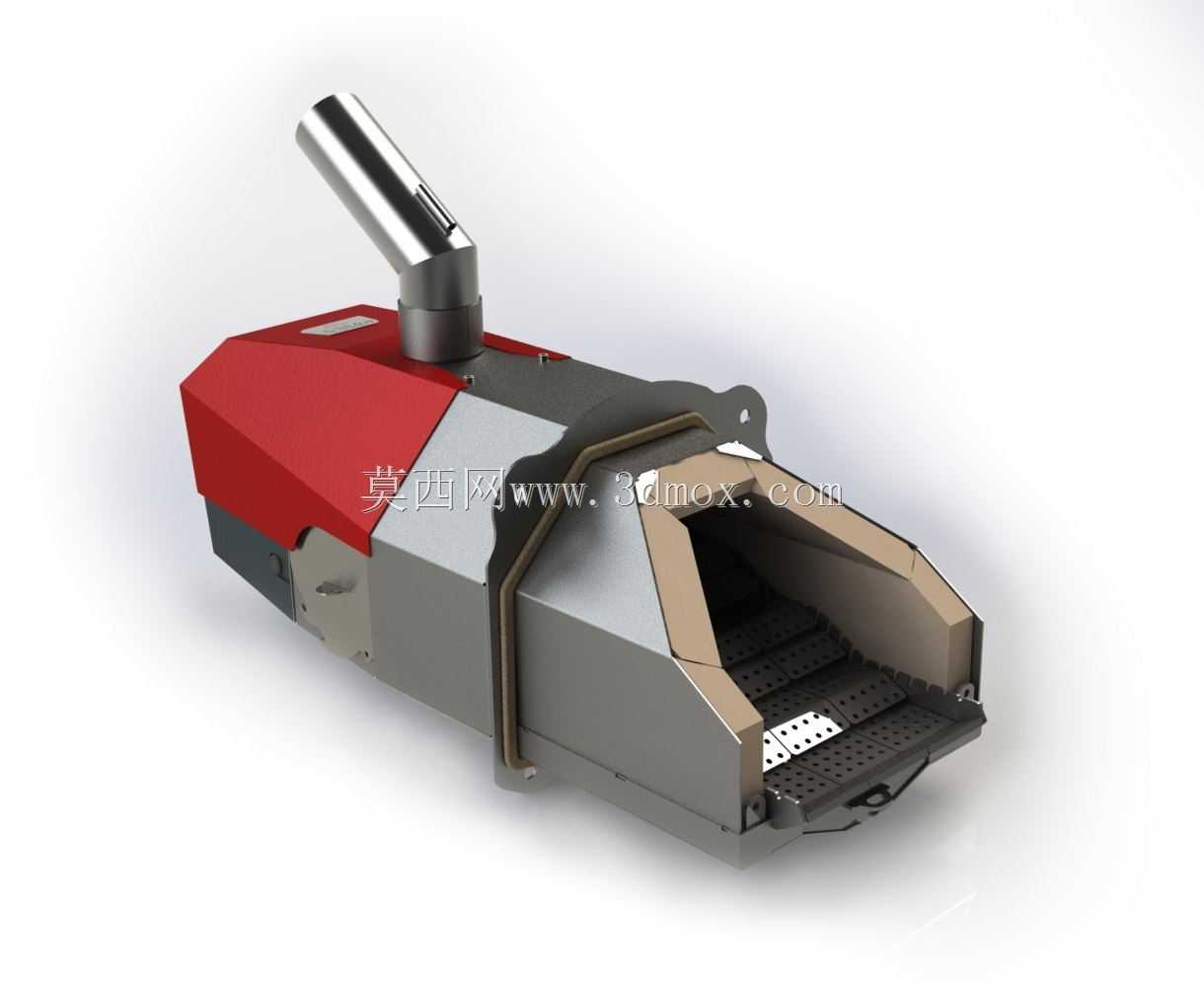

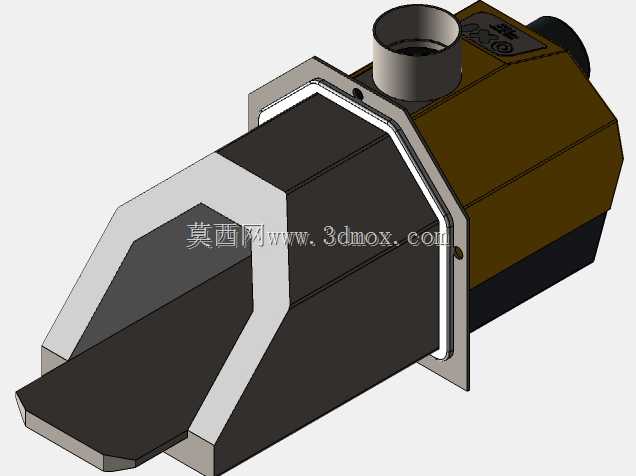

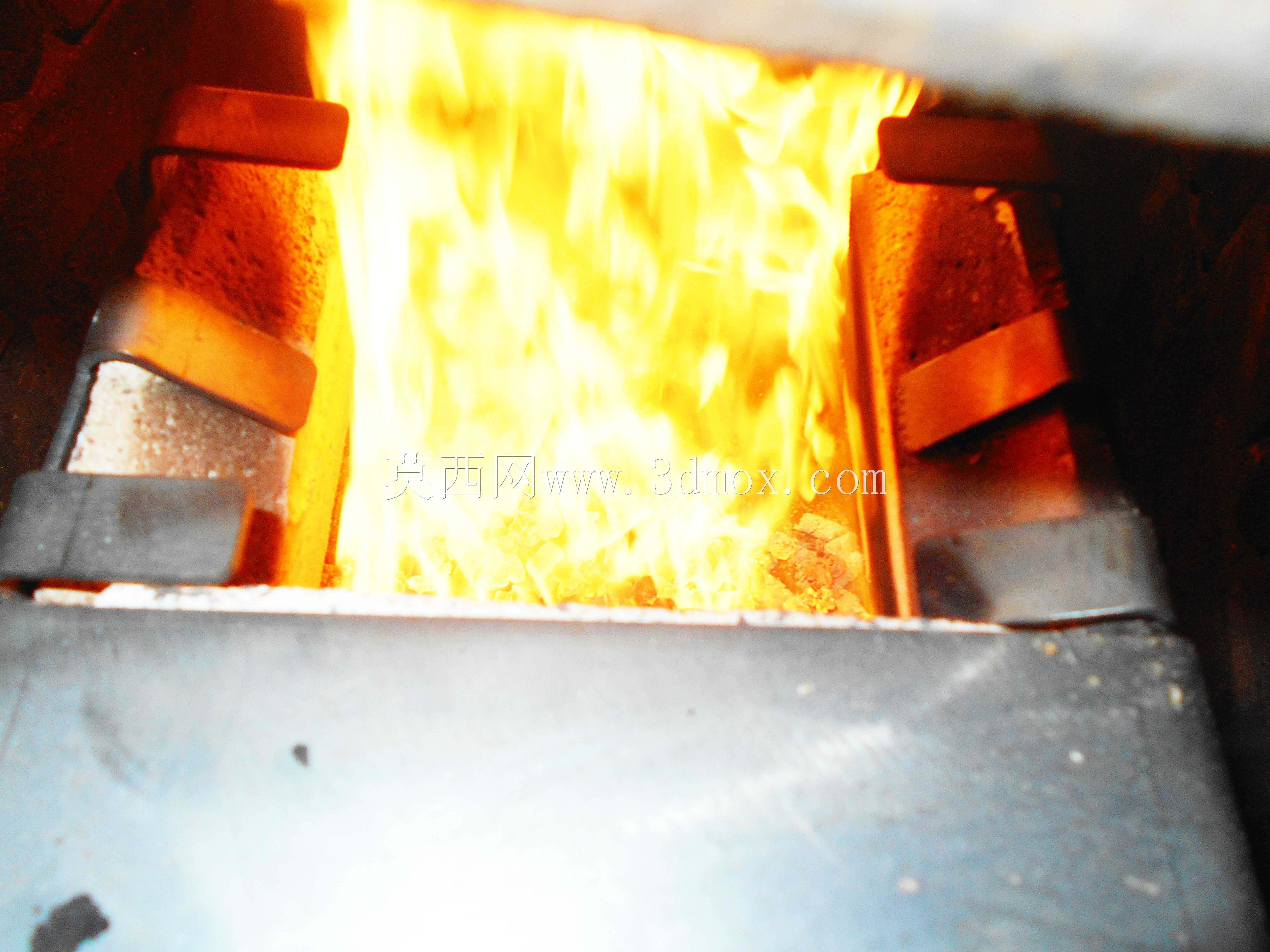

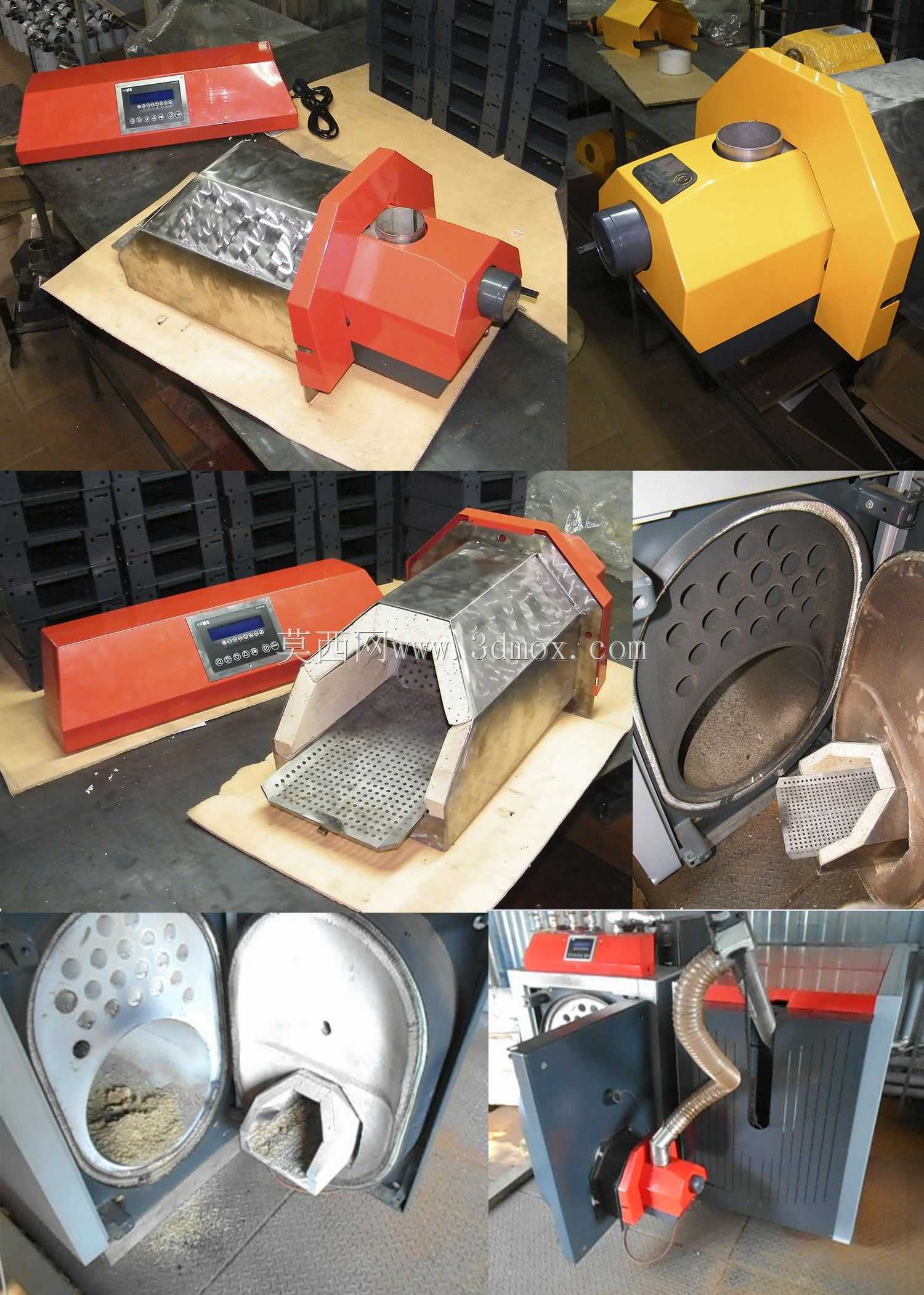

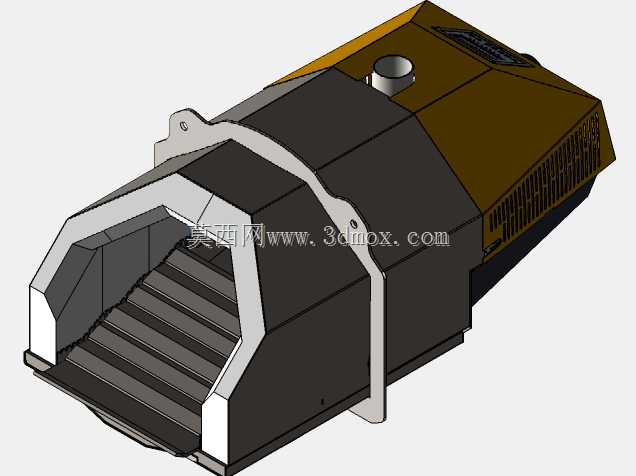

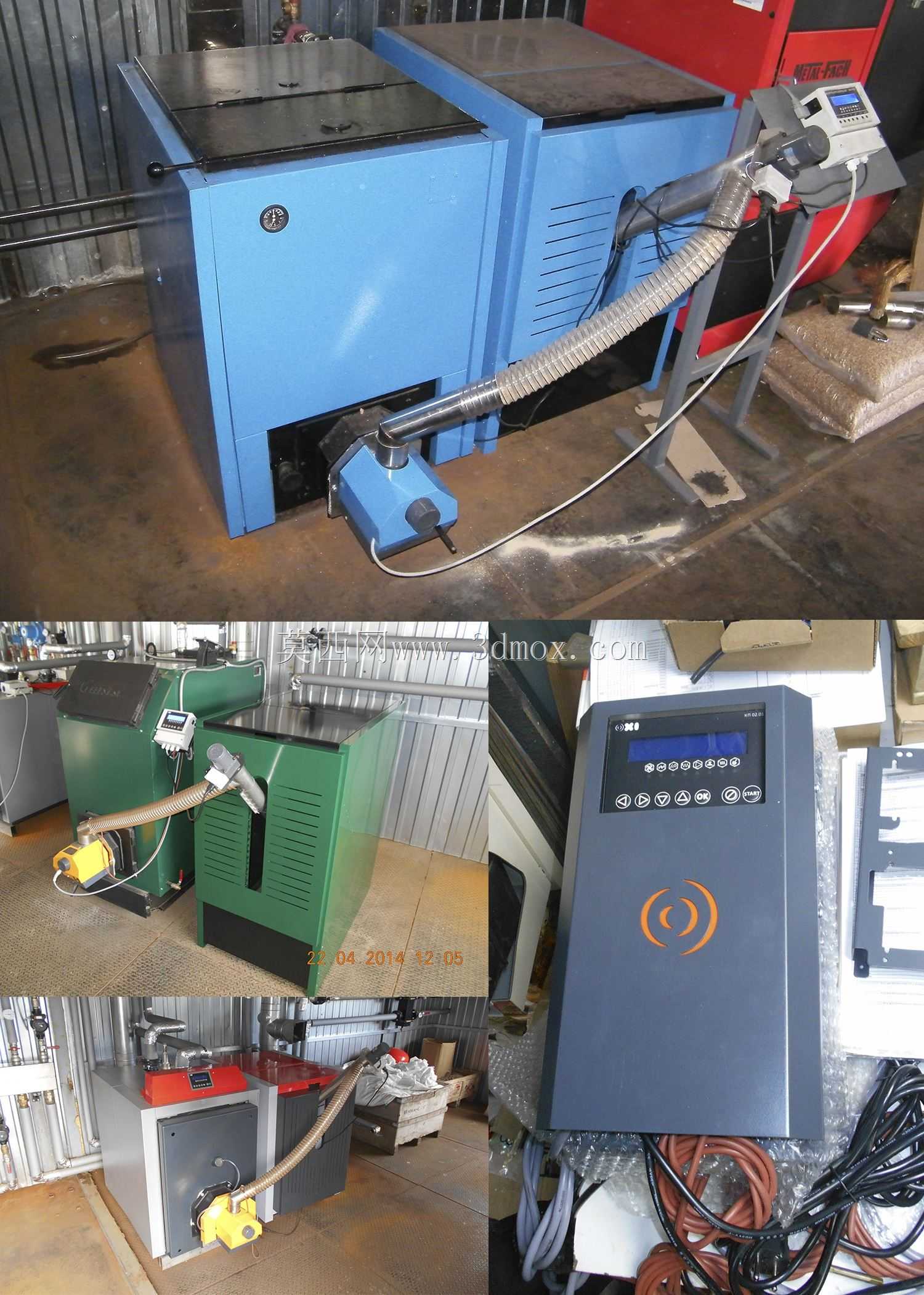

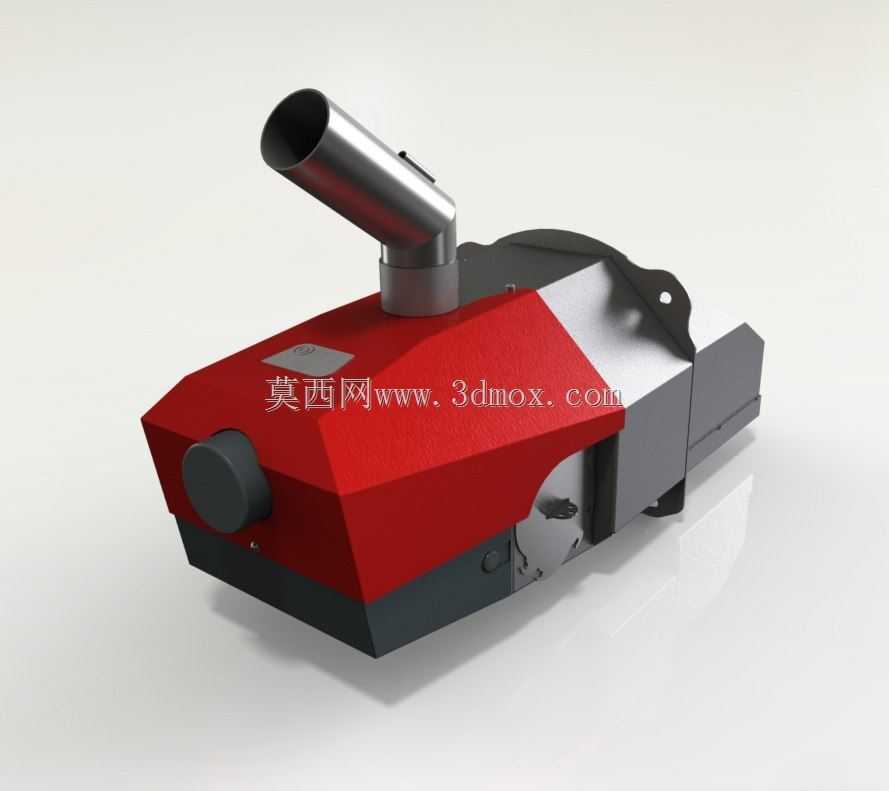

这款颗粒燃烧装置主要面向中小型民用供热、小型工业烘干、农产品加工采暖等场景，可对接热水锅炉、热风炉、烘干设备等多种热能终端，适配木质颗粒、秸秆压块等常见生物质成型燃料，能够在低排放前提下稳定输出可控热能，替代传统燃煤燃烧单元，适配分散式供热场景的清洁改造需求。设备整体采用卧式进料倾斜燃烧的结构布局，顶部设置倾斜向上的进料接驳口，可直接对接螺旋送料机构，燃料依靠自重与送料推力持续落入燃烧腔区域，避免进料卡滞与回火风险。燃烧腔采用阶梯式镂空承托结构，前端为敞口式火焰输出端，可直接对接后续换热单元，承托板上分布均匀通风孔，底部预留一次风进风通道，侧面设置二次补风结构，让燃料在燃烧过程中能够分层获得充足氧气，从进料端的预热干馏到中段的剧烈燃烧再到末端的燃尽阶段，都能匹配对应的供风配比，大幅降低不完全燃烧产生的颗粒物与可燃气体排放，提升燃料整体热利用效率。设备外壳采用分段式包覆结构，红色段为进料端的防护壳体，银灰色段为燃烧换热的主体结构，外壳与内部燃烧腔之间预留隔热空腔，可降低设备表面运行温度，避免运维过程中发生烫伤风险，同时减少不必要的壳体散热损失。在安装边界上，设备整体为卧式长方体构型，前端火焰出口为标准矩形接驳法兰结构，可直接与常规规格的锅炉炉口、热风炉进火口对接，无需额外制作复杂转接构件；顶部进料口为标准圆管接口，可匹配市面上常见直径的螺旋送料管，底部预留安装固定孔位，可直接固定在钢制支架或混凝土基础上，整体安装占用空间紧凑，适配现有小型供热设备的原位改造需求，无需大幅改动原有供热系统的管路布局。设计过程中重点优化了燃烧腔的倾角与通风孔排布，针对生物质颗粒燃烧过程中易结焦、易积灰的特性，将承托燃烧板设置为倾斜滑移结构，燃烧后的灰分可随燃料推送自动向末端灰仓滑落，减少人工清灰的频次；同时在燃烧腔侧壁设置观火与检修开口，日常运维时可直接观察燃烧状态，出现结焦堵料情况时可快速开盖清理，大幅降低设备的日常运维难度。设备的供风接口统一设置在侧下方，可对接单台离心风机，通过风阀调节即可匹配不同燃烧功率下的供风需求，无需设置复杂的多风机供风系统，进一步降低设备的配套成本与运行故障点。
