微型开源控制开发板结构设计

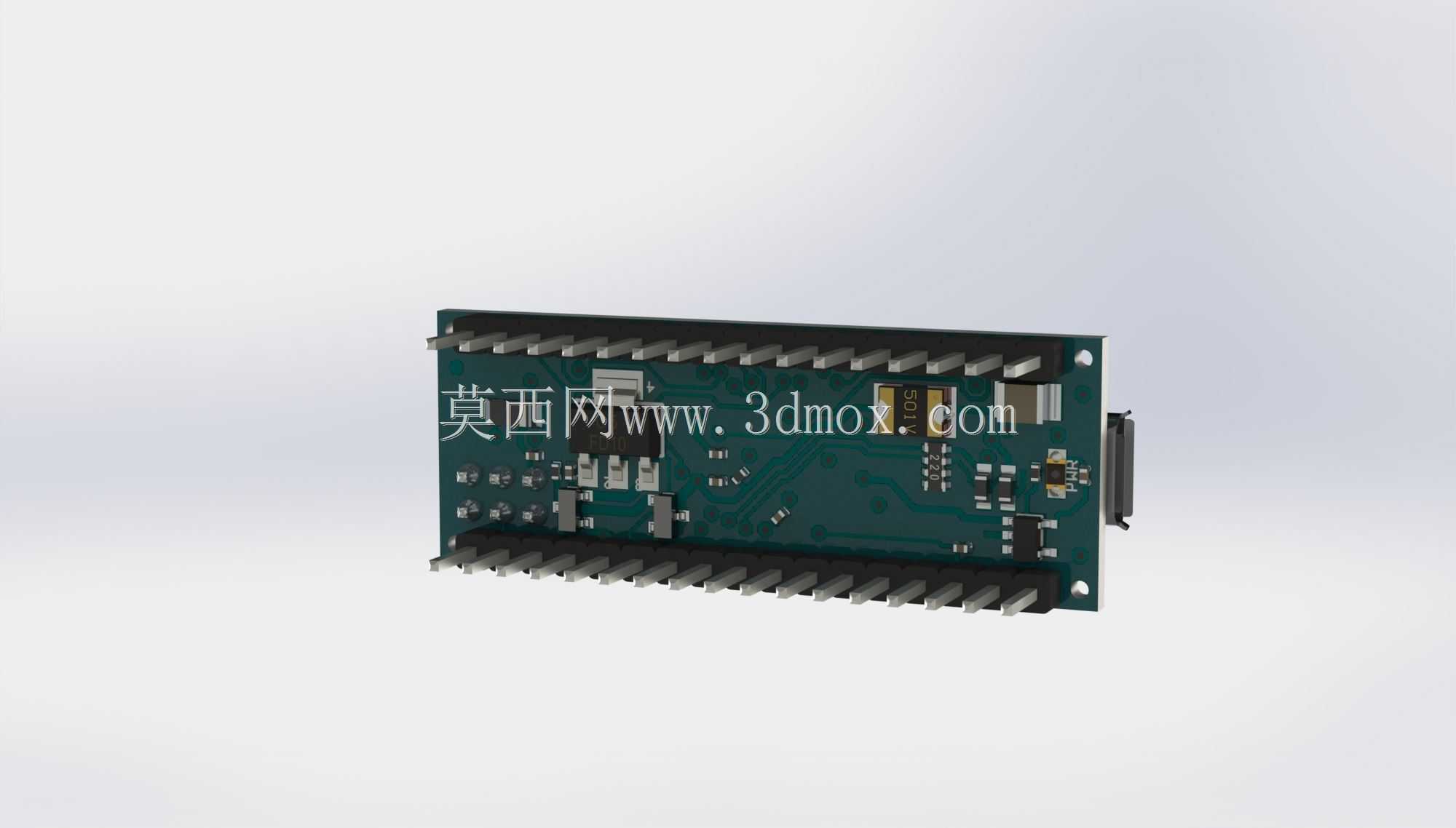

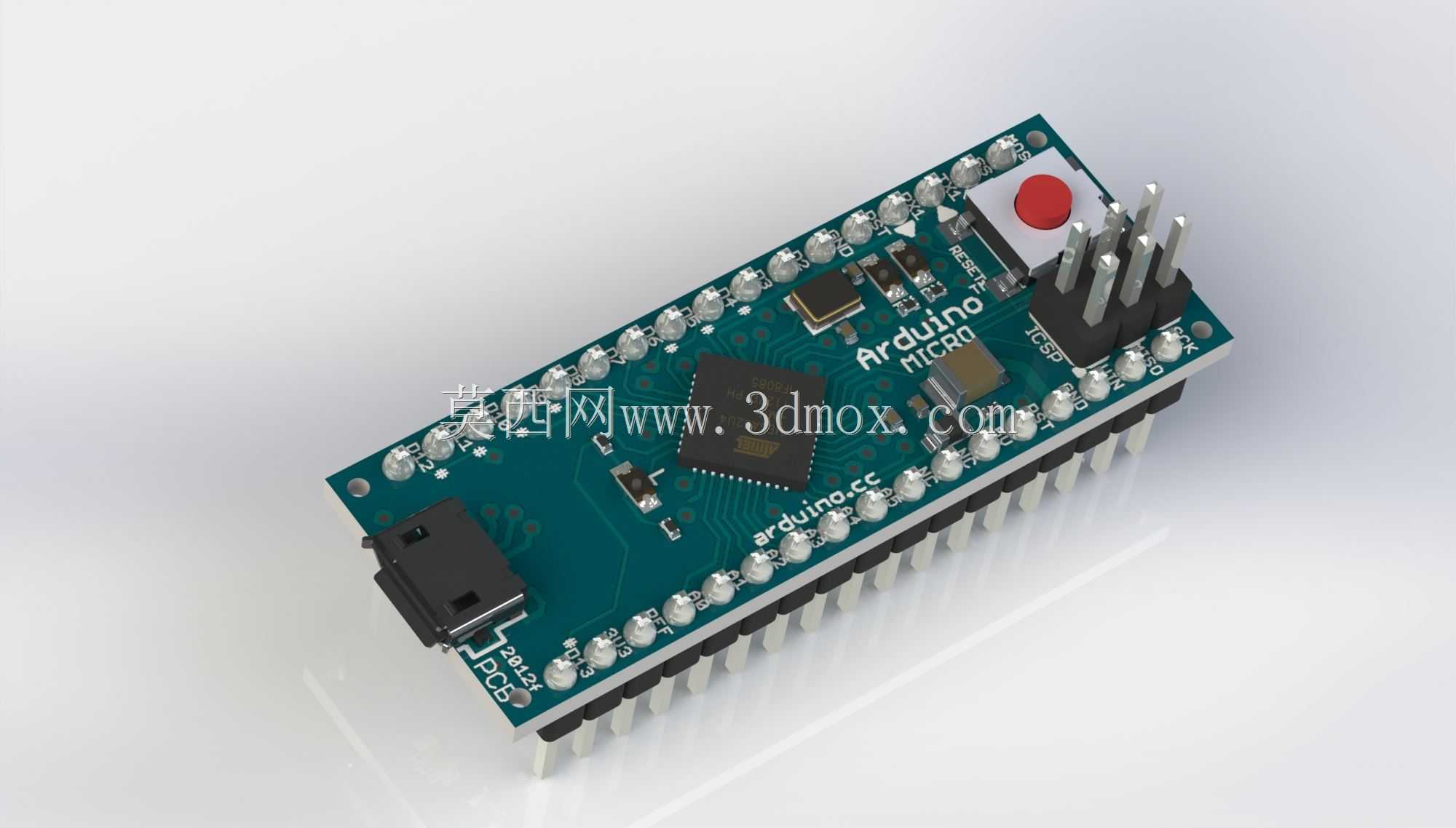

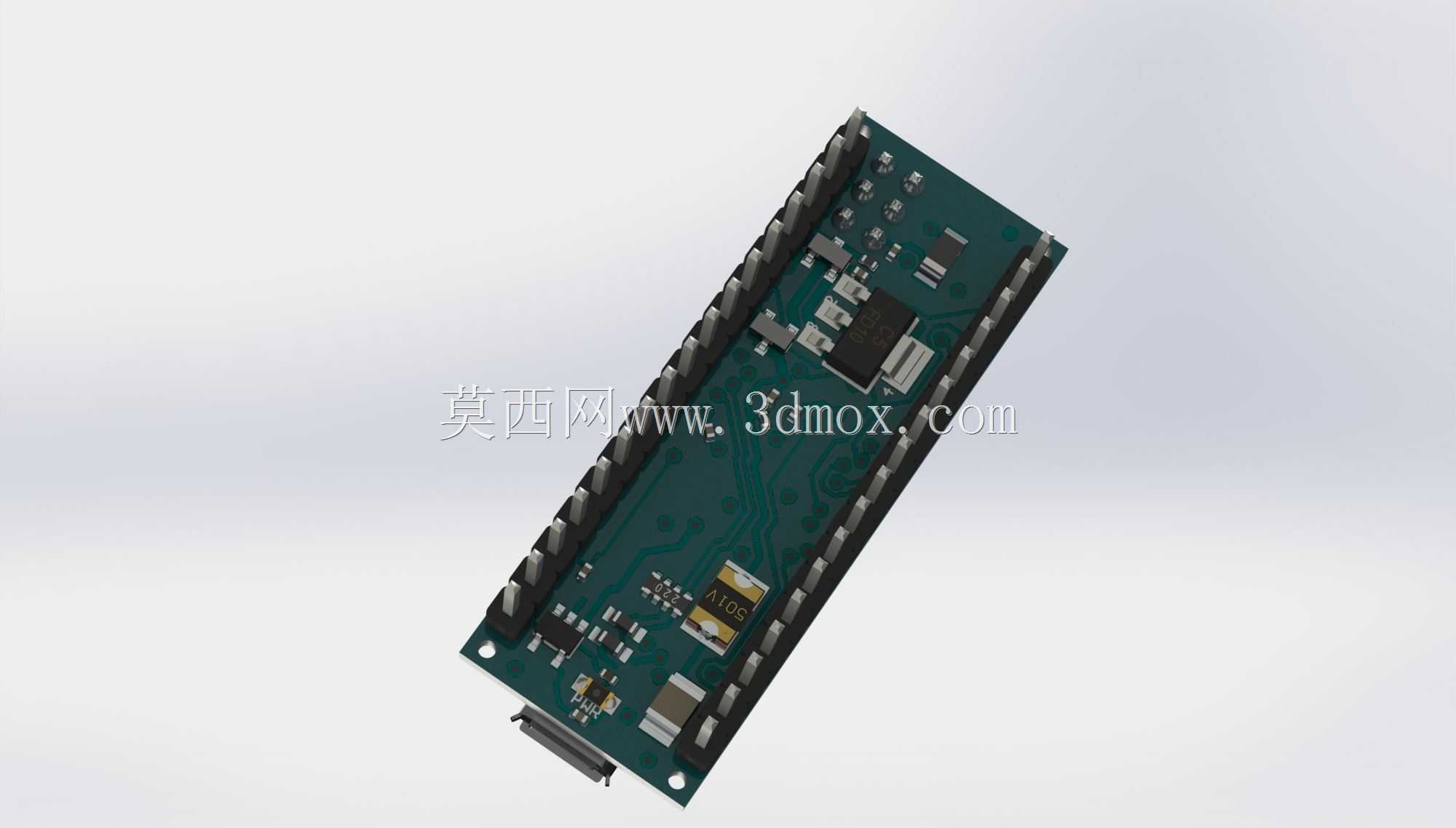

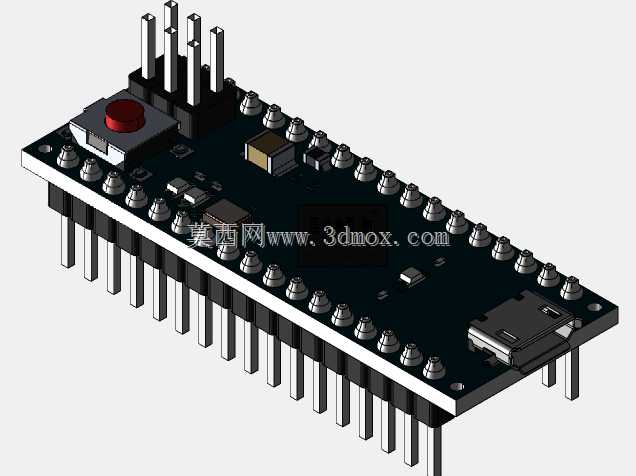

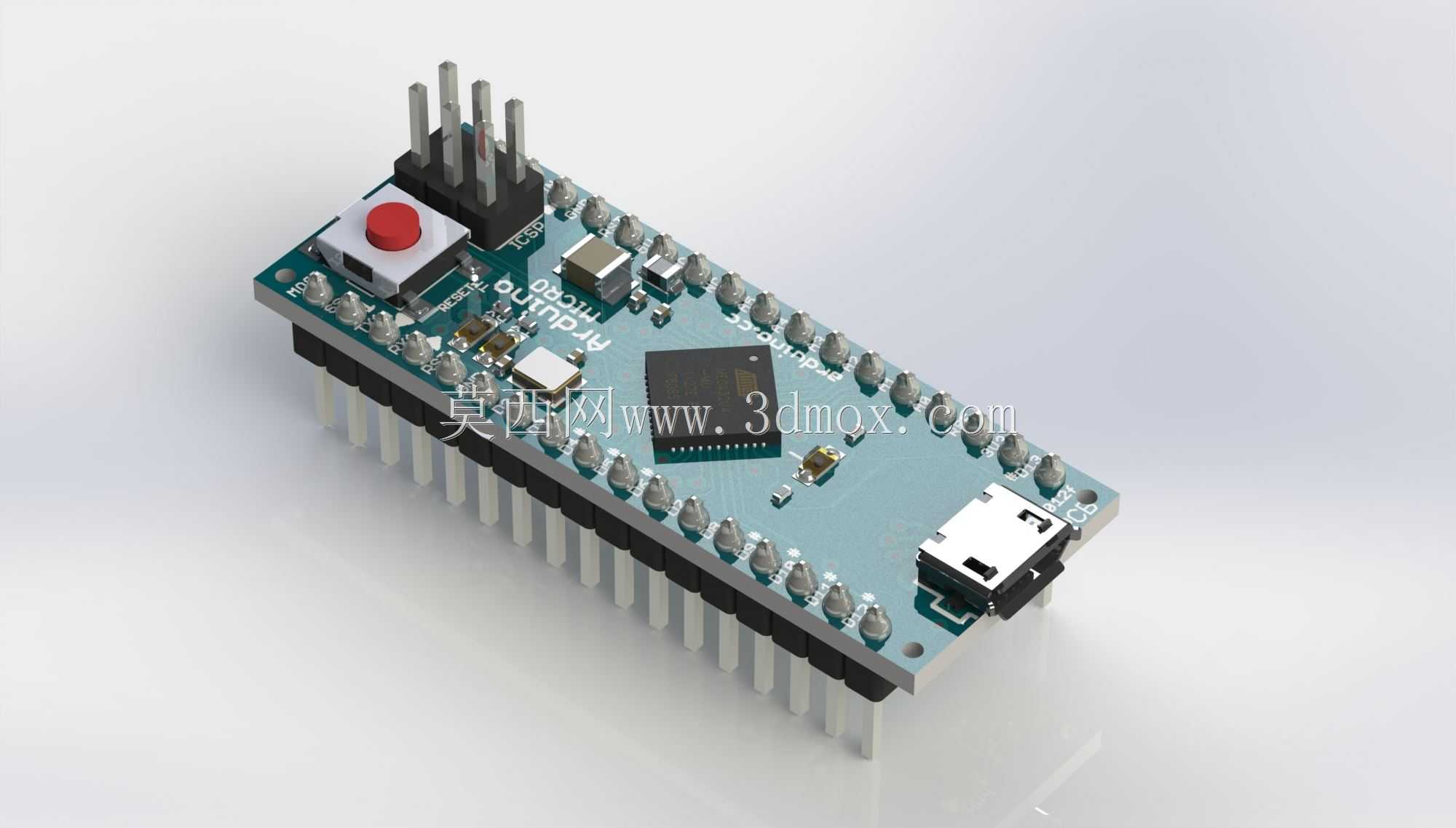

这款微型控制开发板是面向小型智能硬件、创客项目、嵌入式学习场景打造的核心控制载体，可广泛应用于桌面小型机器人驱动、创意电子装置搭建、传感器数据采集节点、小型自动化执行单元控制、教学实验平台搭建等场景，能够为各类低功耗小型智能设备提供稳定的核心运算与外设控制能力。开发板整体采用窄长型紧凑布局设计，板身集成了核心控制芯片、复位按键、USB通讯接口、直插排针引脚组，所有元器件排布充分考虑了小型化安装场景的空间限制，板体边缘预留了标准30针DIL插座对应的安装孔位与引脚间距，排针采用标准2.54mm间距设计，可直接插接在面包板或对应底座上使用，无需额外转接结构，大幅降低了小型项目的组装难度。设计过程中严格遵循实际电路板的元器件布局逻辑，核心主控芯片布置在板身中心区域，周边均匀排布贴片阻容元件，复位按键设置在板端便于操作的位置，USB接口布置在板身侧端，既不占用排针的引出空间，也方便外接数据线进行程序烧录与串口通讯，排针沿板身两长边对称布置，所有引脚引出顺序完全匹配实际硬件的引脚定义，能够直接对应各类扩展模块的接线需求。板身厚度控制在1.6mm标准PCB厚度范围，加上排针与顶部接插件的整体高度不超过18mm，安装时仅需预留对应长宽的平面安装空间即可，既可以通过排针直插安装，也可以通过板身预留的固定孔位进行螺丝锁附固定，适配不同的安装场景需求。板上的元器件高度经过统一协调，最高的顶部接插件与复位按键高度保持一致，避免出现局部凸起过高影响安装的问题，USB接口的外凸尺寸经过严格控制，不会超出板身端部过多，在紧凑安装空间内也能顺利插接数据线。整体设计还原了真实硬件的结构细节，可用于电子装置的结构装配验证、教学演示模型搭建、项目方案展示等场景，能够帮助开发者提前确认开发板在整体设备中的安装空间匹配度，避免实际组装时出现结构干涉问题。
