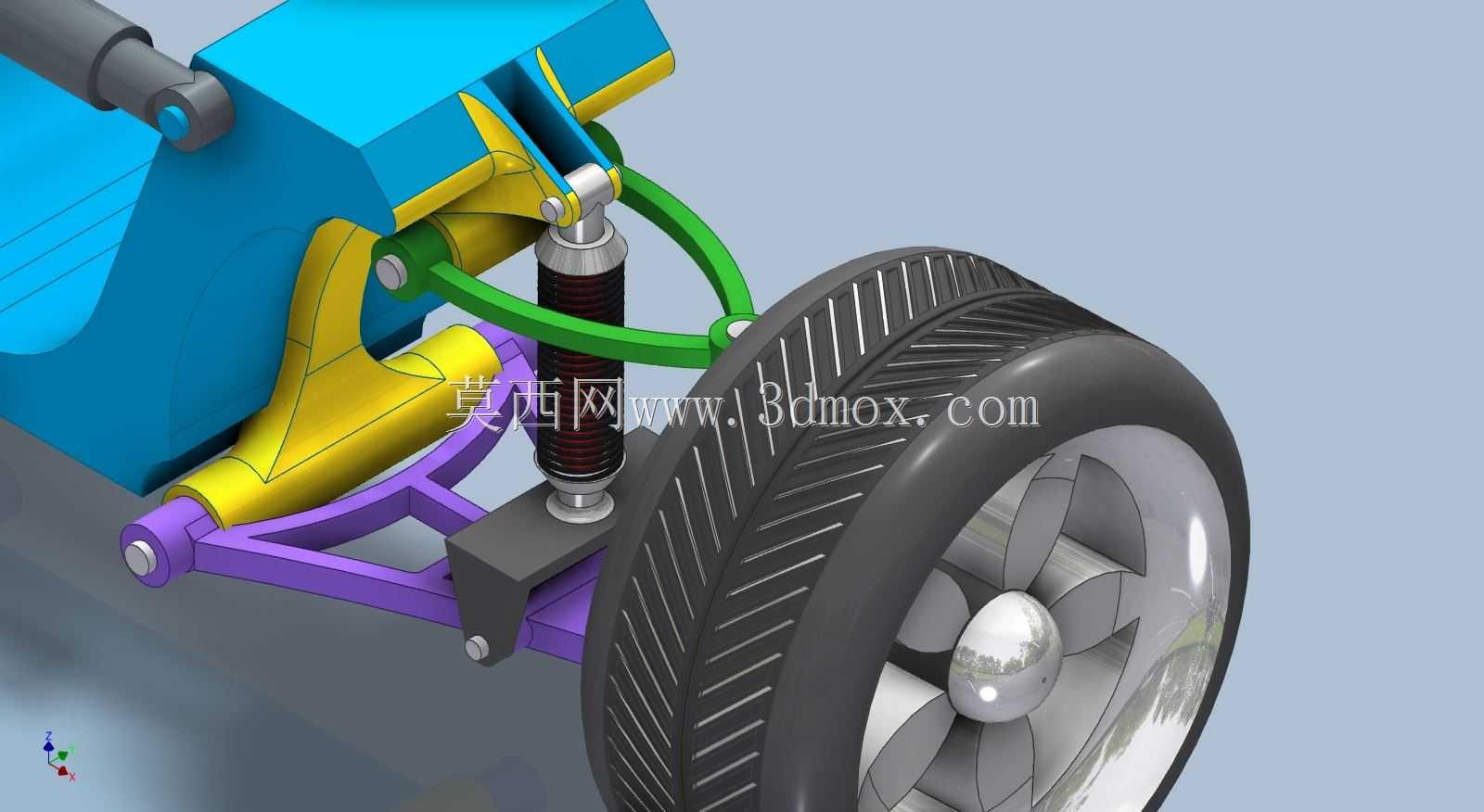

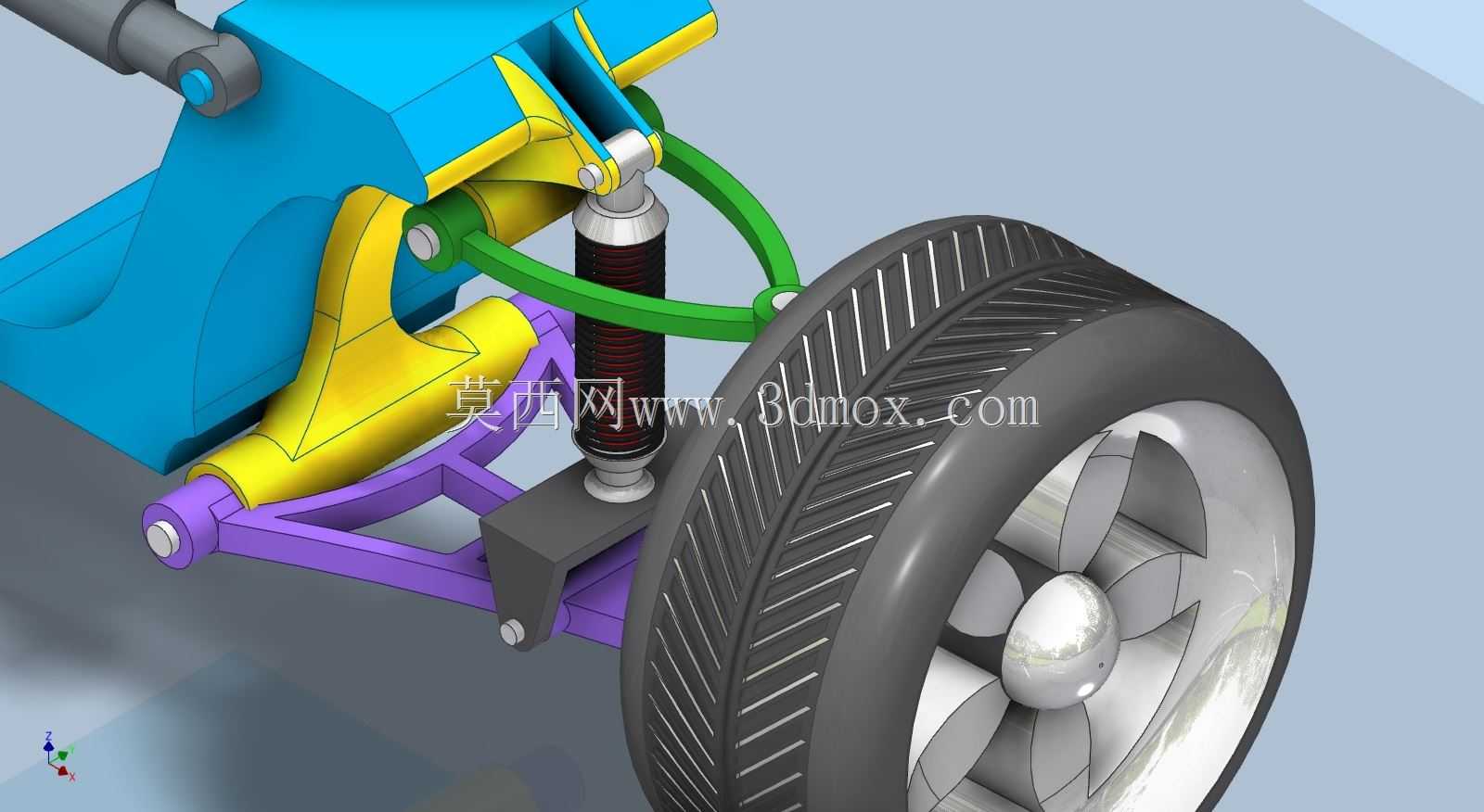

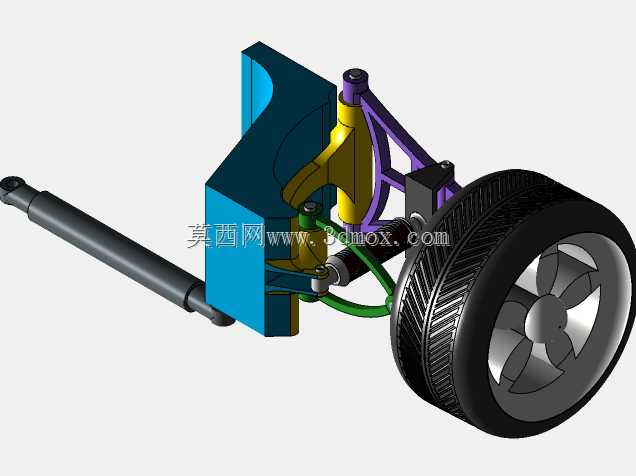

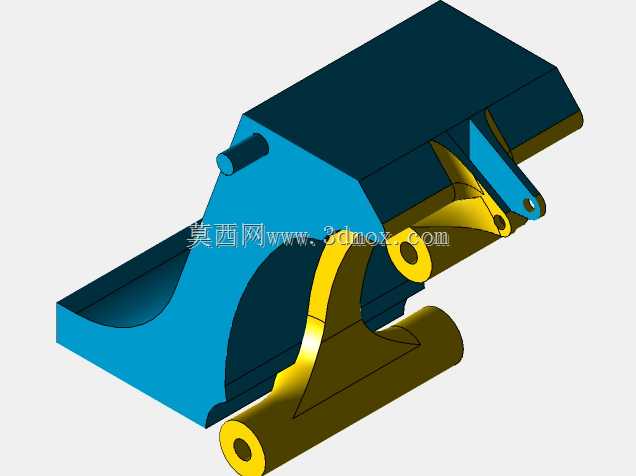

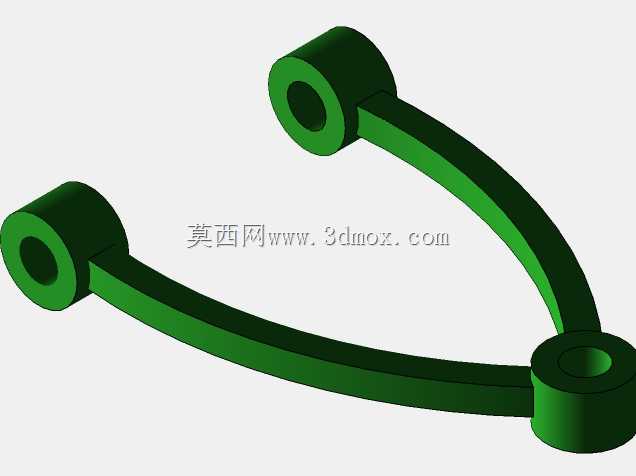

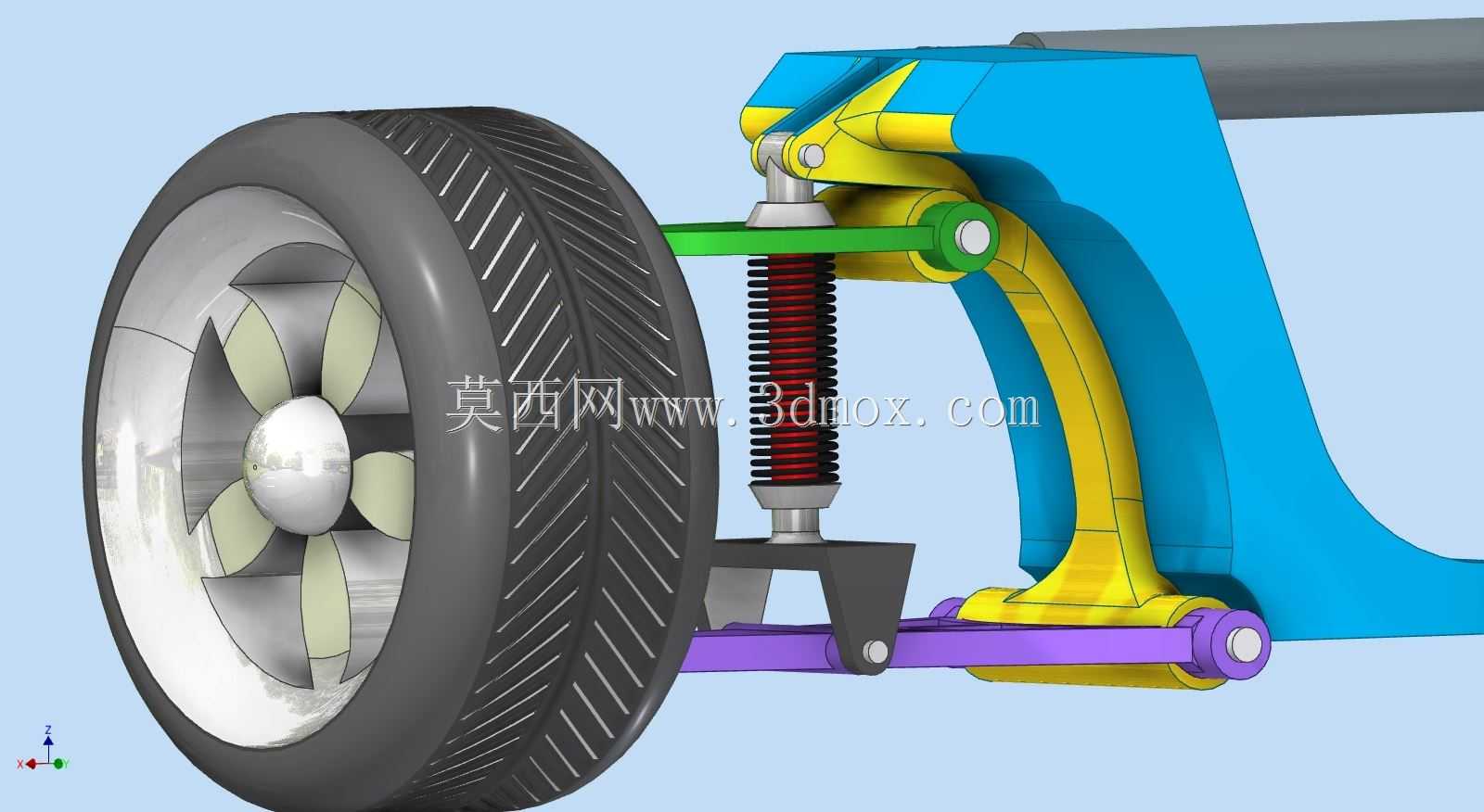

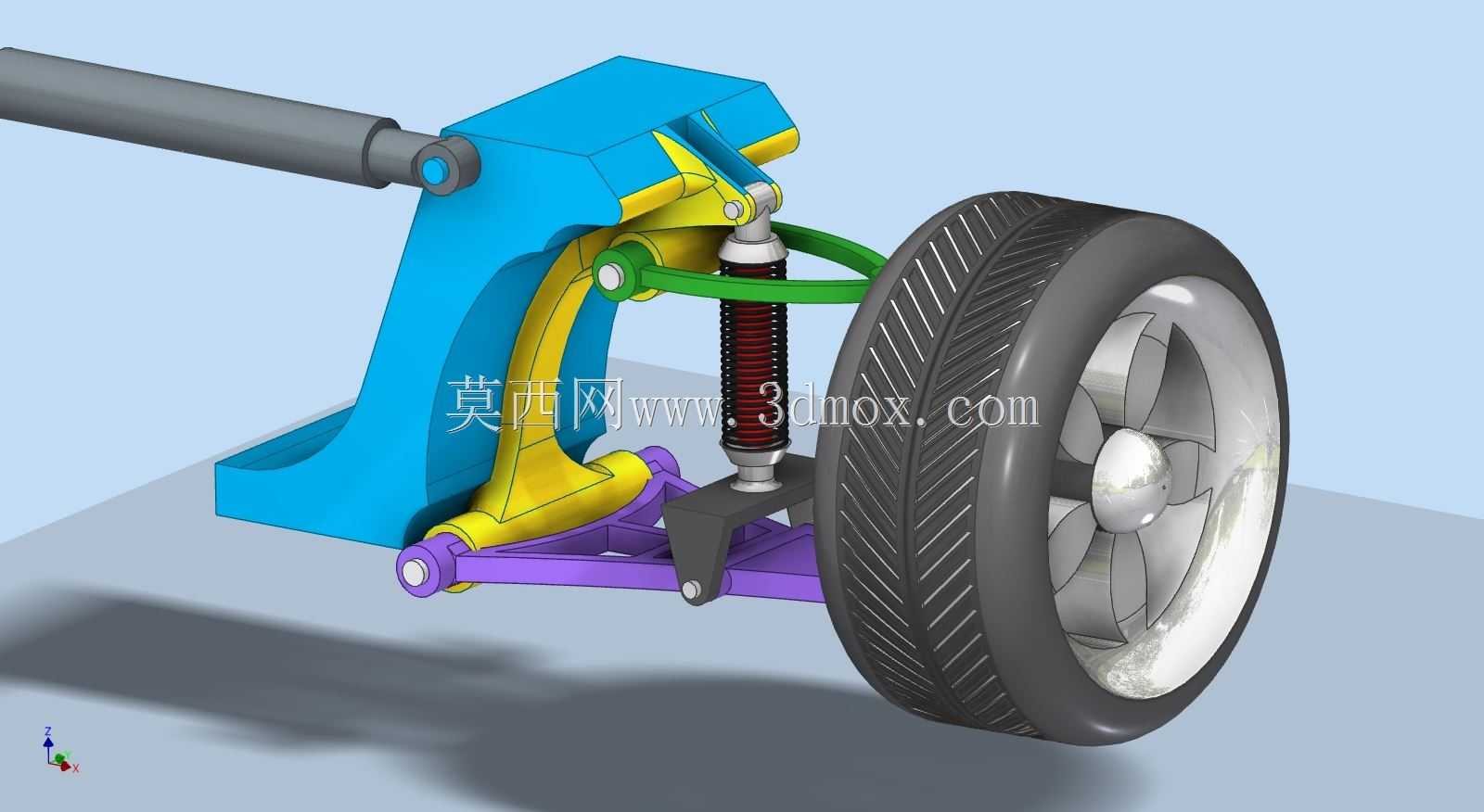

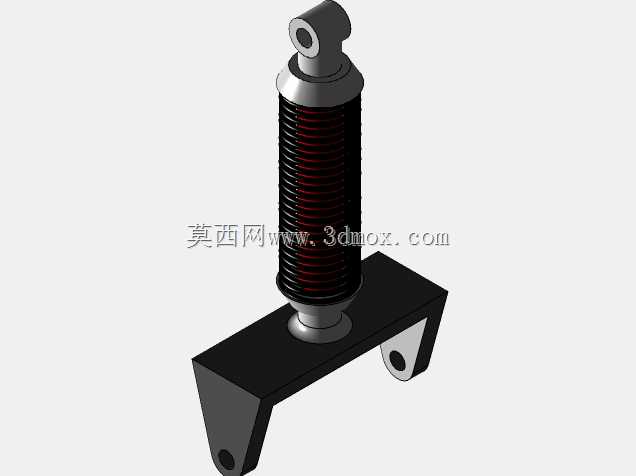

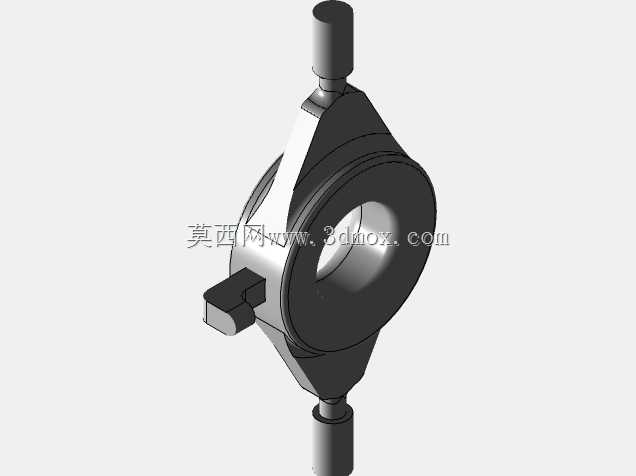

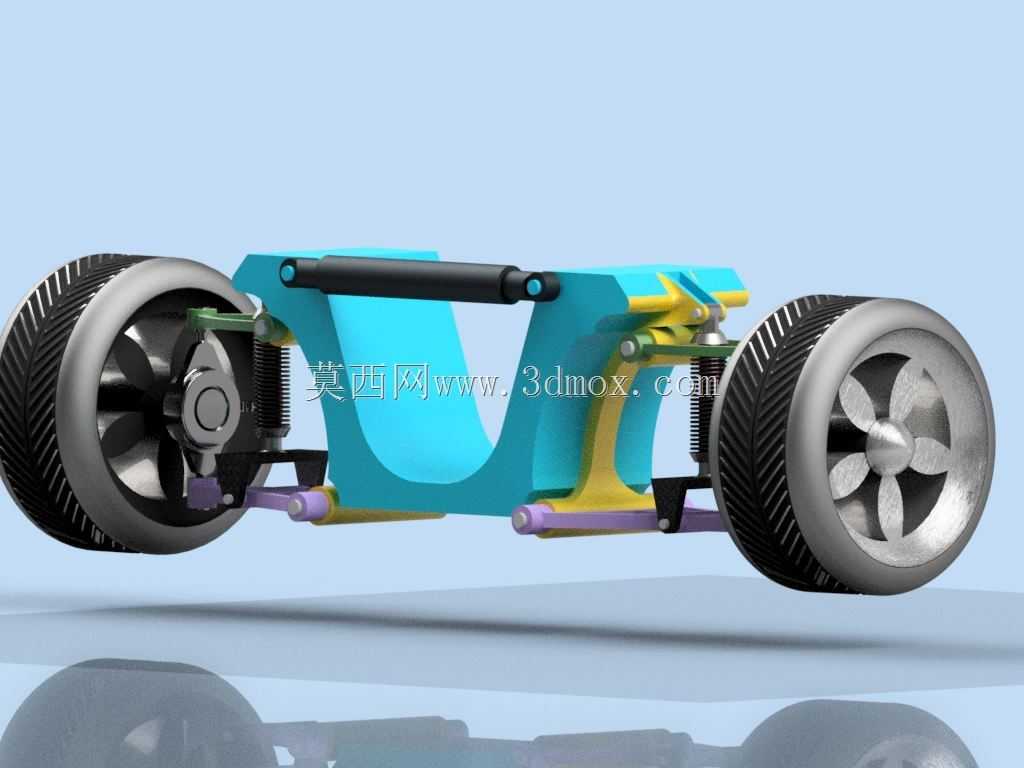

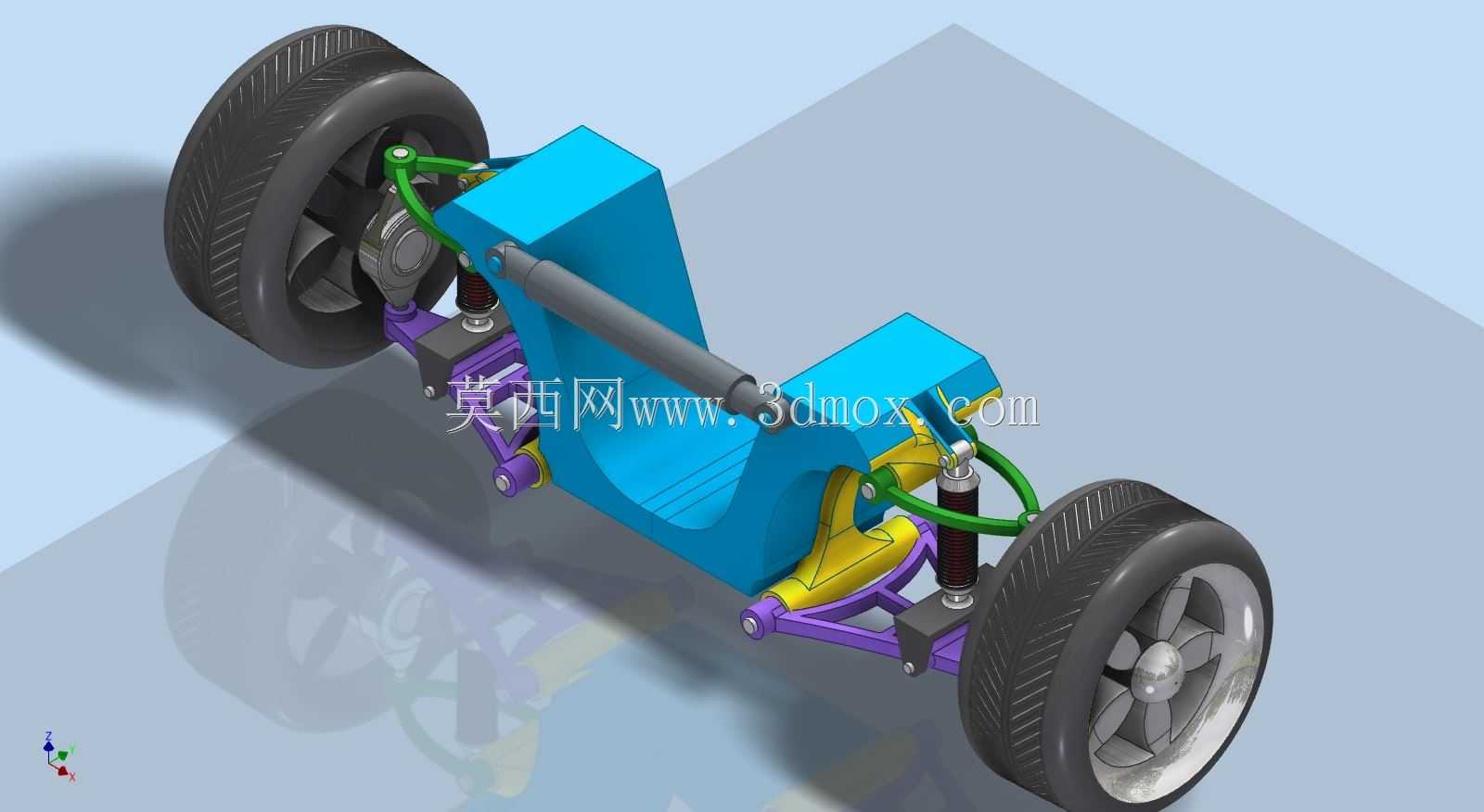

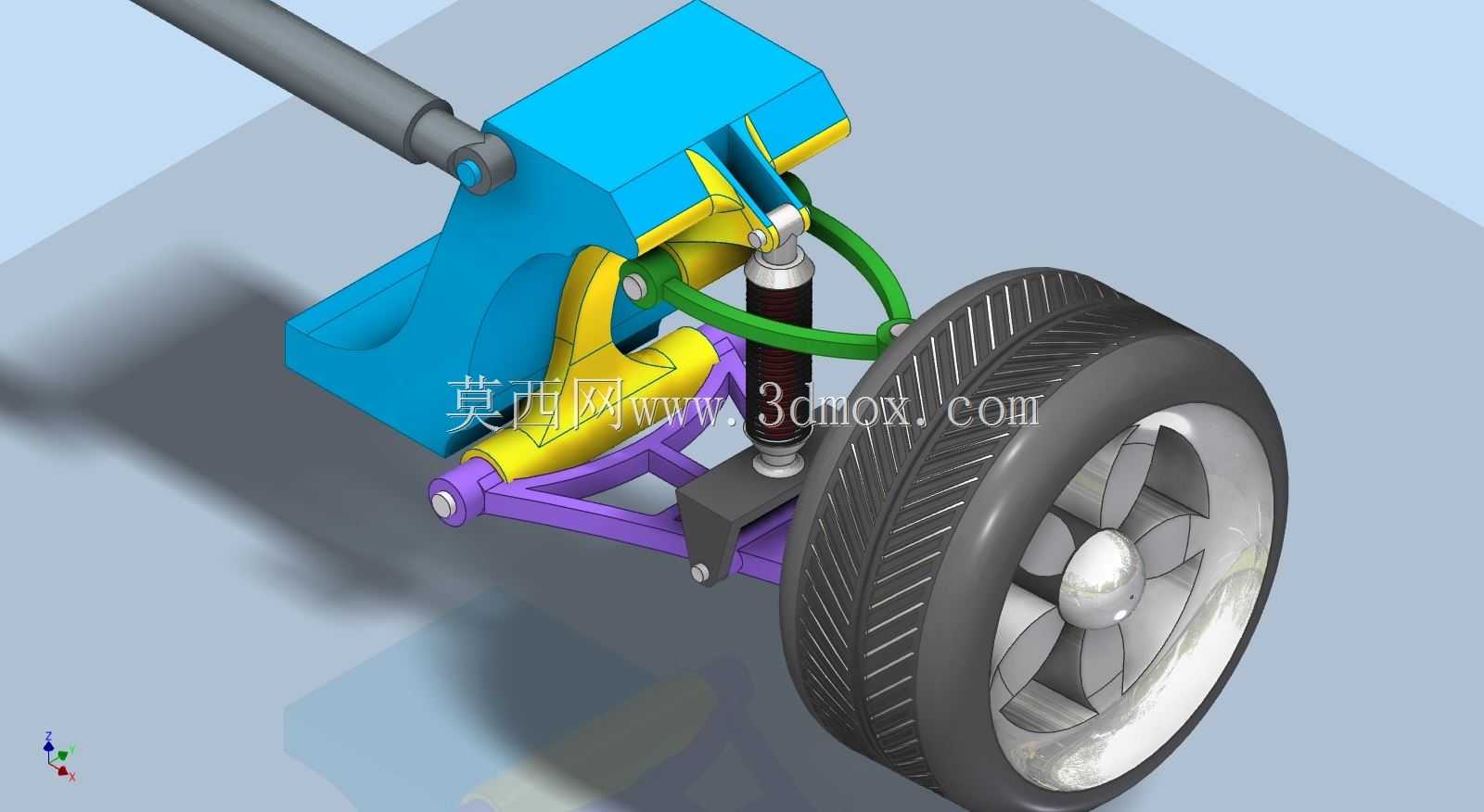

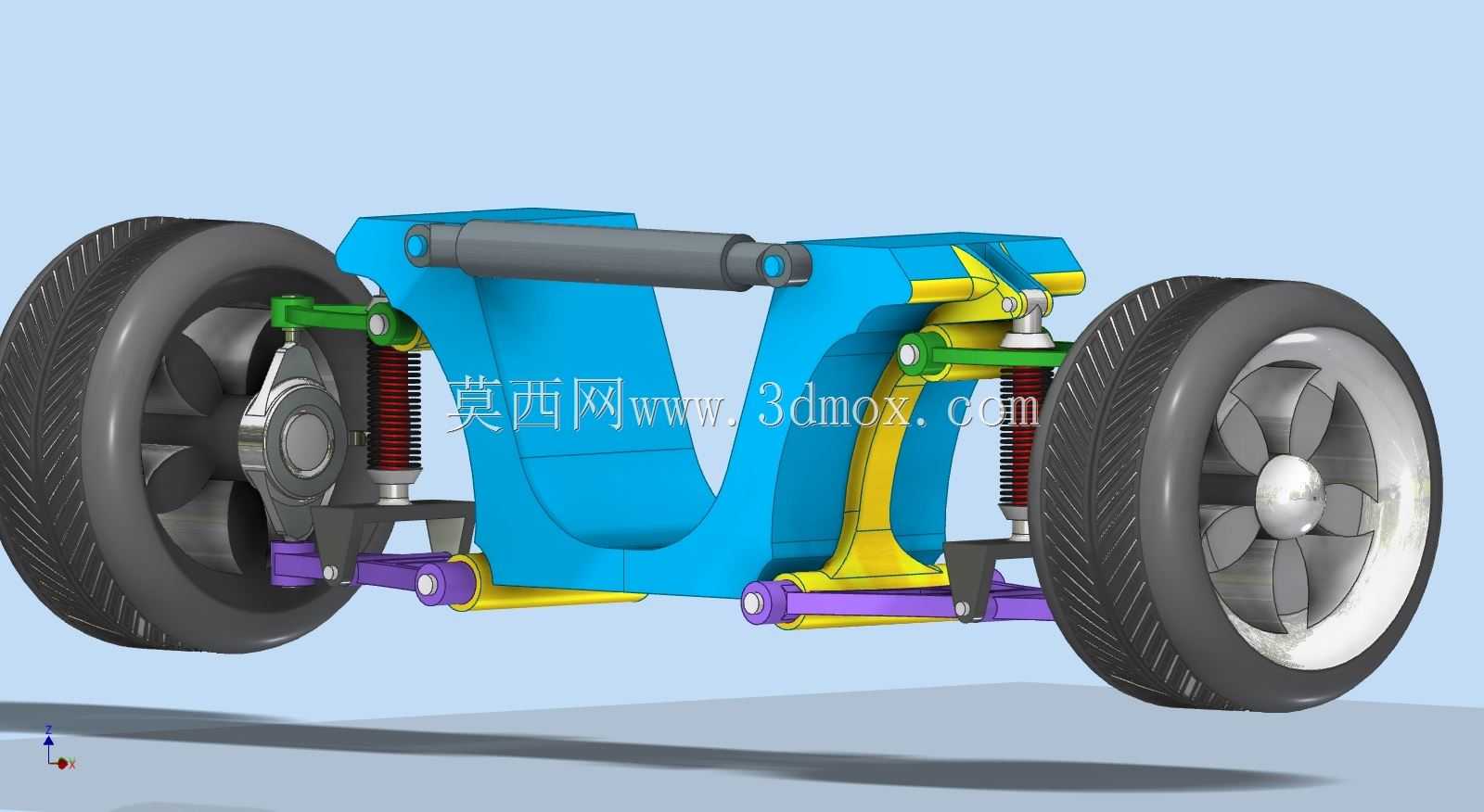

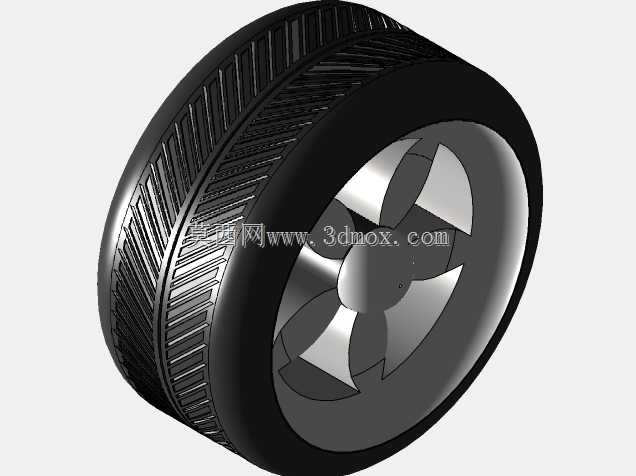

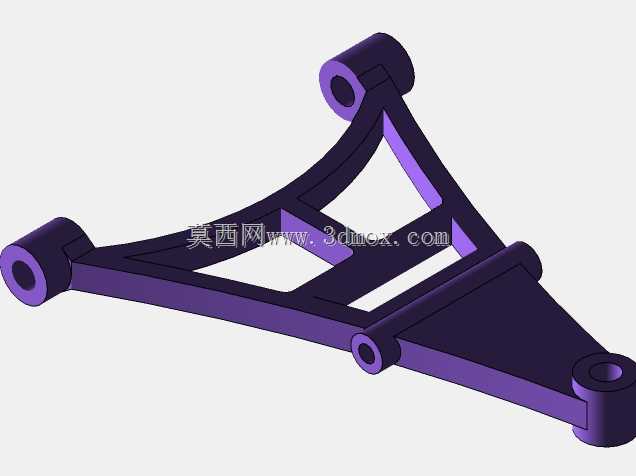

双横臂悬架作为乘用车辆与高性能运动车型底盘系统的核心组成部件,广泛应用在追求操控稳定性与行驶平顺性的车型前桥结构中,部分高端性能车型的后桥也会采用该结构形式,能够在车辆经过起伏路面、高速过弯、紧急变道等工况下,为车轮提供精准的定位约束,保障轮胎与地面的接触面积始终处于最优区间,避免轮胎异常磨损的同时,最大化传递地面附着力,提升整车的行驶安全边界与操控极限。该悬架采用上下两组叉形摆臂作为核心导向承载构件,每组摆臂都设置两个与车身副车架连接的安装铰接点,以及一个与转向节连接的球铰连接点,通过摆臂的铰接摆动自由度,精准约束车轮跳动时的运动轨迹,相比麦弗逊式悬架,双横臂结构可以通过调整上下摆臂的长度比例与安装点位置,灵活设计车轮的外倾角、前束角、主销后倾角等定位参数在车轮跳动过程中的变化规律,让车辆在弯道侧倾时,外侧车轮能够自动获得更合理的负外倾角度,抵消车身侧倾带来的轮胎接地面积损失,大幅提升弯道抓地性能。结构中集成的螺旋弹簧与筒式减震器采用斜置布置方案,安装在下摆臂与车身减震塔座之间,能够高效过滤路面传递的颠簸振动,吸收车轮跳动产生的冲击能量,同时螺旋弹簧与减震器的布置位置避开了转向拉杆的运动干涉区间,保障转向动作与悬架跳动互不干扰。在设计过程中,需要严格控制各摆臂的铰接点位置公差,上下摆臂的铰接衬套采用不同刚度的橡胶复合结构,纵向提供足够的缓冲能力过滤路面细碎颠簸,横向提供充足的支撑刚度保障转向响应速度;转向节与摆臂连接的球铰采用预压结构,消除铰接间隙带来的行驶松散感,同时预留足够的摆角空间,满足车轮最大转向角度与上下跳动行程的需求。安装边界方面,该悬架的上摆臂安装点位于车身轮拱内侧的减震塔上部区域,下摆臂安装点固定在前置副车架的两侧安装面,减震器上端固定在轮拱内侧的加强支座上,整体结构的横向占用空间适配常规17-19寸轮毂的安装需求,轮距匹配范围覆盖1550mm至1650mm的主流乘用车型参数,车轮上下跳动行程预留120mm的有效活动空间,满足城市道路与非铺装路面的通行需求,同时各构件之间预留足够的运动间隙,避免极限工况下出现构件碰撞干涉。
- 上一篇:阿斯顿马丁双门GT跑车外观结构设计
- 下一篇:肌肉感V12双门豪华跑车外观设计
- 全部评论(0)
- 模板大小: 12.39 MB
- 售价:5金币
- 下载次数: 1450
- 系统要求: STEP / IGES,Autodesk Inventor,Rendering,Autodesk Inventor,Rendering,Autodesk Inventor,Re
- 软件分类: 汽车
