双向推力球轴承51244全装配结构设计

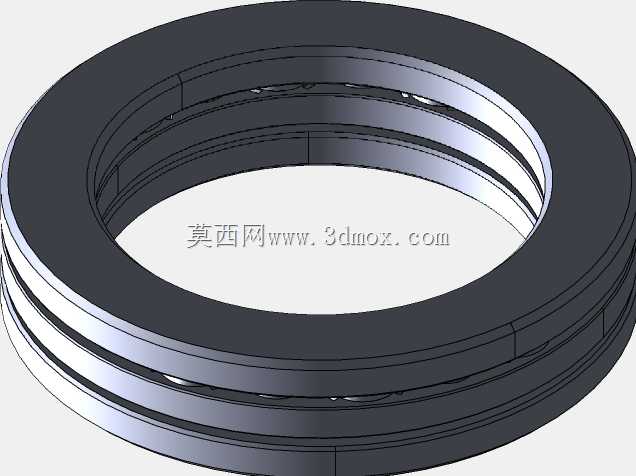

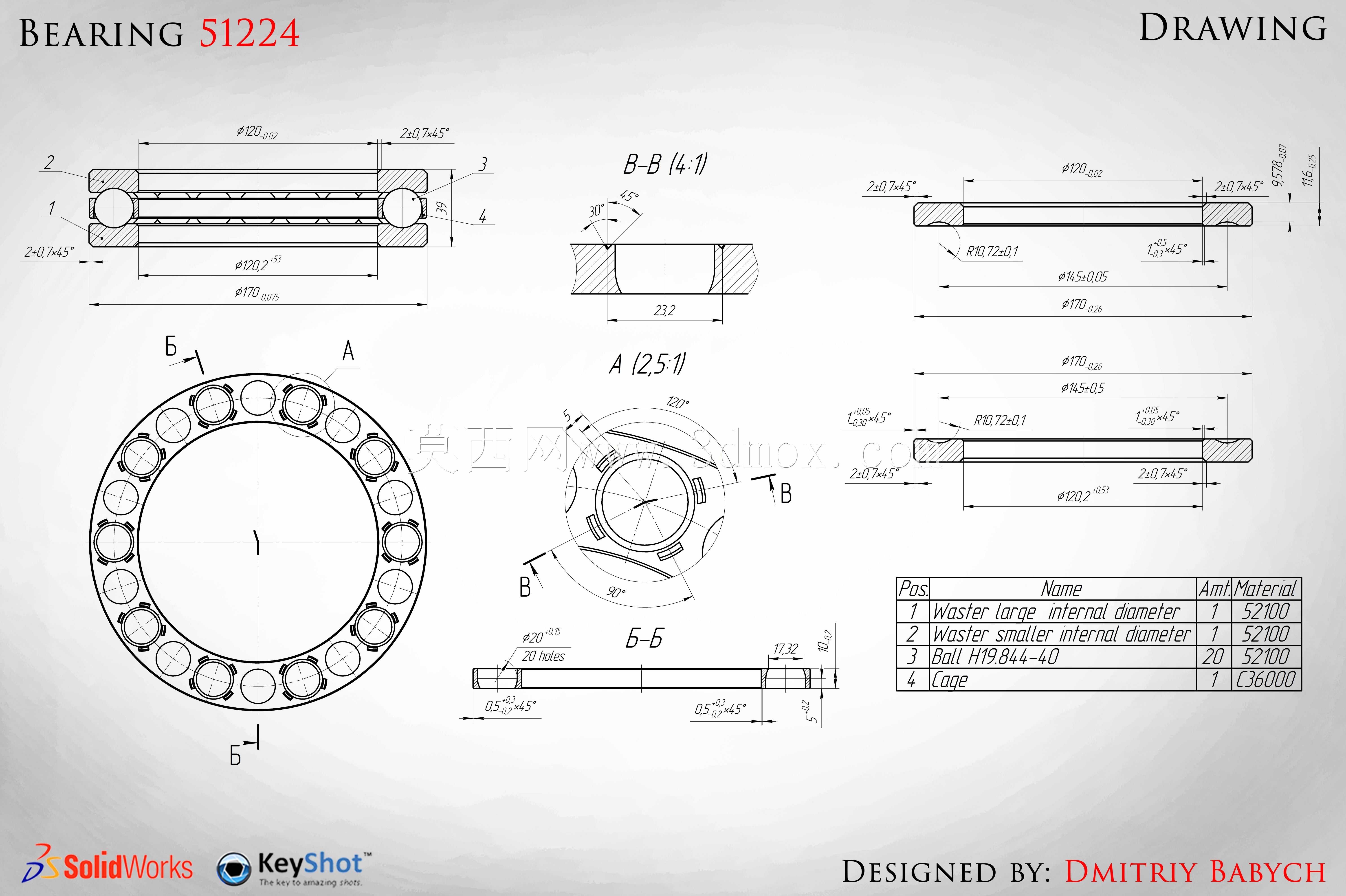

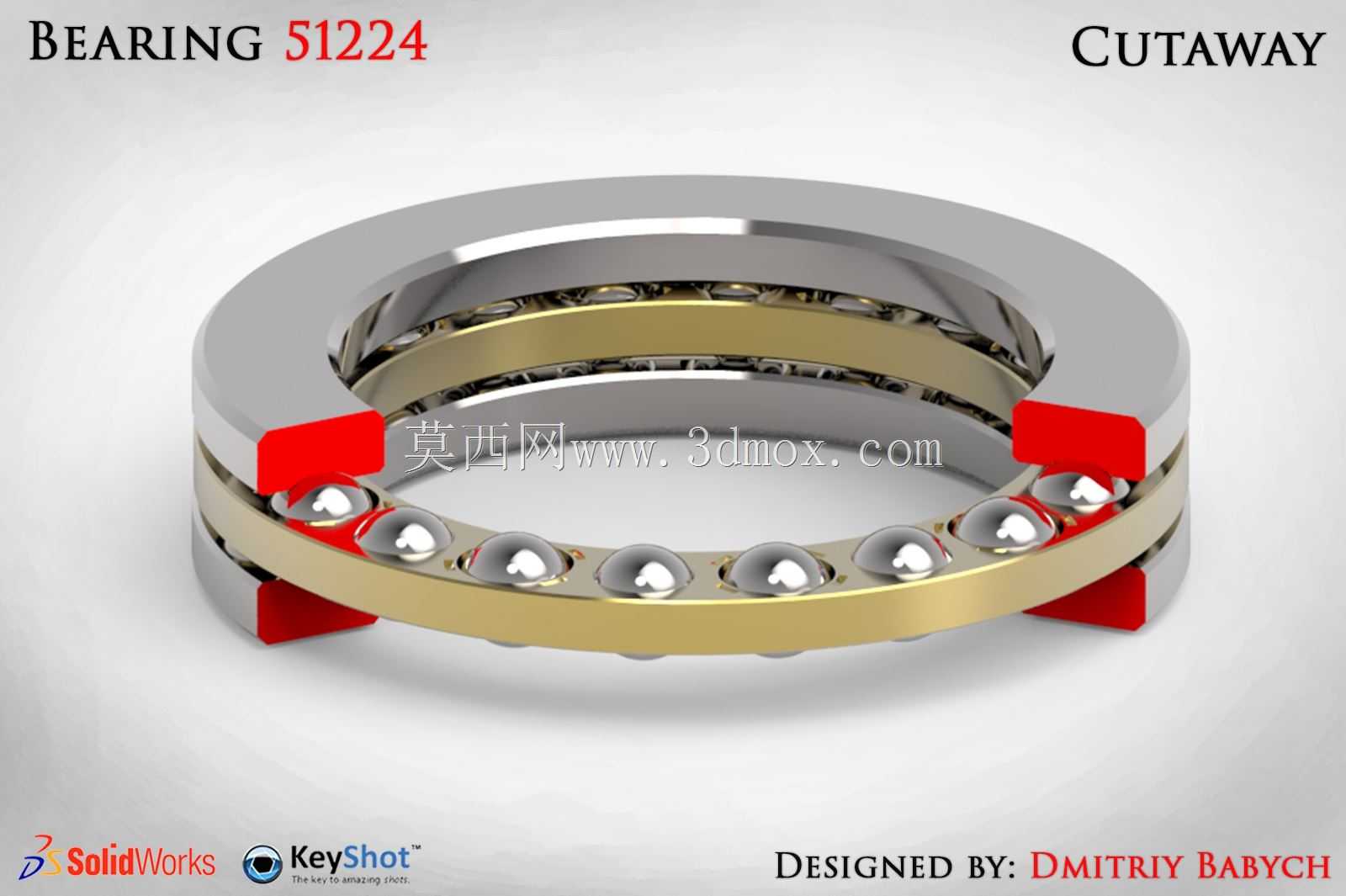

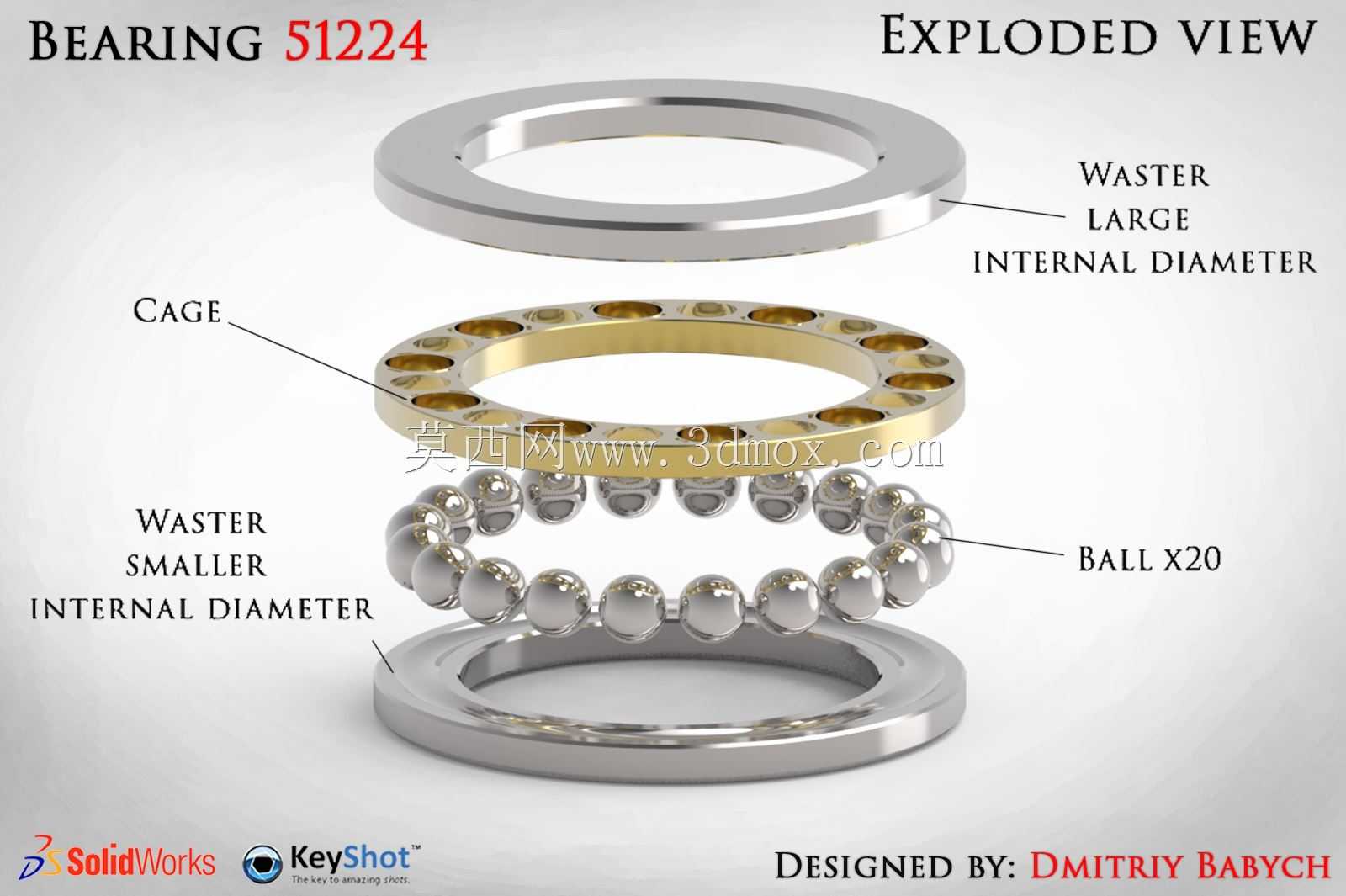

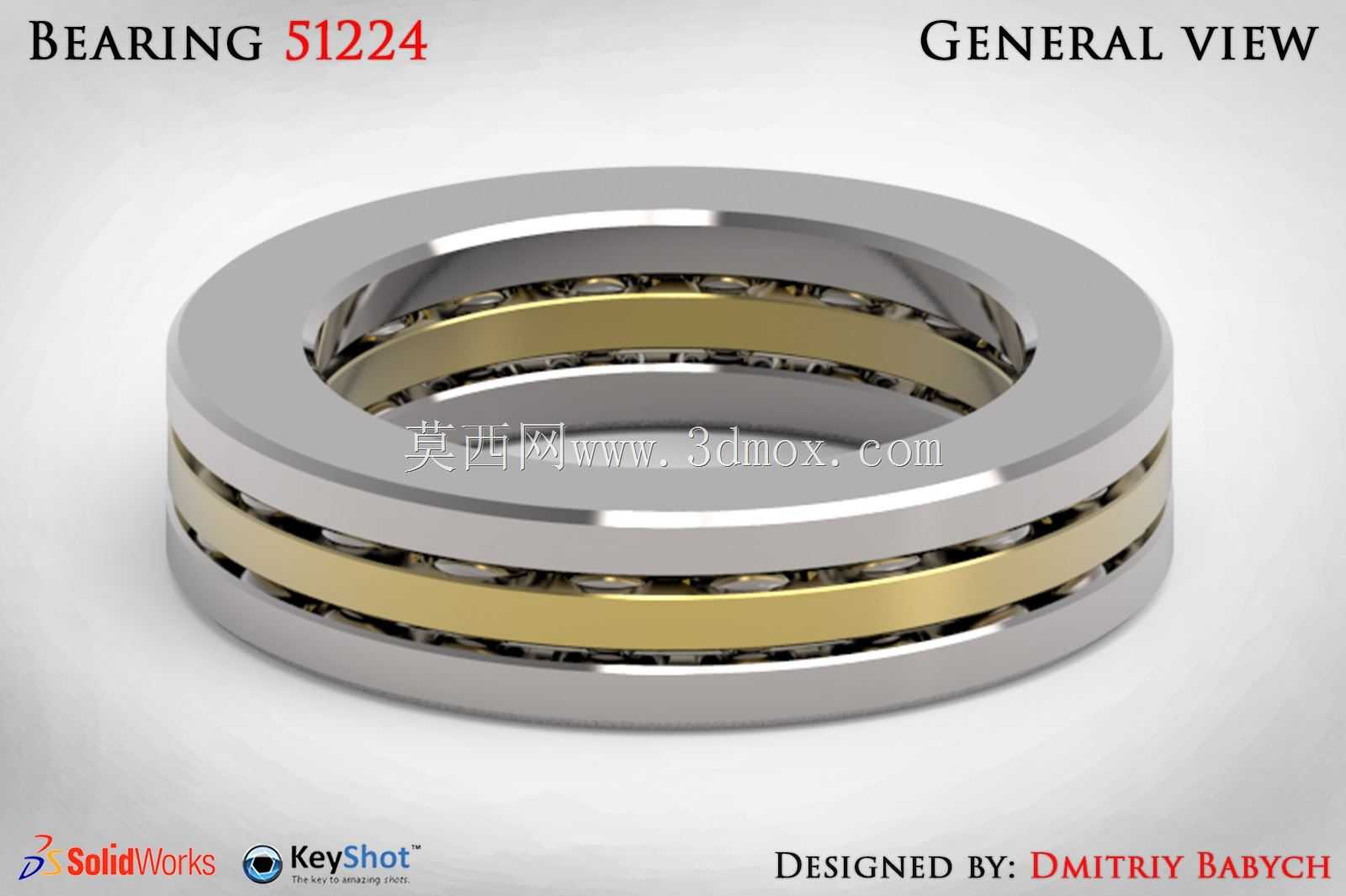

本次呈现的是双向推力球轴承的完整装配结构，这类轴承是重型轴系轴向支撑的核心零部件，广泛应用于立式机床主轴、大型水泵推力端、起重设备回转机构、重型减速机低速轴等需要承受双向轴向载荷的工业场景，能够为旋转轴提供精准的轴向定位，抵消设备运行过程中产生的双向轴向冲击力，避免轴系出现轴向窜动，保障设备运行的稳定性与回转精度。从实际用途来看，该款轴承可同时承受两个方向的轴向载荷，但无法承受径向载荷，因此在设备装配中通常会与深沟球轴承、调心滚子轴承等可承受径向载荷的轴承配合使用，共同完成轴系的径向与轴向复合支撑，在立式水轮发电机组、大型锻压设备、港口起重机械的回转支撑部位，这类推力球轴承是保障设备重载工况下稳定运行的关键零件，能够在高轴向载荷工况下保持较低的摩擦阻力，减少支撑部位的功率损耗。从功能特性来看，该轴承采用双向承载结构设计，由两片轴圈、两片座圈、两列钢球滚动体以及对应的保持架组件构成，滚动体采用高精度轴承钢加工而成，表面经过超精研磨处理，滚道与滚动体的接触应力分布均匀，额定静载荷可达335000N，额定动载荷可达140000N，能够在重载工况下长期稳定运行，整体质量约2.86kg，适配大尺寸轴径的安装需求。从设计思路来看，该结构在设计时充分考虑了重载工况下的载荷分布特性，将两列滚动体对称布置，使得两个方向的轴向承载能力保持一致，保持架采用铜合金实体加工结构，能够在高速运转时稳定引导滚动体，避免滚动体出现歪斜、卡滞的问题，同时滚道设计采用了最优的曲率半径参数，既保证了滚动体与滚道的接触面积足够分散接触应力，又避免了曲率过小导致的摩擦阻力升高问题，密封与润滑结构预留了充足的润滑脂存储空间，可保障轴承长期运行无需频繁补充润滑。从外形尺寸与安装边界来看，该轴承适配的轴径尺寸为120mm至120.2mm，轴承外径为170mm，装配总高度为39mm，安装时轴圈与轴采用过盈配合，座圈与轴承座孔采用间隙配合，安装过程中需要保证轴与轴承座孔的同轴度公差，避免偏载导致轴承局部应力过大提前失效，轴承的最小安装倒角半径为2mm，安装时需要在轴肩与座孔位置预留对应的倒角空间，避免装配时倒角与轴承端面发生干涉，保障轴承安装到位后贴合面完全贴合，无间隙存在，从而保证载荷能够均匀传递到轴承的整个支撑端面。
