带固定耳的USB-B型母座面板安装接口

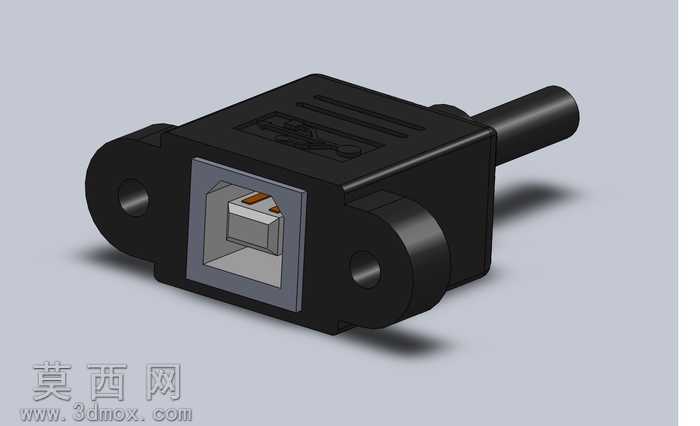

本作品为面板安装式USB-B型母座三维模型，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以接口的面板安装尺寸为基准，绘制主体外壳的二维草图，通过拉伸凸台命令生成黑色绝缘外壳的基础实体，外壳两侧的带孔固定耳采用对称拉伸与切除命令完成，固定孔的孔径、耳片厚度严格匹配常规面板安装的螺丝固定规格，确保模型可直接用于面板开孔的干涉校验。接口内部的金属接触端子部分，先绘制单个端子的截面轮廓，通过拉伸生成端子实体后，按照USB-B型接口的标准引脚间距进行线性阵列，端子外围的金属屏蔽壳采用薄壁特征命令构建，还原金属壳的包裹结构与卡扣定位细节，尾部的出线护套采用旋转凸台加圆角过渡命令完成，模拟线缆出线处的防弯折结构。材质与渲染阶段，为黑色绝缘外壳赋予哑光黑色塑料材质，调整粗糙度参数还原工程塑料的磨砂质感，金属屏蔽壳与接触端子赋予抛光金属材质，添加轻微的反射效果模拟金属镀层的光泽，固定耳的安装孔内做深色处理模拟孔壁的哑光质感，整体渲染采用柔和的工作室光源，添加柔和的地面阴影突出模型的立体结构，清晰展现接口各部分的层次关系。设计思路上，优先还原接口的实际装配尺寸，重点突出两侧固定耳的安装结构，确保模型可用于电子设备面板的布局设计、安装位开孔校验，模型的各特征均保留完整参数，可根据实际使用需求调整外壳尺寸、固定孔间距、尾部护套长度等参数，适配不同厚度的安装面板与不同线径的连接线缆，内部端子的排布完全符合USB-B型接口的行业标准，可用于接口对接的配合模拟，验证公头插入时的行程与干涉情况，为电子设备的外设接口布局提供可靠的三维参考。
