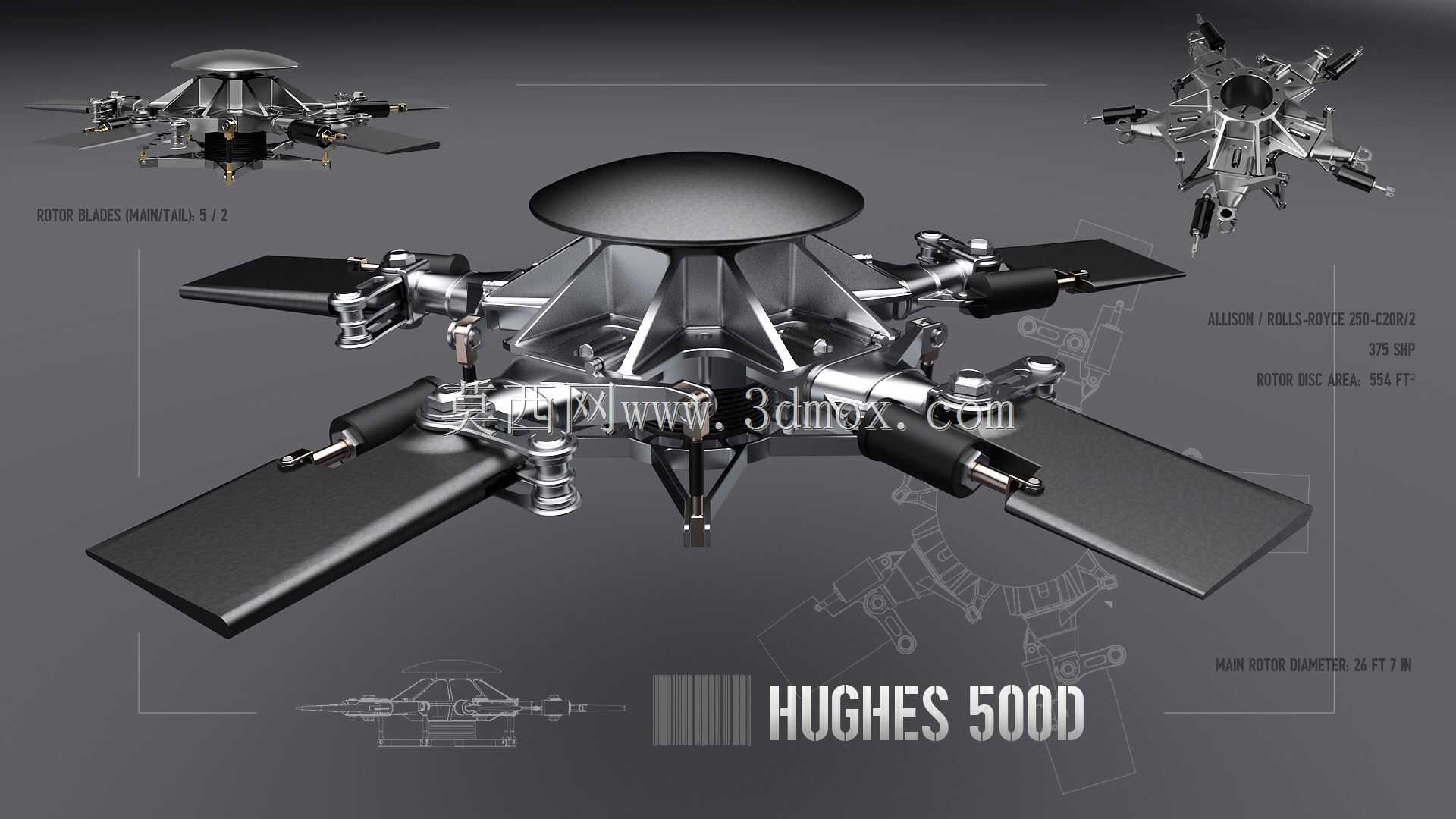

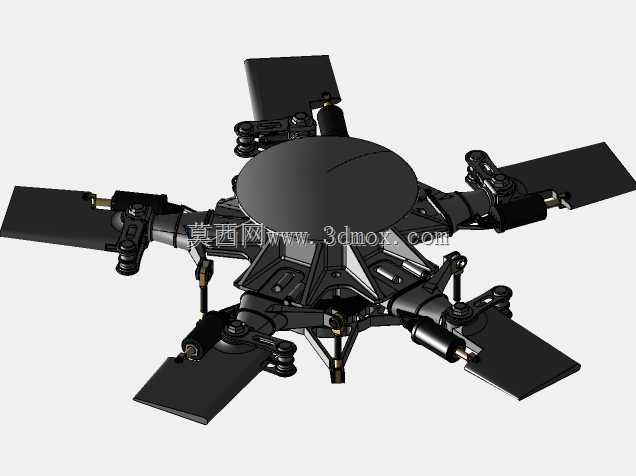

休斯500D直升机主旋翼头结构

该结构为轻型直升机核心升力传递与姿态控制部件，主要应用于轻型民用通航直升机、轻型作业直升机的旋翼系统中，承担着将发动机输出扭矩传递至主旋翼桨叶、同时响应操纵系统指令调整桨叶桨距、平衡旋翼旋转过程中交变载荷的核心作用，是直升机旋翼系统中连接动力输出端与桨叶的核心枢纽部件，直接决定直升机的飞行操控精度、升力输出效率与飞行安全冗余度。在实际作业场景中，该部件需持续承受旋翼高速旋转产生的离心载荷、飞行过程中气流扰动带来的交变弯矩、机动飞行时的瞬时冲击载荷，同时要精准传递总距、周期变距的操纵位移，保证桨叶角度调整的响应速度与精度，满足直升机悬停、前飞、侧飞、转向等全工况下的姿态控制需求。从功能特性来看，该旋翼头采用经典的跷跷板式与铰接结构结合的布局，集成了桨夹、变距摇臂、中央扭力臂、阻尼连接结构等核心组件，既能够保证桨叶在旋转过程中具备足够的挥舞自由度来卸载不平衡弯矩，又能通过变距机构实现桨叶角度的线性调整，同时配套的阻尼结构可有效抑制旋翼运转过程中的地面共振与空中振动，提升整机飞行平顺性。设计过程中，首先围绕轻型直升机的起飞重量与旋翼直径参数，确定旋翼头的整体承载阈值，以主旋翼直径对应的离心力载荷为边界，优化中央毂体的结构拓扑，在保证结构强度满足1.5倍安全系数的前提下，尽可能削减非承载区域的材料余量，实现部件轻量化，降低旋翼系统的转动惯量，提升操纵响应速度。外形尺寸方面，该旋翼头整体为中心对称的星型布局，中心毂体最大外径适配主旋翼轴的安装法兰尺寸，四个桨夹安装位呈十字对称分布，相邻桨夹轴线夹角为90度，桨夹的安装接口尺寸匹配对应规格的主旋翼桨叶根端尺寸，整体安装边界需保证在最大桨距调整角度下，所有运动部件与机身上方的整流罩、操纵连杆不发生运动干涉，变距摇臂的行程范围与操纵系统的舵机输出行程精准匹配，保证总距调整范围覆盖从负桨距到最大起飞桨距的全区间，周期变距的调整角度满足直升机最大机动飞行的姿态需求。结构细节上，各铰接位置的转动副均预留了标准轴承的安装位，保证转动过程的低摩擦与长寿命，中央毂体的顶部整流结构可降低旋翼旋转时的中心区域气动阻力，减少不必要的功率损耗，各连接部位的紧固件布局均考虑了维护可达性，方便日常航检过程中的部件检查与更换。
