NEMA17规格步进电机配套安装固定组件

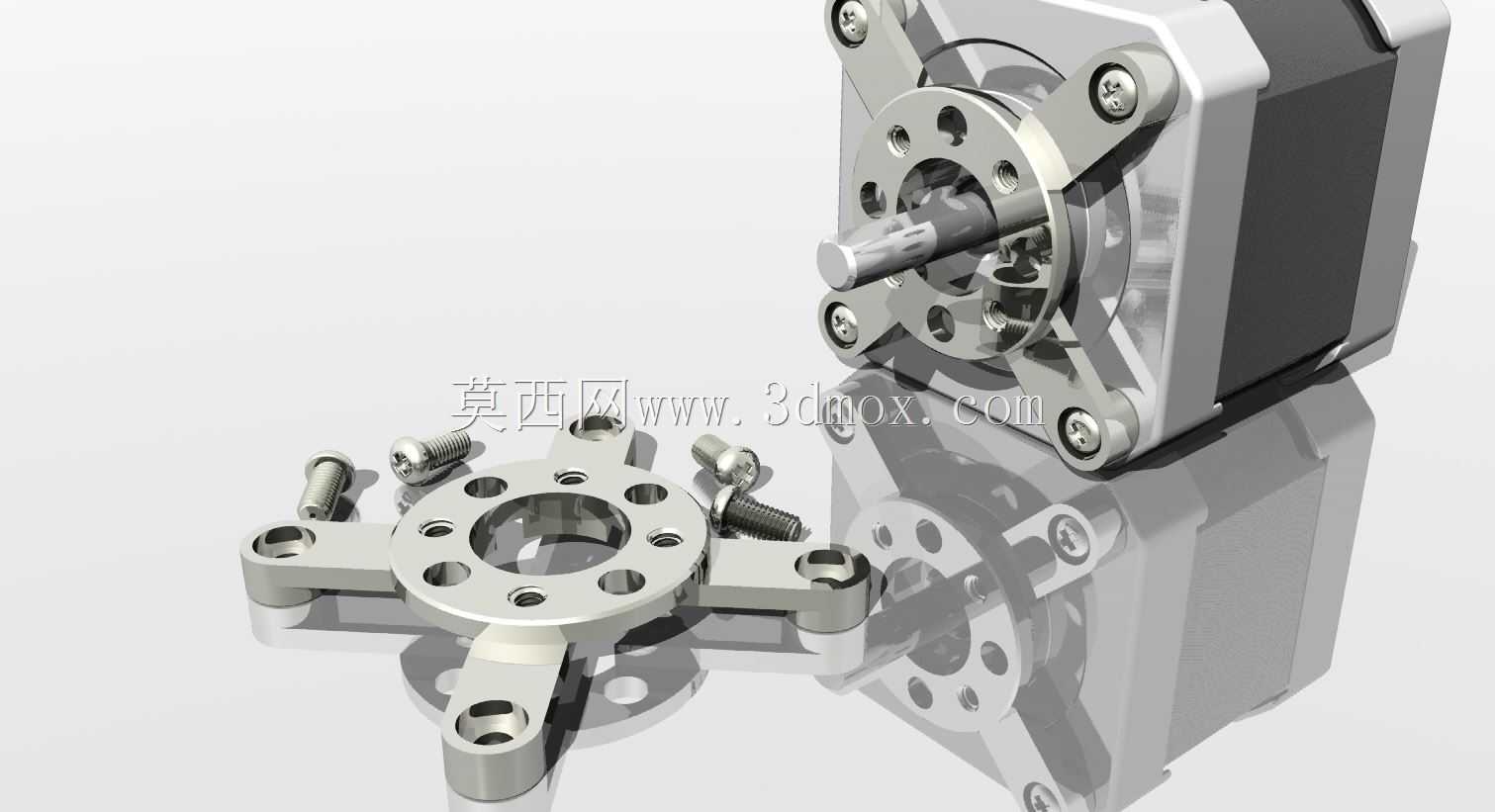

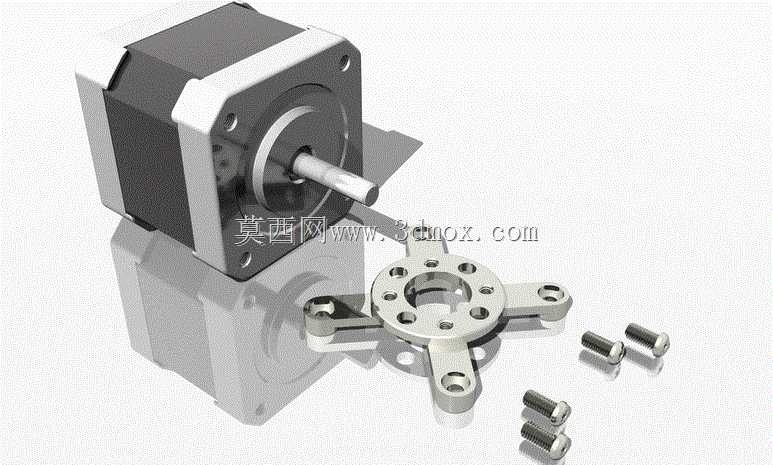

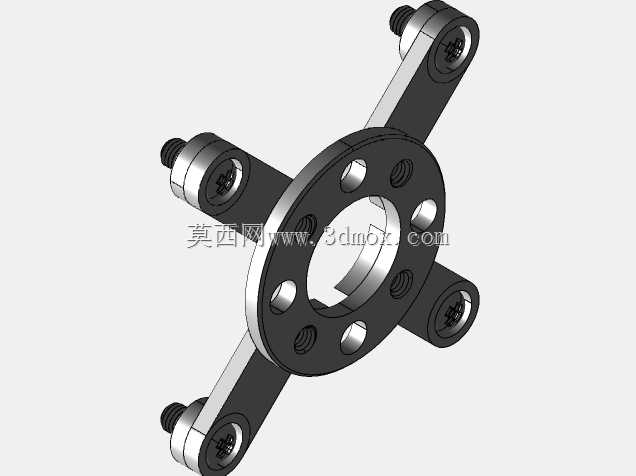

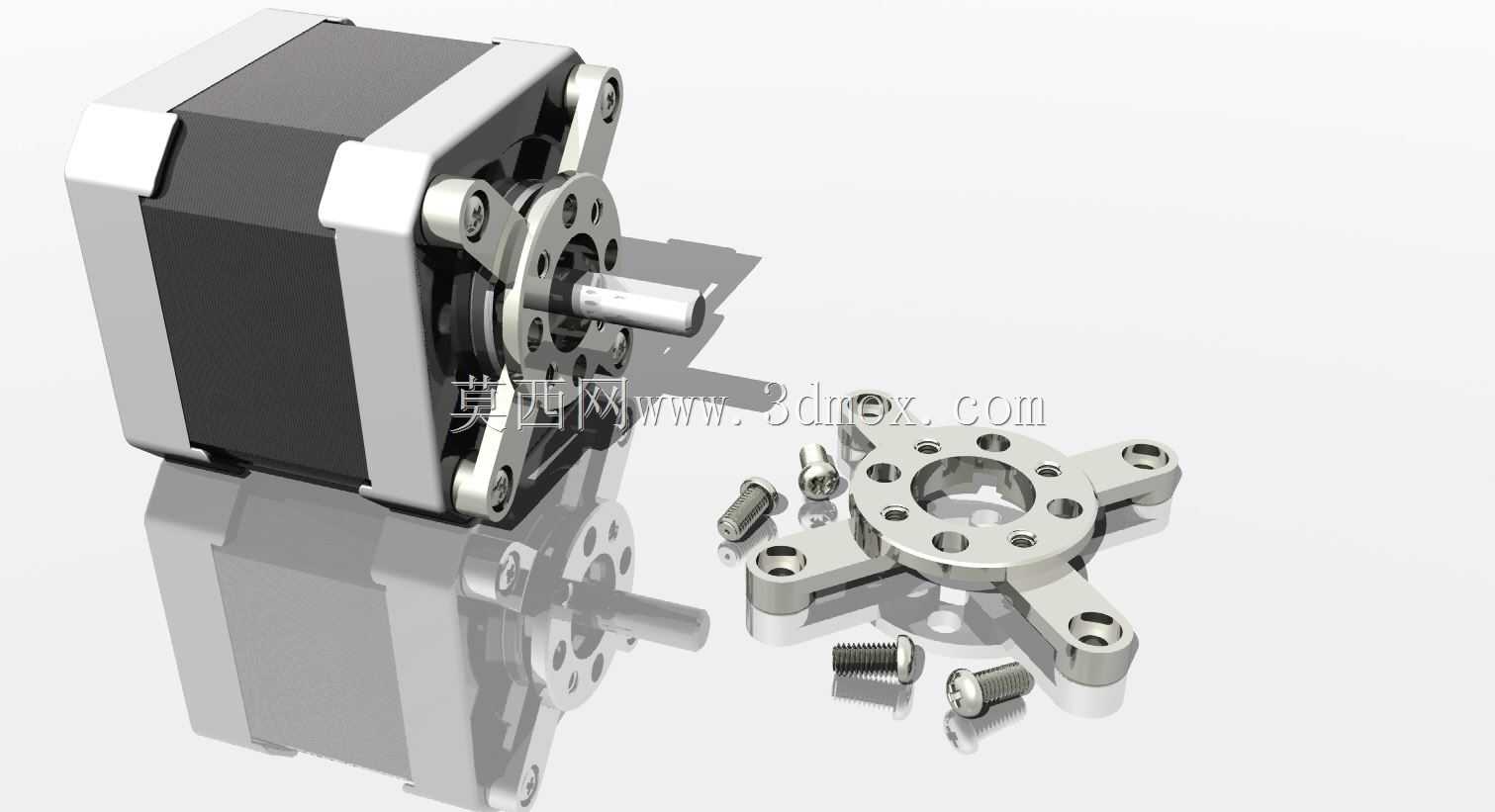

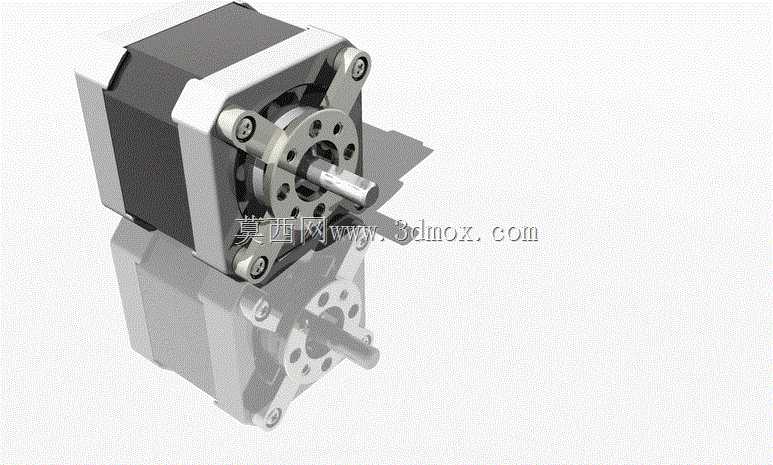

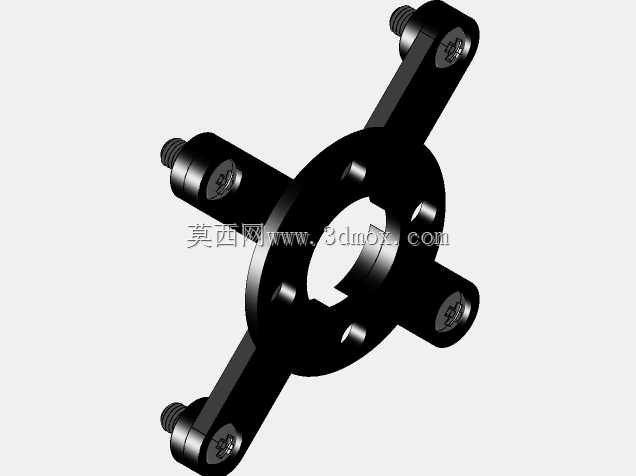

这套安装组件主要适配NEMA17规格步进电机的安装固定需求，广泛应用于桌面级3D打印机、小型数控雕刻机、自动化送料模组、实验室小型传动试验台、桌面机械臂关节等对安装空间有严格限制的小型自动化设备场景中，能够解决步进电机与设备机架、传动负载之间的精准对接问题，避免电机运行过程中出现偏移、震动导致的传动精度下降问题。从实际使用功能来看，这套组件包含了电机转接安装法兰、十字型固定支架以及配套的内六角紧固螺丝，转接法兰直接与步进电机前端的安装止口配合，通过周向均匀分布的螺丝孔位与电机端面锁合，保证电机输出轴的中心与法兰中心完全同轴，避免偏心带来的轴系磨损、传动卡顿问题。十字型固定支架则承担电机与设备安装面之间的连接作用，四个延伸支脚预留了沉头安装孔，既可以直接锁附在平面型的设备机架上，也可以适配铝型材的槽位安装，支脚的长度经过合理设计，既保证了足够的支撑强度，又不会过多占用设备内部的走线空间。在设计思路上，这套安装组件充分考虑了小型自动化设备的装配便利性，所有孔位均按照NEMA17电机的标准安装尺寸进行匹配，法兰的止口深度与电机前端凸台的高度完全契合，安装时无需额外进行对位调整，普通装配人员即可快速完成电机的固定作业。支架的厚度经过力学仿真验证，在步进电机满扭矩输出、快速启停的工况下，不会出现形变导致的电机位置偏移，同时尽可能做了轻量化的镂空处理，降低整体组件的重量，适配移动型传动模组的减重需求。从安装边界尺寸来看，整套组件安装完成后，整体外轮廓不会超出NEMA17电机42mm见方的机身截面范围，支脚的安装孔中心距适配主流小型自动化设备的标准安装孔位，螺丝长度经过匹配设计，锁合后不会突出支架表面，也不会顶触到电机内部的绕组结构，避免造成电机绝缘层破损的风险。配套的紧固螺丝采用标准内六角圆柱头规格，与市面上通用的安装工具完全适配，日常维护拆卸时无需准备特殊工具。整套组件的配合公差控制在合理范围内，既保证了安装时的顺畅度，不会出现孔位错位无法装配的问题，又能最大限度降低装配间隙带来的传动误差，保证步进电机的输出精度能够稳定传递到负载端，在长时间连续运行的工况下，也能保持连接结构的稳定性，减少设备日常维护的频次。
