中心旋转凸轮联动传动机构结构设计

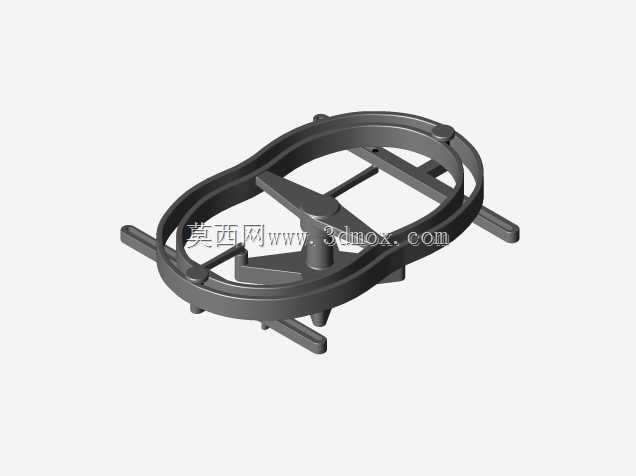

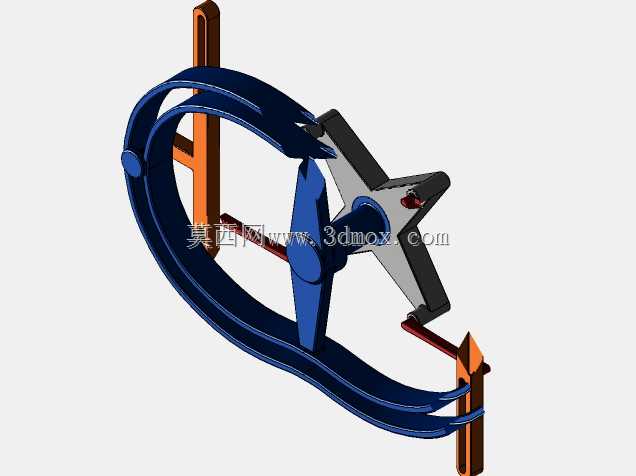

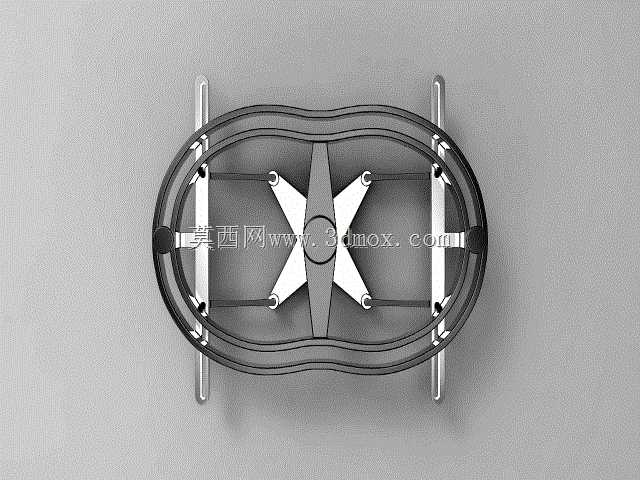

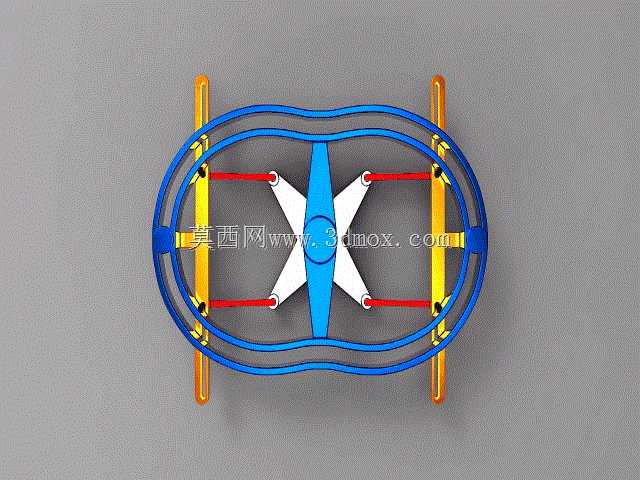

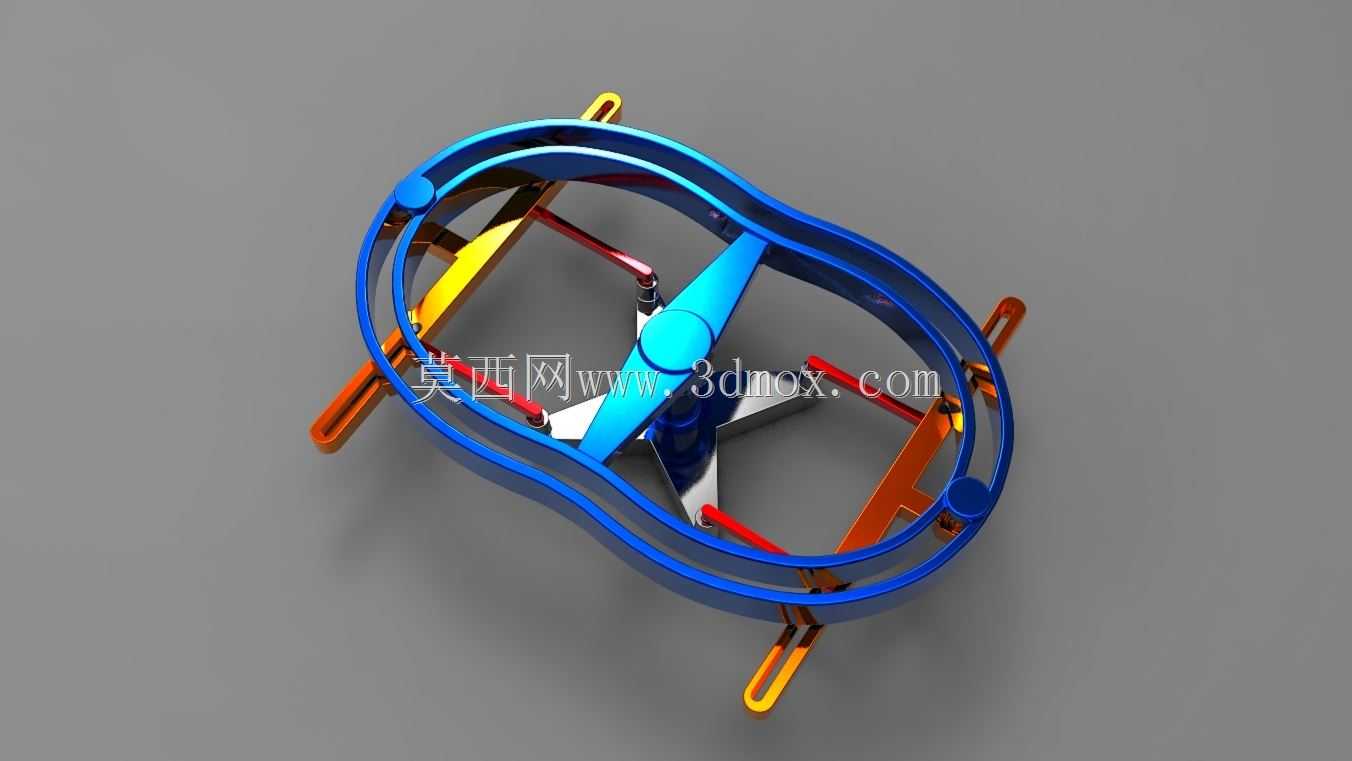

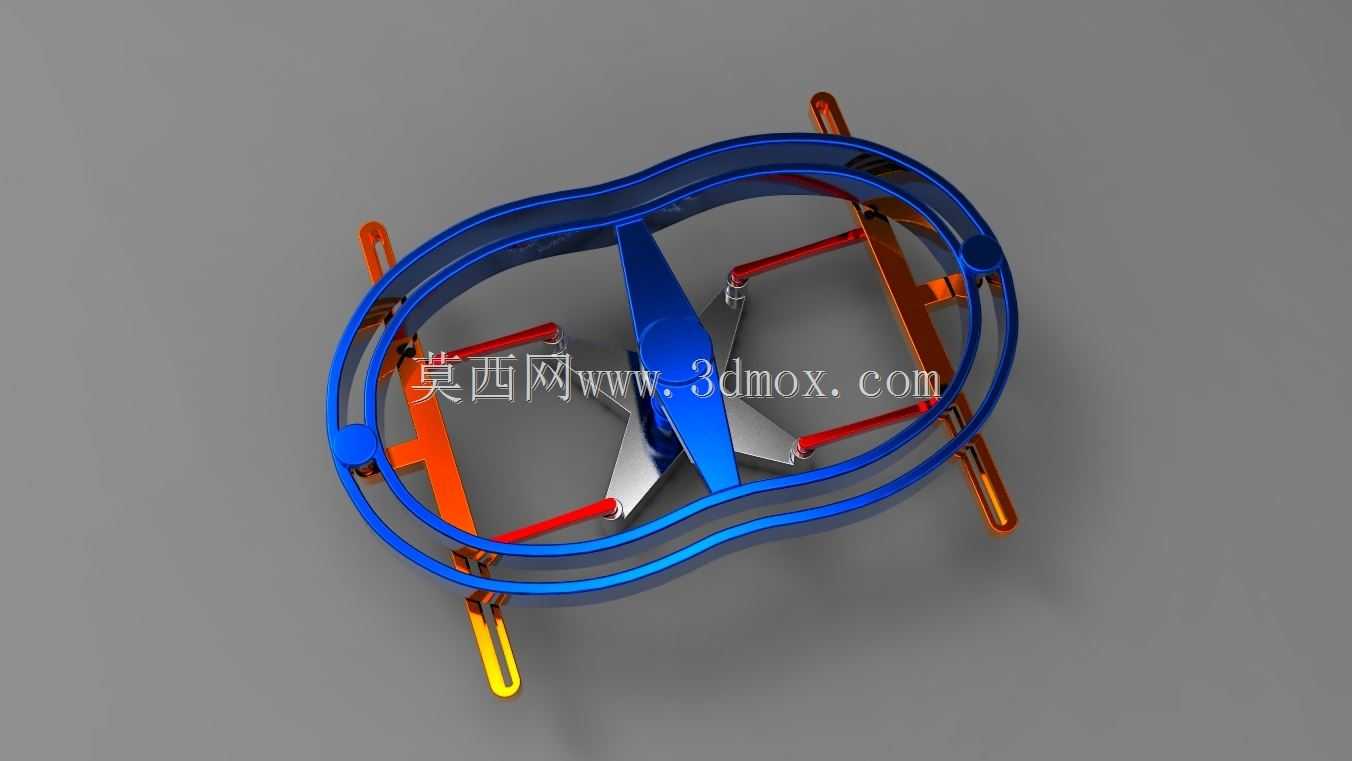

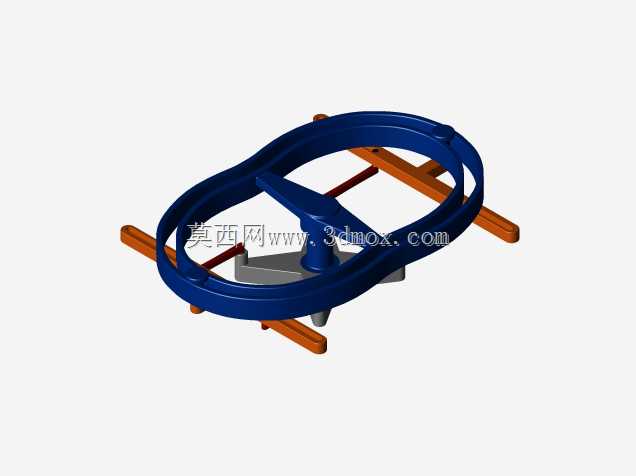

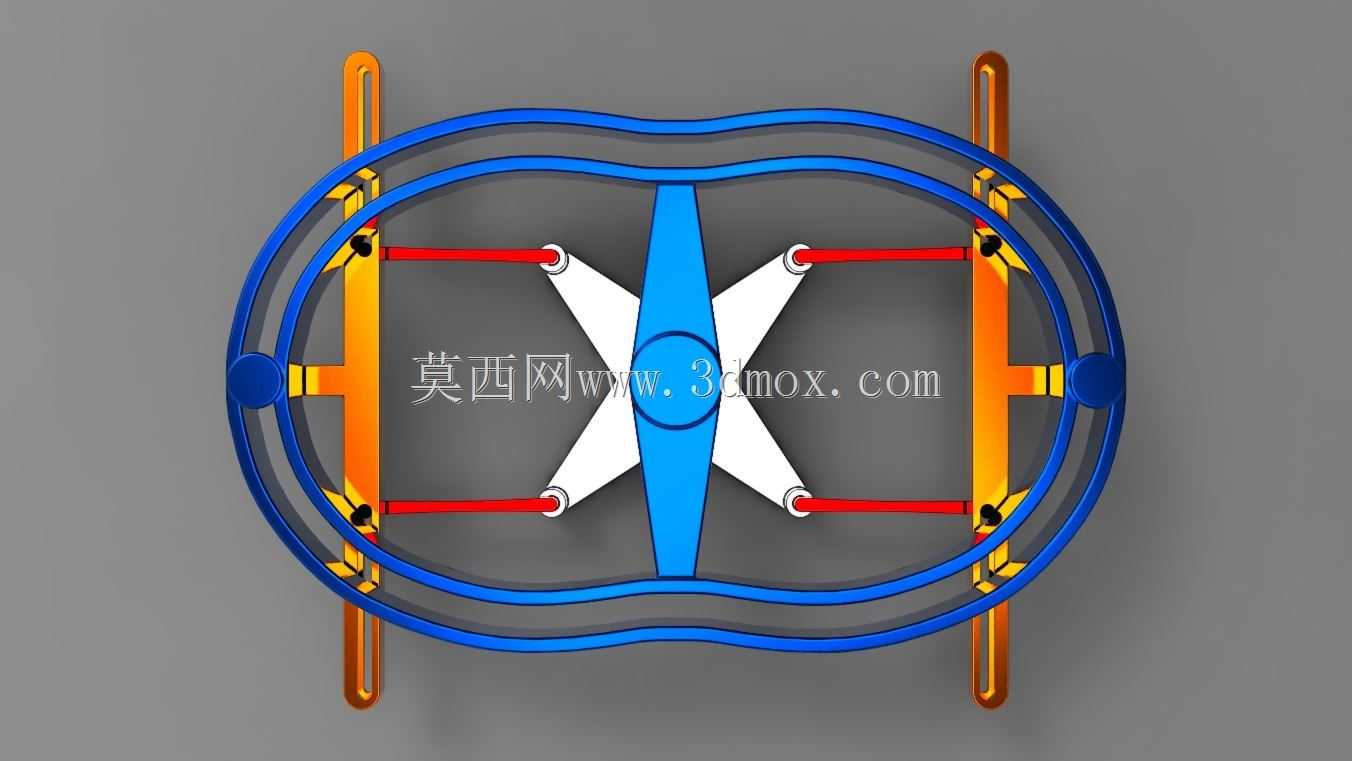

该中心旋转凸轮联动机构主要应用于自动化生产线的间歇送料、多工位同步动作驱动场景，可在轻工包装、电子元件装配、小型五金件冲压等设备中作为核心传动单元使用，能够将单一旋转动力输入转化为多组推杆的同步往复直线动作，替代传统多气缸联动的复杂气路布局，降低设备整体的故障点与运维成本。在实际设备运行中，该机构依靠中心凸轮的特殊轮廓曲线，驱动周向均匀布置的多组推杆完成同步伸缩动作，可实现工位间的精准物料推送、夹具同步张合、工位分度定位等功能，相比连杆式同步传动结构，该凸轮机构的动作行程控制精度更高，运行过程中冲击载荷更小，传动噪音更低，适合在中高速运转的自动化设备中长期稳定运行。设计过程中，首先根据目标设备的动作行程需求确定凸轮的基圆尺寸与轮廓曲线，通过运动学仿真反复修正凸轮轮廓的过渡段曲率，避免推杆在动作切换时出现刚性冲击，周向布置的推杆采用对称式布局，保证中心凸轮受力均匀，降低主轴的径向载荷，延长支撑轴承的使用寿命。外围设置的双层环形导向框架为推杆提供稳定的运动导向，避免推杆伸缩过程中出现偏摆卡顿，框架两侧延伸的导向柱可直接与设备安装基座对接，无需额外设计复杂的转接固定结构。该机构的整体外轮廓为对称类圆形结构，径向最大安装尺寸可适配多数小型自动化设备的内部安装空间，轴向厚度较薄，可在紧凑的设备腔体内部完成布置，安装时仅需固定外围框架的安装位，将中心主轴与动力输出端对接即可完成装配，无需复杂的现场调试。推杆端部预留有标准安装接口，可根据实际使用需求加装推头、夹爪、定位销等不同功能的执行端配件，适配不同的生产作业需求。机构整体的运动部件均做了等强度设计，在保证结构刚性满足传动载荷要求的前提下，尽可能降低运动部件的自重，减少动力输入的损耗，同时各运动副之间预留有合理的润滑间隙，可适配脂润滑或稀油润滑的不同运维场景，适合在常规工业车间环境下长期连续运转，能够稳定满足设备每分钟数十次到上百次的循环动作需求，传动过程中动作同步误差可控制在极小范围内，保障多工位作业的一致性与产品加工装配精度。
