轨道列车走行部转向架结构设计

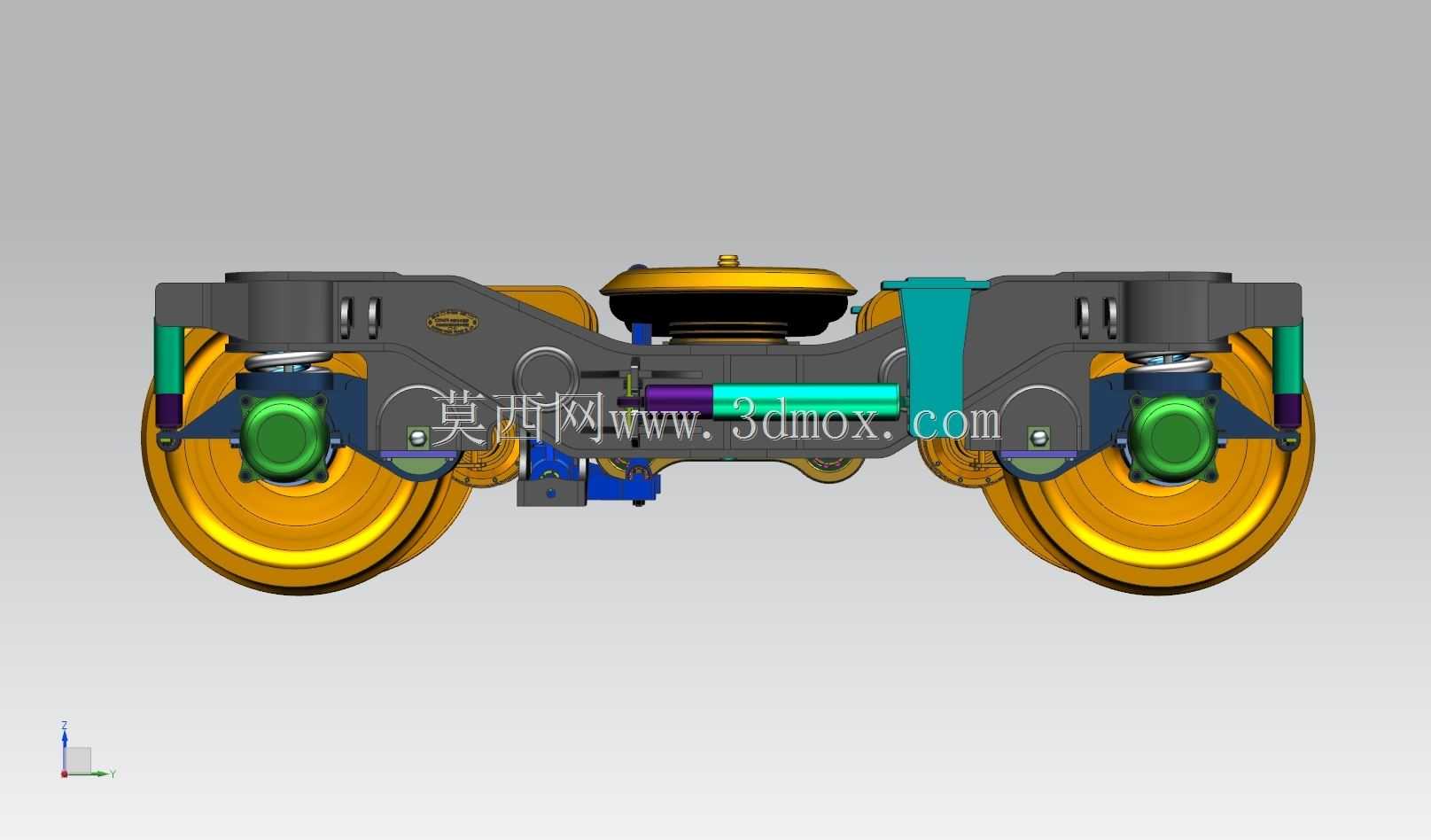

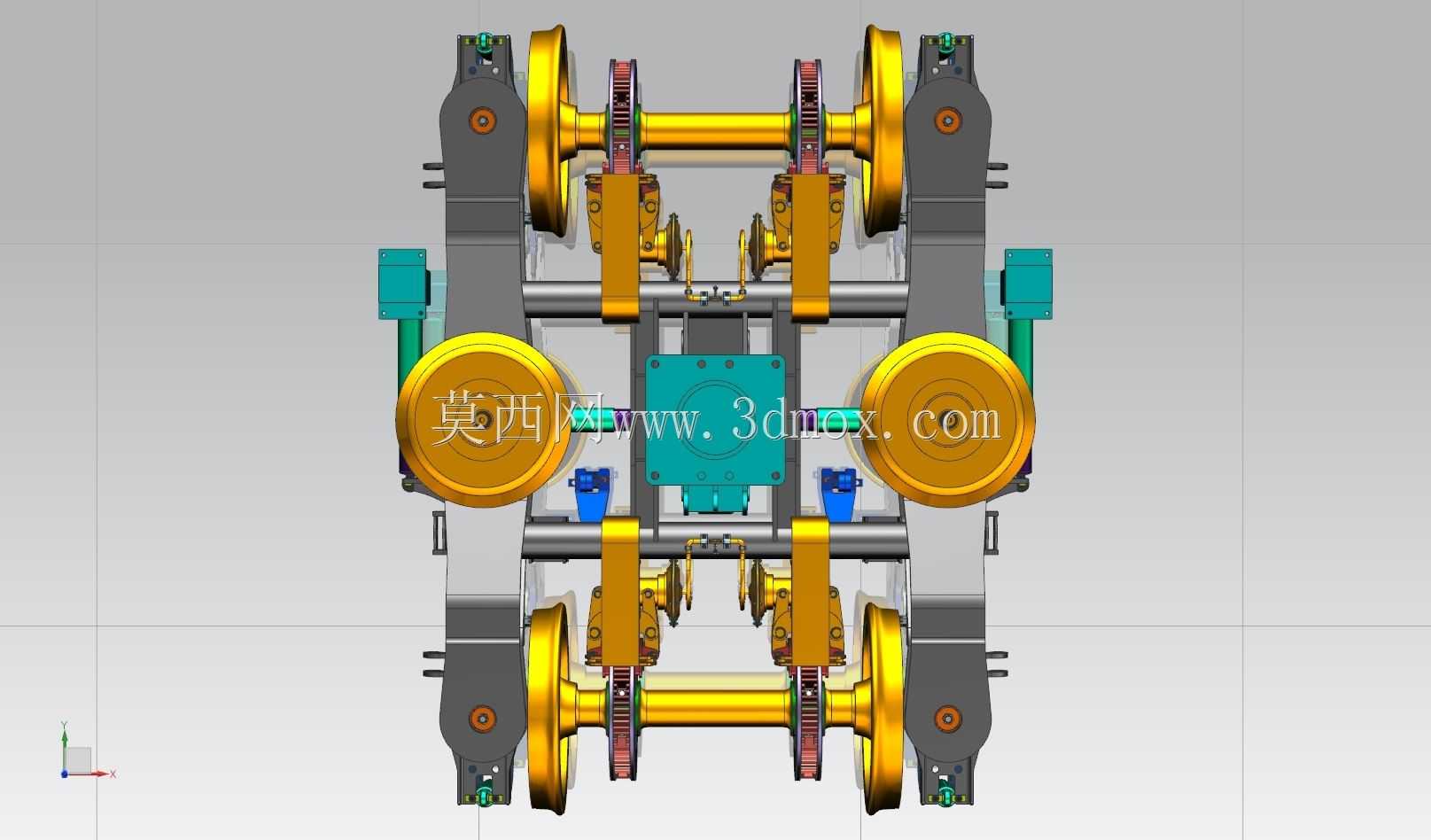

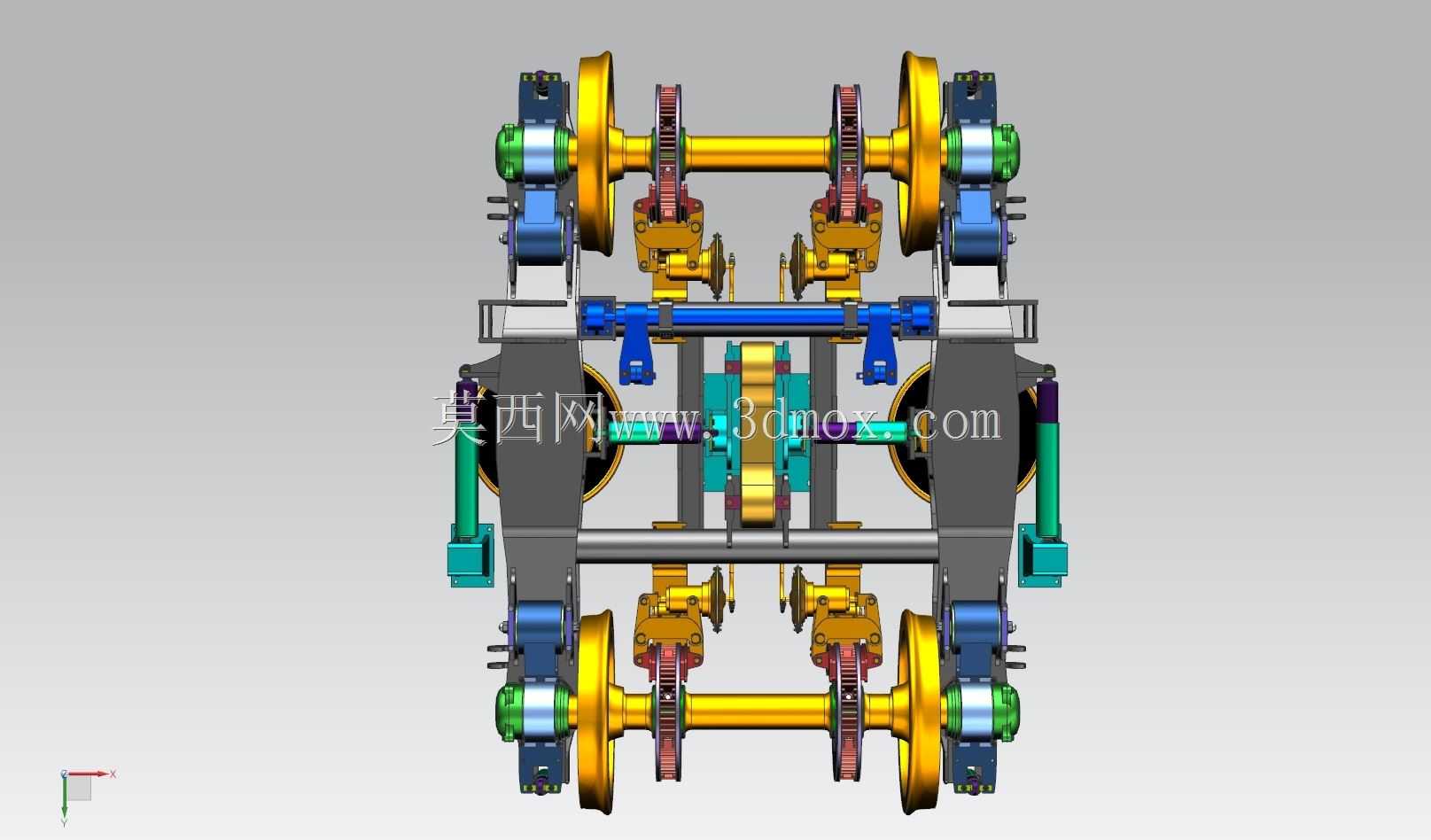

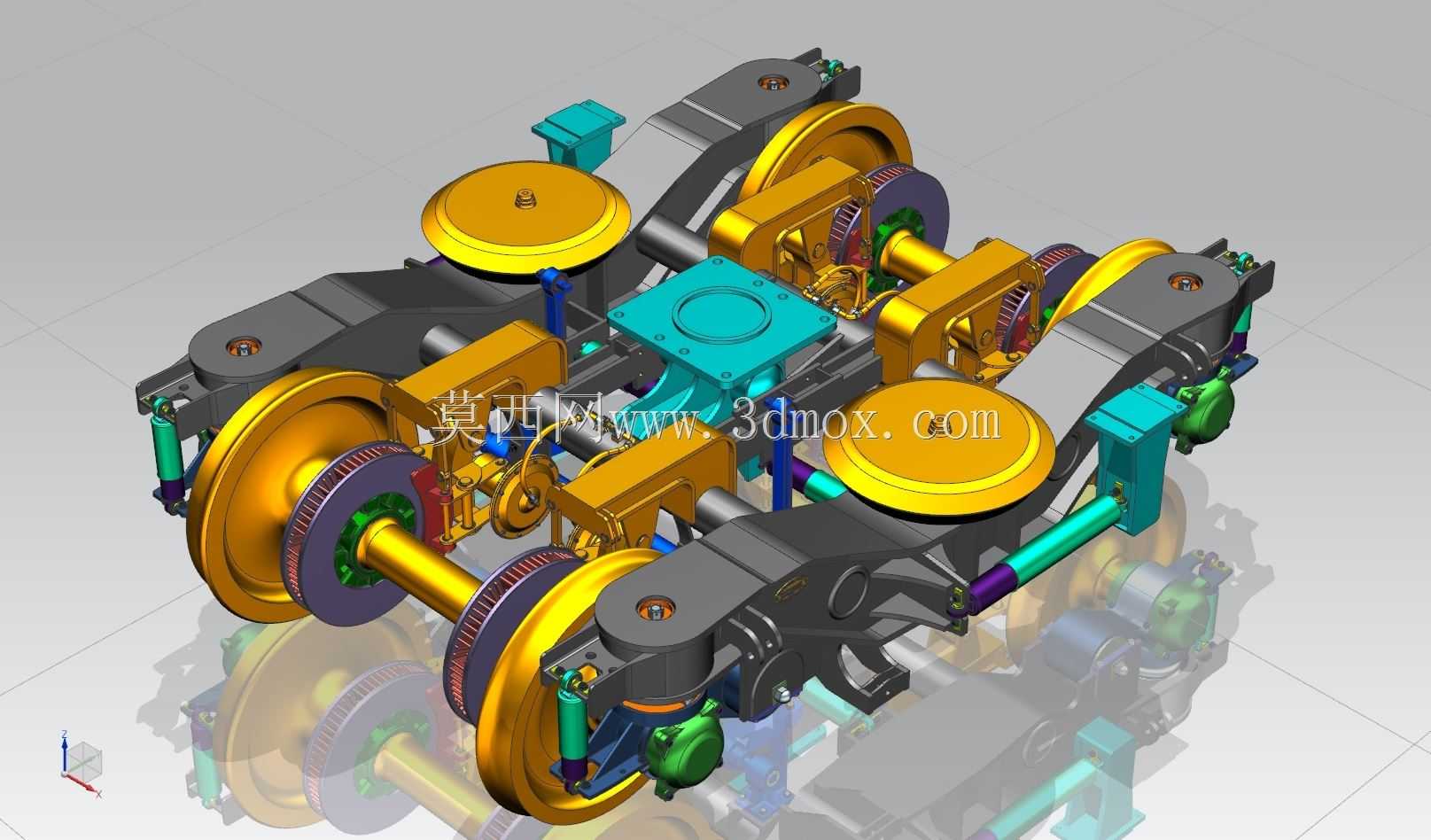

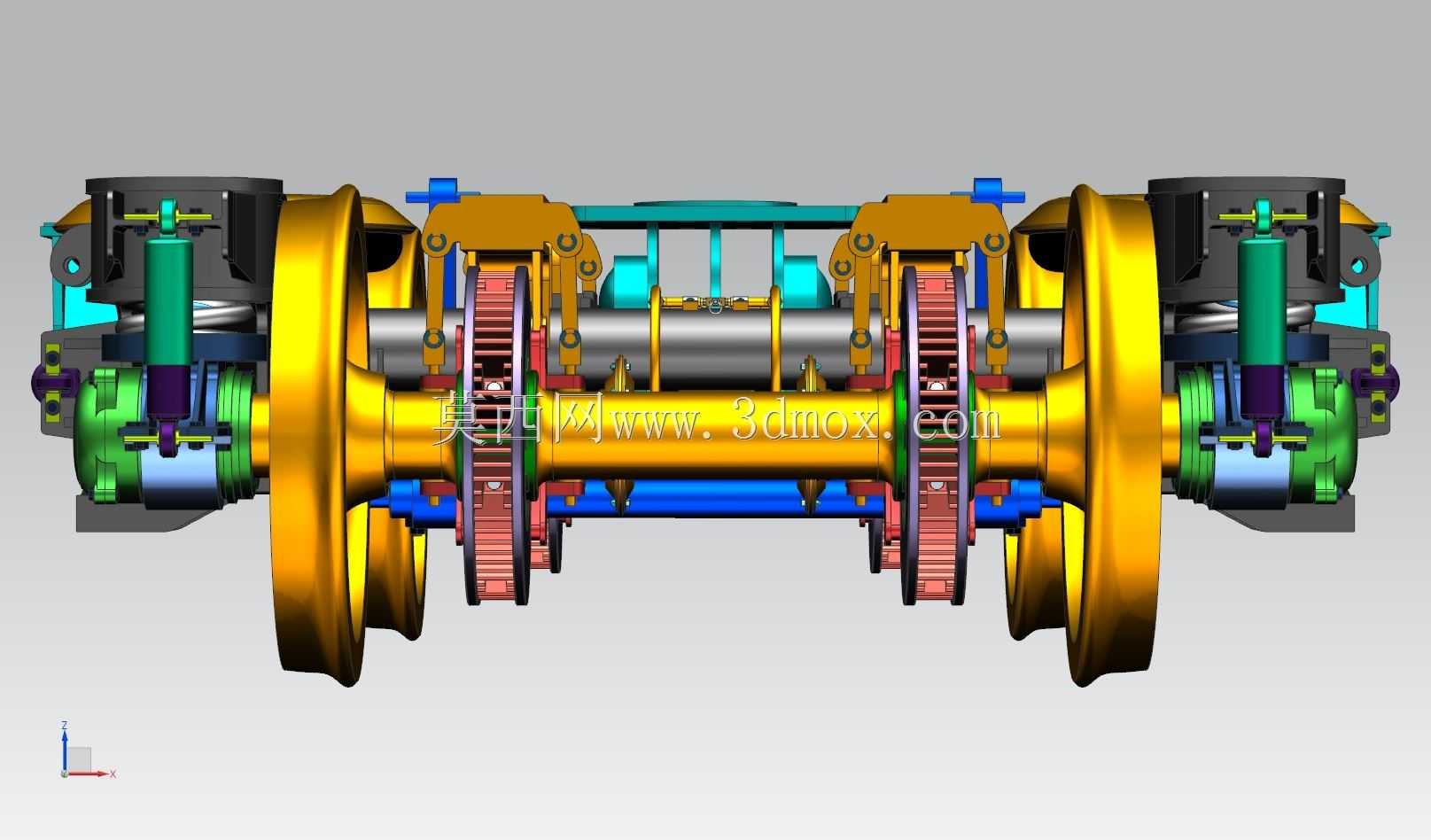

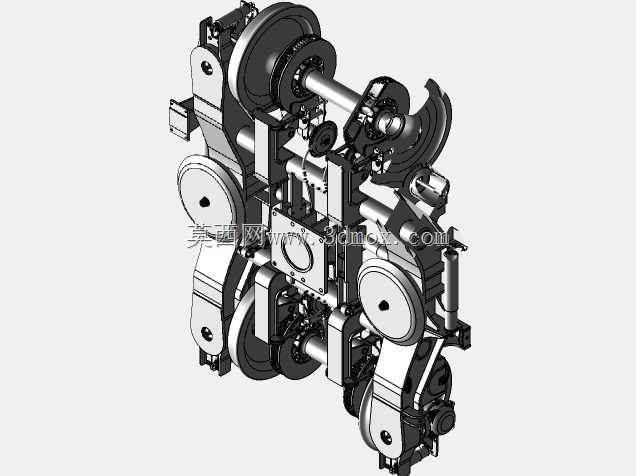

转向架是轨道车辆走行系统的核心承载与导向部件，直接决定列车运行的平稳性、安全性与曲线通过能力，广泛应用于普速客运列车、货运列车、城市轨道交通地铁车辆以及高速动车组的走行部设计中，是轨道车辆下部结构中承担载荷传递、运行导向、振动缓冲、制动力传递的核心集成单元。在实际线路运行过程中，转向架需要承接上部车体传递的全部垂向载荷，同时传递车辆牵引与制动过程中的纵向作用力，以及过曲线时的横向导向作用力，还要缓冲线路不平顺带来的冲击振动，隔绝轮轨振动向上部车体的传递，保障车内乘客的乘坐舒适度与车载设备的运行稳定性。该转向架设计采用成熟的两轴式结构布局，整体以焊接构架作为核心承载基体，两侧对称布置轮对轴箱组件，轮对采用整体碾钢车轮结构，踏面轮廓匹配标准钢轨型面，保障轮轨接触的稳定性与低磨耗特性；轴箱位置集成一系悬挂装置，采用钢弹簧搭配垂直阻尼减震器的结构，实现构架与轮对之间的弹性连接，过滤轮轨传递的高频振动，同时约束轮对与构架之间的相对运动自由度，保障轮对的正确定位。构架中部设置二系悬挂系统，采用大挠度空气弹簧作为核心弹性元件，搭配横向减震器、抗蛇行减震器与横向止挡结构，实现车体与转向架之间的弹性连接，既能够承担车体的垂向载荷，还可以有效衰减车辆运行过程中的横向摆动与蛇行运动，提升高速运行下的稳定性。设计过程中充分考虑了不同线路条件下的安装边界，整体结构的横向宽度适配标准轨距线路的限界要求，垂向高度预留了足够的悬挂动行程空间，避免运行过程中悬挂部件碰撞限位；各部件的安装接口采用标准化设计，轴箱定位节点、牵引拉杆、制动单元的安装位置均预留了足够的装配与检修操作空间，日常运维过程中无需拆解整体构架即可完成易损件的更换作业。牵引装置采用低位牵引拉杆结构，能够有效降低牵引点高度，减少牵引制动过程中的轴重转移，提升车辆黏着利用率；基础制动单元对称布置在构架两侧，能够将制动力均匀传递至轮对，保障制动过程的平稳性，避免制动过程中车轮出现滑行损伤。整体结构在设计阶段经过多轮受力仿真验证，构架的应力分布均匀，在最大超员载荷与极限冲击工况下均能满足强度要求，悬挂参数经过匹配优化，既能够满足直线高速运行的稳定性要求，也能够保障小半径曲线的通过能力，适配多种轨道车辆的走行部改装与全新设计需求。
