复古手摇式铜盘碟音八音盒结构设计

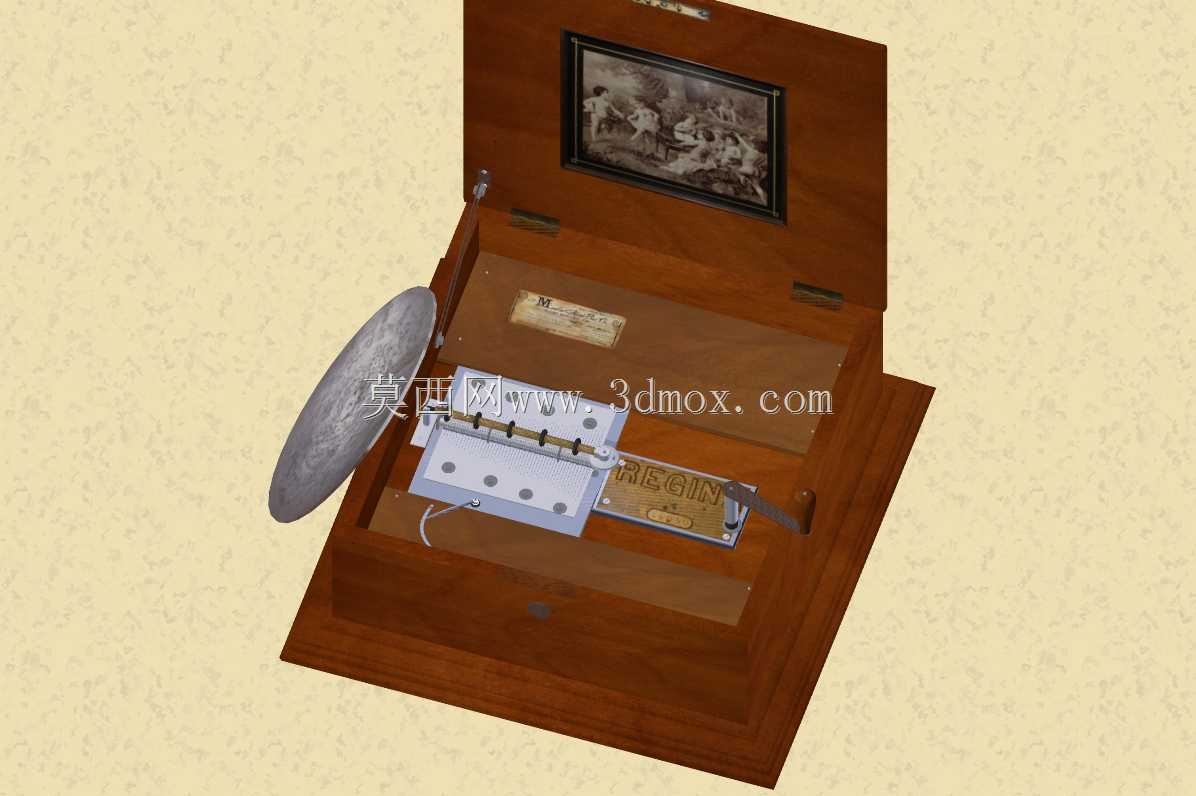

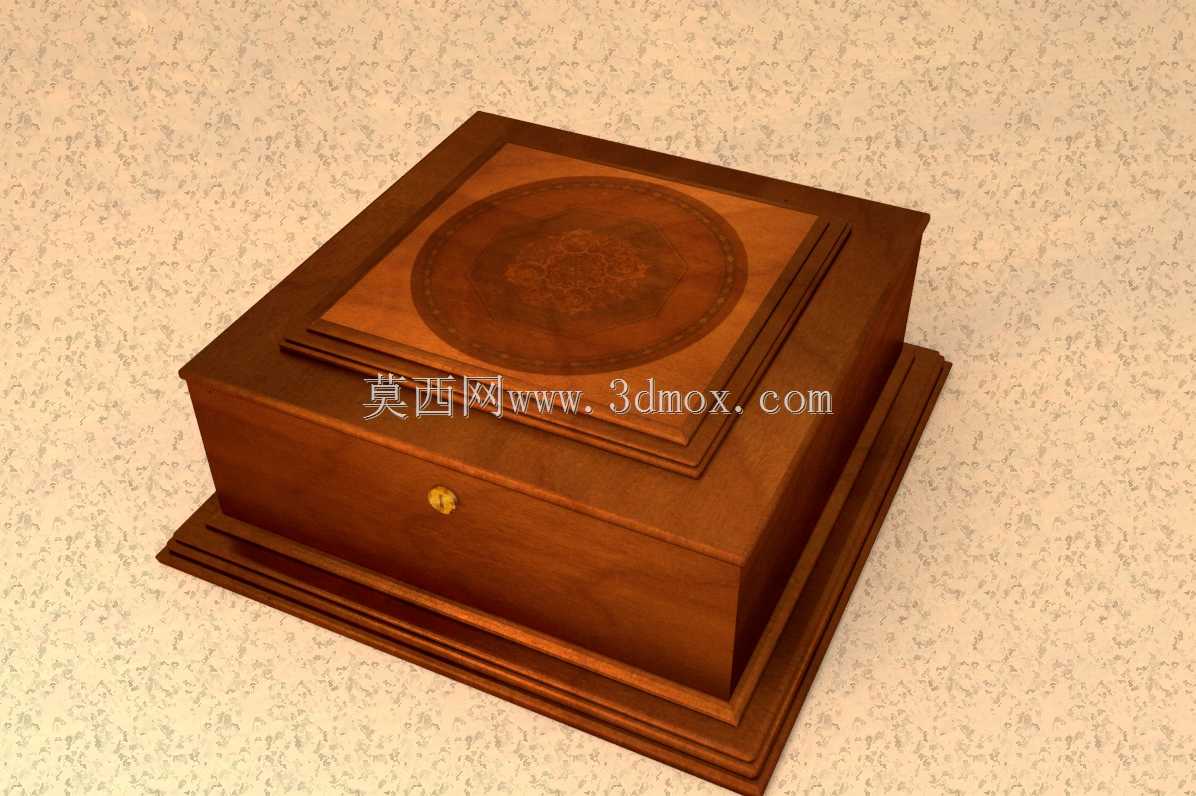

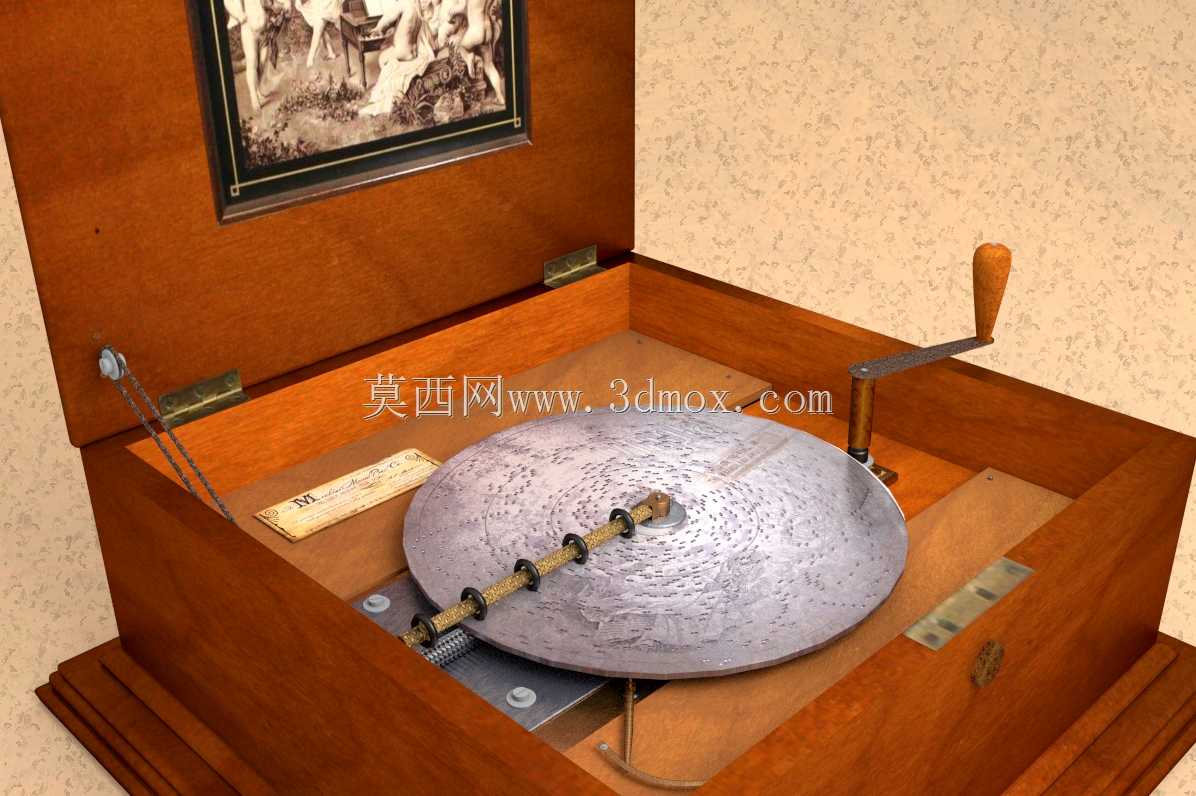

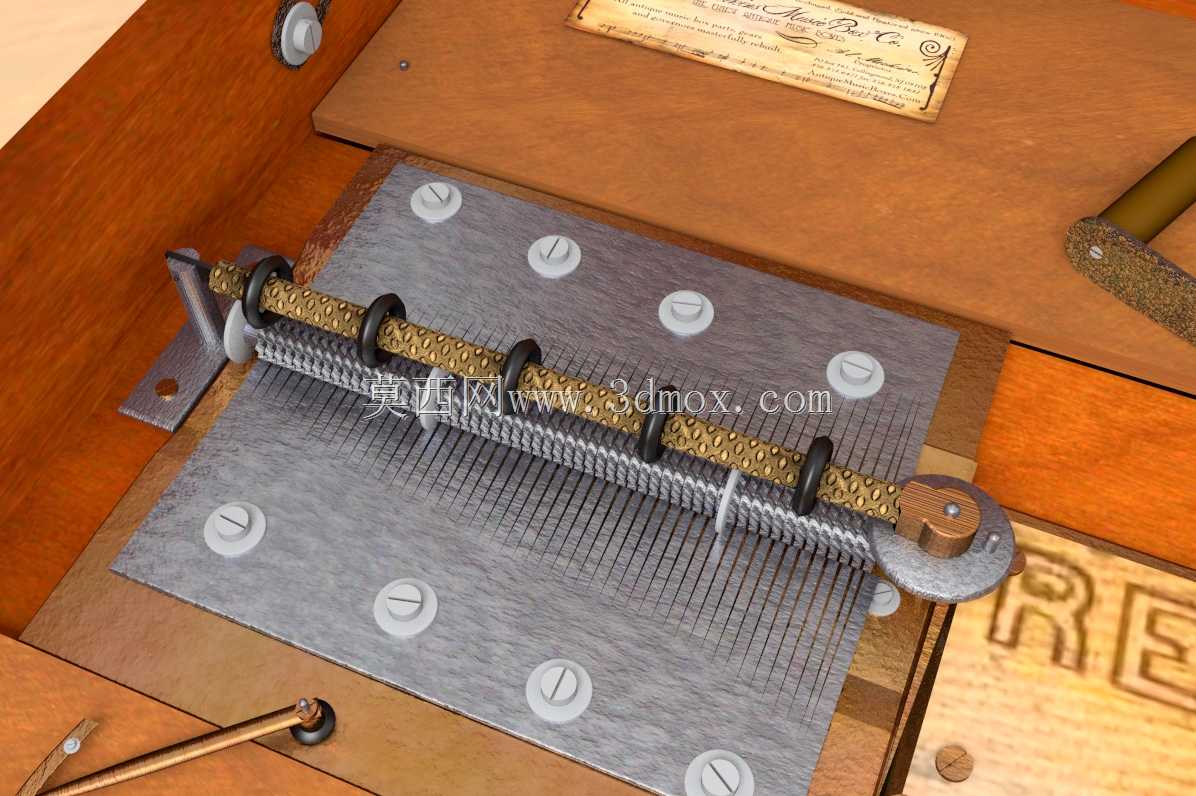

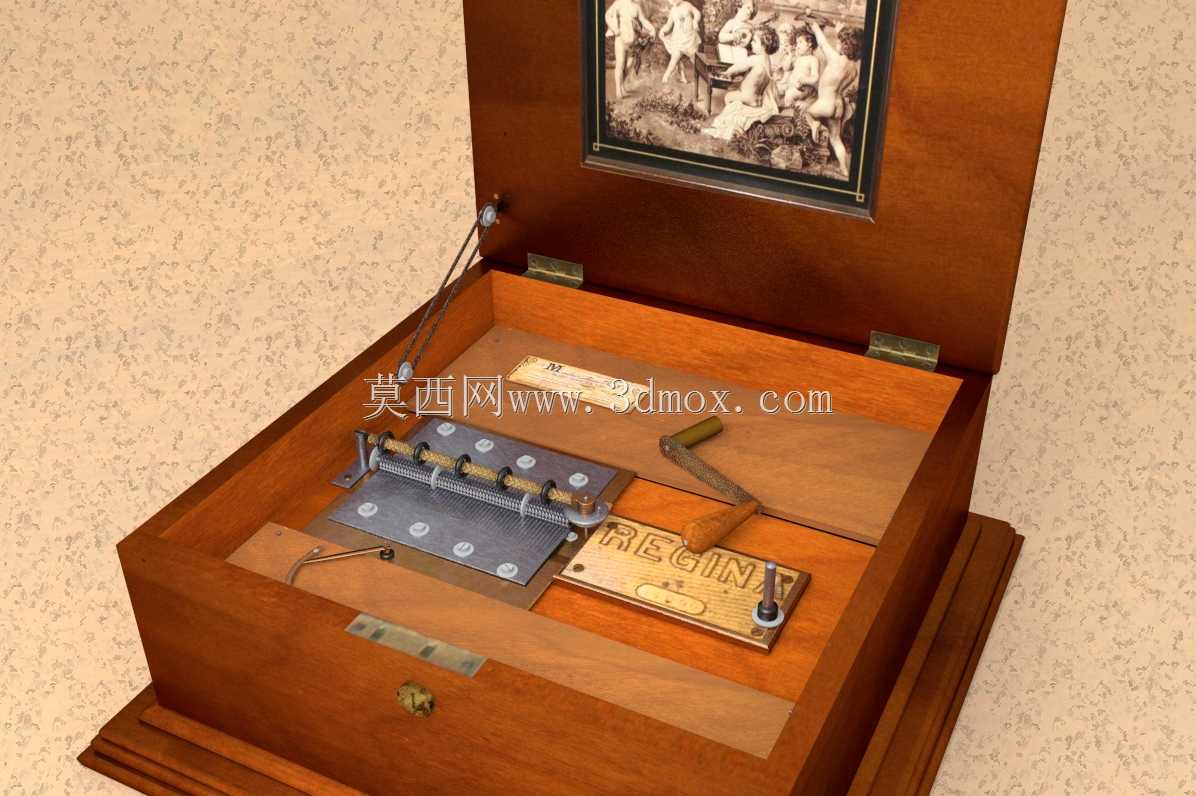

这款复古碟音装置的三维设计，核心还原了早期机械式八音盒的经典传动与发声逻辑，主要应用于复古文创摆件复刻、古董机械原理教学演示、高端软装陈设道具开发等场景，既可以作为机械史科普的具象展示载体，也能为复古主题的空间装饰提供精准的结构参考，还可作为机械式音频装置创新设计的原型参考。从实际用途来看，该装置通过纯机械结构实现循环式音乐播放，无需外接电源，依靠手动输入的动力驱动音盘转动，配合音梳拨动音盘上的凹凸触点完成发声，相比传统滚筒式八音盒，碟片式结构可更换不同曲目音盘，拓展了播放内容的灵活性，适配收藏展示、趣味互动、机械原理研学等多元使用需求。在功能特性设计上，整体采用外露式传动布局，将手摇曲柄、传动齿轮组、铜质音盘、压持音梳、调速阻尼结构全部整合在木质箱体内腔，手摇曲柄采用实木握柄搭配金属传动杆，输入的扭矩通过逐级减速齿轮传递到音盘主轴，保证音盘以恒定转速转动；音梳采用多齿弹性金属结构，每个齿对应固定音高，与音盘表面的冲压凸点精准对位，凸点经过齿位时拨动音梳产生振动发声；箱盖内侧预留装饰画安装位，闭合时可完全收纳内部结构，打开时形成自然的声音反射腔，提升发声的共鸣效果。设计思路上优先还原古董装置的质感与结构合理性，箱体采用实木榫卯拼接的结构逻辑，边角做圆弧过渡处理，金属部件做旧化质感模拟，传动部件的配合间隙预留了实际装配的公差范围，既保证外观的复古厚重感，也兼顾结构运动时的顺畅度，避免出现传动卡滞、音梳对位偏差的问题。外形尺寸与安装边界方面，整体为方正梯台箱体结构，底部长宽尺寸适配常规桌面陈设需求，手摇曲柄向外伸出的最大旋转半径不超出箱体侧边120mm，放置时需预留曲柄转动的操作空间，箱盖开启后向上翻起的高度不超过箱体自身高度的1.2倍，内部音盘为标准圆形结构，中心主轴的安装位与箱体底部的固定座同轴度公差控制在0.1mm以内，音梳安装座预留前后微调的滑槽结构，可根据装配实际情况调整音梳与音盘的接触间隙，保证发声清晰无杂音，所有内部传动部件均不超出箱体内腔的安装边界，箱盖闭合后无突出结构，可平稳放置于平面上。
