高精度机械式外径千分尺精密测量结构

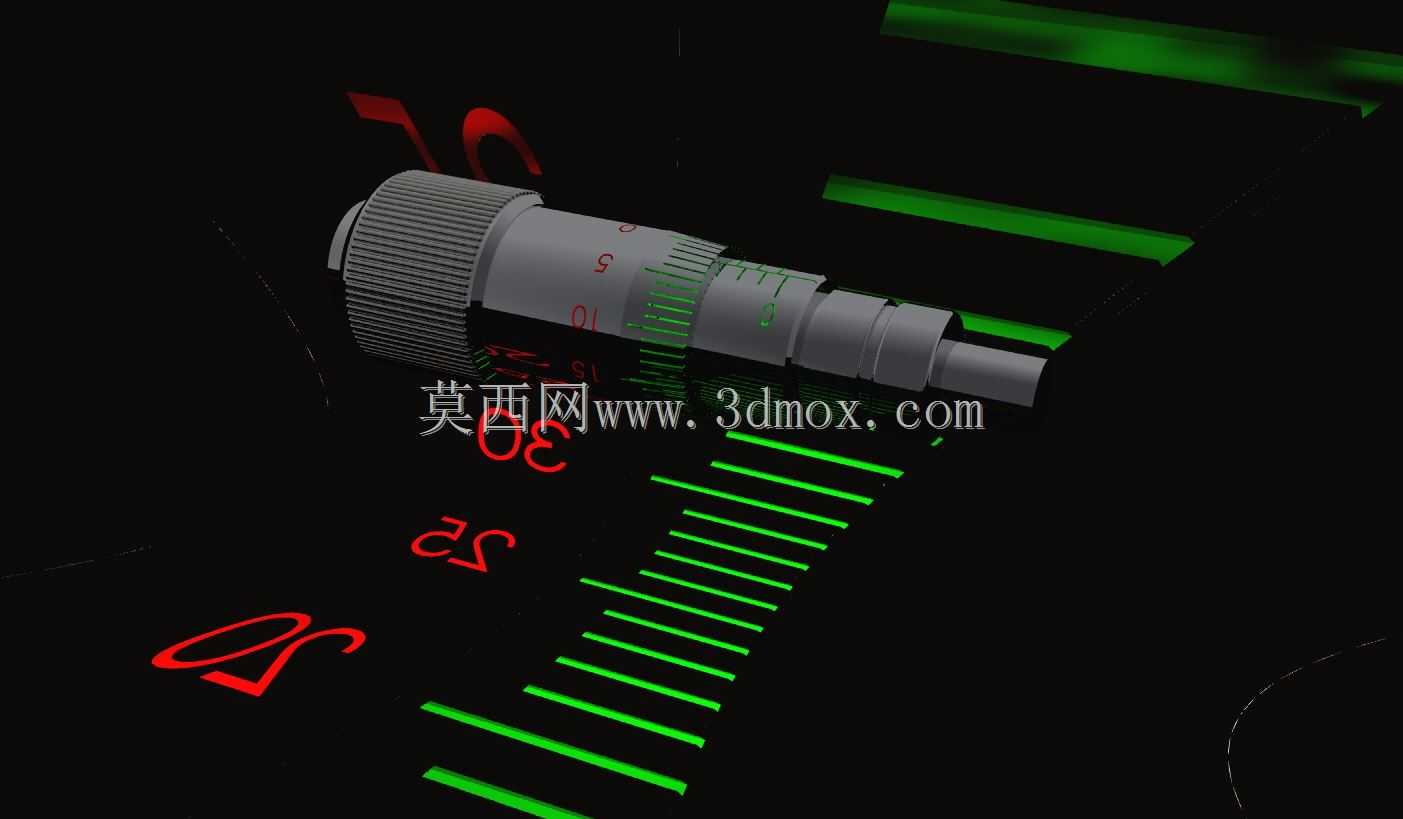

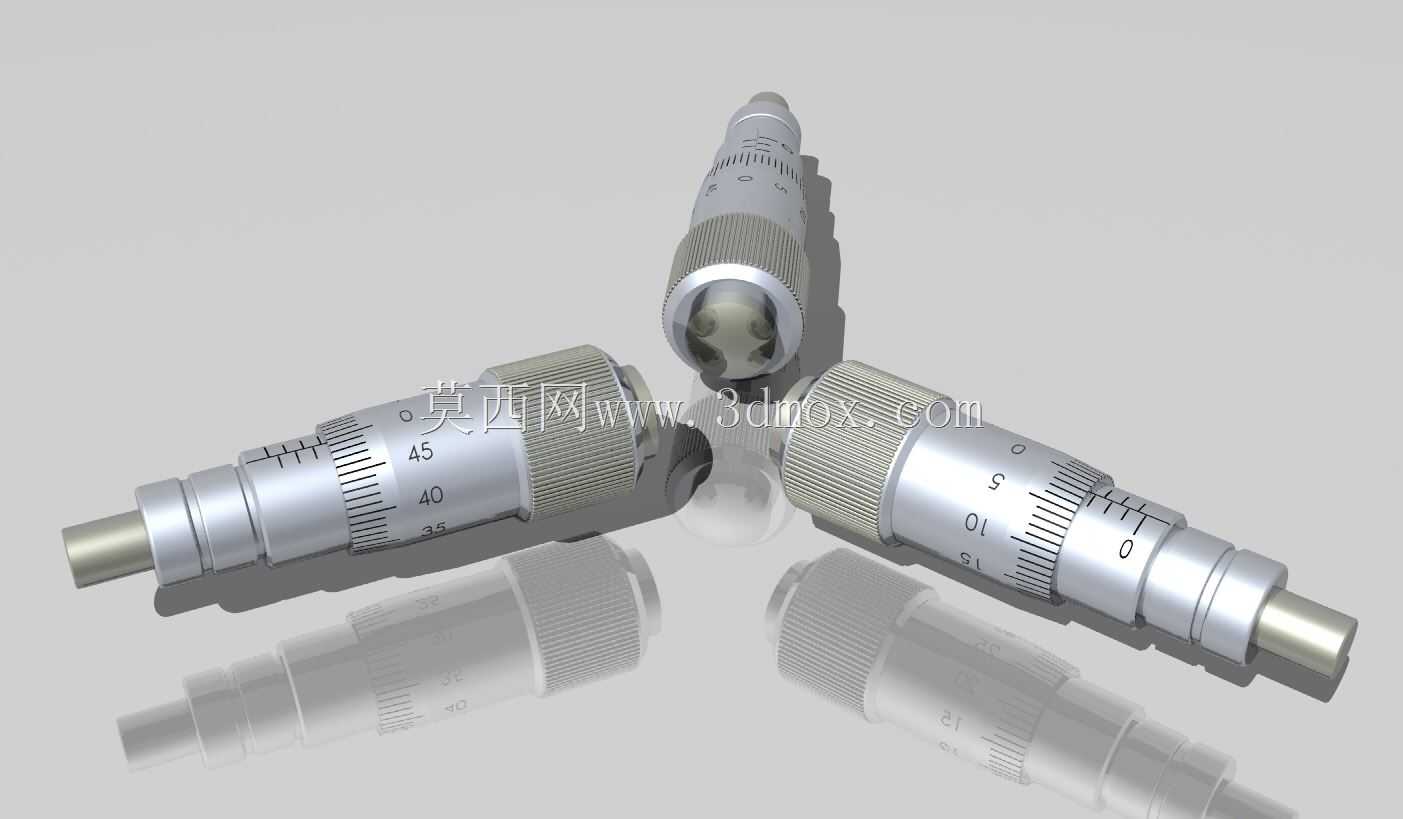

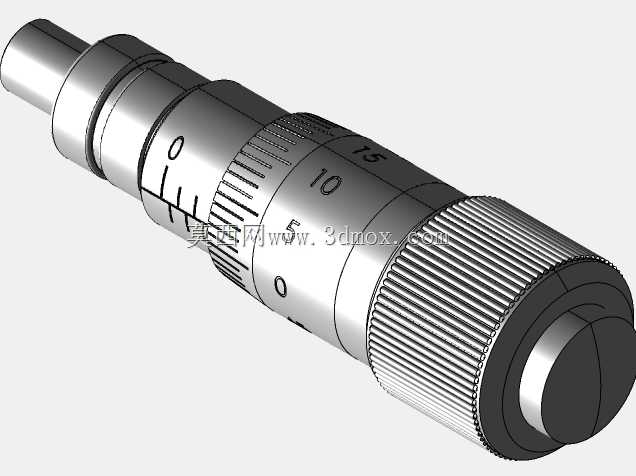

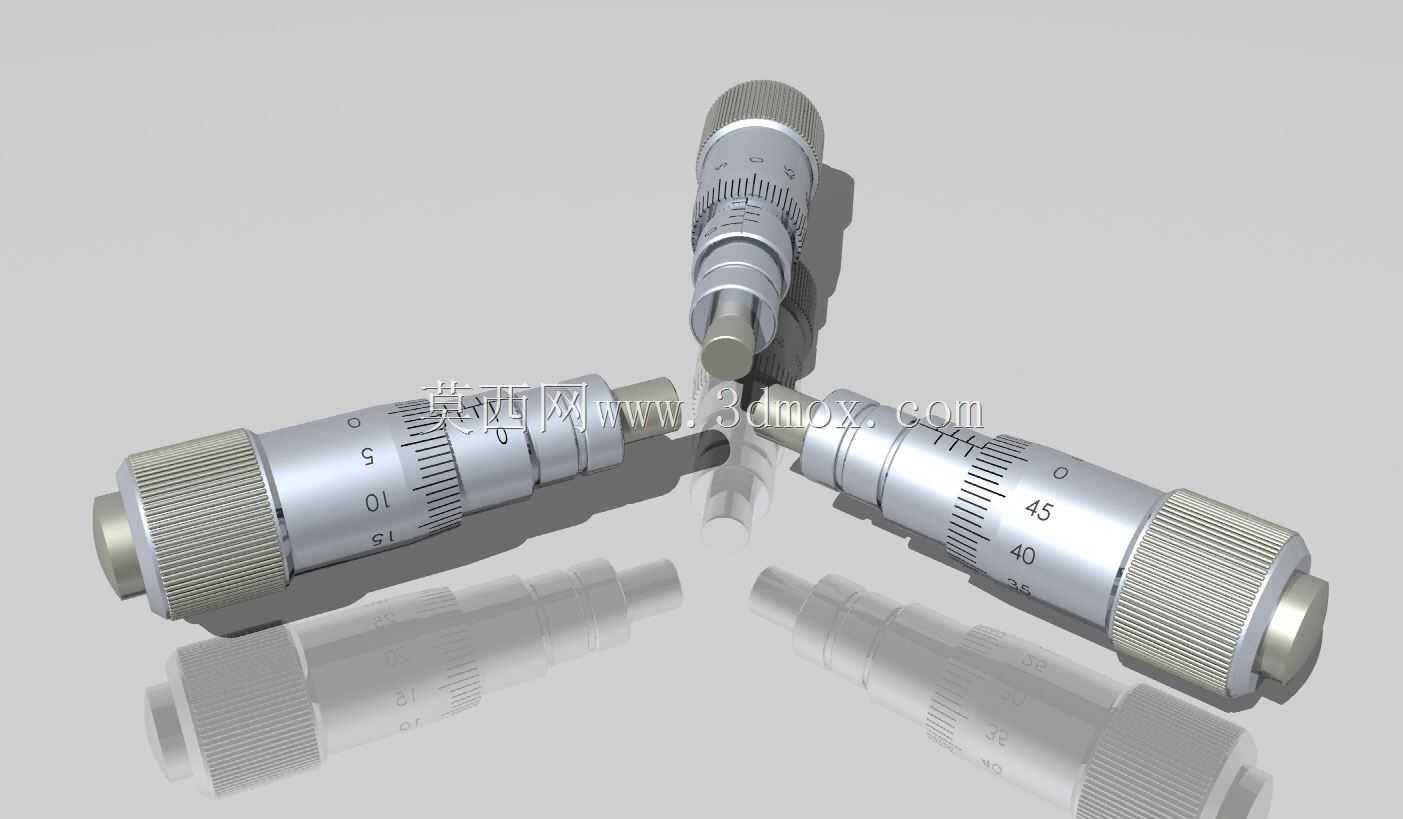

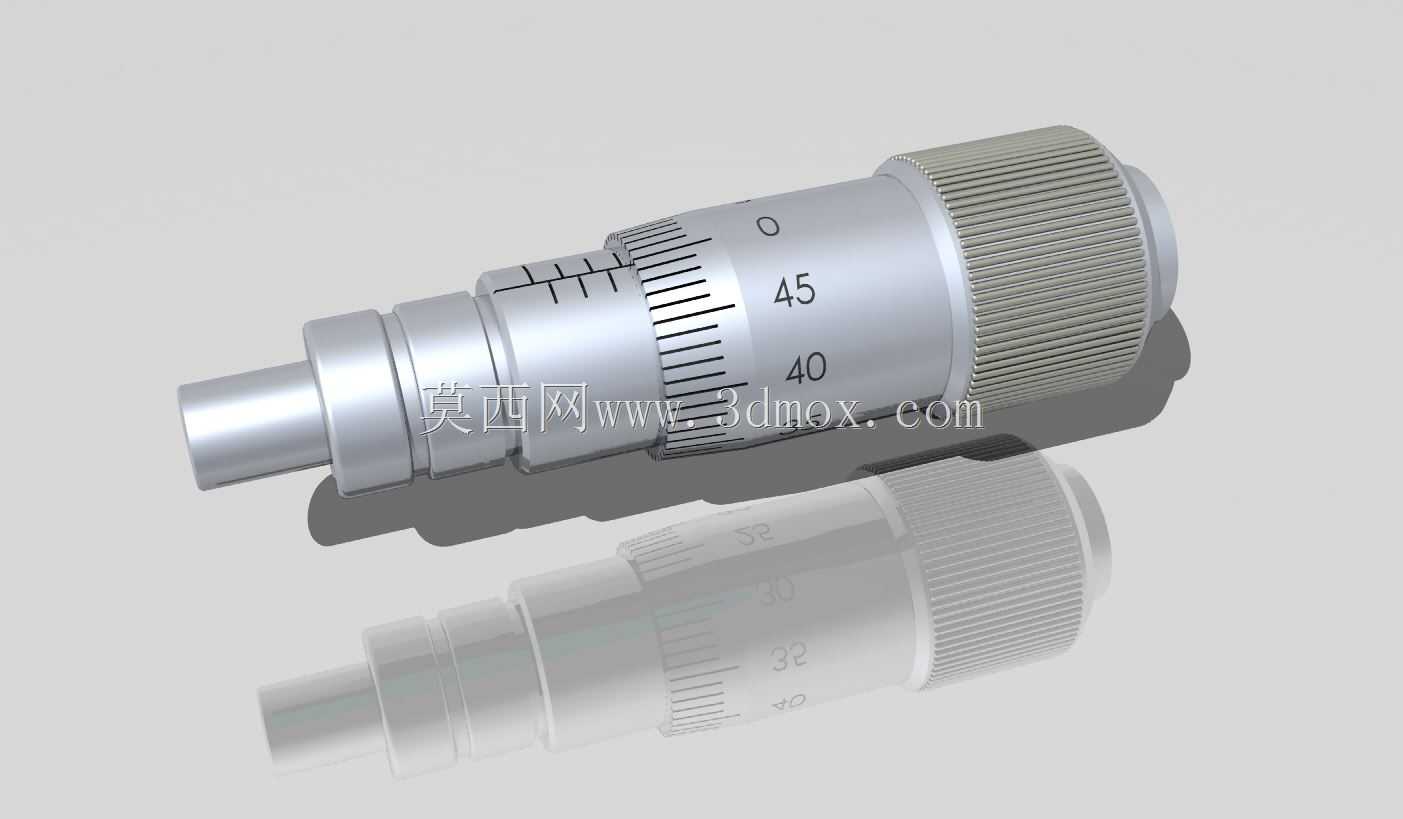

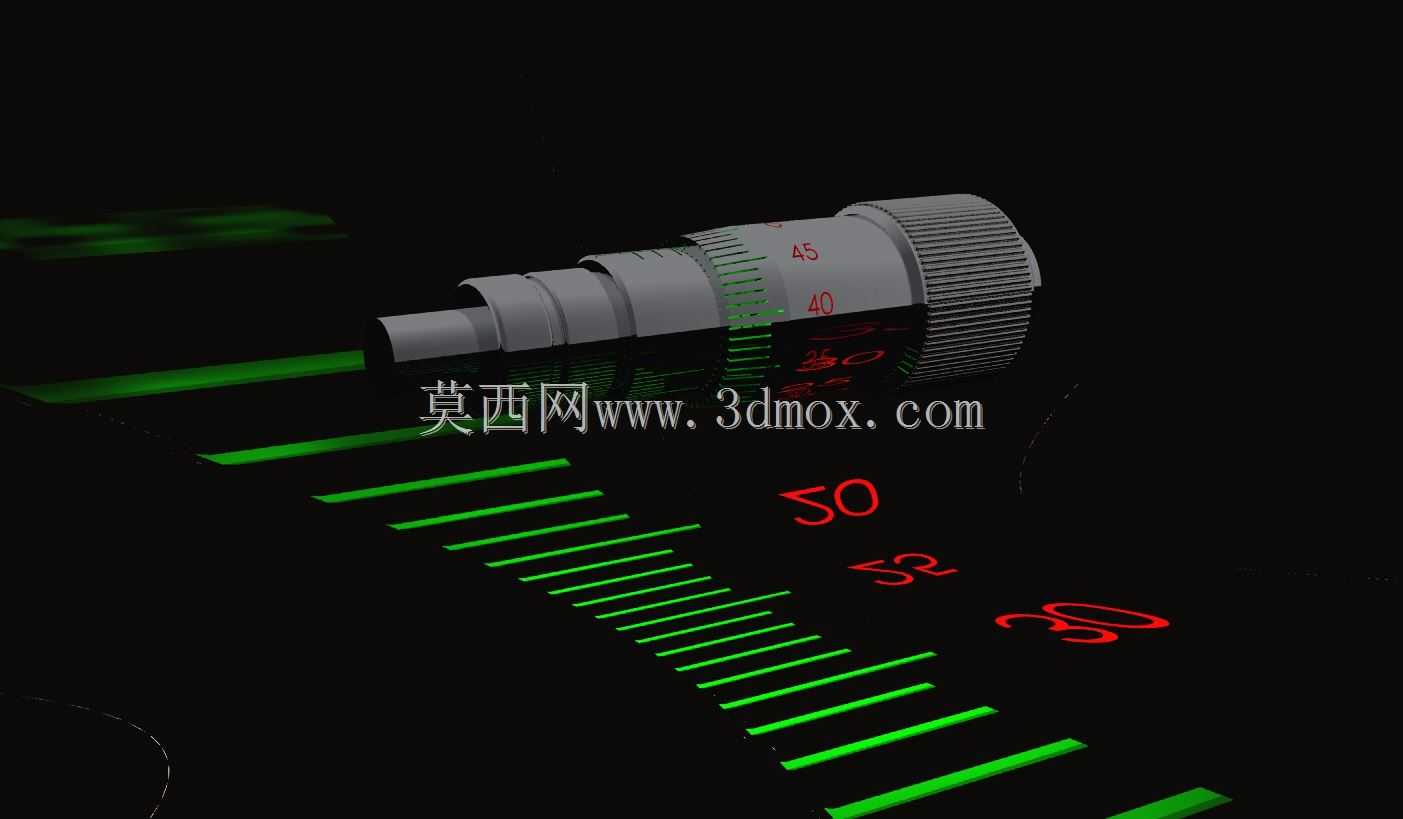

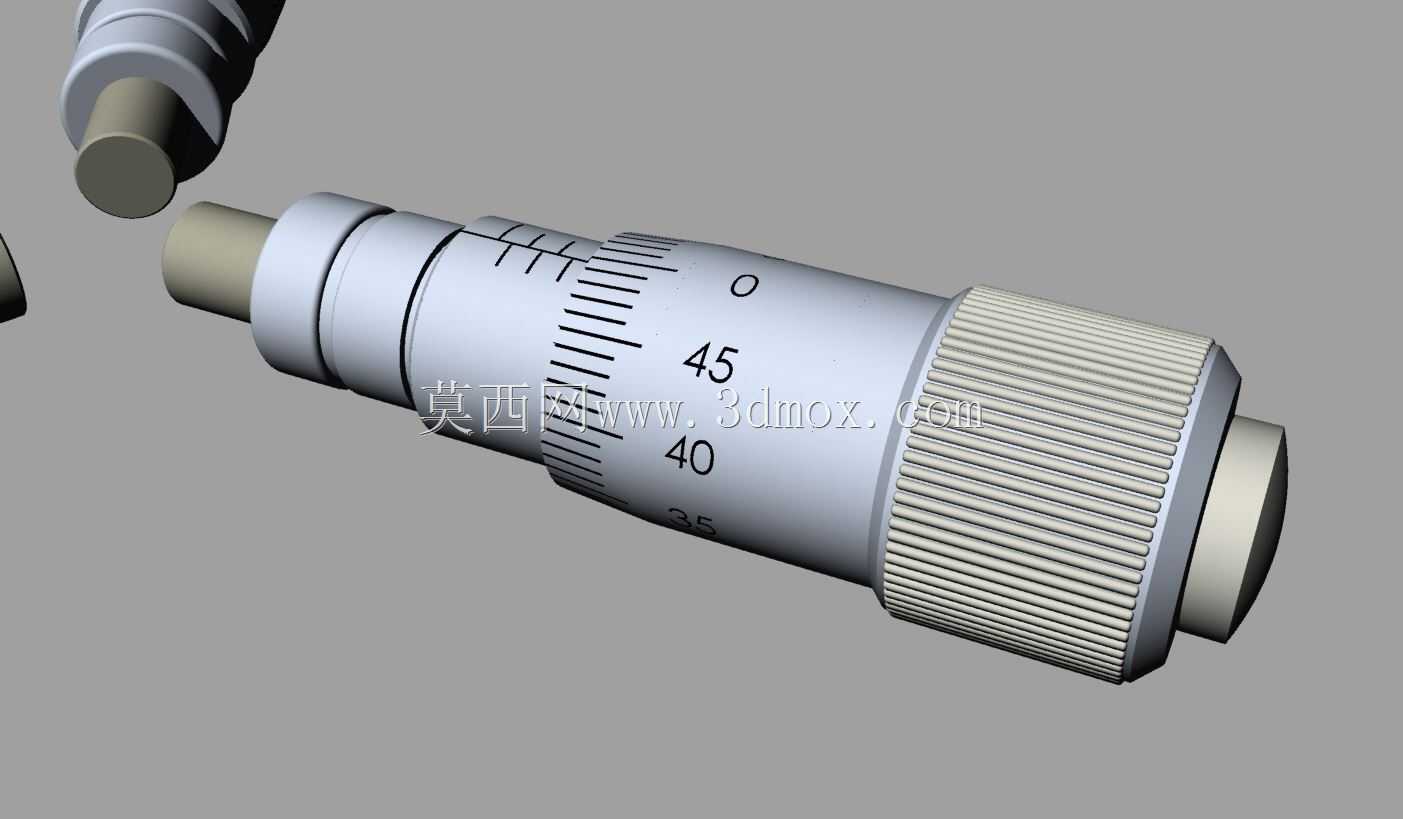

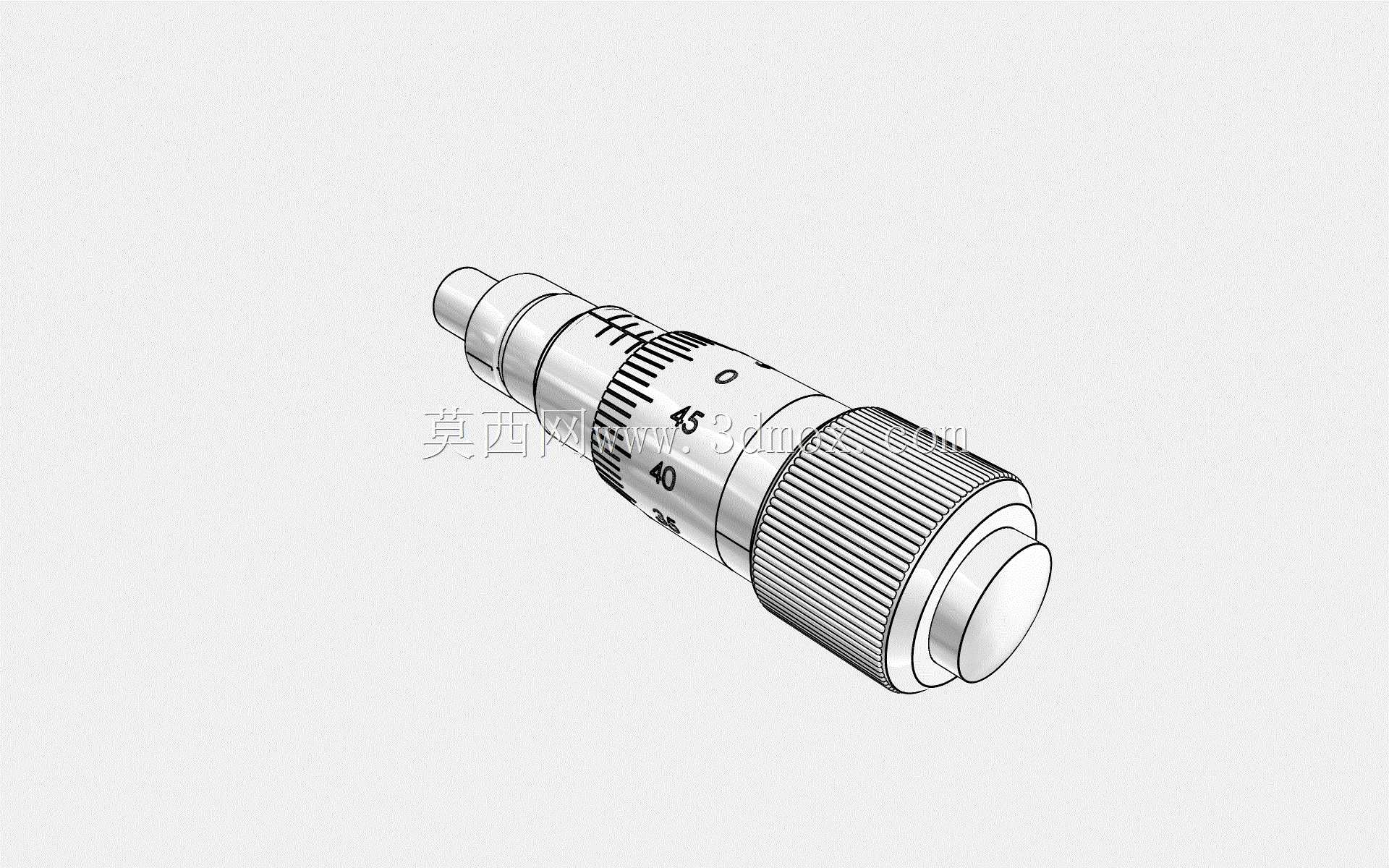

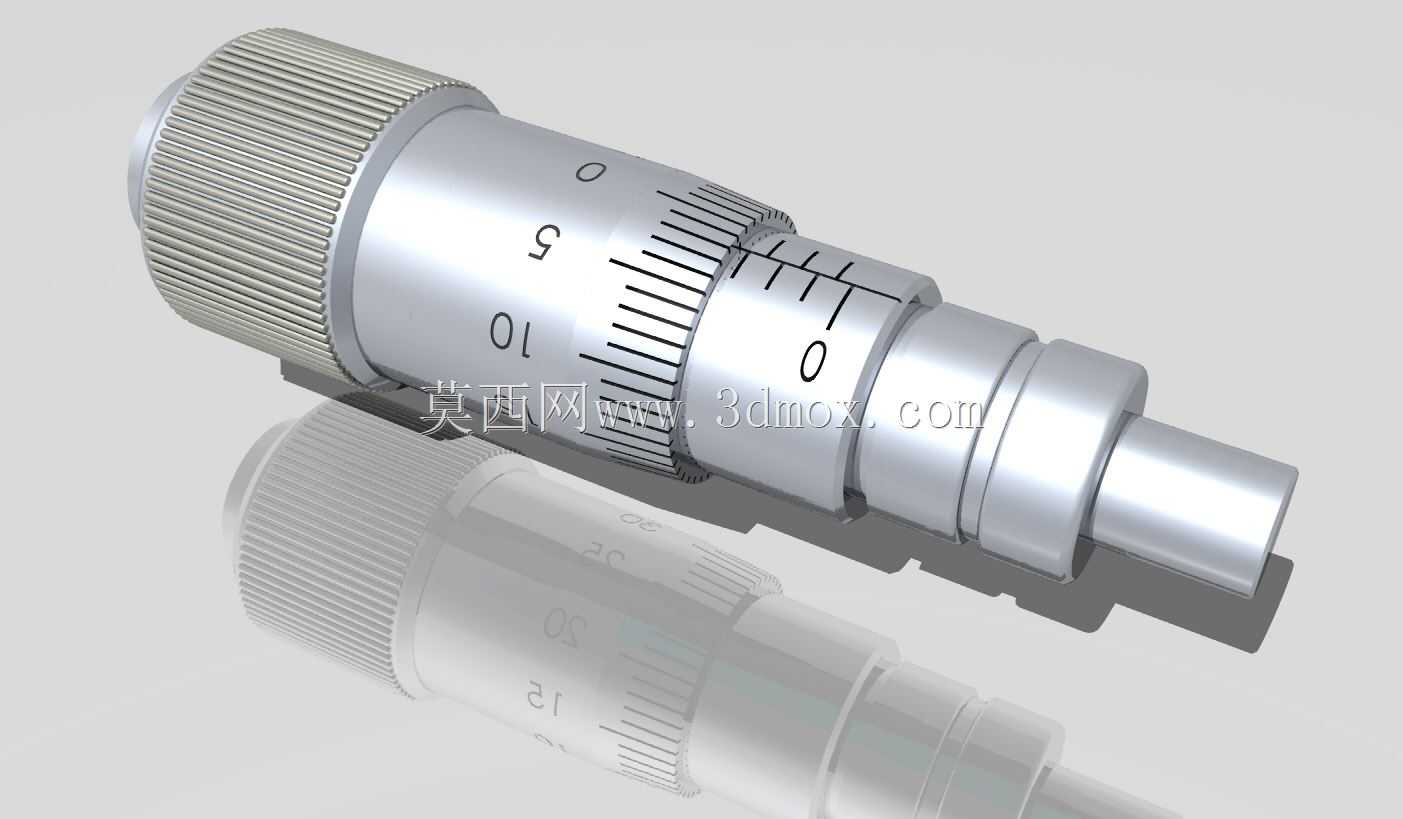

这款机械式外径千分尺是机械加工、精密检测场景中不可或缺的接触式长度测量器具，主要应用于五金零件加工尺寸核验、精密组件装配公差检测、模具型腔尺寸校验、高校金工实训测量等场景，能够完成工件外径、台阶厚度、薄片类零件厚度的高精度尺寸测量，相比普通游标卡尺具备更高的测量分辨率，可稳定实现微米级的尺寸读数，满足IT6及以上精度等级的零件尺寸检测需求。从功能特性来看，该千分尺依托螺旋副传动原理实现测量位移的放大转换，将测微螺杆的直线位移转化为微分筒的圆周转动，通过固定套管上的主刻度与微分筒上的圆周刻度配合完成读数，测砧与测微螺杆的测量端面经过精密研磨处理，平面度与平行度控制在微米级公差范围内，确保测量时与工件被测面充分贴合，减少测量误差；尺架采用刚性结构设计，握持部位做了防滑滚花处理，测力装置内置恒力棘轮结构，当测量压力达到额定数值时棘轮会自动打滑空转，避免因测量力过大导致零件变形或螺杆磨损，保障不同操作人员测量时的压力一致性，提升测量结果的重复性与可靠性。在设计思路上，这款千分尺遵循阿贝测量原则，将测量轴线与基准刻度轴线设置在同一直线上，从原理层面降低阿贝误差对测量精度的影响；整体结构采用模块化拆分设计，主要由尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置几个核心部分组成，各部件配合间隙经过精密配磨，既保证螺杆转动顺滑无卡滞，又避免间隙过大导致的回程误差；刻度标识采用高对比度的色彩区分，主刻度线与微分筒刻度线清晰醒目，降低读数时的视觉误差，锁紧装置可在测量完成后固定测微螺杆位置，方便取下量具后读数，避免移动过程中螺杆位移造成读数偏差。从外形与安装边界来看，这款千分尺为手持便携式设计，整体结构紧凑，常规测量量程下整体长度适配成年人单手握持操作，尺架的弓形开口尺寸满足对应量程内工件的测量空间需求，测量时无需额外固定安装，手持即可完成操作，测微螺杆的行程与量程匹配，微分筒的转动阻尼经过调校，转动过程顺滑无卡顿，各部件边缘做了倒角钝化处理，日常使用握持时不会划伤手部，整体结构兼顾测量精度与操作便捷性，能够适配车间现场、计量室、实训教室等多场景的测量使用需求。
