汽车通风盘式制动卡钳总成结构设计

这套制动总成是面向乘用车辆前轮制动场景开发的核心安全部件，主要承担车辆行驶过程中的减速、驻车维持以及紧急工况下的制动力输出功能，是整车底盘制动系统中直接决定制动效能与行驶安全的关键执行单元。在实际装车应用中，该结构匹配主流家用乘用车的17-19寸轮毂安装空间，适配麦弗逊式前悬架的转向节安装点位，整体安装边界充分考虑了轮毂内侧的避让空间，既不会与轮毂辐条、转向拉杆发生运动干涉，也预留了足够的散热气流通道，满足连续制动工况下的热量散逸需求。

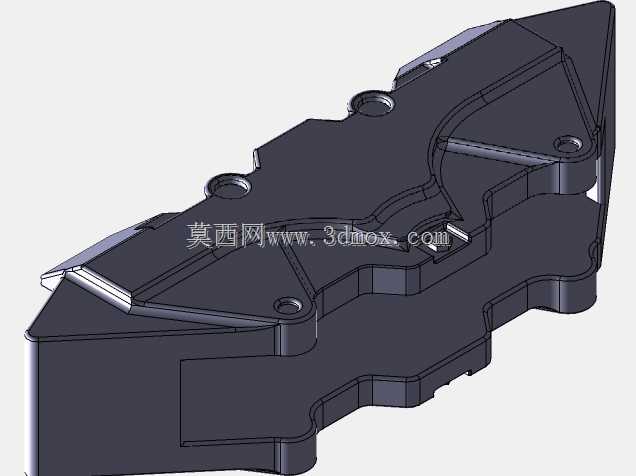

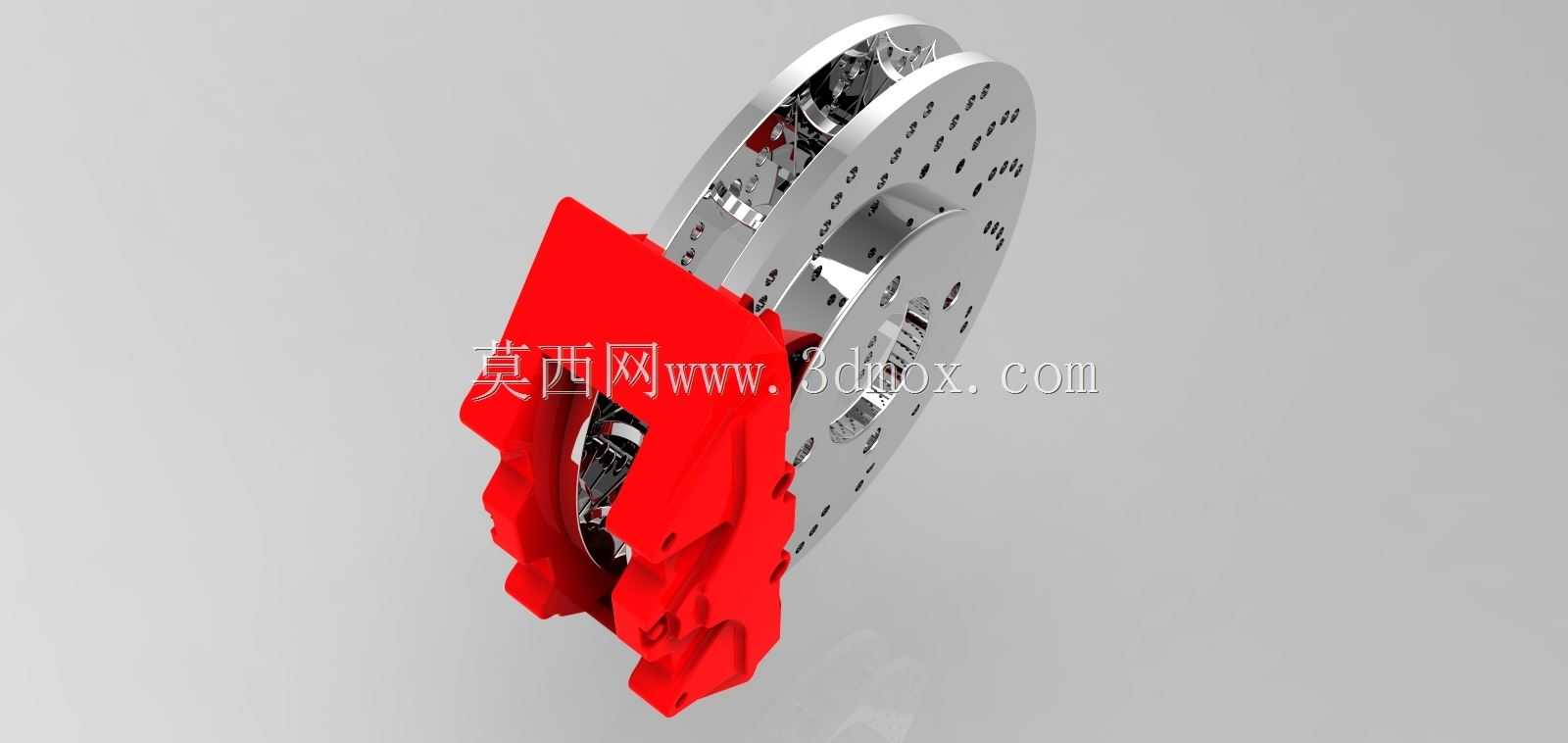

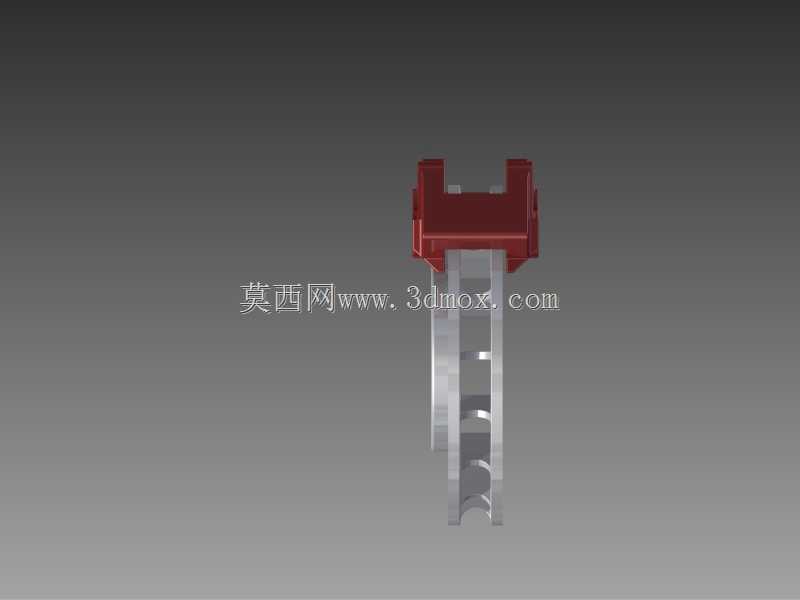

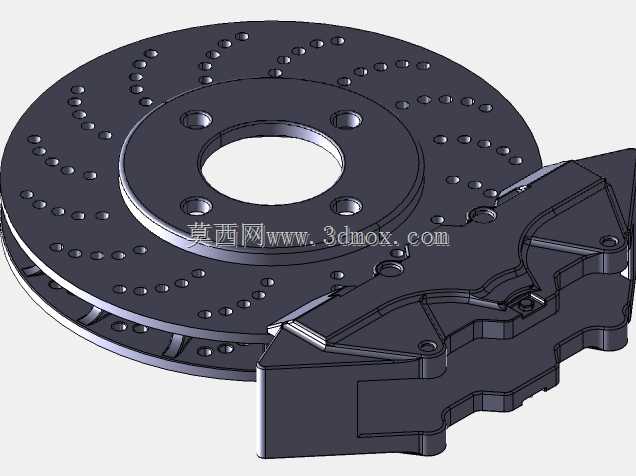

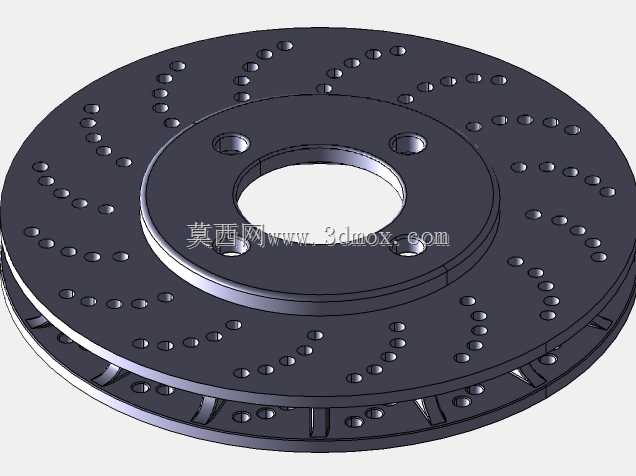

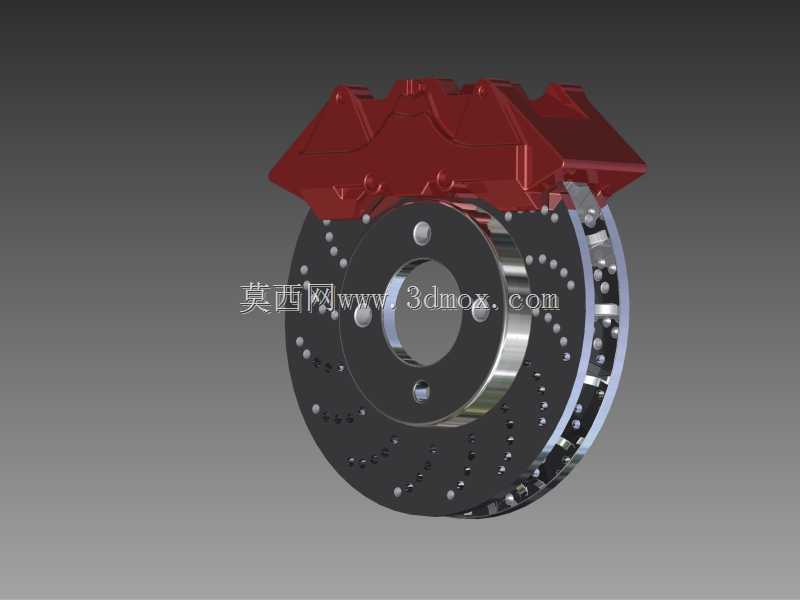

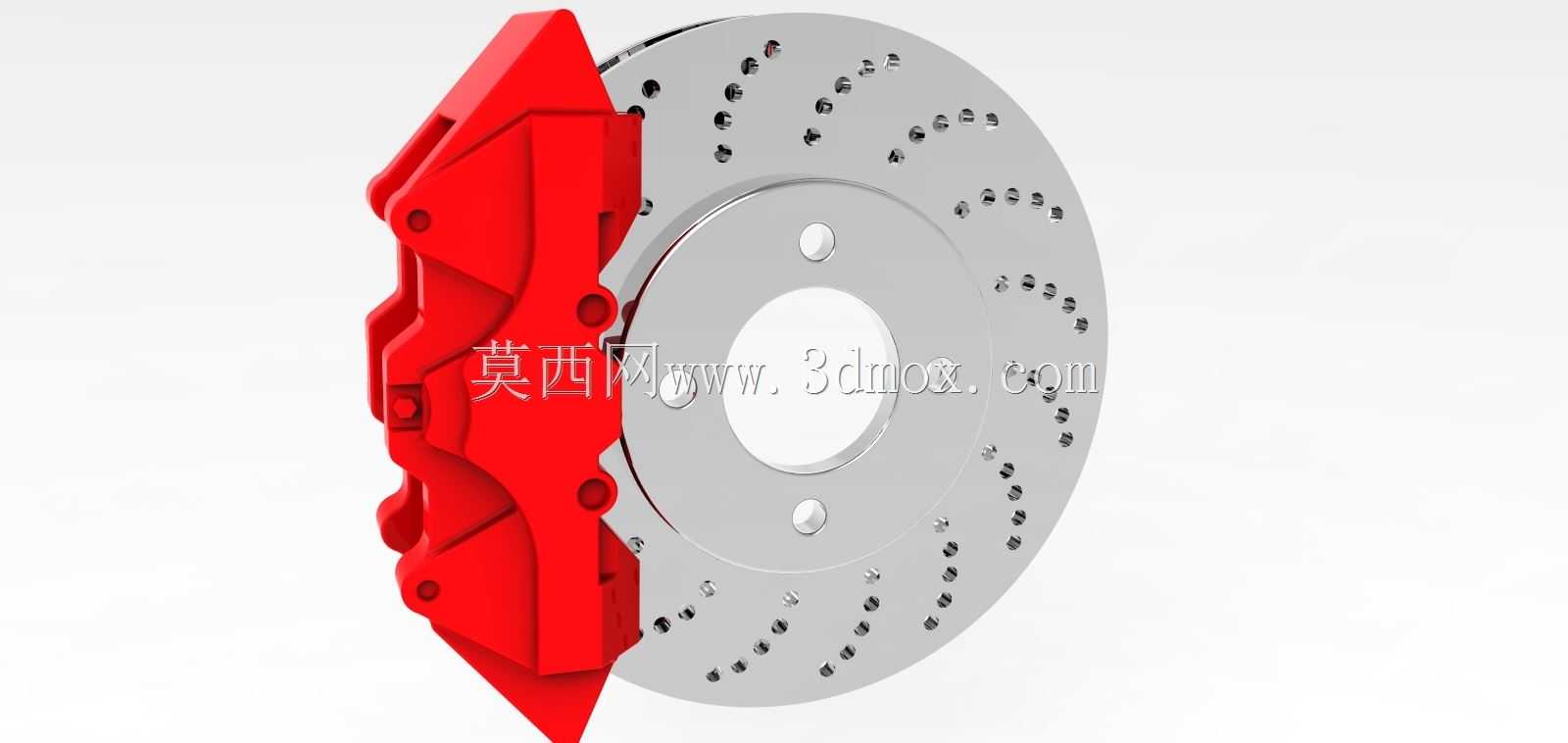

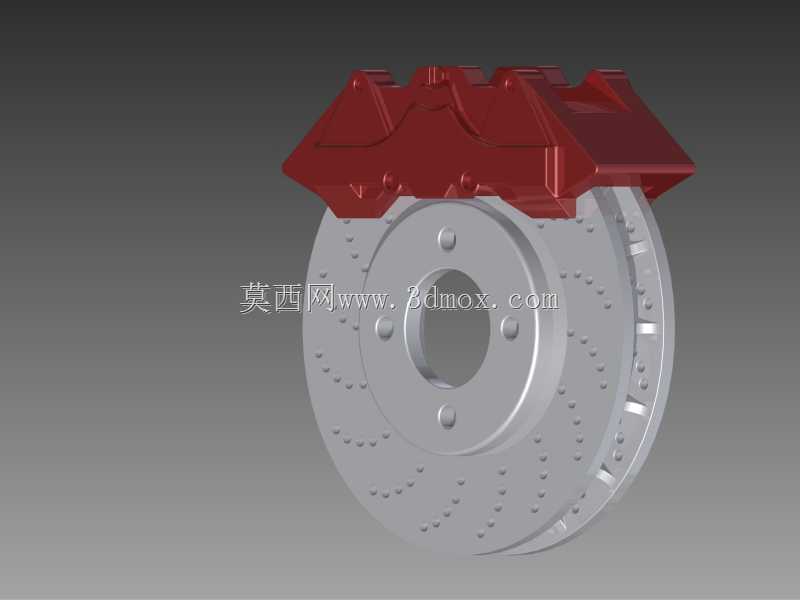

从功能特性来看，该结构采用浮动式卡钳搭配通风钻孔制动盘的组合方案，制动盘表面的钻孔设计可以快速排散制动过程中摩擦片与盘面摩擦产生的粉尘，同时在雨天行驶时能够快速破除盘面水膜，避免水衰退现象导致制动距离拉长；通风盘内部的导流风道可以在车轮转动时形成主动气流，将制动产生的高温快速带出，降低连续制动后的热衰减幅度，保障长下坡、频繁制动场景下的制动稳定性。红色的卡钳壳体采用高刚性铸铁材质设计，内部集成了制动活塞、摩擦片推送结构、油封防尘结构，在制动液压建立时，活塞会推动内侧摩擦片压向制动盘，同时卡钳本体在导向销上浮动滑移，带动外侧摩擦片同步夹紧制动盘，通过摩擦力将车轮的转动动能转化为热能散逸，实现车辆减速。

在设计思路上，整个结构优先保障制动刚性与受力均匀性，卡钳的受力筋布局经过受力优化，能够在最大制动压力下保持形变量在安全阈值内，避免摩擦片偏磨导致的制动抖动问题；制动盘的安装孔位采用节圆直径标准化设计，能够兼容同平台多款车型的轮毂轴承安装尺寸，降低配套适配的开发成本；卡钳与转向节的连接点位预留了刹车片磨损后的调整余量，在摩擦片磨损到极限位置前，不需要额外调整安装间隙，日常维保仅需定期检查摩擦片厚度与盘面磨损情况即可。同时整个结构的重量经过轻量化优化，在保障结构强度的前提下尽可能降低簧下质量，提升悬架的响应速度与整车行驶的操控质感，摩擦片的接触面积经过匹配计算，能够在常规制动液压下输出足够的制动力，不会出现制动踏板过硬或者制动力不足的问题，兼顾日常城市通勤的制动平顺性与紧急工况下的制动效能需求。
