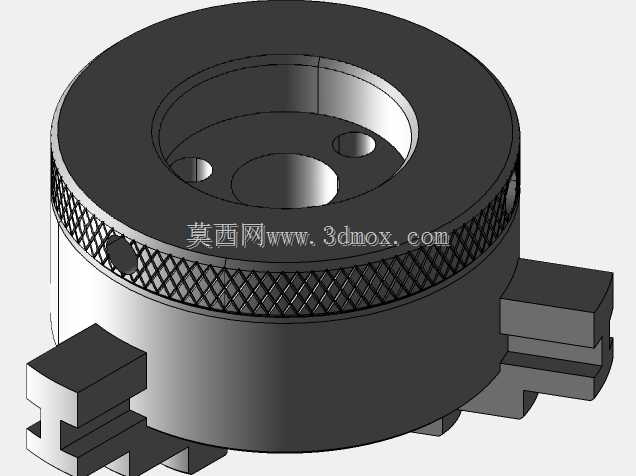

65毫米规格三爪自定心卡盘结构设计

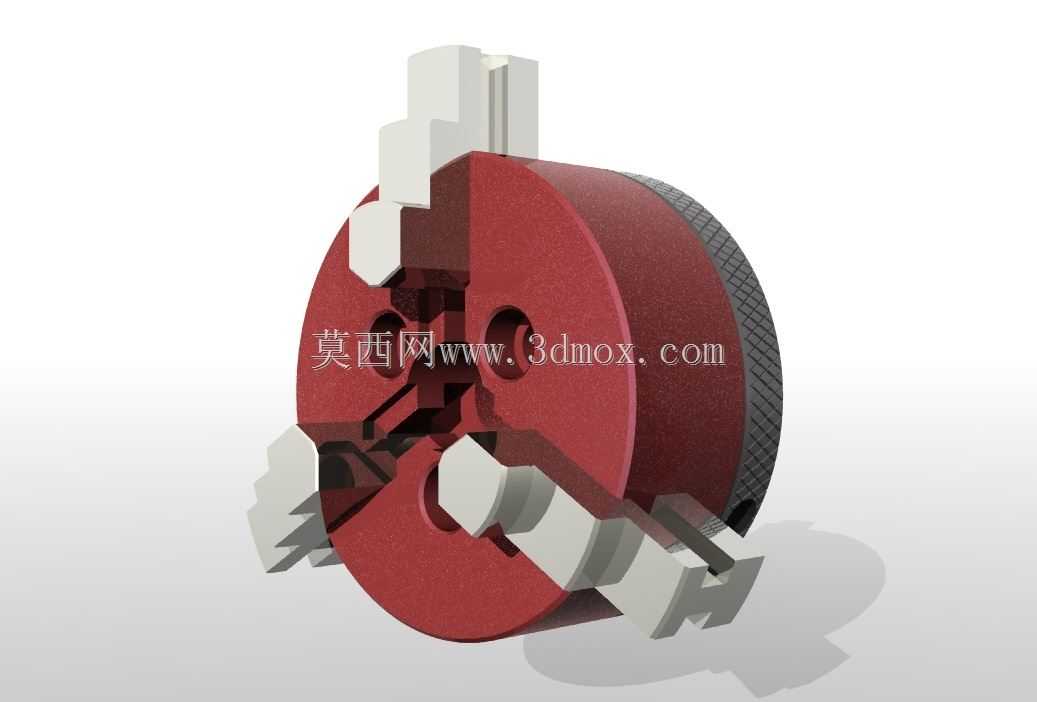

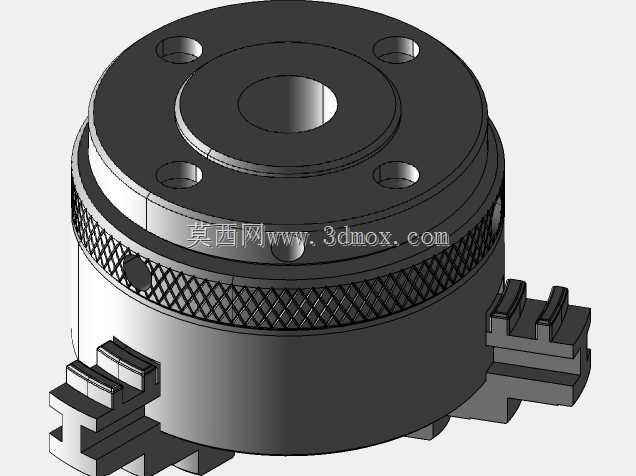

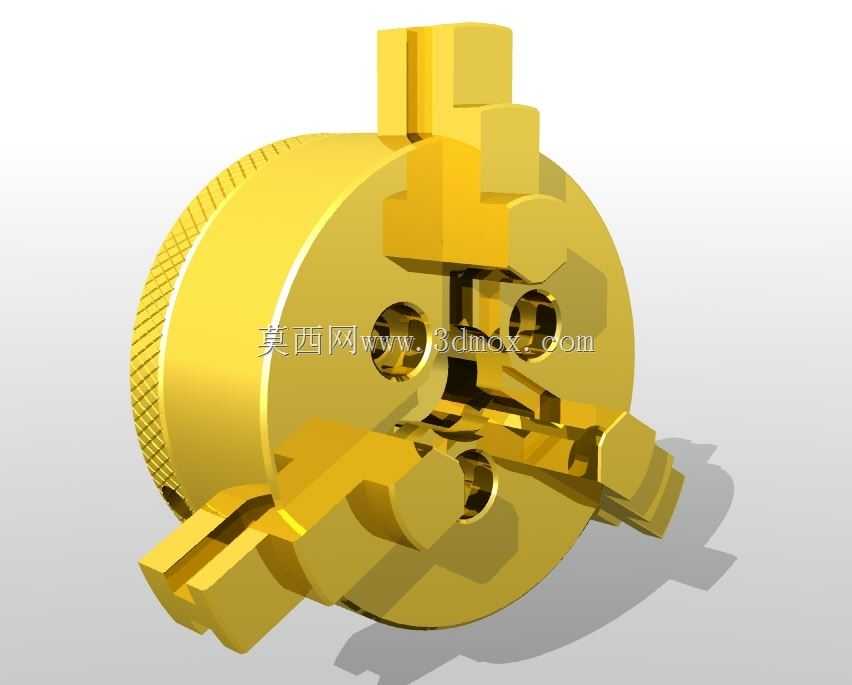

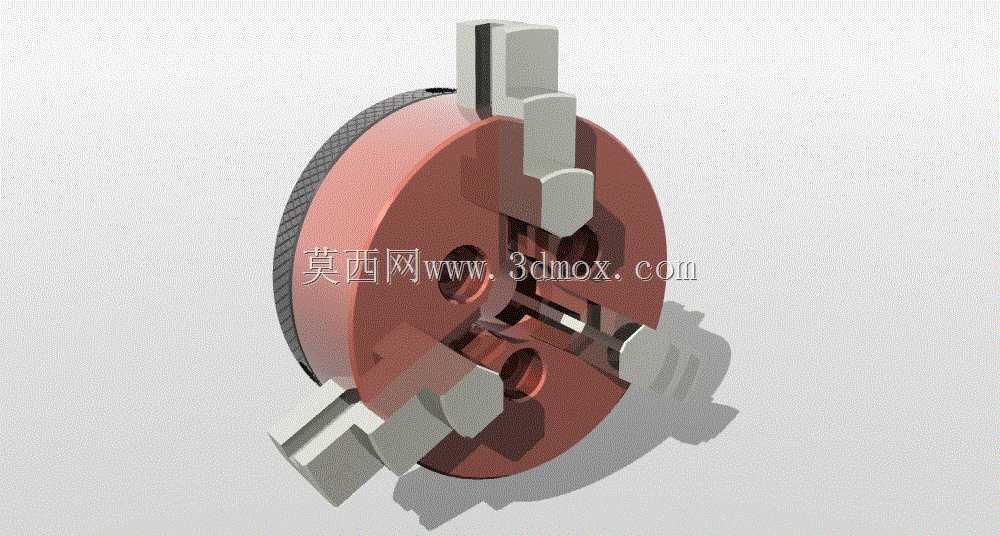

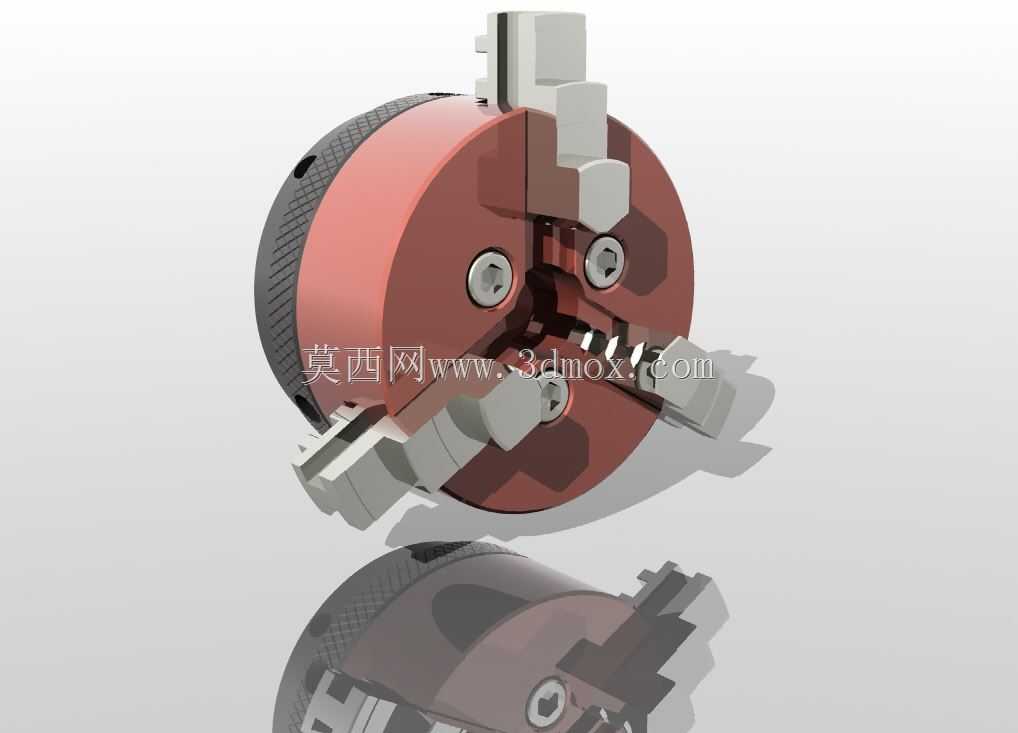

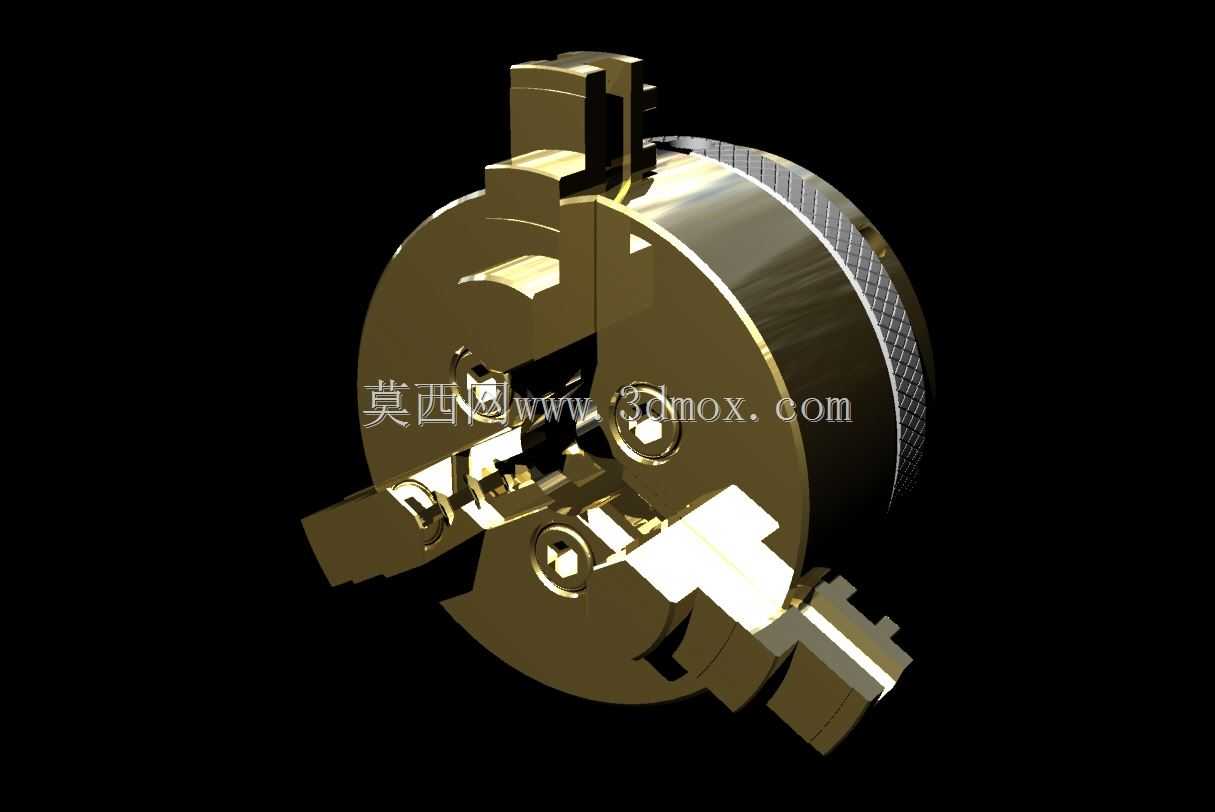

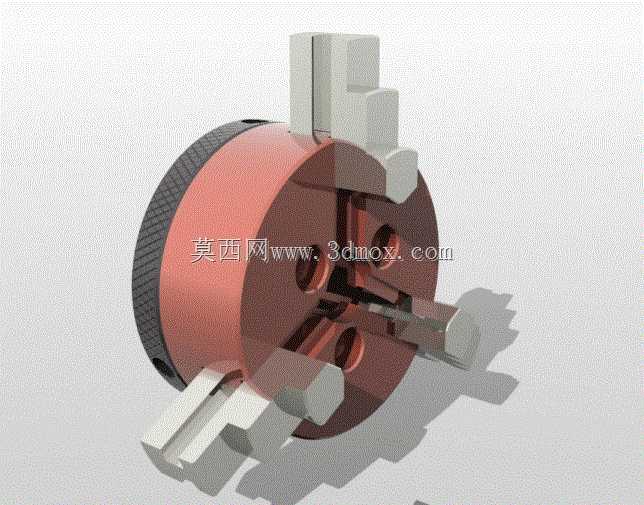

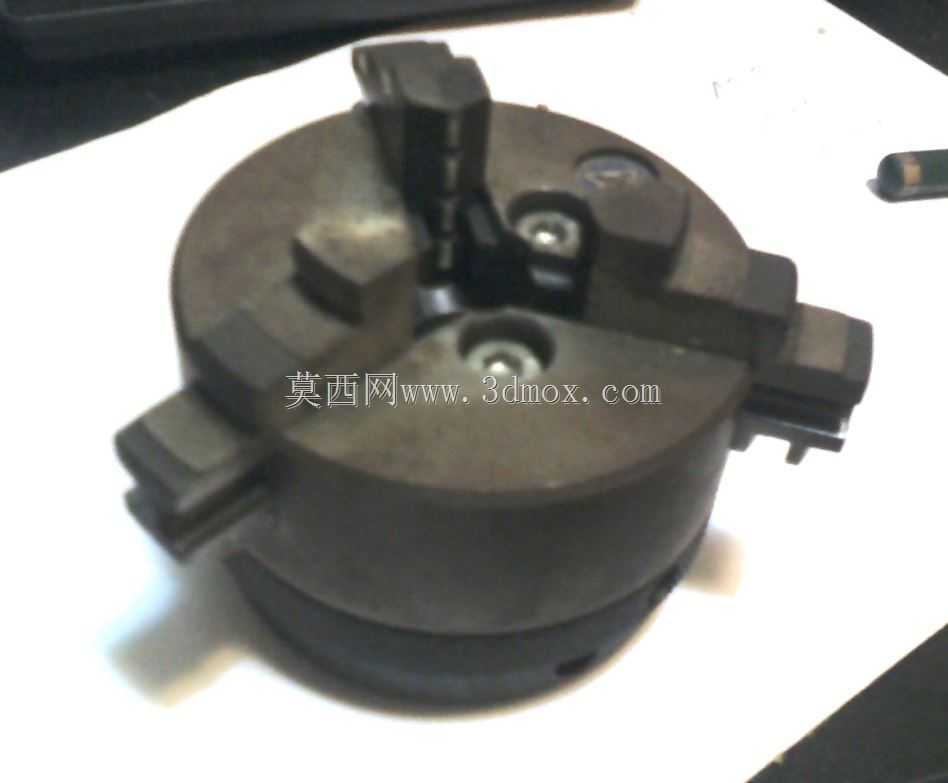

这款65毫米规格的三爪卡盘是小型机床加工场景中极为常用的夹持工装，主要适配台式车床、小型仪表车床、桌面级数控车床以及专用磨削、铣削设备的主轴安装端，承担棒料、盘类小型工件的装夹定位任务，在精密小零件加工、教学实训设备、小型五金件批量生产场景中应用广泛，能够满足小尺寸工件加工过程中对夹持同轴度、装夹便捷性的核心需求。从实际用途来看，该卡盘通过三个同步径向移动的卡爪实现工件的自动定心夹持，无需操作人员反复找正工件中心，能够大幅缩短小型工件的装夹辅助时间，尤其适合圆形、正三边形、正六边形截面的棒料或盘件装夹，夹持过程中三个卡爪的同步运动由卡盘内部的平面螺纹结构驱动，转动卡盘端面的驱动扳手即可带动三个卡爪同步向心或离心移动，实现对不同直径工件的夹紧与松开。在功能特性设计上，这款小尺寸卡盘针对小型加工场景的负载特性做了结构优化，卡盘主体采用高强度合金材质打造，盘体边缘设置防滑滚花结构，便于手动微调时的握持操作，三个卡爪采用分体式可换结构，钳口部位做了防滑齿形处理，能够在保证夹持力的同时避免夹伤工件表面，卡爪的行程设计覆盖了从小直径细棒料到接近卡盘最大外径盘件的夹持范围，适配多数小型加工场景的工件尺寸需求。设计思路上，这款卡盘严格遵循小型机床夹具的紧凑化设计原则，整体外径控制在65毫米，盘体厚度做了轻量化减薄处理，既保证了卡盘自身的结构刚性，又尽可能降低了对机床主轴端部的空间占用，安装端采用标准的主轴连接接口设计，能够直接适配对应规格的机床主轴法兰，无需额外制作过渡连接盘，卡盘内部的传动螺纹采用精密加工工艺，保证三个卡爪的移动同步误差控制在极小范围内，确保装夹后工件的回转同轴度满足精密加工要求。从安装边界来看，这款卡盘的安装定位止口、连接螺栓孔位均匹配小型仪表车床的标准主轴端部尺寸，安装后卡盘的最大回转外径不超出小型机床的护罩防护范围，卡爪完全张开时的最大外径也不会与机床床身、刀架等部件发生运动干涉，适配多数桌面级加工设备的安装空间要求，同时卡盘的整体重量控制在合理区间，不会给小型机床的主轴带来额外的负载负担，能够保证主轴高速回转时的动平衡稳定性。
