立式锅炉配套蒸汽机交流发电装置

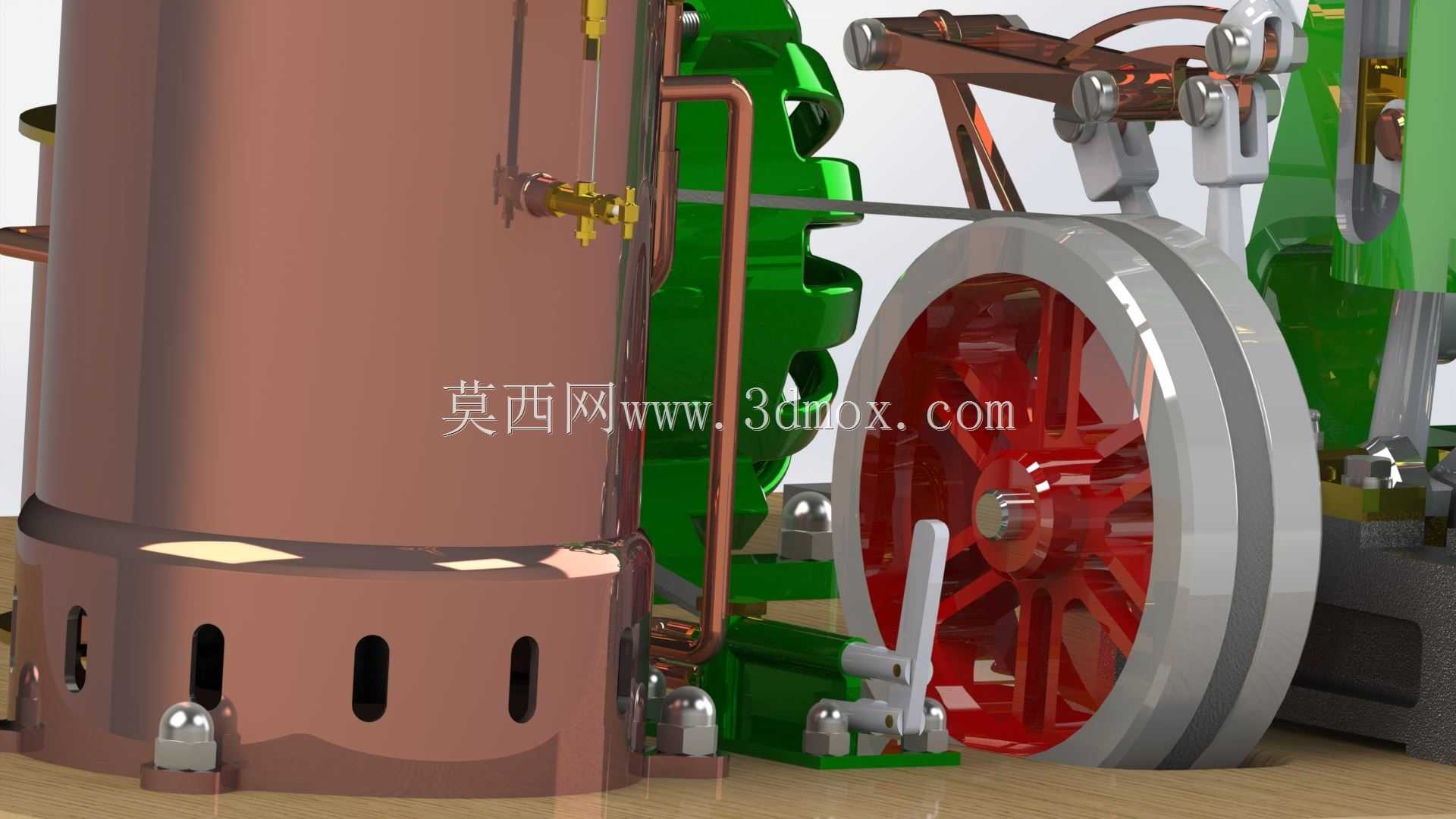

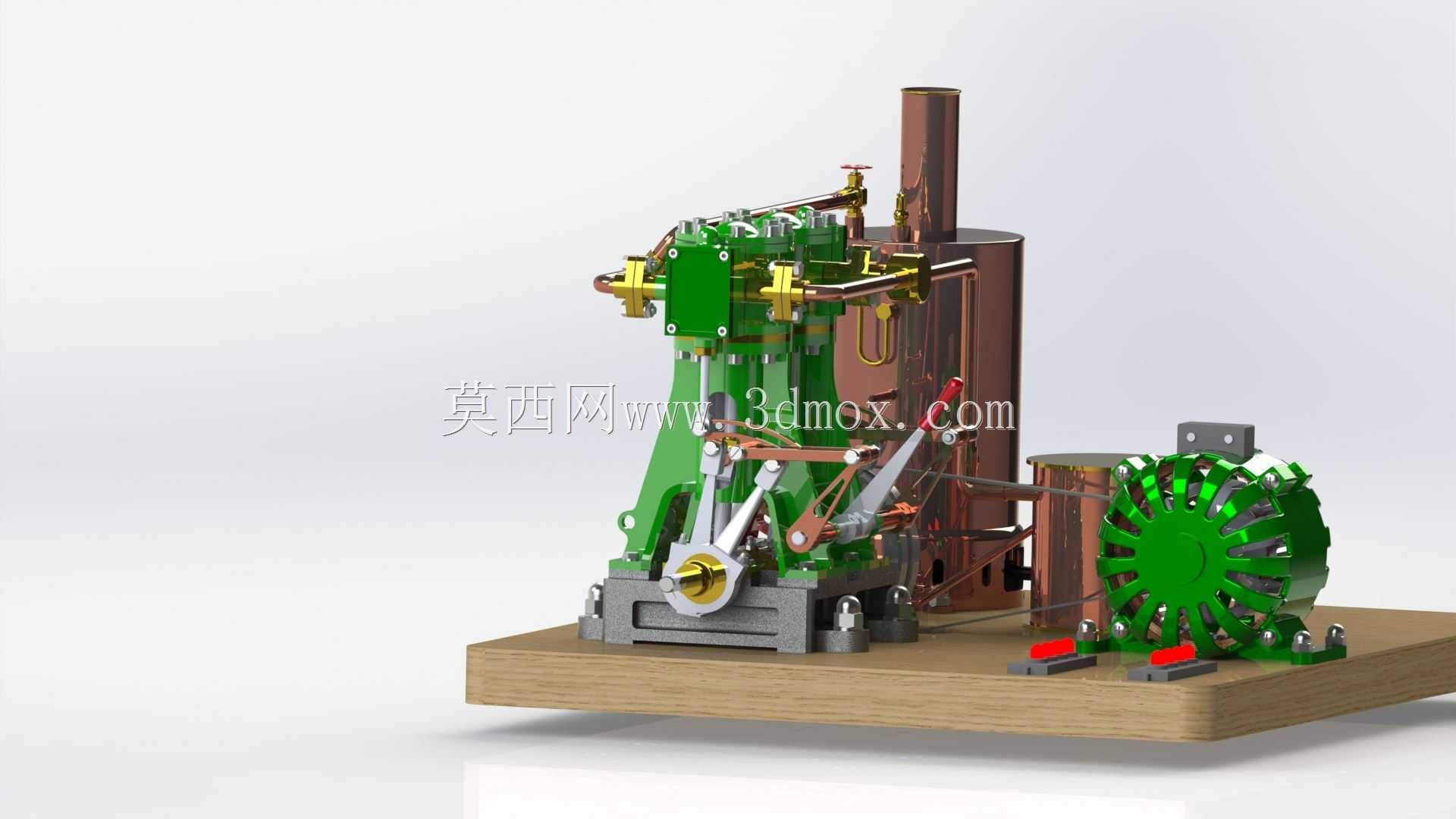

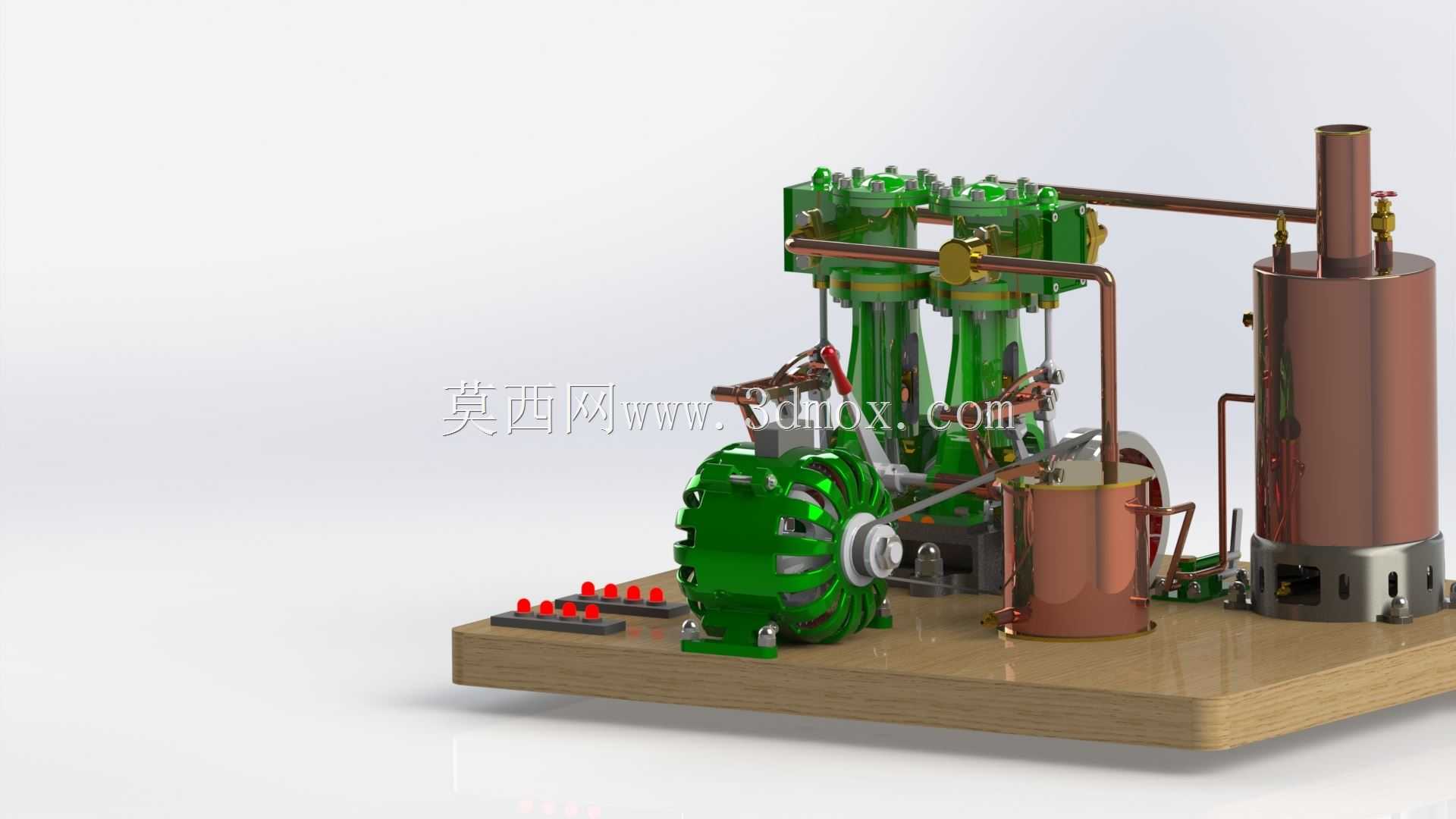

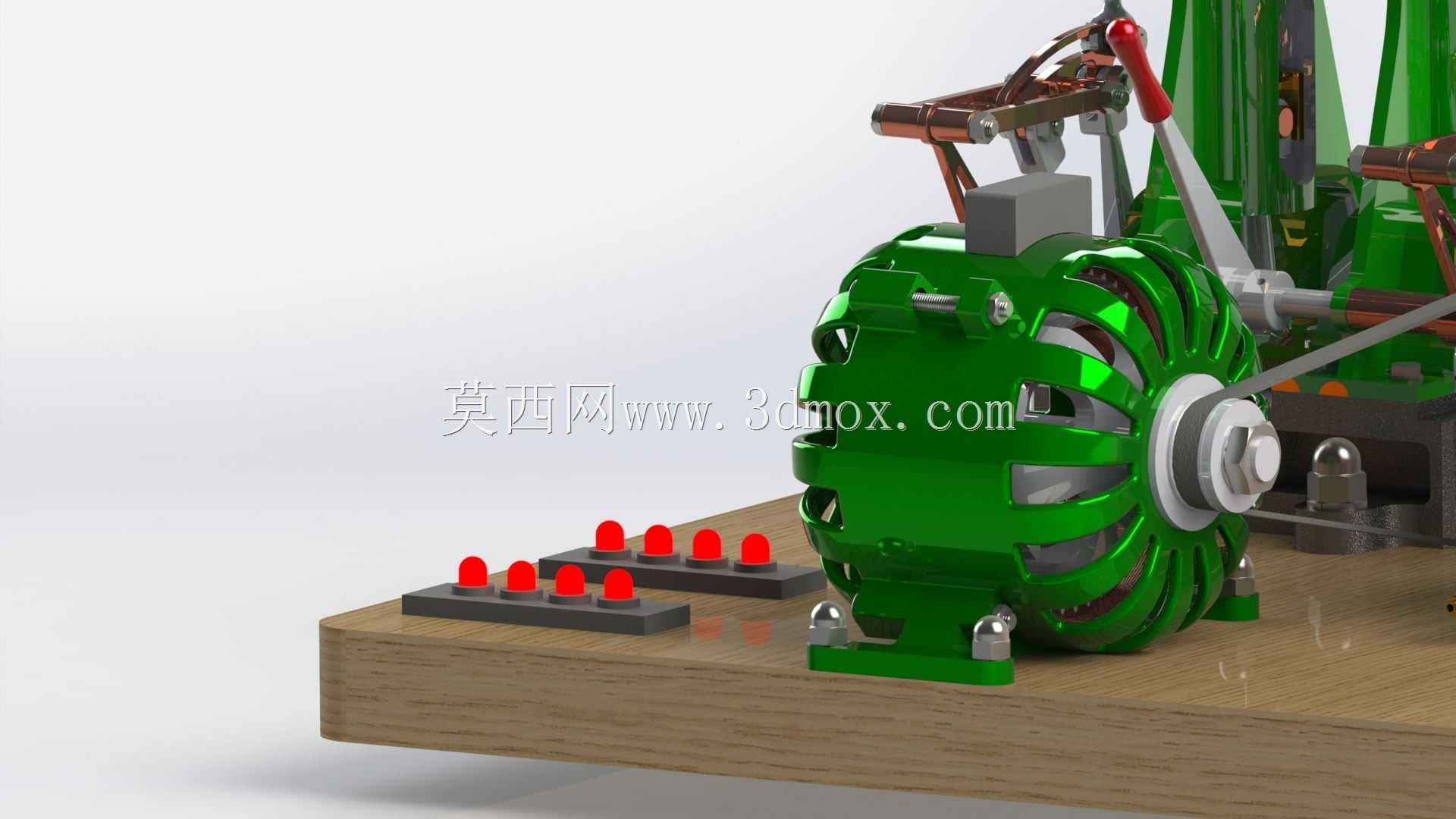

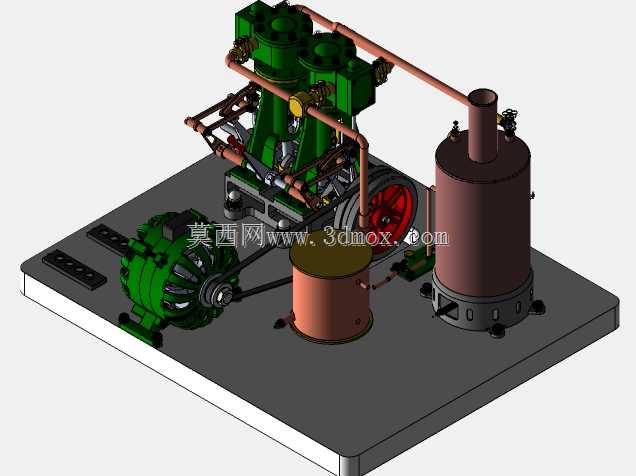

这套集成化动力发电装置，主要面向小型分布式能源供给场景、教学实训演示场景以及复古动力装置复刻研发场景使用，可完整实现从燃料化学能到热能、机械能再到交流电能的全能量转换流程，无需额外搭配独立的动力发生单元或发电单元即可独立完成整套发电作业。在实际应用中，该装置既可以作为小型离网场景下的应急供电单元，为低功率照明、小型实验设备提供稳定的交流电力输出，也可以作为热能动力相关专业的实训教具，直观展示蒸汽动力循环、电磁感应发电的完整工作过程，帮助学习者理解能量转换的核心逻辑。整套装置采用一体化集成设计思路，将立式锅炉、预热器、蒸汽动力输出单元以及交流发电机整合在同一木质安装基座上，各功能单元之间通过刚性传动结构与蒸汽管路直接连接，省去了冗余的外接管路与外置传动部件，大幅降低了装置的安装调试难度，同时也减少了管路传输过程中的蒸汽热量损耗与传动过程中的机械能量损失。其中立式锅炉采用立式竖筒结构设计，炉膛与储水腔的布局经过优化，可在较小的占地空间内实现快速产汽，配套的预热器可利用锅炉排出的高温烟气余热对锅炉进水进行预加热，进一步提升整套装置的热利用效率，减少燃料消耗。蒸汽动力单元将锅炉输出的高压蒸汽热能转化为旋转机械能，通过刚性联轴器直接与交流发电机的输入轴连接，省去了中间变速传动结构，既降低了传动过程中的机械损耗，也减少了装置运行过程中的振动与噪音。交流发电机采用外露式散热结构设计，外壳带有均匀分布的通风槽道，可在运行过程中通过自然风冷实现快速散热，保证长时间运行时的绕组温度处于合理区间，避免过热导致的绝缘老化问题。整套装置的安装基座采用平整的实木板材加工而成，所有功能单元均通过固定螺栓与定位销直接安装在基座表面，安装边界清晰规整，各操作手柄、接线端子均布置在操作人员易于触及的位置，操作区域与高温锅炉区域保持了足够的安全距离，既方便日常操作与维护，也能避免运行过程中操作人员误触高温部件造成安全隐患。装置配套的接线端子排采用模块化布局，可直接外接用电负载或电力检测设备，方便进行输出参数的测量与负载调试，整套装置的结构紧凑，各部件的装配关系清晰可见，既具备实际的动力发电功能，也能直观展示蒸汽发电系统的完整结构组成。
