间歇传动演示用日内瓦机构结构设计

日内瓦机构作为经典的间歇运动传动构件，在自动化生产线的转位输送、多工位加工台的工位切换、轻工包装设备的定长送料、影视放映设备的胶片步进输送等场景中有着极为广泛的应用，能够将主动件的连续匀速旋转运动，转化为从动件的周期性间歇转位动作，实现工位切换、步进送料、分度定位等核心功能，相比其他间歇传动结构，它具备传动平稳、定位精度高、启停冲击小、结构紧凑易维护的显著优势。

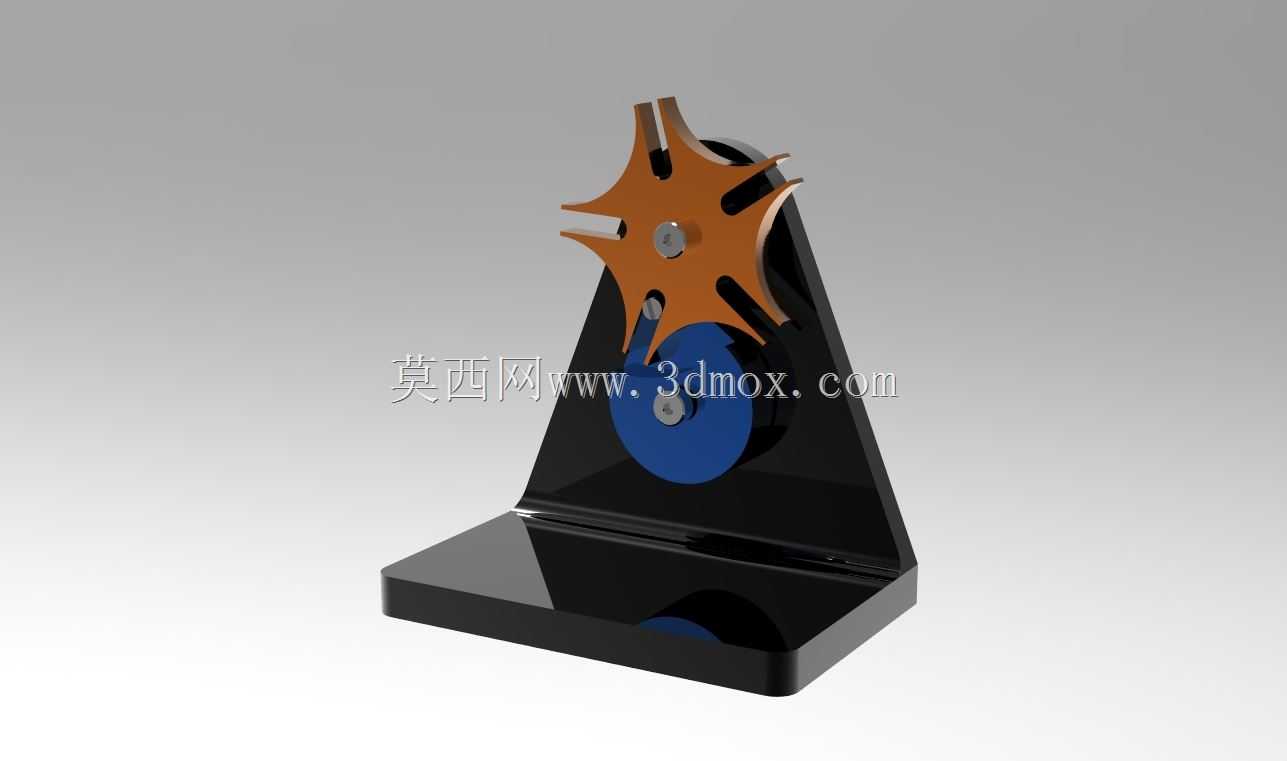

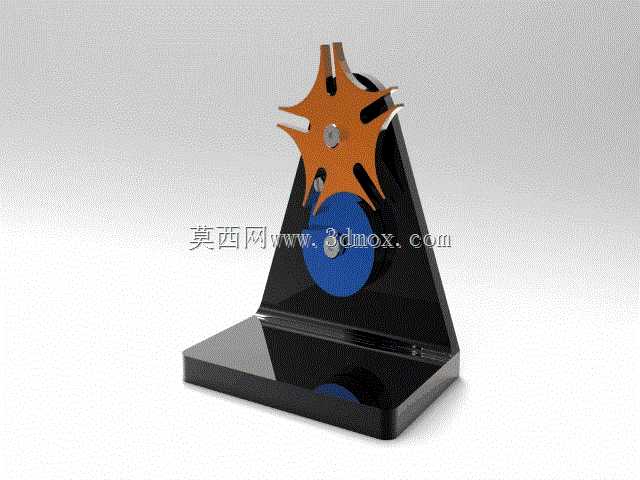

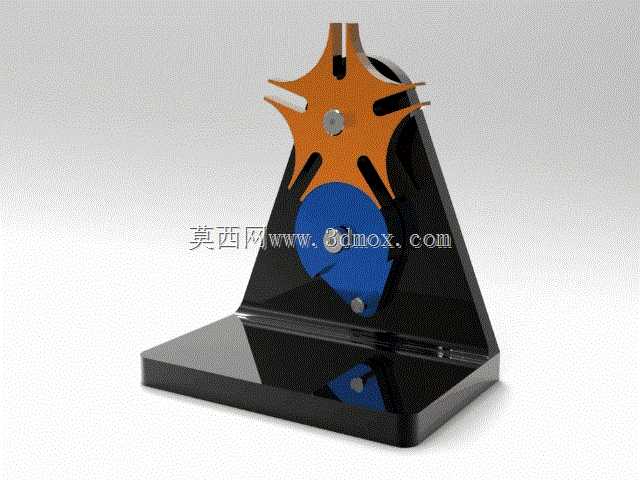

这套日内瓦机构采用立式支撑基座的整体布局，底部为平整的矩形安装底座，可直接通过螺栓固定在设备安装台面或实验台架上，安装边界预留了充足的紧固件操作空间，无需额外设计转接安装板即可完成装配；支撑部分采用三角形立式支架结构，在减轻整体自重的同时保证了支撑刚度，避免高速运转时产生结构形变影响传动精度。主动拨盘与从动槽轮的中心距经过精准计算，拨盘上的圆柱销能够顺滑嵌入槽轮的径向槽内，带动槽轮完成固定角度的转位，当圆柱销脱离槽轮后，槽轮上的凹锁止弧会与主动拨盘上的凸锁止弧紧密贴合，实现槽轮的精准锁止，避免工位偏移。

设计过程中重点优化了槽轮的槽型轮廓与拨盘销的接触曲面，有效降低了传动过程中的接触应力与摩擦损耗，延长构件的使用寿命；外露的传动结构搭配高对比度的构件配色，既可以作为机械原理教学的演示教具，直观展示间歇传动的运动逻辑，也可直接集成到小型自动化设备中作为分度传动单元使用。整体结构的运动间隙经过合理调校，运转过程无卡滞、无明显回差，转位过程的加速度曲线平滑，能够有效降低启停阶段的冲击振动，适配中低速间歇传动的使用需求，安装时仅需保证主动轴与动力输出端的同轴度，即可快速完成整机的装配调试，适配不同场景的安装使用需求。
