可调可锁定角度球头连接结构

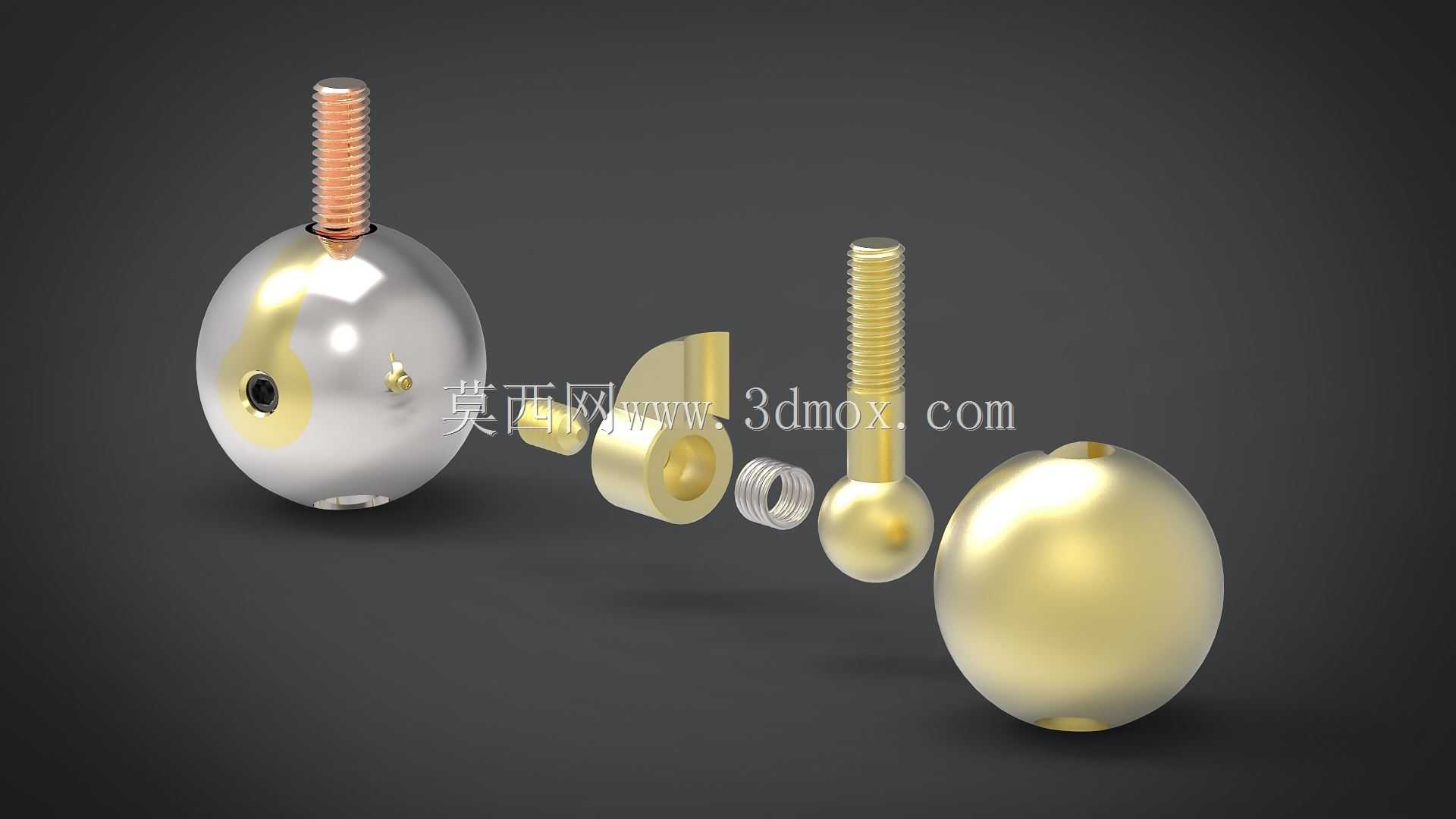

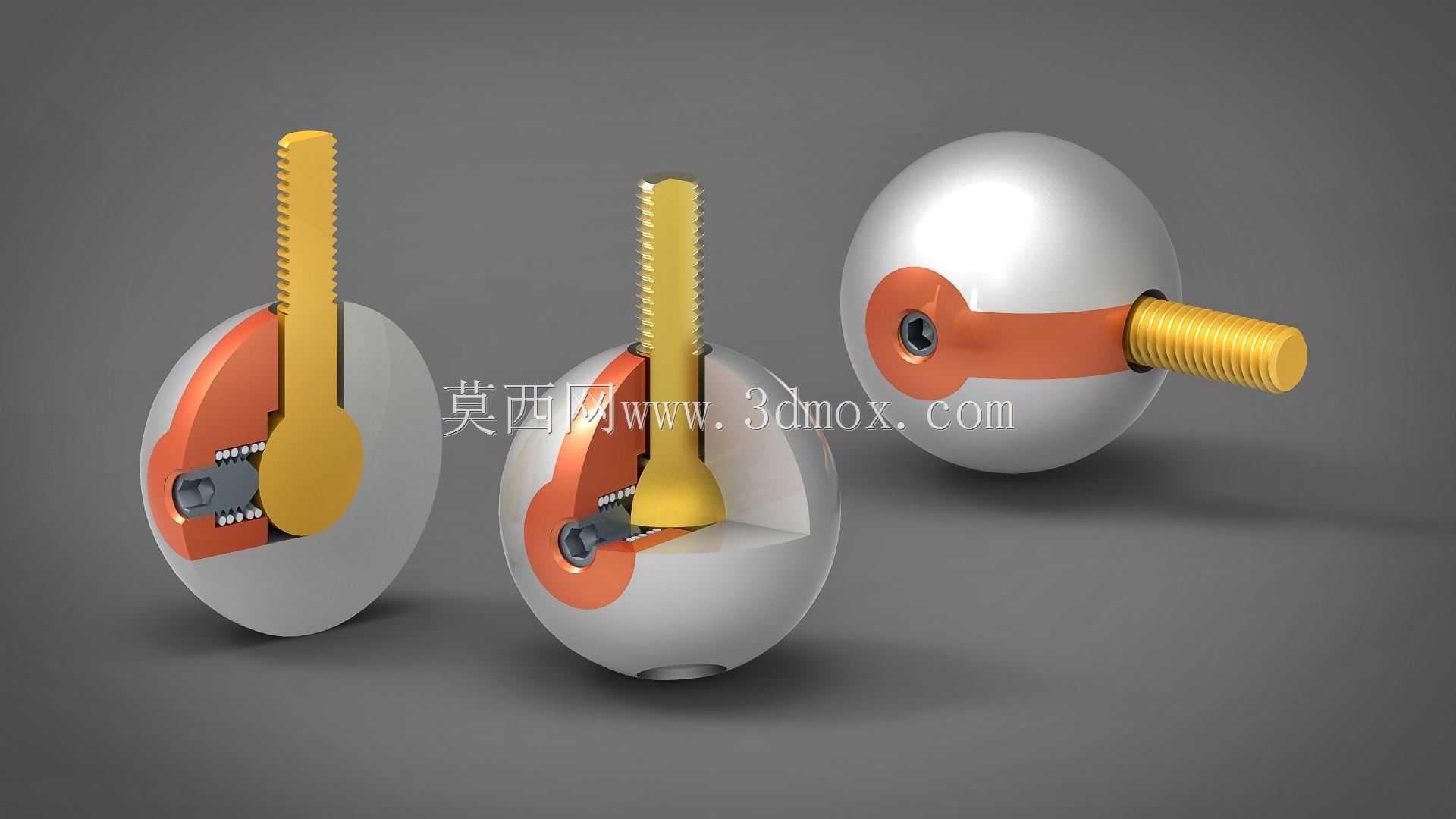

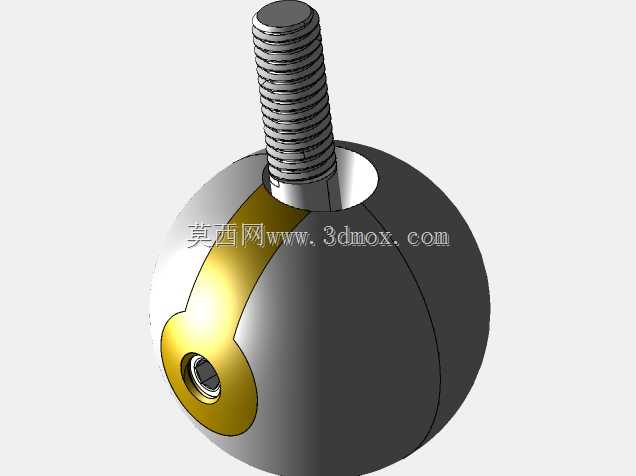

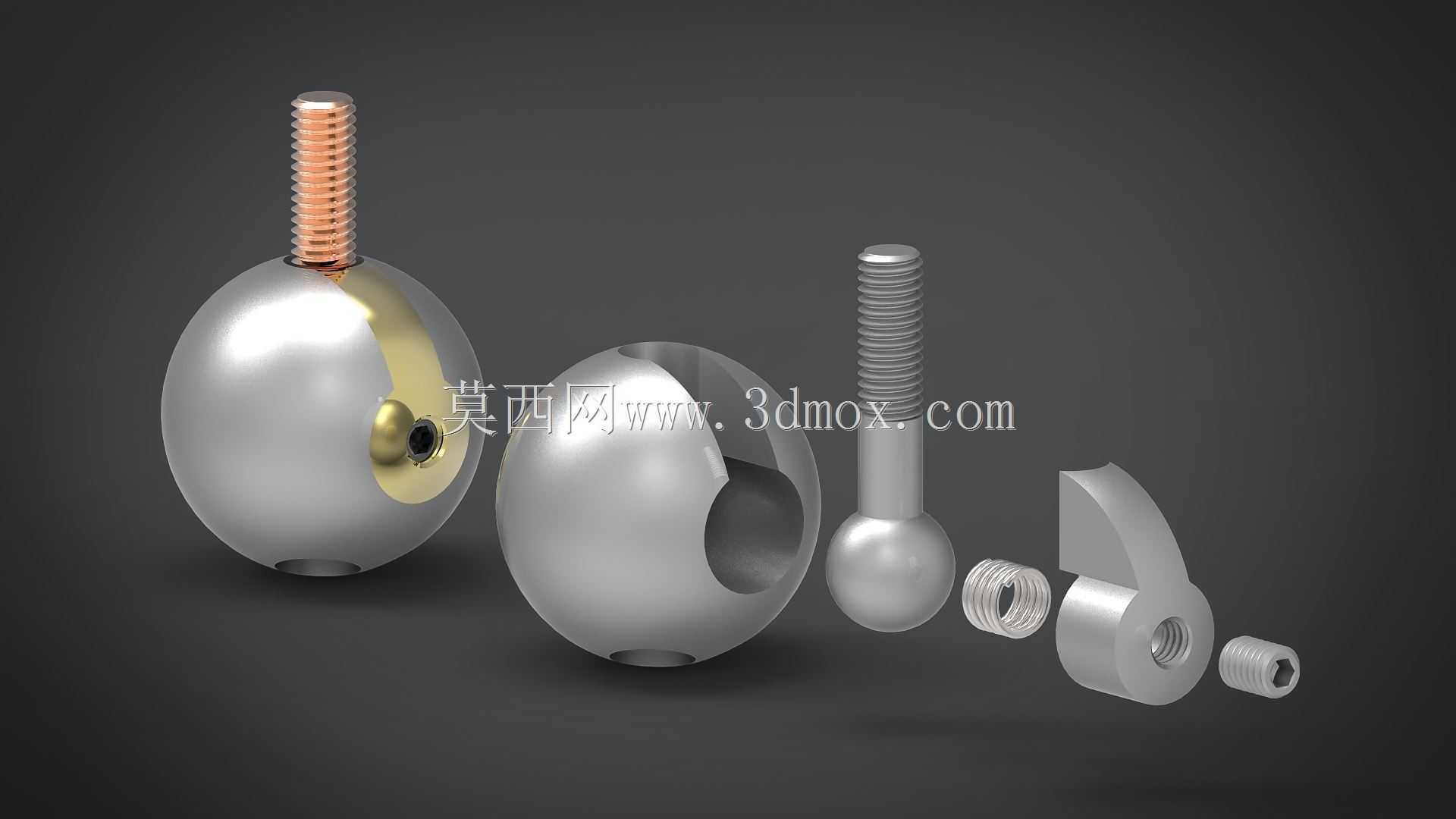

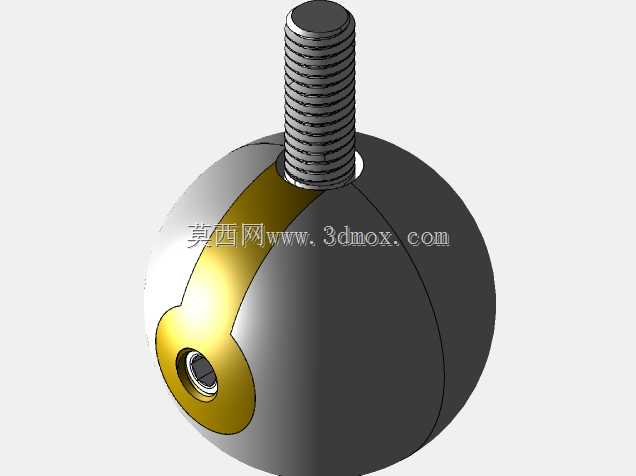

这款可调可锁止的球头连接结构，主要面向需要小范围角度偏转补偿、同时要求到位后保持姿态稳定的机械连接场景，常见于小型工装夹具定位端、精密检测设备探头安装座、自动化设备的可调工位支撑、小型实验装置的姿态调节节点等应用场景，能够替代传统固定铰接件无法兼顾灵活调节与位置锁止的痛点，在需要频繁微调安装角度、且调节完成后不能出现位置偏移的工况下具备突出的使用优势。该结构整体采用球形铰接作为核心运动基础，将球头嵌装于配套的球座腔体内部，依靠球面的全向转动特性实现小角度范围内的自由偏转，能够适配安装面存在角度偏差、或者工作端需要调整指向的装配需求，避免硬连接带来的装配应力集中问题，有效降低连接部位的疲劳损坏概率。结构内部集成了弹性顶紧与螺纹锁止的复合锁紧机构，当角度调整到位后，通过端部的螺纹件旋进施压，配合内置的弹性元件将锁紧力均匀传递到球头表面，实现球头与球座之间的无间隙锁止，锁止后能够承受一定的径向与轴向载荷，不会在设备运行振动、外力触碰下出现角度偏移，同时弹性元件的存在能够补偿长期使用带来的接触面磨损，始终保持稳定的锁紧力矩，延长结构的整体使用寿命。在设计思路上，该结构采用分体式装配逻辑，将球座拆分为两个对称半壳结构，既方便内部锁紧组件、弹性件的预装，也降低了球面加工的工艺难度，不需要复杂的内部成型工序即可完成高精度球面的加工，有效控制生产制造成本；球头端部集成外螺纹连接柱，能够直接与配套的带内螺纹工件进行快速装配，不需要额外设计转接结构，大幅压缩装配环节的工作量。从安装边界来看，该结构外球直径为15mm，整体外轮廓为规整球形，安装时仅需要在安装基体上预留直径匹配的球座安装孔，同时预留3.75mm的可变角度运动空间，避免偏转过程中与周边结构发生运动干涉；球座内部设置宽度3mm的球槽，配合6mm直径的内球接触面，能够保证球头转动过程中的导向稳定性，不会出现径向窜动；内置压缩弹簧孔径3.5mm，适配外径3.4mm、钢丝直径0.4mm的标准压缩弹簧，采购替换十分便捷；锁紧端采用M2.5长压螺纹副，球径6mm位置设置M3螺纹锥用于锁紧力传导，螺纹规格均采用通用标准尺寸，后期维护更换配件不需要定制加工。整体结构紧凑小巧，没有多余的外凸结构，安装后不会占用过多的设备空间，既可以作为独立的铰接调节单元单独使用，也可以集成到其他功能组件内部作为角度调节模块，适配性较强。
