五轴伺服驱动机械夹爪机械手结构设计

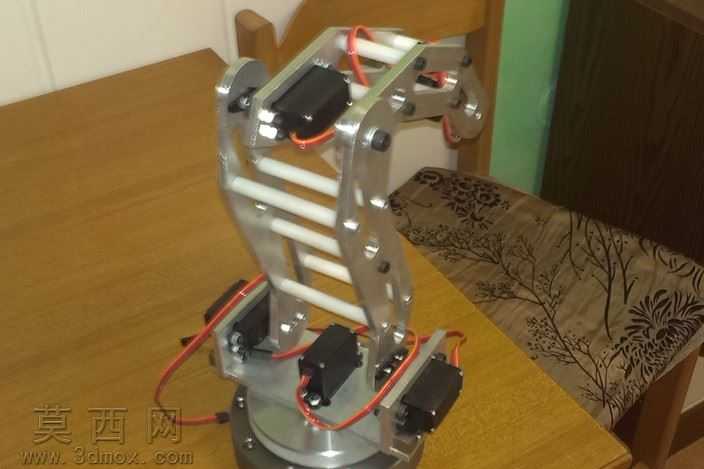

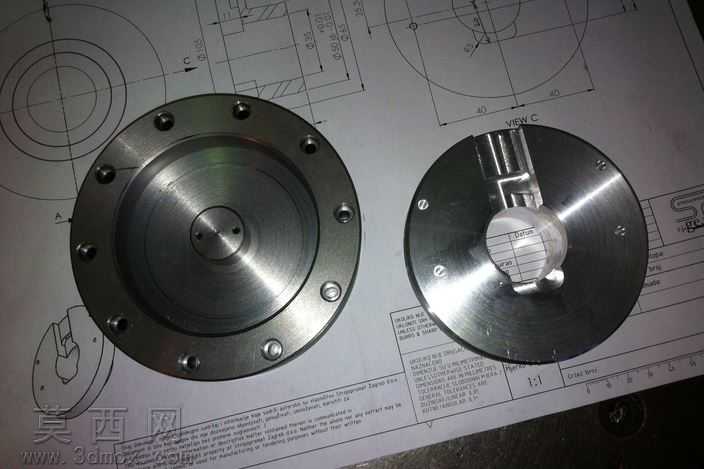

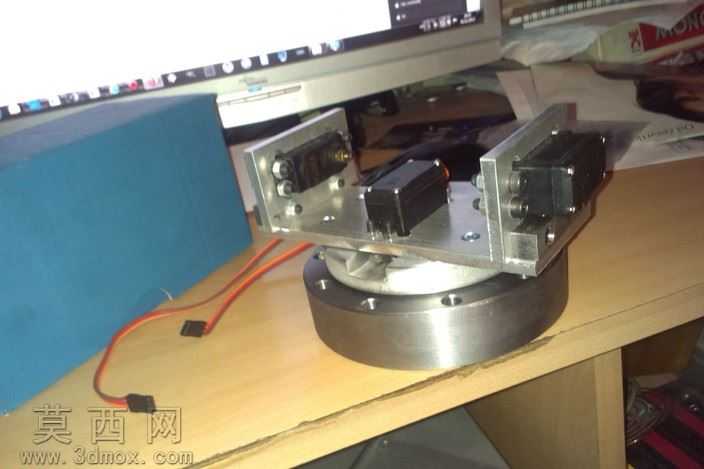

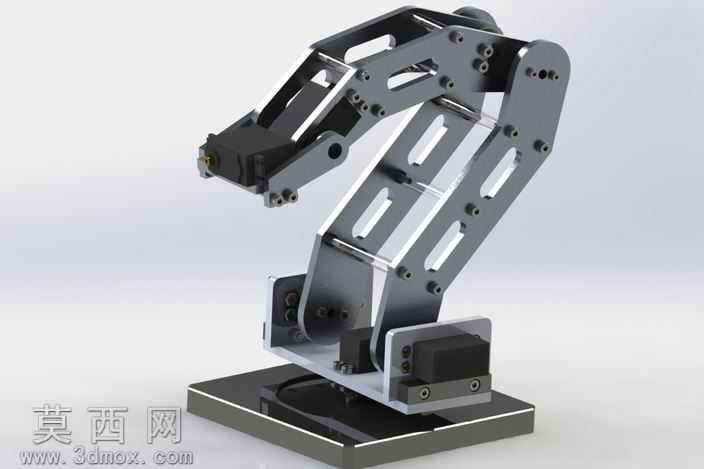

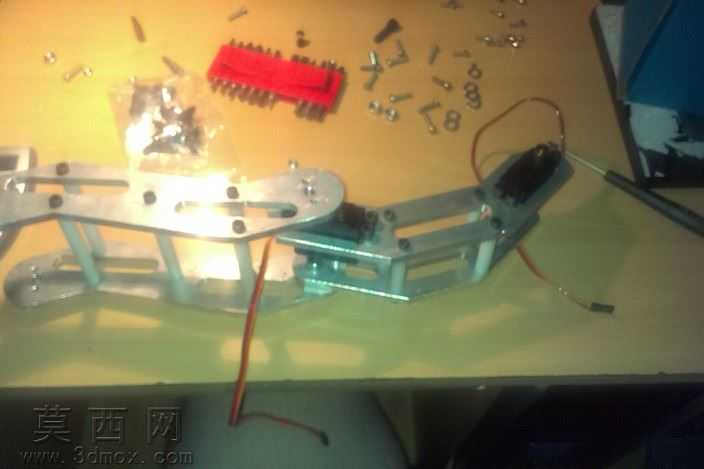

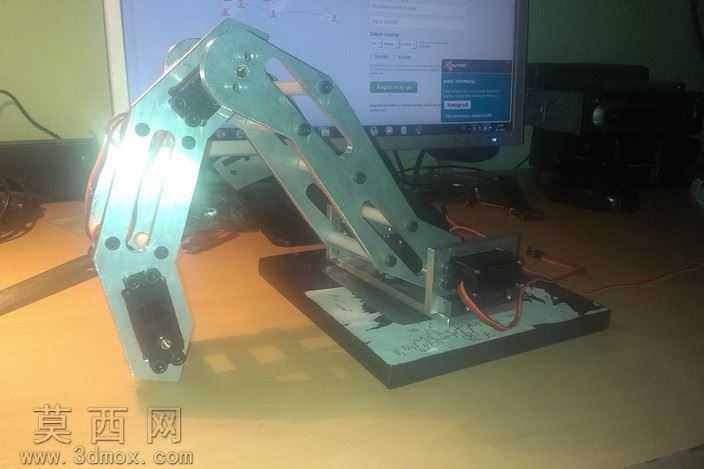

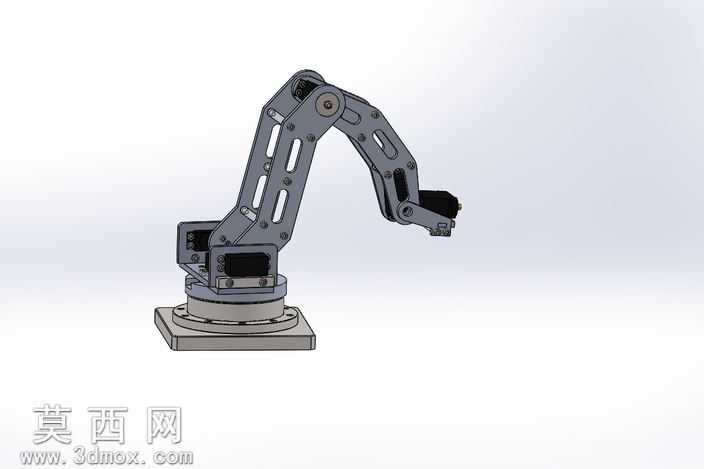

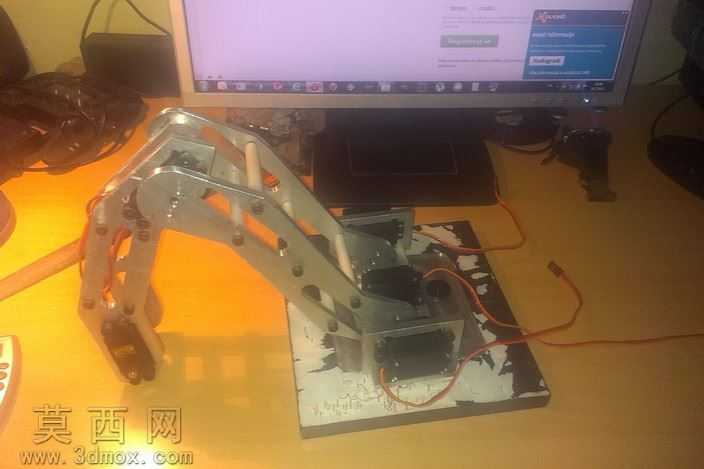

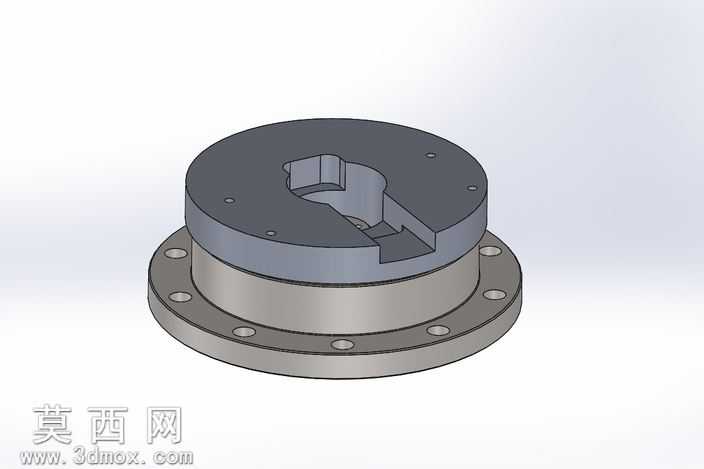

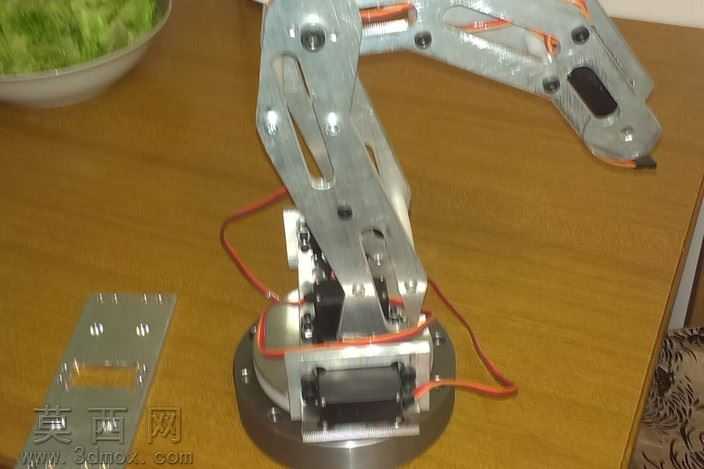

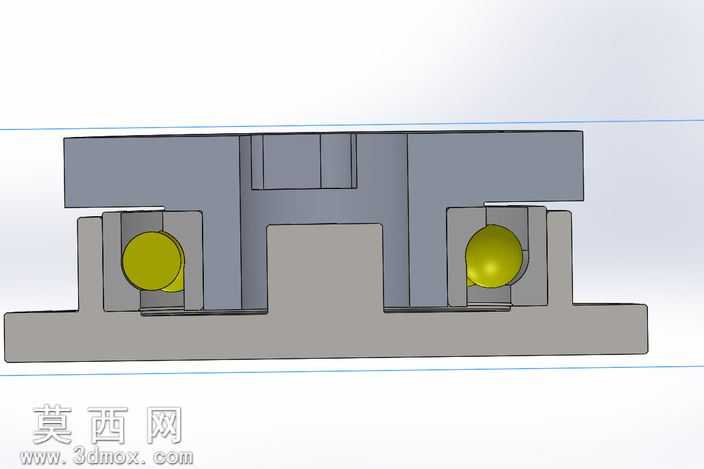

本款五轴机械夹爪机械手采用三维参数化建模完成整体结构搭建，建模过程中针对多关节联动的运动逻辑做了完整的结构约束，确保各旋转轴的运动范围符合实际舵机的转动行程，避免出现运动干涉问题。整体结构以铝合金板材作为主要基材的设计参考，建模时还原了板材切割、折弯、打孔的加工特征，底座部分设计有圆形安装法兰结构，预留了标准螺栓安装孔位，可直接固定在工作台面或移动载具上，保证设备运行时的结构稳定性。关节驱动部分参考MG995伺服舵机的实际安装尺寸做了适配设计，每个关节处都预留了舵机嵌入槽与走线空间，红色供电与信号线缆的走线路径在建模时做了避让规划，避免关节转动时挤压磨损线缆，夹爪末端的开合结构采用连杆传动设计，可实现稳定的夹持动作，适配不同形状的小型工件抓取需求。建模过程中针对初始版本的装配偏差做了结构优化，调整了侧板的平行度公差，修正了舵机安装孔的位置偏差，通过重组孔位布局解决了初始设计中侧板装配错位的问题，所有连接孔位都匹配标准螺栓规格，无需二次加工即可完成实物装配。设计阶段预留了末端执行器的快换接口，后续可快速替换夹爪、吸盘等不同功能的主轴附件，无需改动整体臂体结构即可适配不同的作业场景，建模时完成了基础的运动仿真验证，确认五轴联动时各臂段无碰撞冲突，夹持动作的传动路径顺畅无卡滞，整体结构兼顾了轻量化与结构刚性，板材镂空设计在保证结构强度的同时降低了整体臂体重量，可有效降低舵机的负载压力，提升运行稳定性与动作响应速度，适合用于小型自动化分拣、教学演示、轻型工件搬运等场景的二次开发使用。
