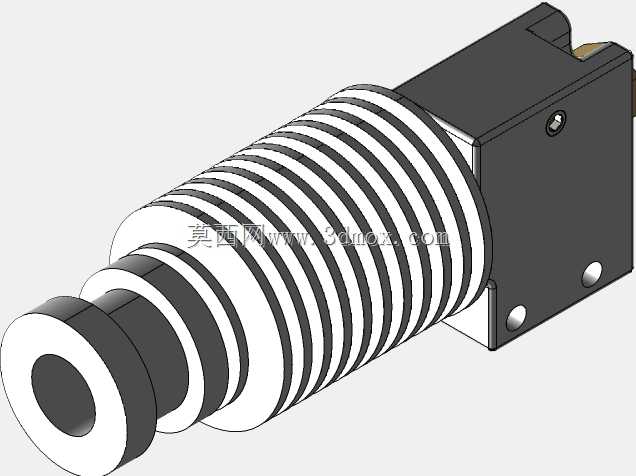

FDM熔融沉积3D打印机E3D火山挤出热端结构

该结构为FDM熔融沉积成型3D打印机的核心挤出加热终端部件，主要应用于桌面级及工业级FDM设备的耗材熔融挤出环节，承担热塑性耗材加热熔融、精准控温出料、配合冷却系统实现耗材逐层堆叠成型的核心功能，是决定3D打印成型精度、出料流畅度、打印速度上限的关键功能组件。相较于常规规格的E3D V6热端，这款火山热端采用加长熔融腔室的设计思路，能够容纳更长的耗材熔融段，在大流量高速打印场景下，可实现更高的耗材熔融效率，适配0.6mm、0.8mm甚至1.2mm大口径喷嘴的大流量出料需求，有效解决常规热端在高速大层厚打印时容易出现的熔融不充分、出料不足、层间粘结强度不足的问题，同时兼容常规小口径喷嘴的高精度打印需求，兼顾高速打印效率与精细打印的成型质量。整体结构采用模块化分区设计，沿进料方向依次分为远端进料衔接段、散热冷却段、隔热隔断段、加热熔融段、喷嘴安装段，各段通过标准螺纹结构实现同轴衔接，保证耗材进料路径的同轴度，避免耗材进料过程中出现卡顿、弯折、堵料的问题。其中散热段采用多圈环形散热鳍片结构，通过增大与空气的接触面积提升散热效率，配合散热风扇可快速将加热段向上传导的热量带走，形成稳定的温度梯度，避免耗材在散热段提前软化膨胀造成堵头，保障进料的顺畅性；隔热段采用低导热系数的隔热结构，进一步阻断热量向散热端的传导，减少不必要的热量损耗，同时保证加热段的温度稳定性；加热段集成了加热棒安装孔与温度传感器安装位，可实现加热温度的精准闭环控制，保证熔融腔内部温度均匀稳定，让耗材充分均匀熔融，避免出现温度波动导致的出料粗细不均、拉丝、打印件翘曲等问题。在安装边界设计上，该热端采用通用的标准安装尺寸，散热段的固定卡位、加热块的安装孔位均兼容主流E3D热端的安装规格，可直接替换常规E3D热端安装在多数开源FDM打印机、DIY改装3D打印机的挤出机安装位上，无需对原有设备的安装结构做大幅修改，适配性较强；整体径向最大尺寸集中在散热鳍片段，安装时仅需预留对应直径的散热风道空间，轴向长度符合常规X轴运动机构的安装行程范围，不会与打印机的机架、打印平台、自动调平传感器等周边部件产生运动干涉，同时喷嘴末端的安装基准面与常规热端保持一致，更换后无需大幅重新调整打印平台的Z轴零点 offset，降低改装调试的难度。在实际使用场景中，这款热端可适配PLA、ABS、PETG、TPU等多种主流热塑性3D打印耗材，通过调整加热段的目标温度即可匹配不同耗材的熔融温度需求，既可以满足创客DIY、模型手板制作场景下的大尺寸模型快速打印需求，也可以适配小批量功能件生产场景下的高强度、高效率打印需求，稳定的温度控制与顺畅的出料结构能够有效减少打印过程中的断料、堵头、出料不均等故障，降低打印过程的调试维护成本，提升连续打印的稳定性。
