平行轴传动用十字滑块式联轴器结构

在各类工业传动系统中，平行轴布局的轴系连接是极为常见的传动布置形式，这类布局下两轴往往存在不可避免的安装同轴度误差，同时设备运行过程中产生的振动、轴系受热形变、基座沉降偏移等问题，都会进一步放大两轴之间的径向、角向与轴向偏移量，若采用刚性连接结构，会在轴端、轴承位置产生极大的附加载荷，轻则加剧轴承磨损、升高设备运行噪音，重则导致轴件断裂、传动核心部件损毁，直接造成生产线非计划停机。本次设计的平行轴联轴器，正是针对平行轴传动场景下的偏移补偿需求开发的专用连接部件，主要应用于轻工机械、输送设备、中小型机床辅机、自动化生产线传动单元等对传动平稳性有一定要求、载荷中等的传动场景，用来连接两根平行布置的传动轴，在传递额定扭矩的同时，自动补偿两轴之间的各类安装与运行偏移，阻断附加载荷向轴系两端的传递路径。

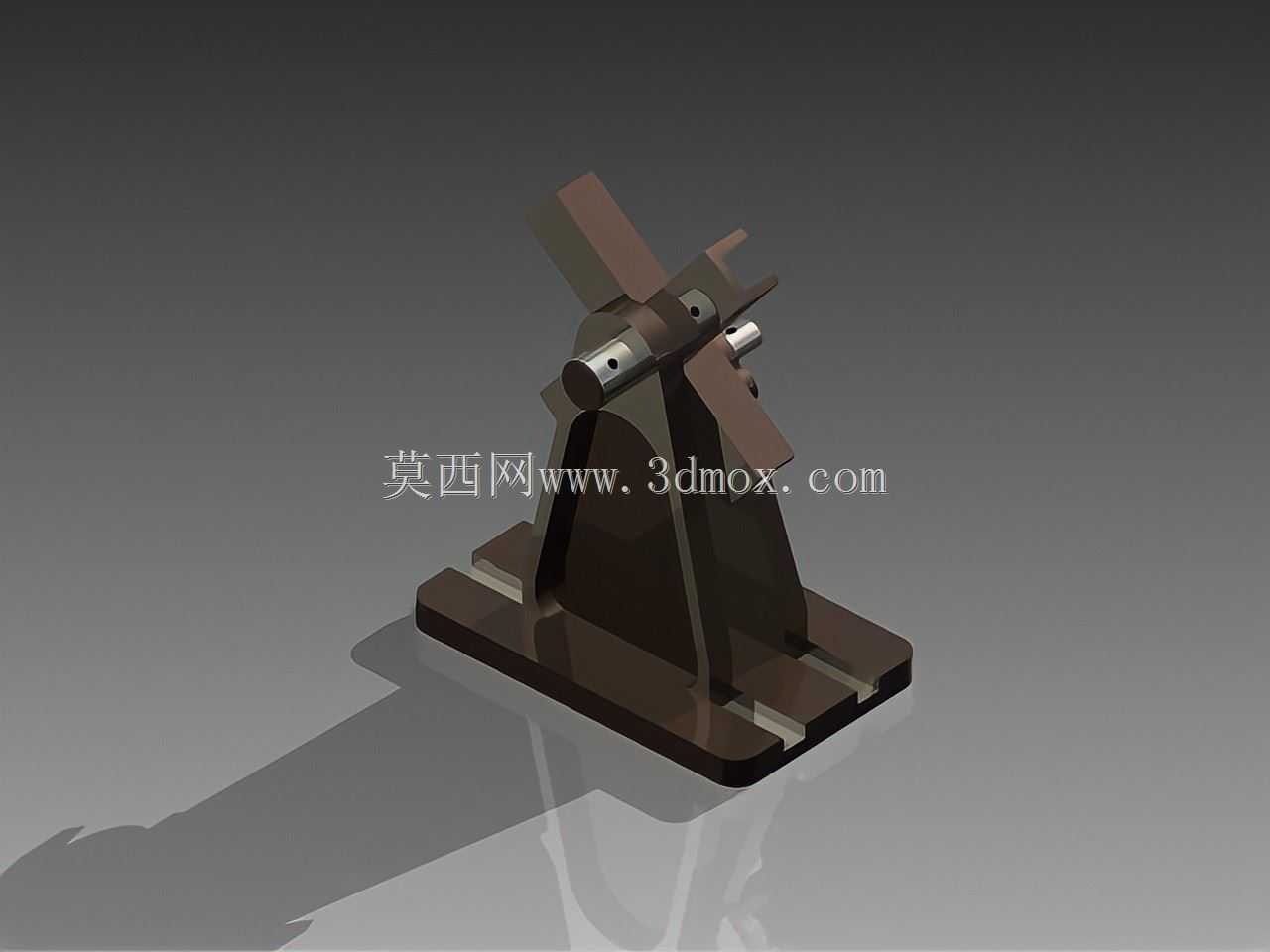

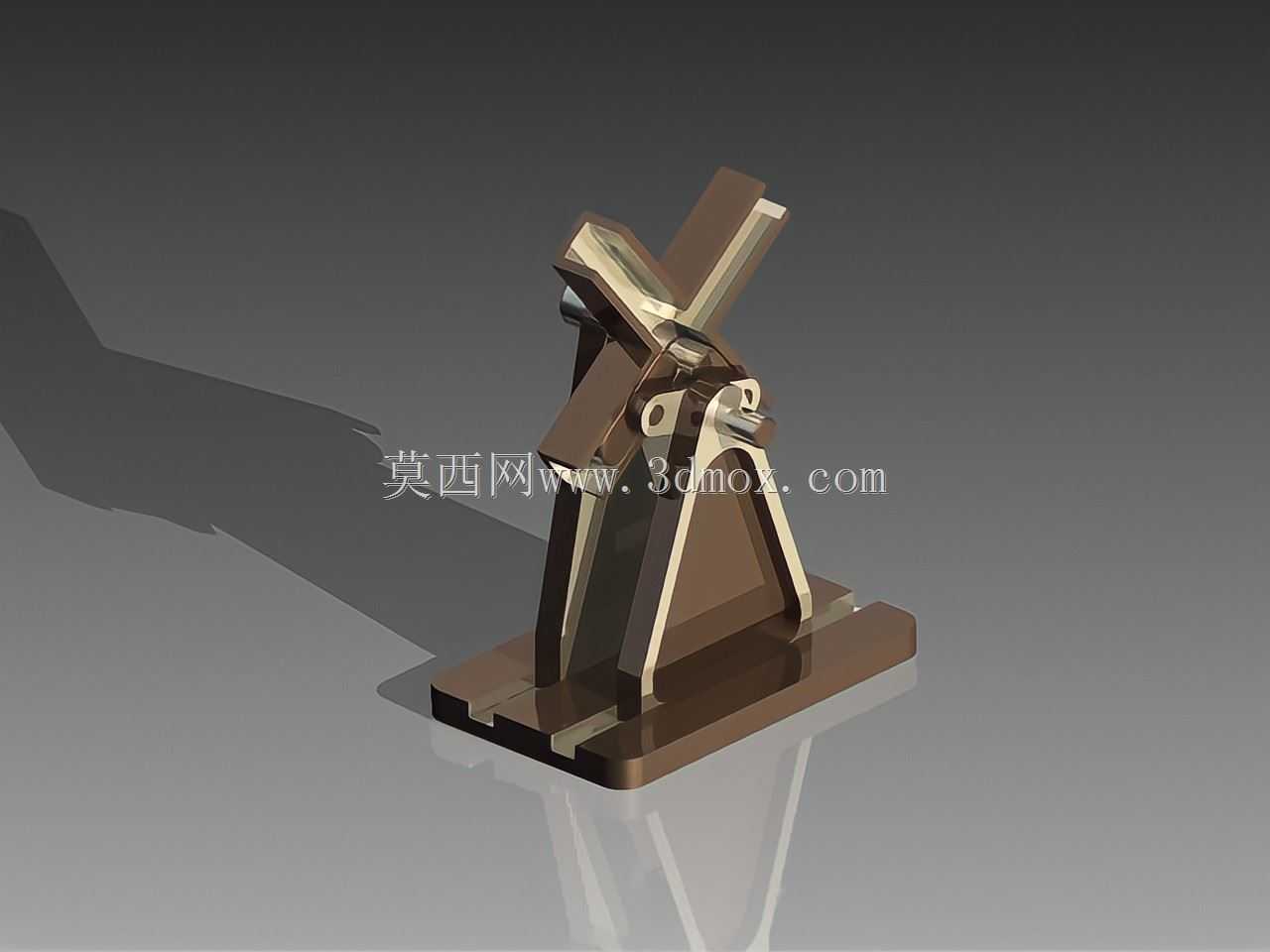

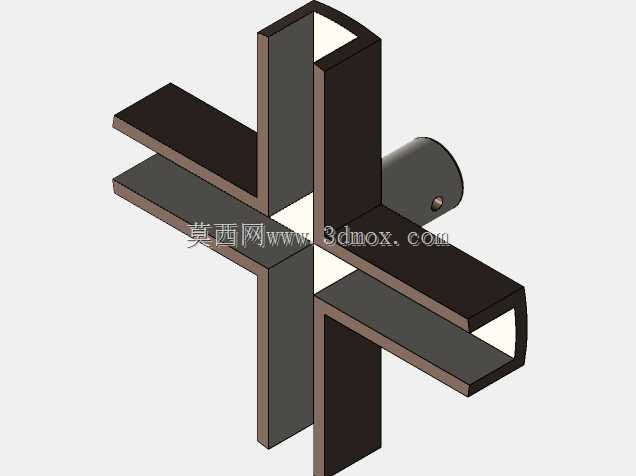

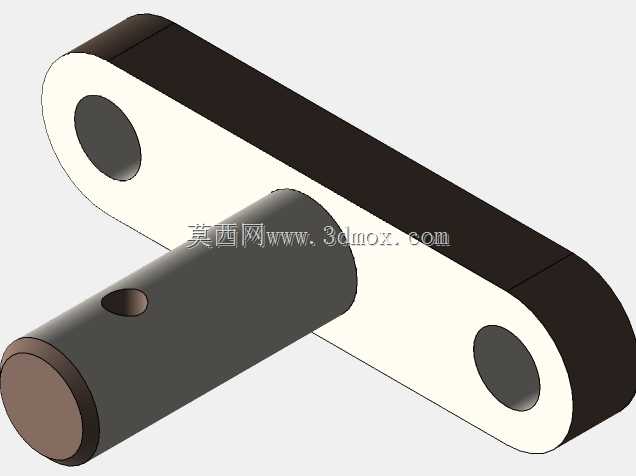

从功能特性来看，这款联轴器采用十字滑块式的核心传动结构，中间十字滑块的两个凸榫呈90度垂直布置，分别与两端半联轴器的凹槽形成滑动配合，当两轴存在径向偏移时，滑块可在凹槽内做小幅径向滑动，以此抵消偏移带来的传动卡滞问题；针对角向与轴向偏移，滑块与凹槽的配合面预留了合理的间隙，可允许两轴存在小角度的偏斜与少量轴向窜动，不会在配合面产生过大的挤压应力。整体结构采用对称式设计，传动过程中滑块的运动轨迹可控，不会出现偏心带来的周期性振动，可适配中低速的平稳传动场景，相比刚性联轴器，它的安装容错率更高，不需要在装配阶段反复调整两轴同轴度到极高精度，可大幅缩短设备装配与现场调试的周期，降低现场安装的人工成本。

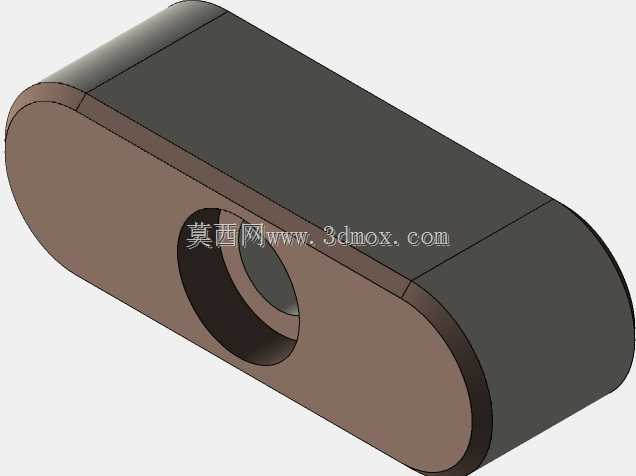

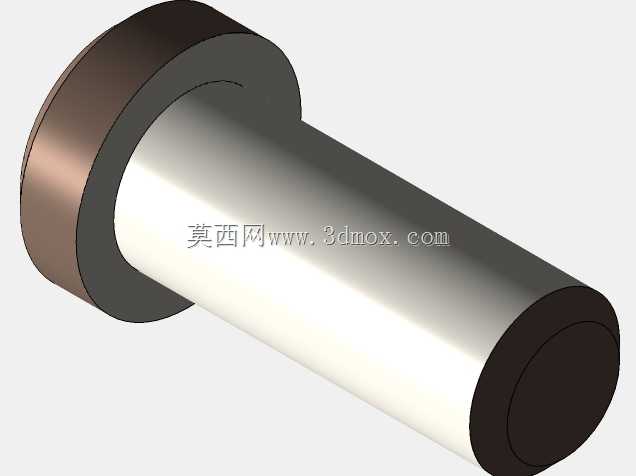

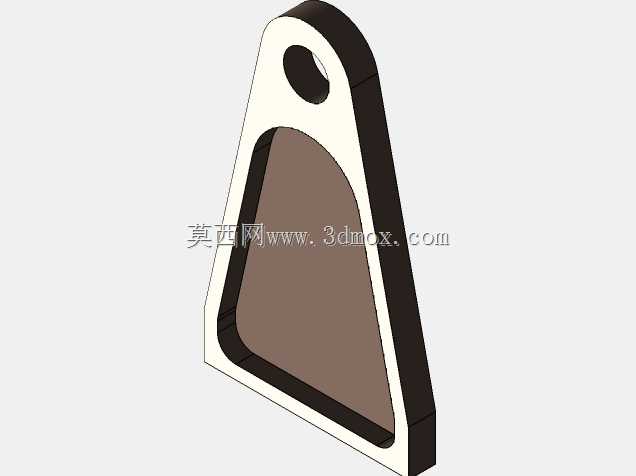

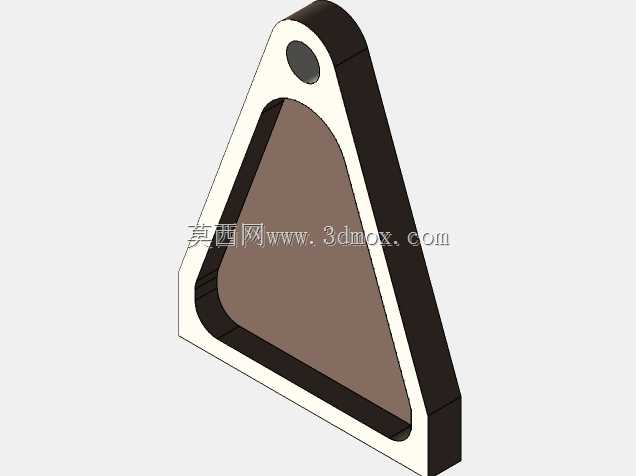

在设计思路上，这款联轴器优先保障传动可靠性与维护便捷性，两端半联轴器采用带底座的一体式结构，底座上预留了标准的安装定位面与螺栓孔位，可直接固定在设备的安装基座上，不需要额外加工定制安装支架；半联轴器的轴孔采用标准圆柱孔设计，可搭配紧定螺钉或者键连接实现与轴端的固定，适配行业内通用的标准轴径尺寸，互换性较强。中间滑块采用耐磨性能优异的合金材质，配合面做了低粗糙度处理，可降低滑动过程中的摩擦损耗，长期运行后仅需更换中间滑块即可完成维护，不需要拆卸两端的轴系连接结构，大幅降低后期运维的成本与停机时长。

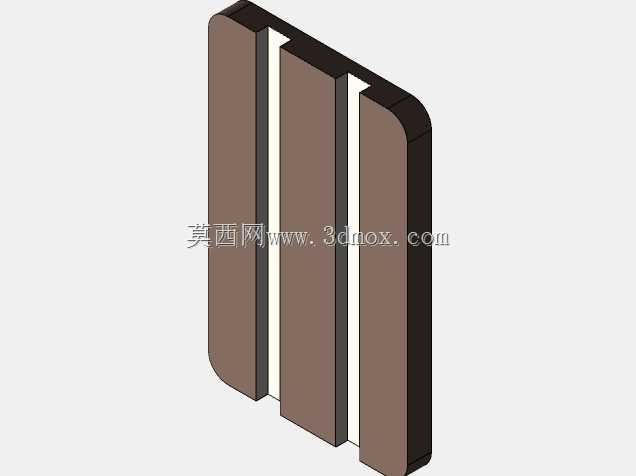

从安装边界来看，这款联轴器整体结构紧凑，轴向总长度控制在适配常规平行轴间距的范围内，径向最大尺寸不会超出底座的安装轮廓，安装时仅需保证两轴的平行度在允许偏差范围内，将两端半联轴器分别固定在对应轴端与基座上，装入中间滑块后即可完成装配，不需要复杂的专用工装；底座的安装孔采用长圆孔设计，可在一定范围内调整安装位置，适配不同的轴间距微调需求，可覆盖多数中小型平行轴传动场景的安装空间要求，不会与周边的传动部件、防护结构产生空间干涉。
