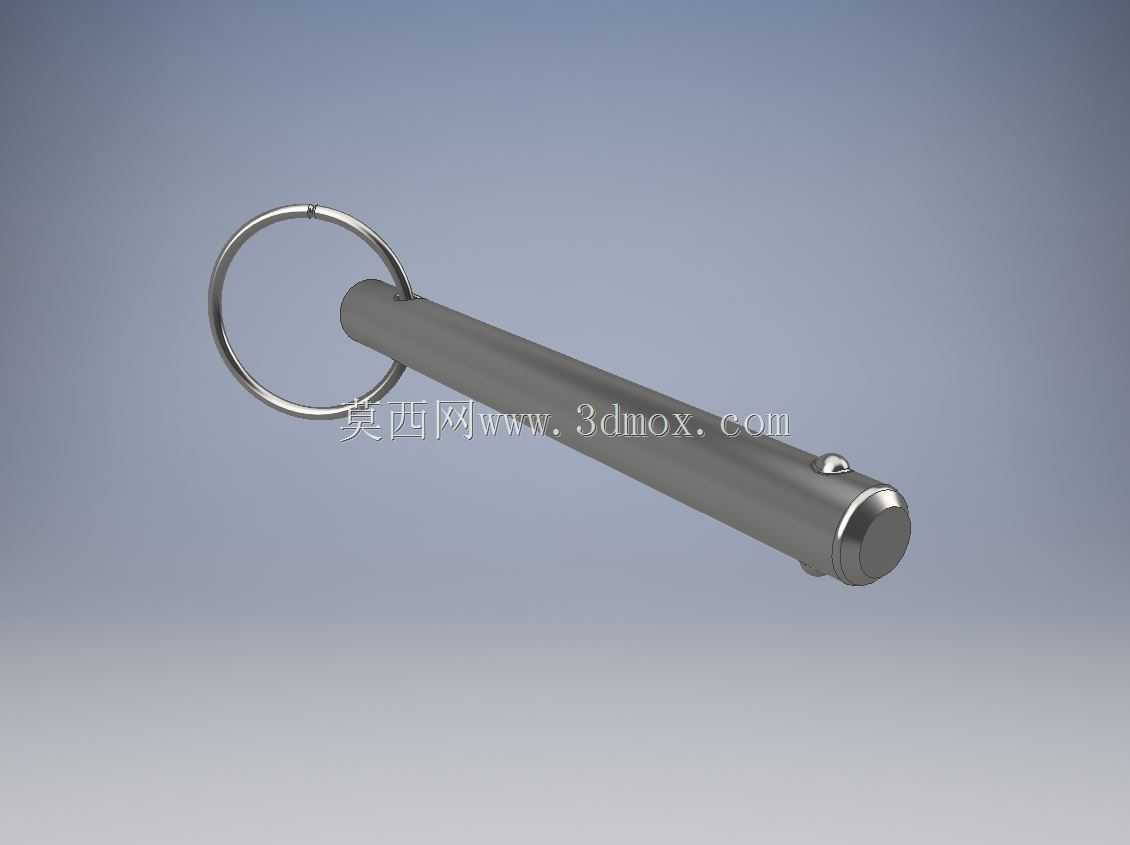

直径10毫米球头锁定式快卸插销结构

这款直径10毫米的球头锁定快卸销，是工业装配、工装治具、户外装备、物流载具领域常用的快速连接定位元件，核心作用是实现两个构件之间的快速对位、锁定与拆卸，全程无需借助额外工具，仅靠单手操作即可完成插拔动作，大幅降低反复拆装场景下的作业耗时，在需要频繁切换工位、快速更换工装模块、临时固定防护构件的场景中应用十分广泛。从实际使用场景来看，这类快卸销常出现在模块化工装夹具的定位环节，比如生产线旁的可换式定位工装，不同批次产品切换时无需拧动螺栓，拔出插销即可更换定位模块，插回后自动锁定避免松脱；在户外折叠装备、特种车辆的可拆卸附件、舞台桁架的快速拼接场景中，也能依靠可靠的锁定结构避免连接松脱引发的安全隐患。产品的功能特性围绕快操作与高可靠性设计，端部的拉环结构方便操作人员施力，即便佩戴劳保手套也能轻松拉动解锁，销身端部的球头锁定结构在插销插入到位后会自动弹出卡接在安装孔的端面，避免设备运行过程中因振动、拉扯导致插销滑脱，需要拆卸时拉动端部拉环即可收回锁定球头，顺畅拔出插销。设计思路上优先考虑了操作便捷性与连接可靠性的平衡，销身采用等直径圆柱结构，适配直径10毫米的标准安装通孔，安装边界要求被连接构件的总叠厚不超过销身的有效插接长度，安装孔的公差控制在常规间隙配合范围内即可保证插拔顺畅，无需额外加工复杂的锁定槽结构，降低配套构件的加工成本。外形上采用细长圆柱主体搭配端部拉环的结构，销身表面做光滑处理减少插拔时的摩擦阻力，端部的球头锁定结构做圆弧过渡，插入时不会刮伤安装孔内壁，长期反复使用也不会出现卡滞问题，拉环采用环形闭合结构，既方便手指施力，也可额外加装防丢绳，避免插销拆卸后遗失。
