轻量化钢管桁架式赛车底盘结构设计

该钢管桁架式底盘主要应用于单人驾驶的小型竞速赛车、大学生方程式赛车以及自制改装越野赛车领域，作为整车的核心承载基体，承担着固定动力总成、悬架系统、转向机构、座椅及安全防护装置的核心作用，所有行驶过程中产生的加速、制动、转向载荷以及路面冲击载荷，都会通过各连接点传递到桁架结构上，再通过管材的拉压受力完成载荷分散，保障整车结构强度与行驶稳定性。

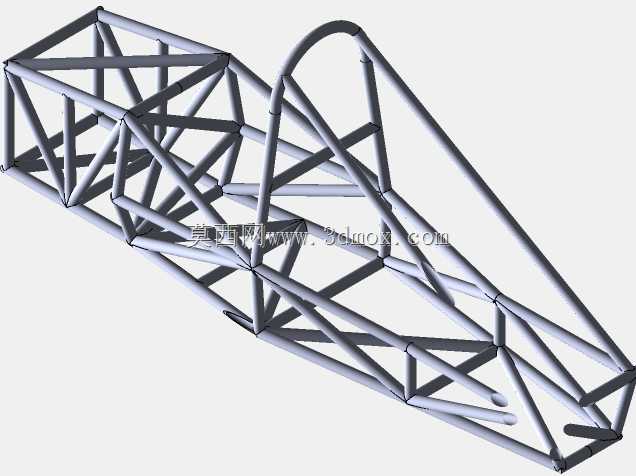

在功能特性上，该底盘采用空间钢管桁架结构，区别于传统冲压焊接式承载车身，桁架结构可通过管材的空间排布实现载荷的多路径传递，在同等重量下拥有更高的抗扭刚度与抗弯强度，能够很好适配赛车在极限工况下的受力需求，避免激烈驾驶时车架出现形变影响操控精度。设计过程中优先考量了驾驶员的人机工程学适配，驾驶舱区域的轮廓尺寸严格按照成年驾驶员的坐姿体态划定边界，预留出足够的腿部操作空间、方向盘操作行程以及座椅安装位置，确保驾驶员在佩戴头盔、系好多点式安全带的状态下，依然能够顺畅完成所有驾驶操作，不会出现肢体与车架干涉的情况。

设计思路上围绕重量控制与强度平衡展开，所有管材均采用圆形薄壁钢管，通过三角形稳定结构完成空间拼接，在受力集中的悬架安装点、发动机固定点、防滚环区域适当加密斜撑排布，提升局部刚度；在受力较小的非承载区域则优化管材排布密度，尽可能削减不必要的结构重量，实现整车重心的降低与重量分配的优化。外形尺寸方面，整车架从前部防撞结构到后部动力安装区的总长适配小型赛车的轴距要求，前部宽度预留出前轮转向的跳动边界，避免转向时轮胎与车架发生剐蹭，中部驾驶舱宽度满足安全带安装与驾驶员乘坐的最小间隙需求，后部框架尺寸适配动力总成与后悬架的安装点位，所有管材的连接节点均采用相贯线切口贴合焊接，保障连接强度，整体结构无多余突出部件，能够为后续车身覆盖件的安装提供平整的贴合边界，也为后续的管线布置、散热系统布局预留了充足的穿行空间。
