户外便携拼装式金属烧烤火坑结构设计

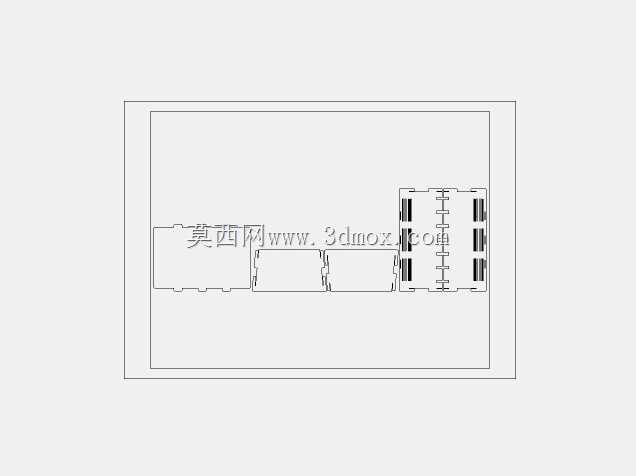

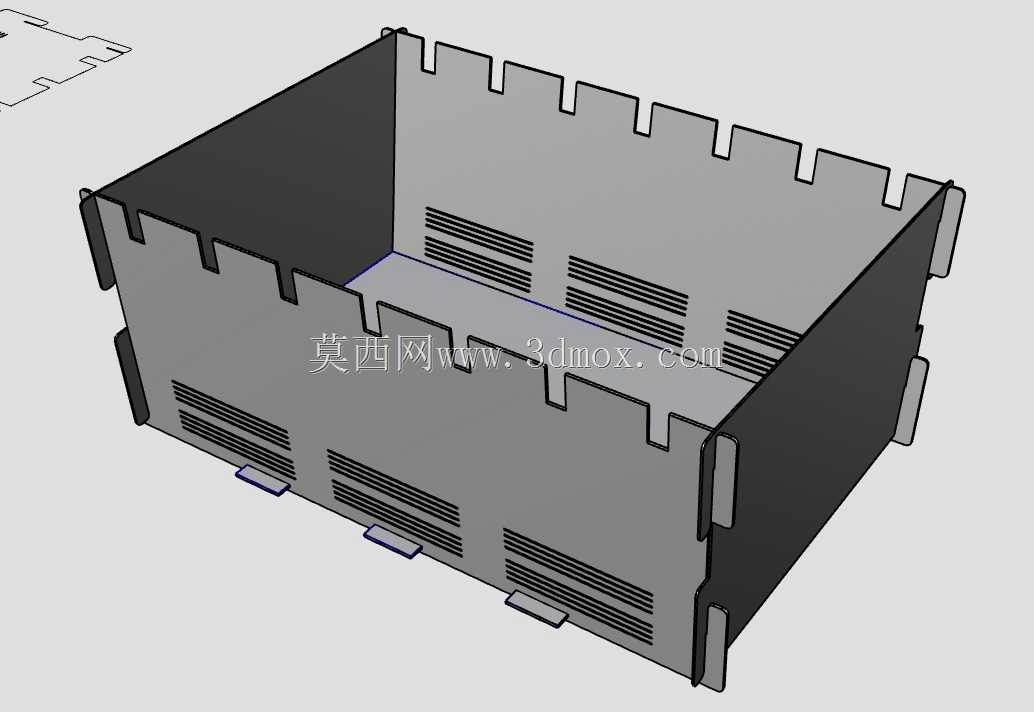

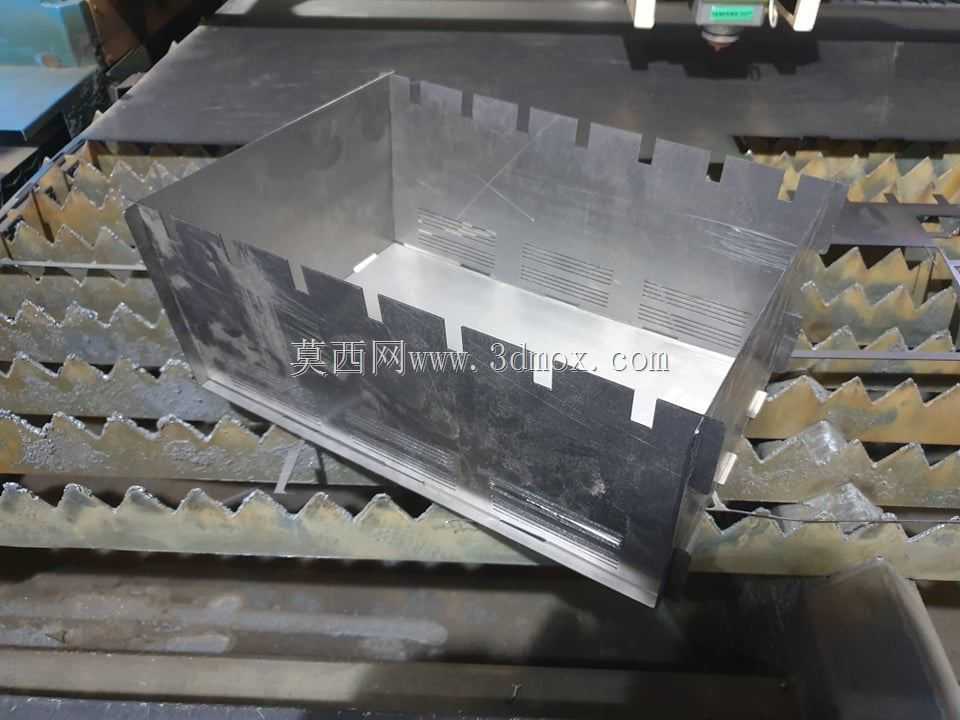

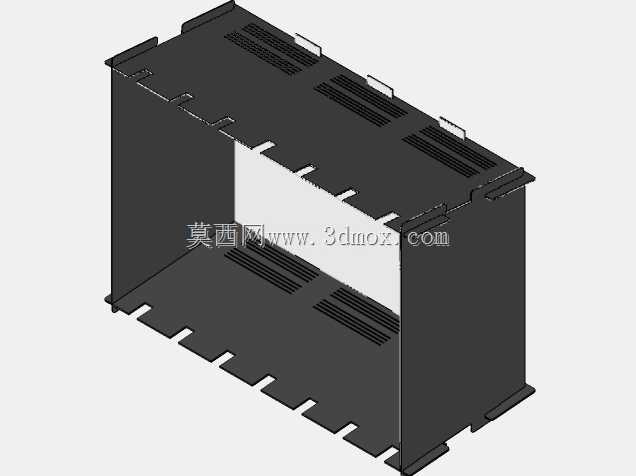

这款金属烧烤火坑主要面向户外露营、庭院休闲、近郊自驾聚餐等场景使用，作为小型炭火承载容器，既可以直接放置炭火完成食材烤制，也可作为户外临时取暖的燃火载体，适配多人小规模户外休闲的用火需求，解决了传统一体式烧烤炉携带笨重、收纳占空间的痛点。产品整体采用无焊拼装结构设计，所有板件边缘设置互锁卡接榫位，组装时无需额外紧固件、焊接工序，只需将各侧板沿卡槽对位插接即可成型，拆卸后所有板件可平铺叠放，大幅降低收纳与运输的空间占用，普通家用轿车后备箱即可轻松容纳，单人即可完成全部组装与拆卸操作。结构设计上，火坑整体为敞口矩形槽体，侧板上部预留均匀分布的通风缺口，可在炭火燃烧时形成自然对流风道，持续为燃烧过程补充氧气，避免炭火因供氧不足出现闷燃、冒烟的情况，同时侧板下部预留细微通风槽，可引导少量空气进入火坑底部，托起炭层减少积灰堵塞风道的问题。板件边缘的卡接榫位采用等距错位设计，相邻板件插接后可形成互相限位的受力结构，整体承重可满足常规3-5人烧烤的炭块与食材放置需求，使用过程中不会出现板件松脱、结构变形的情况。设计阶段针对钣金加工特性做了适配优化，所有板件均为平面裁切件，可直接通过激光切割完成下料，无需额外冲压、折弯工序即可投入组装，大幅降低加工门槛与制造成本，板件选用1毫米厚度金属板材时，可兼顾结构强度与整体重量，不会因板材过薄导致受热变形，也不会因板材过厚增加整体携带负担。安装使用时无需额外固定基础，只需放置在平整的防火地面即可，整体外形尺寸适配常规户外折叠桌的放置空间，也可直接放置在地面使用，火坑底部与放置面留有微小间隙，可避免炭火高温直接传导灼伤放置台面，使用后待炭火完全熄灭即可拆卸清理，板件表面光滑无复杂死角，积灰可直接倾倒擦拭，维护打理十分便捷。
