带回转驱动的液压夹持搬运作业装置

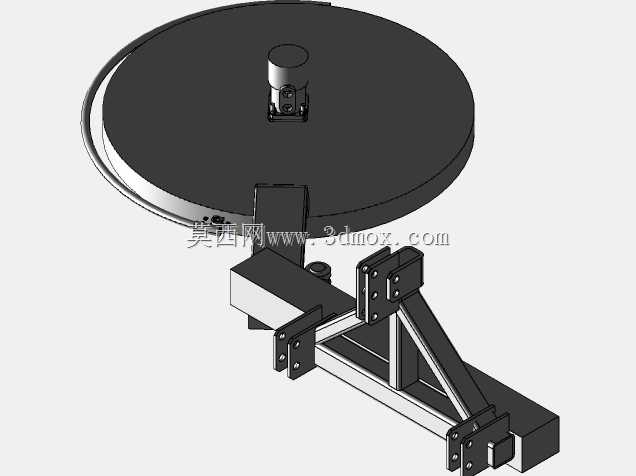

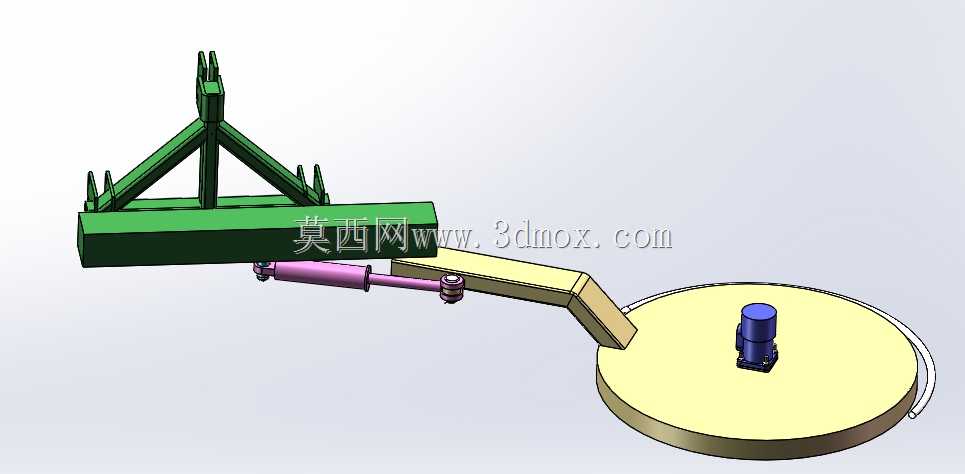

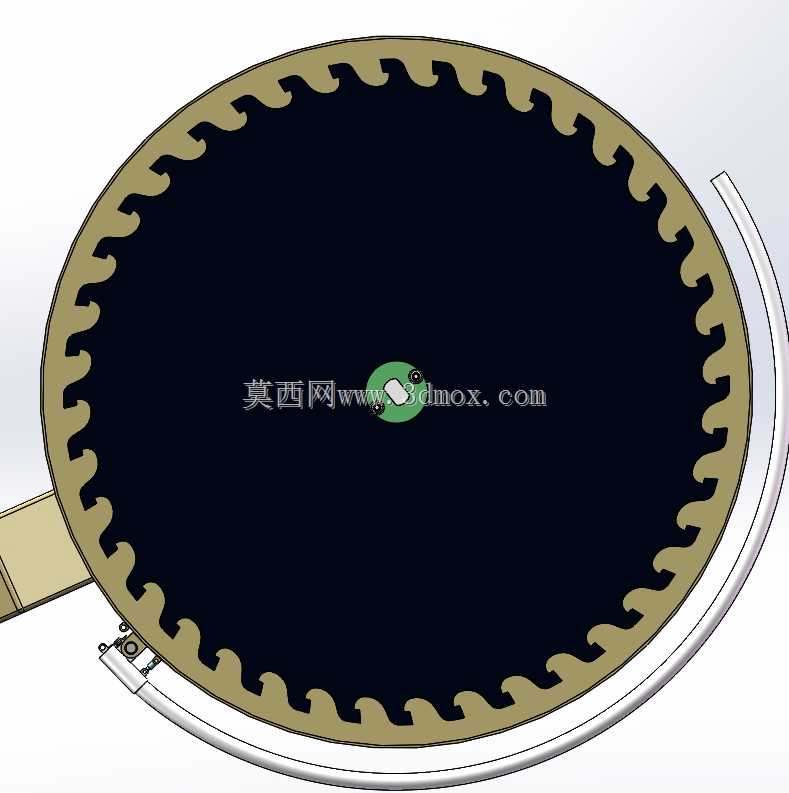

该装置主要面向车间内重型块状、条状工件的短距离转运与工位上下料场景，可适配机械加工、建材加工、仓储物流等领域的重载物料搬运需求，替代传统人工配合行车的低效作业模式，降低作业过程中的工件磕碰风险与人员劳动强度。装置整体分为夹持执行端、液压驱动臂、回转承载底座三个核心功能模块，夹持端采用三角桁架式加强结构，多组尖齿状夹持爪可嵌入工件接触面，避免大重量工件转运过程中出现滑脱问题，夹持接触面做了加厚耐磨处理，可适配表面粗糙度较高的毛坯件、型材件夹持需求，无需额外加装防护垫即可稳定夹持。液压驱动臂采用单缸直推式结构，缸体与臂架之间采用铰接式连接，可通过液压杆的伸缩行程控制夹持端的俯仰角度，实现工件的抬升、下放动作，臂架采用箱型焊接结构，在保证整体结构强度的同时控制自重，避免底座承载负荷过高。回转承载底座采用大直径圆盘式支撑结构，中心布置驱动单元可带动上部臂架与夹持端实现360度全角度回转，底座底部预留了标准安装孔位，可直接固定在混凝土基础或者移动载具平台上，适配固定工位或者移动作业的不同安装需求。设计过程中优先考虑了作业覆盖范围的合理性，臂架完全伸展时可覆盖底座周边三米半径内的作业区域，夹持端最大开合行程可适配宽度在一米以内的工件夹持，整体装置的安装边界控制在直径一米五的圆形区域内，不会占用过多车间场地空间。液压管路全部沿臂架内侧布置，避免作业过程中管路被工件剐蹭破损，回转部位设置了限位缓冲结构，避免回转到位时产生刚性冲击，延长驱动部件的使用寿命。夹持端的桁架结构做了受力优化，将夹持作业时的载荷均匀分散到臂架连接部位，避免局部应力集中导致结构变形，整体结构可适配最大五百公斤重量的工件搬运作业，满足多数中小批量生产场景的重载转运需求。
