简约平板式合页铰链结构设计

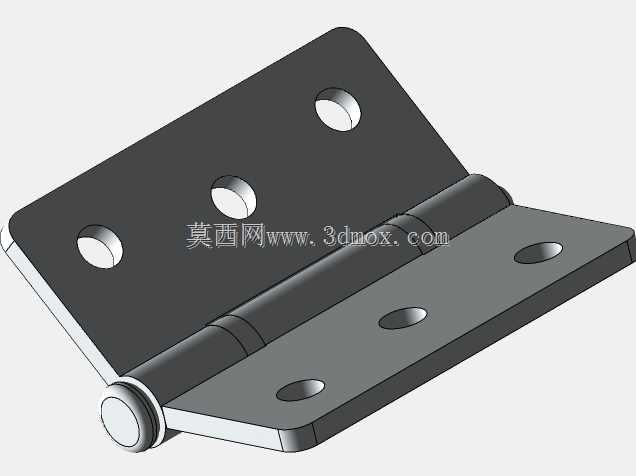

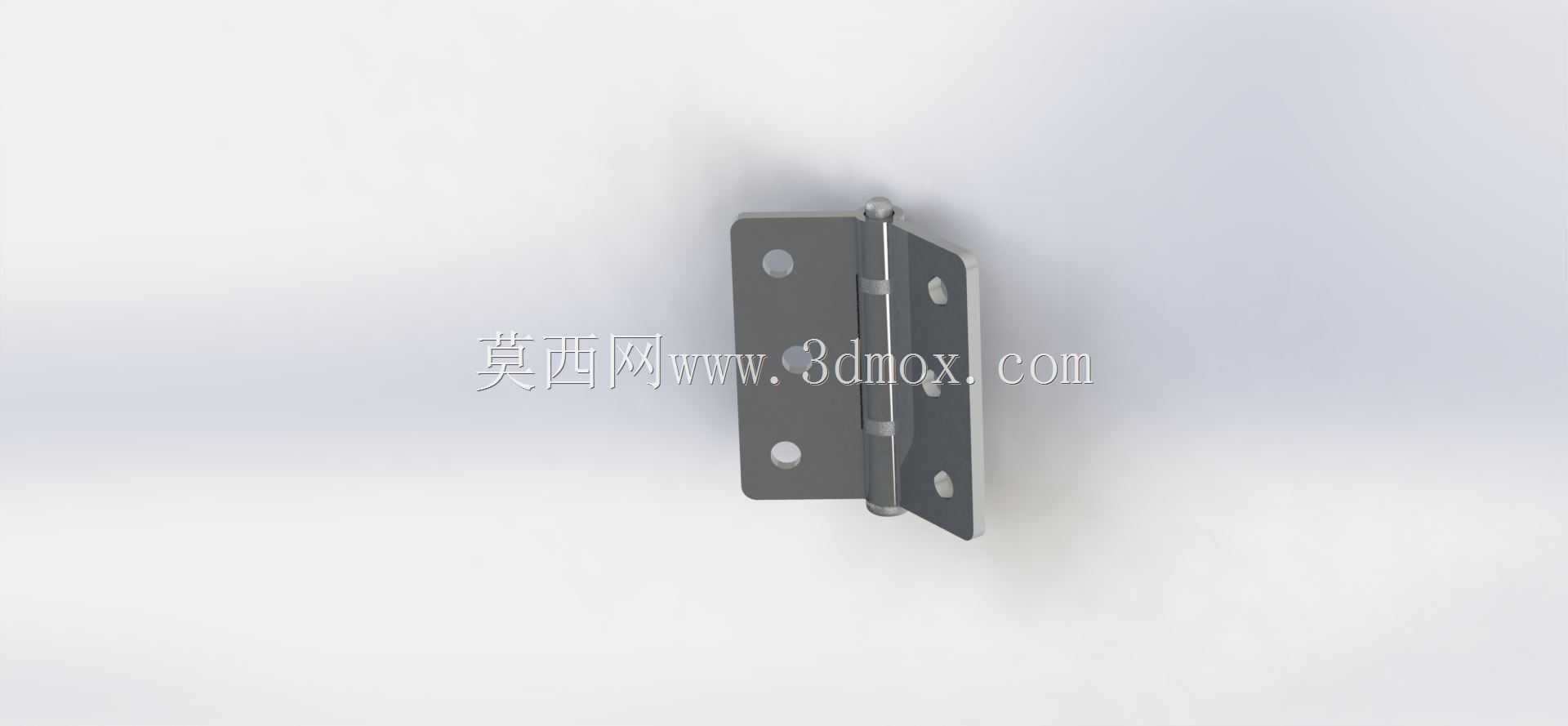

这款平板式合页铰链是民用及工业场景中应用极为广泛的铰接连接件，主要承担两个相对转动构件之间的活动连接功能，在室内木质柜门、小型设备检修门、轻型箱体翻盖、家居装饰柜门等场景中都能见到这类结构的身影，它能够实现被连接件绕固定销轴的0到180度范围转动开合，同时在闭合状态下为门板或盖板提供稳定的支撑限位，避免门板出现错位、下垂的问题。从功能特性来看，这款铰链采用对称式双页片搭配中心销轴的经典结构，两个页片分别通过预加工的沉头安装孔与固定基座、活动门板实现紧固连接，中心销轴作为转动核心，采用铆压式装配结构，装配完成后销轴不会出现轴向窜动脱落的问题，转动过程中阻尼均匀，既不会出现松旷晃动的情况，也不会因为阻尼过大导致开合卡顿。在设计思路上，这款铰链优先考虑了通用场景的适配性，页片采用平直钢板冲压成型的结构，没有多余的造型凸起，整体厚度控制在常规五金合页的通用尺寸范围内，既能够保证足够的结构强度，承受常规门板的重量负载，也不会因为页片过厚导致安装后门板与基座之间出现过大的缝隙。安装边界方面，两个页片上的安装孔位均采用等间距排布设计，孔位尺寸适配市面上通用的沉头自攻螺丝，安装时只需要在对应的门板和基座上标记好孔位，预钻引导孔后即可直接拧入螺丝完成固定，不需要额外定制特殊的安装配件；页片的边缘做了小圆角钝化处理，安装和使用过程中不会划伤操作人员或者门板表面，销轴的两端做了圆弧收边处理，没有尖锐的毛刺凸起，整体装配完成后两个页片的贴合面平整，转动时不会出现相互摩擦剐蹭的异响。在实际使用过程中，这类简单铰链不需要额外的缓冲或者自锁结构，依靠自身的结构精度就能保证长期开合的稳定性，对于轻型连接场景来说，这种结构的可靠性更高，维护成本极低，即使长期使用出现销轴磨损的情况，也可以通过冲换销轴快速完成维修，不需要整体更换连接件，能够有效降低长期使用的配件更换成本。
