带同步轮输出轴的步进电机结构设计

这款步进电机是面向小型自动化传动场景开发的动力执行部件，核心应用覆盖桌面级3D打印设备进给轴驱动、小型传送带精准送料、点胶设备位移平台动力供给、实验室小型检测仪器的工位切换驱动等对转角精度、启停响应有明确要求的场景，能够在开环控制条件下实现稳定的角度细分输出，无需额外加装位置反馈元件即可满足多数中低负载精密传动的定位需求。

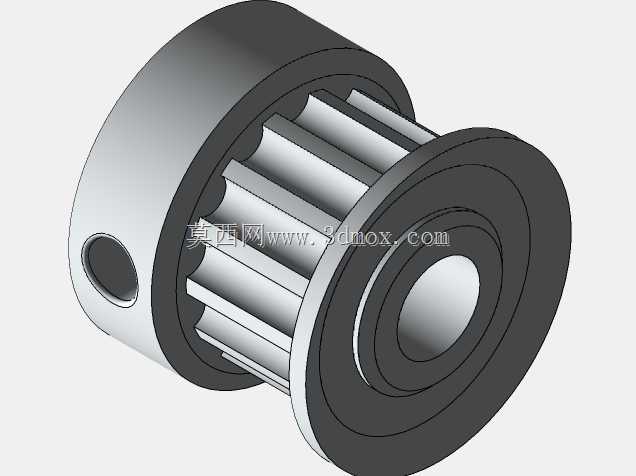

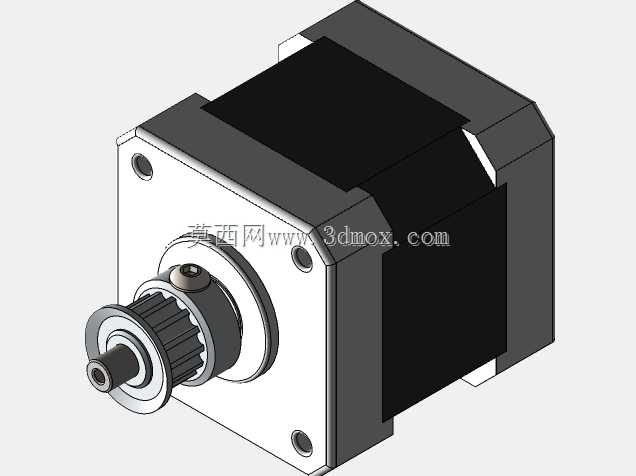

从功能特性来看，该款步进电机采用方形机座的结构设计，前端输出轴预装同步传动带轮，带轮轮齿采用标准齿形设计，可直接匹配对应节距的同步齿形带完成动力传递，省去了用户二次加工输出轴、选配安装带轮的工序，带轮与输出轴之间采用轴向紧定螺钉完成周向与轴向固定，能够传递额定扭矩范围内的负载而不出现打滑松脱问题。电机本体的外壳采用端盖与机壳扣合的装配形式，表面做哑光硬质氧化处理，既能够提升壳体的耐磨抗刮性能，也可以辅助电机运行过程中的热量散出，避免长时间运行出现积热导致的扭矩衰减问题。

在设计思路上，这款电机优先考虑了安装适配性与传动效率的平衡，方形法兰端面上预留四个均匀分布的安装通孔，孔位尺寸符合行业通用的安装孔距规范，可直接适配市面上多数标准安装支架、设备安装面板的固定需求，无需额外定制转接件。输出端的轴承采用深沟球轴承搭配轴向限位结构，能够承受一定的径向负载，适配同步带传动过程中产生的侧向张紧力，避免轴承受力不均导致的寿命缩短问题。电机尾部预留出线位置，可根据使用需求适配不同长度的连接线束，方便用户在不同安装空间内完成布线走线。

从安装边界与尺寸适配角度来看，该电机的方形机座边长、机身长度都控制在紧凑的尺寸范围内，能够适配狭小安装空间内的动力布置需求，前端带轮的外径、齿宽都经过匹配设计，既保证传动啮合的接触面积足够传递额定扭矩，也不会因为带轮尺寸过大导致与周边安装结构出现干涉。电机的轴伸长度经过精准核算，安装同步轮后带轮端面与电机法兰端面的距离预留了足够的安全间隙，可避免同步带运行过程中与电机端盖产生摩擦损耗，同时也给用户预留了加装张紧调整结构的操作空间，方便后期对同步带张紧度进行微调维护。整体结构在满足动力输出性能的前提下，尽可能压缩了不必要的冗余尺寸，让整个动力单元的集成度更高，适配更多轻量化、小型化设备的设计需求。
