树莓派开发板SAM组件结构设计

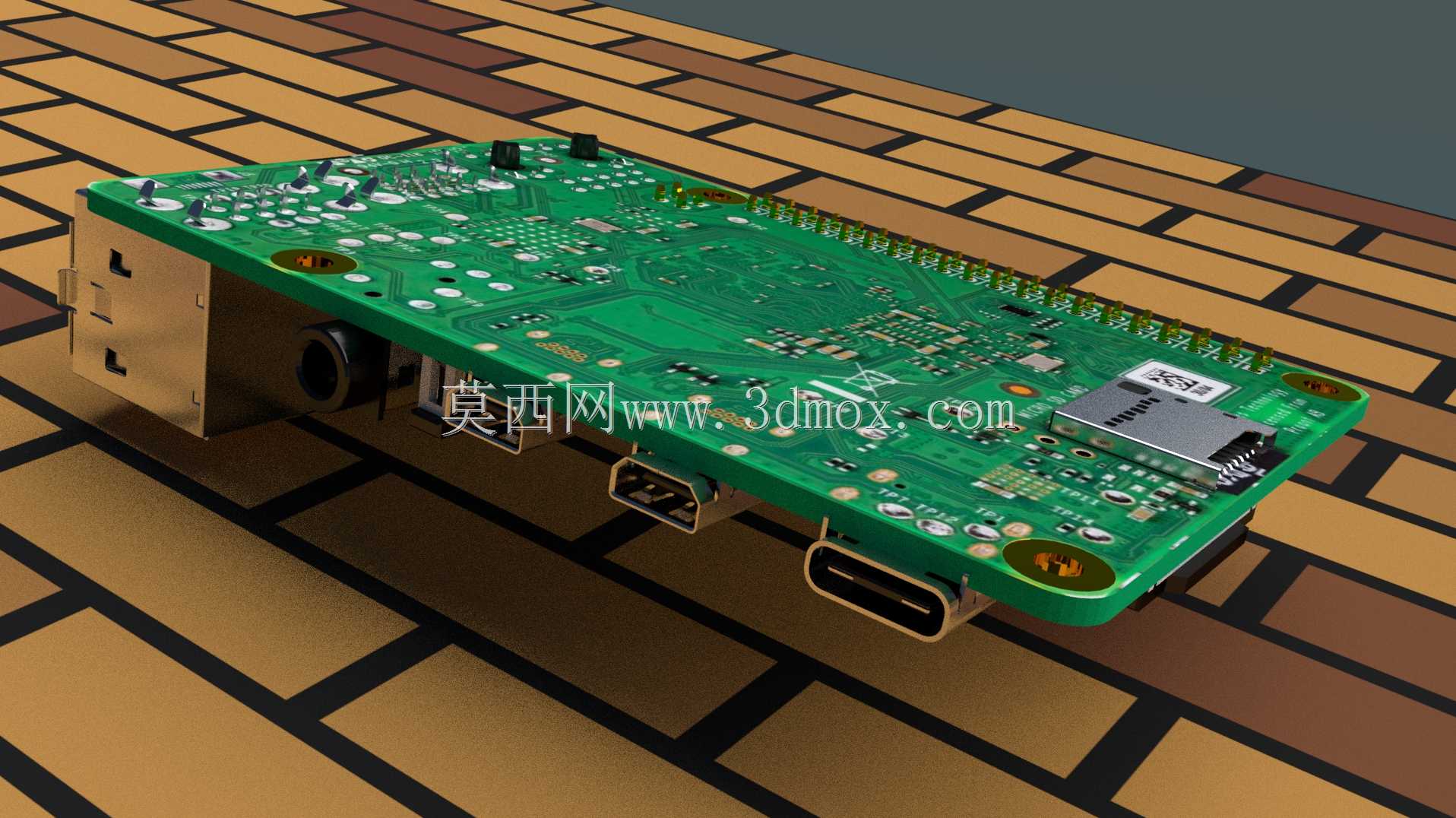

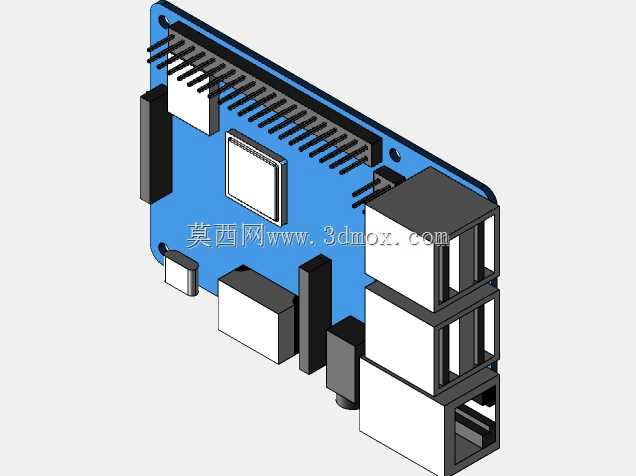

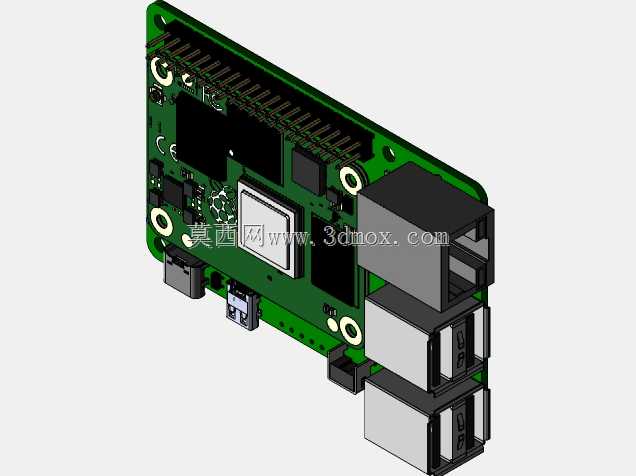

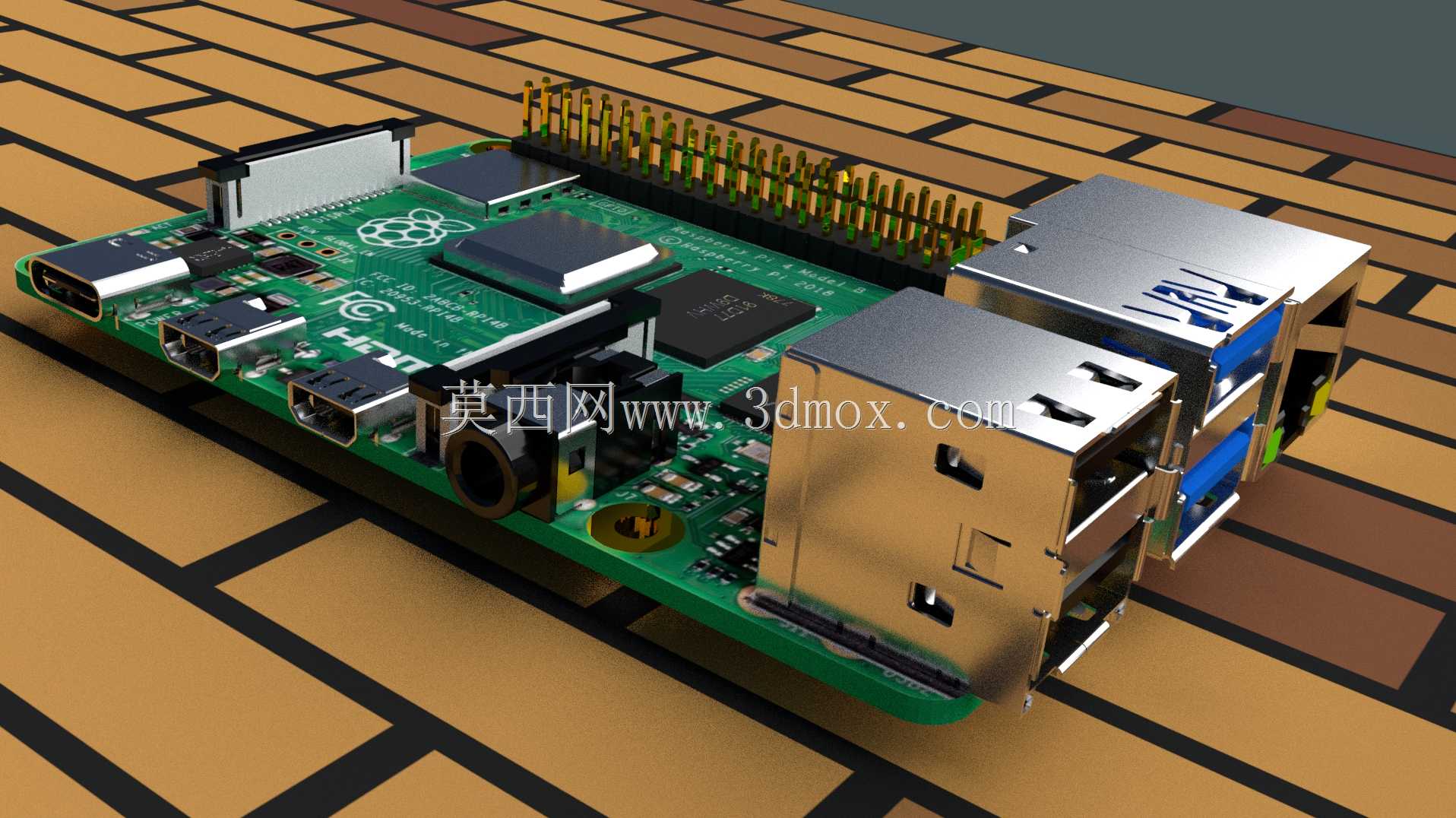

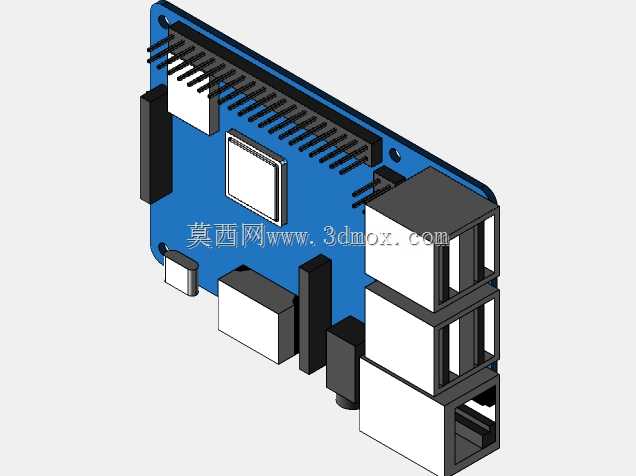

本次设计的树莓派SAM组件，主要面向嵌入式开发、智能硬件原型搭建、物联网终端设备开发等应用场景，是适配树莓派开发平台的核心扩展配套组件，能够为各类创客项目、工业级边缘计算节点、小型智能控制装置提供稳定的硬件支撑。在实际使用场景中，该组件可直接与树莓派主板的对应引脚完成对接，无需额外定制转接结构，能够快速实现USB外设扩展、音视频信号接入、网络通信连接等常用功能，大幅降低嵌入式项目的硬件搭建周期，帮助开发者快速完成功能验证与原型迭代。从功能特性来看，该组件完整保留了树莓派原生的全接口配置，包含多个USB3.0高速接口、HDMI视频输出接口、3.5mm音视频复合接口、CSI摄像头接口、DSI显示接口以及40Pin通用GPIO排针，所有接口的位置排布与开孔尺寸完全匹配标准树莓派外壳的安装规范，同时针对金属接口屏蔽罩做了结构强化，能够减少高频信号干扰，提升长时间高负载运行下的连接稳定性。设计过程中，我们严格遵循树莓派官方的机械尺寸规范，整体板卡长宽尺寸控制在85mm×56mm的标准范围内，接口突出主板的高度不超过15mm，所有元器件的布局避开了主板上下外壳的安装柱位置，安装边界完全兼容市面上绝大多数通用树莓派保护壳、散热模组以及壁挂支架，用户无需对现有配件做任何修改即可完成装配。在结构设计思路上，我们针对高频使用的USB接口区域做了局部结构加强，金属屏蔽罩与PCB板之间增加了定位卡扣结构，能够承受上千次的插拔操作而不会出现焊点松脱的问题；GPIO排针采用了加高设计，既保证了与扩展板的连接可靠性，也不会因为排针过高影响外壳的装配；主板底部的焊盘区域做了绝缘避让设计，避免安装时与金属外壳接触造成短路。整个组件的结构设计充分考虑了嵌入式开发场景下的实际使用需求，既保证了所有硬件功能的完整实现，也在安装兼容性、结构耐用性上做了针对性优化，能够满足从个人创客项目到小规模工业级应用的使用要求。
