三维打印机核心支撑连接结构设计

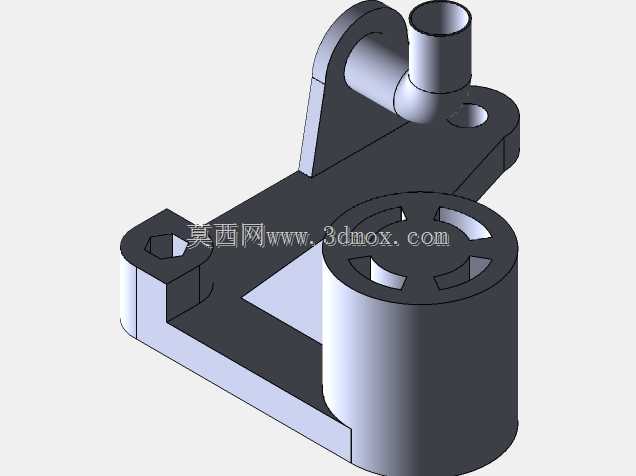

该结构是桌面级熔融沉积型三维打印机的核心承载连接部件，主要应用于小型桌面商用、家用创客场景的3D打印设备内部，承担着多组件定位、载荷传递、运动限位的核心作用，是保障打印过程中送料、成型平台稳定协同的关键结构件。从实际用途来看，该部件一端的带孔弯折支臂用于安装固定送料喉管与散热组件，引导耗材精准送入挤出头加热区域，避免送料路径偏移造成的堵料、断料问题；底部的L型安装基板通过两端的沉头孔可直接锁附在打印机的型材框架上，为整个挤出组件提供稳定的安装基准；中部的带镂空槽圆柱腔体用于容纳挤出头的加热块、热敏电阻与散热鳍片，镂空槽位既可以为接线预留走线空间，也能减少结构与加热块的接触面积，降低热量向安装基板传递的效率，避免框架受热变形影响打印精度。设计思路上，整体采用一体化折弯加局部加厚的构型，在支臂与基板的连接位置做了圆弧过渡加强处理，避免长期受挤出头振动影响出现应力断裂；圆柱腔体顶部的镂空采用对称开槽设计，在保证腔体对加热块包裹限位强度的同时，尽可能减少材料用量，降低部件自重，减少X轴运动模组的负载，提升打印头移动的响应速度与定位精度。外形尺寸方面，整体安装基板的长度控制在120mm以内，宽度适配2020型材的安装间距，支臂的高度与送料机的出料口高度精准匹配，安装边界预留了足够的接线与散热空间，不会与打印机的X轴传动皮带、限位开关产生运动干涉，安装时仅需通过四颗M3螺丝即可完成固定，后期维护拆卸也十分便捷。结构的所有转角位置都做了倒角处理，既避免了安装过程中划伤操作人员，也减少了3D打印制作该部件时的支撑用量，降低打印成型的难度。
