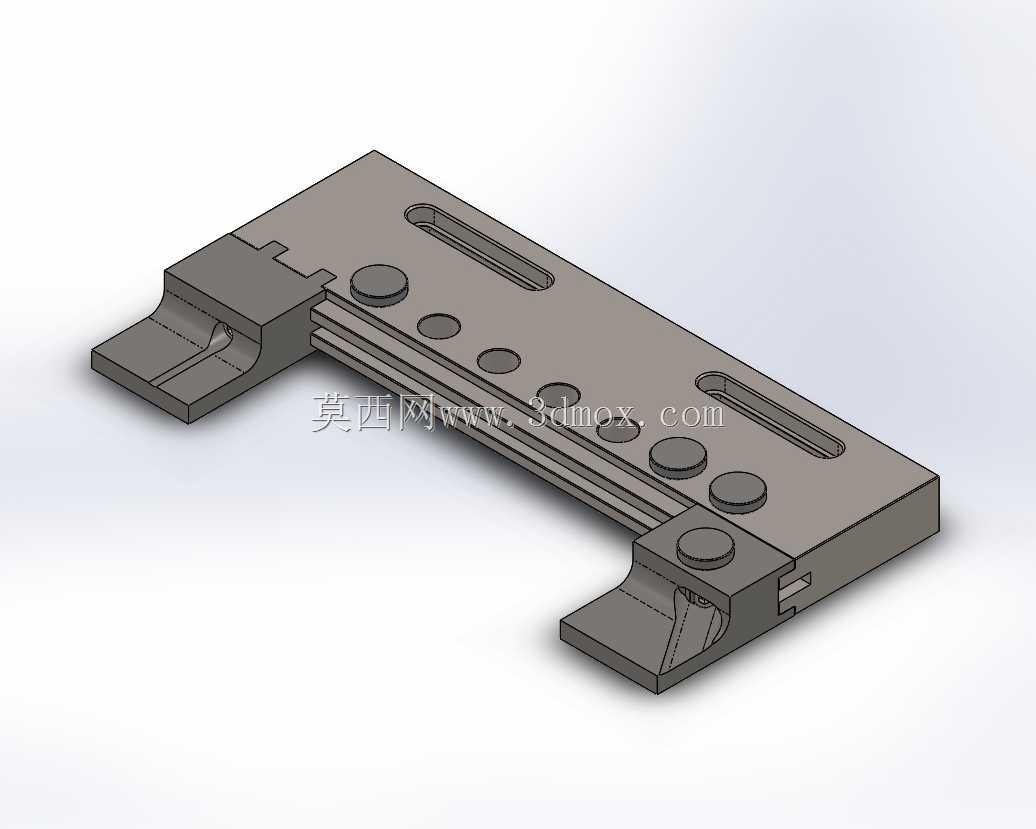

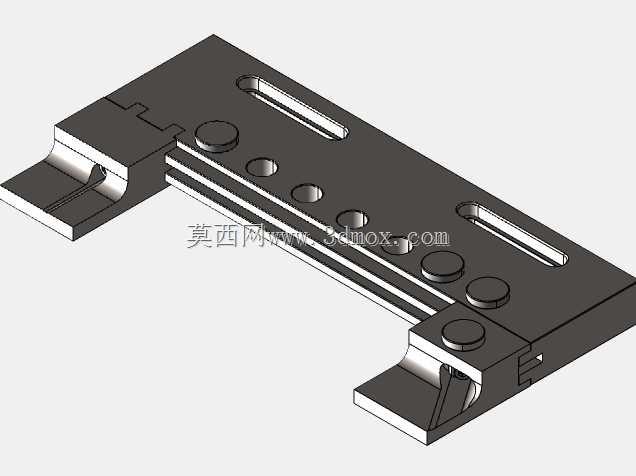

线切割加工专用快换式平口夹持虎钳

这款线切割专用虎钳是面向电火花线切割加工场景打造的精密夹持工装，主要适配快走丝、中走丝、慢走丝各类线切割设备的加工装夹需求，也可兼容小型精密磨削、电火花成型加工的工件固定作业，在精密五金加工、模具零件制造、小型非标零件加工场景中应用广泛。它的核心用途是在加工过程中稳定夹持各类条形、板状小型工件，避免加工过程中工件受电极丝冲液压力、放电作用力出现位移，保障加工轮廓精度与位置公差。在功能设计上，这款虎钳采用固定钳口与活动钳口可互换的结构设计，打破了传统虎钳钳口功能固定的局限，操作人员可根据工件的外形特征、夹持位置需求灵活调换钳口安装方向，既可以实现常规的外轮廓夹持，也可通过调换钳口完成内撑式夹持，适配异形零件、带内孔结构零件的装夹需求。钳身主体采用长条形低轮廓结构设计，整体高度经过优化，安装到机床工作台后不会超出线切割设备的Z轴行程边界，也不会干扰电极丝的走丝路径与上下水嘴的冲液范围；钳身表面开设的多组长条形安装槽与圆形定位孔，可适配不同规格的机床工作台T型槽安装间距，无需额外制作转接板即可直接完成固定，安装孔位的间距公差控制在0.02mm以内，保障钳身安装后的平行度与直线度。钳身的滑动导轨采用一体式铣削成型结构，配合滑动钳座的导向接触面，可将夹持过程中的晃动量控制在微米级，夹持工件后钳口的平行度误差不超过0.01mm/100mm，能够满足精密零件加工的形位公差要求。钳口的夹持面经过精密磨削处理，表面粗糙度可达Ra0.8，既可以增大与工件的接触摩擦力，避免装夹打滑，也不会在软质金属工件表面留下过深的夹痕。设计过程中充分考虑了线切割加工的工况特性，整体结构无多余突出部件，可减少加工过程中冲液的飞溅干扰，同时钳身的排屑空间经过优化，加工产生的金属碎屑可顺着钳身的斜面自然滑落，不会堆积在滑动导轨缝隙内影响夹持精度，日常清理维护十分便捷。
