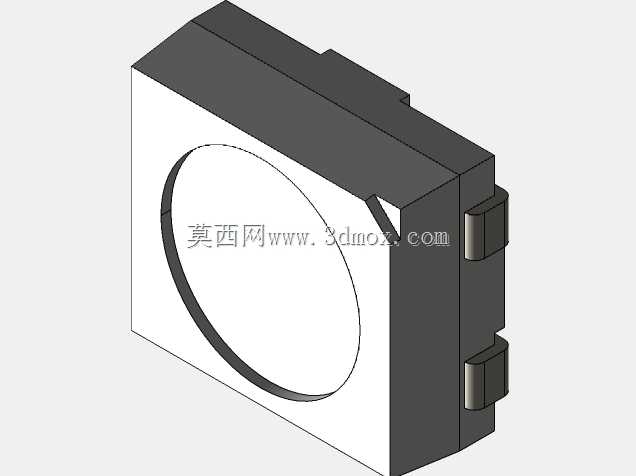

SK6805贴片式RGB发光元件封装结构

该三维结构对应小型侧贴式内置控制电路的RGB发光元件，是当下智能穿戴设备、微型氛围灯带、便携电子装饰件、小型交互指示模块领域常用的发光载体，适配空间极度受限的紧凑安装场景，可在狭窄的设备内部腔体中完成侧发光的布局需求，无需额外预留正面出光的安装空间，大幅提升终端产品的结构设计自由度。这类发光元件兼容主流单线串行通信协议，仅需单根信号线即可完成多颗元件的级联控制，无需复杂的布线方案，单颗元件即可独立实现256级亮度调节与全彩混光效果，多颗级联时可组成任意长度的发光阵列，适配各类异形灯带、点阵屏、交互提示界面的搭建需求。设计过程中严格参照官方器件手册的外形公差要求完成建模，完整还原了元件的塑封本体轮廓、侧部出光窗口边界、底部焊盘的位置与尺寸，同时特意针对引脚定义做了适配性的结构标注，明确区分了接地引脚的位置，避免生产组装过程中出现引脚错接的问题，降低SMT贴片加工的不良率。元件整体外形尺寸控制在2.4*2.7毫米的极小范围内，厚度适配常规0805级别的贴片加工工艺，安装时仅需在PCB板上预留对应尺寸的焊盘封装，无需额外开设定位孔或者固定结构，元件侧面的出光面可紧贴设备的透光外壳内壁，最大限度减少光线传输过程中的损耗，提升出光均匀度。建模时充分考虑了元件的安装边界，预留了焊盘焊接所需的最小爬电距离，同时规避了周边元件布局时可能出现的结构干涉问题，不管是用于消费类电子产品的状态指示，还是用于文创产品的氛围发光，或是用于工业小型设备的运行状态提示，该结构都能精准匹配实际生产的组装要求，为硬件开发阶段的结构堆叠、PCB布局评审提供精准的三维参考，提前规避组装阶段可能出现的结构干涉、引脚错配、出光角度偏差等问题，缩短产品开发的验证周期。
