罗兰设备专用Collet夹头式主轴单元

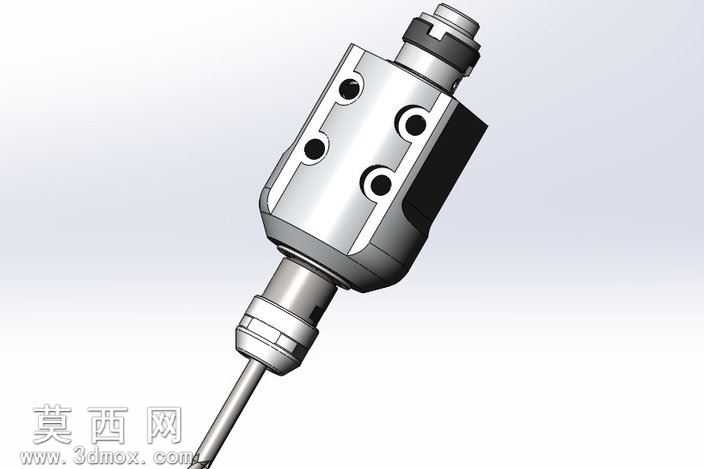

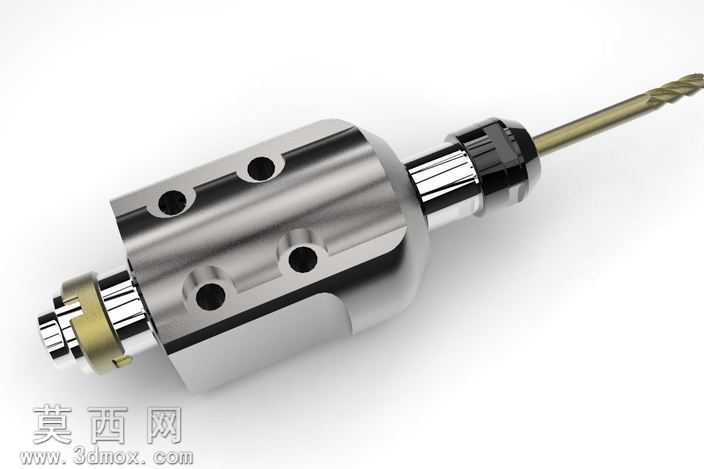

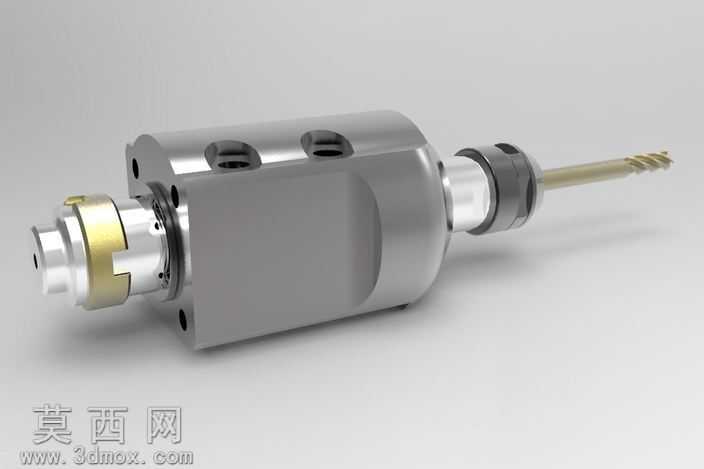

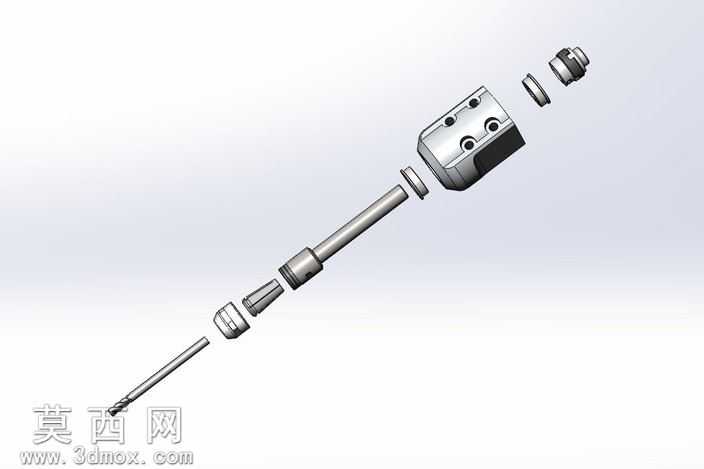

本模型为适配罗兰MDX系列加工设备打造的Collet夹头式主轴单元，建模过程严格遵循实际加工主轴的工程尺寸规范，从整体装配结构到微小的紧固孔位、夹头锁紧结构都做了精准还原。建模阶段先完成主轴核心传动段的基体构建，依次搭建主轴外壳的定位安装面、侧面的多组紧固孔位，每一处孔位的间距、孔径都匹配原厂设备的安装标准，保证模型可直接用于设备改装的方案验证。外壳部分采用金属切削件的建模逻辑，还原了铣削加工形成的规整棱边与安装平面，侧面的沉头孔做了真实的倒角处理，避免生硬的直角结构，贴合实际机械加工的工艺特征。主轴前端的Collet夹头结构做了分层建模，还原了夹头锁紧螺母、夹头本体、刀具装夹孔的嵌套装配关系，可直观展示夹头收紧固定刀具的工作原理，后端的动力连接端也还原了对接传动结构的卡位与锁紧特征，完整呈现主轴单元的动力传输路径。材质渲染阶段，主轴外壳采用哑光银白金属材质，模拟铝合金阳极氧化后的表面质感，搭配局部深色的密封端盖材质，区分不同功能部件的材质差异，金属表面添加了细微的切削纹理与轻微的反光效果，避免塑料感，还原工业金属部件的真实视觉效果；夹头与锁紧螺母部分采用亮面镀铬金属材质，突出其高精度加工的表面特征，装夹的刀具部分采用硬质合金的深灰金属质感，区分不同部件的材质属性。结构设计上，该主轴单元采用侧装固定方式，侧面的多组安装孔可直接适配罗兰MDX-15/20设备的安装工位，无需额外改装即可匹配原有设备的安装基准，主轴内部的轴承安装位做了预留结构，可用于后续的主轴动平衡仿真、装配干涉检查等工程验证场景。整体建模采用全参数化的构建逻辑，各部件之间保留了真实的装配间隙，可完成虚拟拆装演示，清晰展示主轴单元从外壳到内部夹头、锁紧结构的完整装配关系，既可以作为数控加工设备改装的参考模型，也可用于机械原理教学中主轴装夹结构的演示素材，帮助理解小型加工设备主轴的工作逻辑与结构组成。
