经典款办公订书机三维结构设计作品

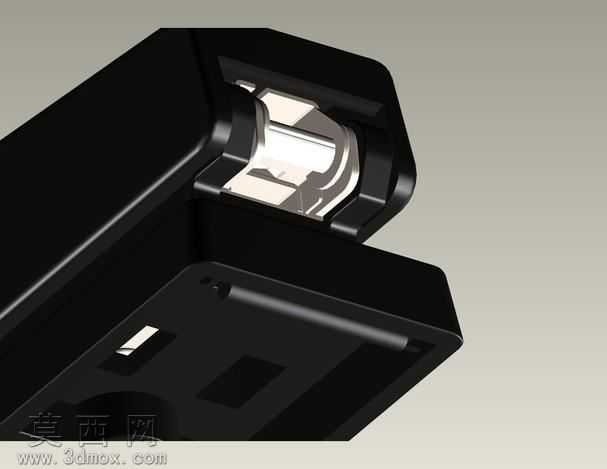

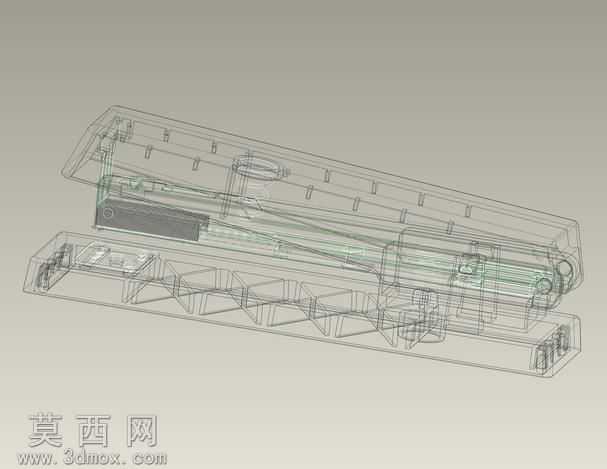

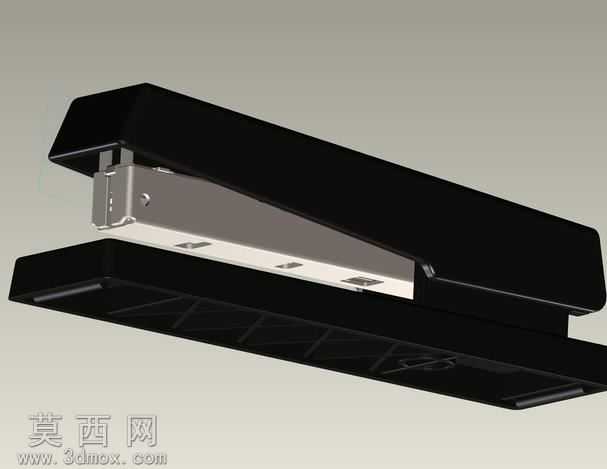

本作品为经典桌面办公订书机的全参数化三维建模成果，建模过程采用自底向上的装配设计思路，先拆分订书机的各个功能零部件逐一完成建模，再通过装配约束完成整体组合，完整还原了常规订书机的全部功能结构。建模阶段针对订书机的上盖压柄、钉槽组件、底座基座、冲压弹片、复位弹簧、出钉冲头、钉道导轨等核心零件逐一进行特征构建：上盖压柄采用薄壁抽壳特征模拟真实塑料外壳的壁厚，表面做圆角过渡处理还原日常文具的圆润触感，避免尖锐棱角的设计完全匹配量产民用文具的安全设计要求；钉槽组件设计了可滑动的推钉结构与配套的弹性压片，还原订书钉装填后持续向前推送的工作逻辑，钉道内壁做等距限位结构保证订书钉推送过程不卡滞；底座部分设计了适配两种装订模式的钉砧结构，既可以实现常规向内弯折的永久装订，也可切换为向外弯折的临时装订结构，底座表面增加防滑胶垫的特征模拟真实产品的防滑减震设计。材质与渲染阶段，针对不同零件的真实材质做区分设置：塑料外壳部分采用哑光黑色ABS塑料材质，调整粗糙度参数模拟日常办公塑料件的微磨砂质感，金属冲压件部分采用拉丝不锈钢材质，调整金属度与反射参数还原金属零件的冷硬光泽，弹簧部分采用镀锌弹簧钢材质，还原细小金属零件的表面质感，底座防滑垫采用黑色橡胶材质，设置较高的粗糙度模拟橡胶的哑光防滑特性。结构设计上完整还原了订书机的杠杆施力结构，通过上盖的铰接结构实现压下时的力传导，出钉冲头对准钉道中心位置保证订书钉可被平稳推出，复位弹簧的安装位置与预紧参数经过调整，模拟压下松开后上盖自动回弹复位的真实使用手感，所有铰接位置都设置了合理的装配间隙，避免运动干涉，完全符合真实订书机的运动逻辑。整个建模过程覆盖了伪造特征、注塑薄壁零件、钣金冲压零件、弹性零件的不同建模方法，既还原了民用办公文具的外观质感，也完整复现了产品的内部功能结构，可作为文具结构设计、机械基础装配练习的参考案例。
