杆装式传感器可调夹持固定支架结构

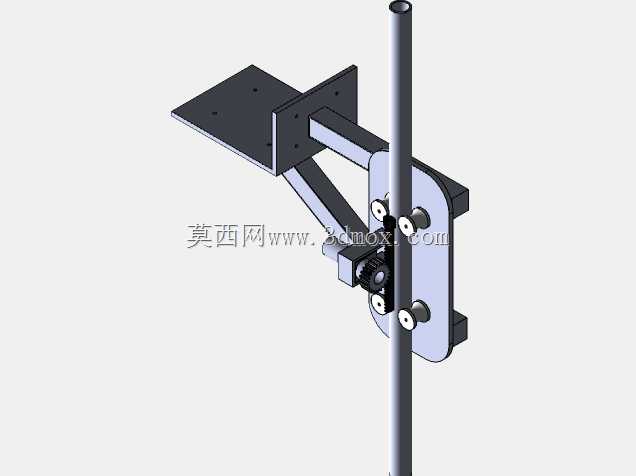

这款杆装式传感器夹持固定支架，主要面向工业现场各类外置传感器的安装定位需求设计，常见应用场景涵盖自动化生产线工位检测、物流输送线物料到位识别、工业设备运行状态监测、户外环境参数采集等领域，能够为光电类、接近类、超声波类等多种外形的工业传感器提供稳定可靠的安装载体，解决现场安装时杆体与安装面之间的位置适配、角度调节难题。从实际用途来看，该支架一端可通过平板结构固定在墙面、设备机架、生产线型材框架等平整安装基面，另一端通过环抱式夹持结构抱紧圆形立杆，传感器可搭载在支架的前端安装位，无需额外加工复杂的安装孔位，即可快速完成传感器的部署，同时支持后期根据检测需求灵活调整传感器的检测角度、前后伸出距离以及立杆上的高低位置，大幅降低现场安装调试的工作量。在功能特性上，该支架采用双侧斜向支撑臂结构连接安装平板与夹持座，相比单臂支撑结构拥有更高的结构刚性，在设备运行产生振动的工况下也能保持传感器位置不偏移，避免检测信号出现误触发；夹持座采用分体式抱紧结构，通过多组紧固件实现与立杆的锁紧，锁紧力均匀分布，不会出现立杆局部受压变形的问题，同时松开紧固件即可沿着立杆轴向滑动调整整体高度，也可绕立杆轴线旋转调整水平朝向，适配不同方向的检测需求。设计思路上，这款支架充分考虑了工业现场的安装兼容性，安装平板上预留多组标准安装孔位，可适配不同规格的膨胀螺栓、型材螺母等固定件，夹持座的内孔尺寸适配工业现场常用的标准圆形立杆规格，无需定制特殊规格的安装杆件即可直接使用；支架整体采用模块化拼接设计，各个部件之间通过标准紧固件连接，后期如果某个部件出现磨损可单独更换，降低维护成本。外形尺寸与安装边界方面，支架整体伸出长度控制在合理范围，既保证传感器能够伸出到合适的检测位置，又不会因为伸出过长导致结构刚性下降，安装平板的尺寸适配常规的墙面、型材安装基面，不需要过大的安装空间即可完成固定，夹持座的整体厚度较薄，在立杆上安装后不会占用过多周边空间，适合在安装空间紧凑的设备内部、生产线旁部署使用，支架的所有棱角处都做了倒角处理，避免安装调试过程中划伤操作人员，整体结构兼顾了实用性、可靠性与安装便捷性。
