仪表散热风扇后置防护端盖结构设计

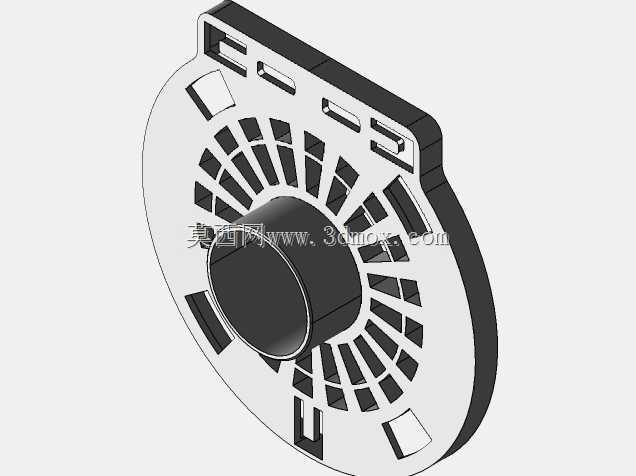

这款仪表风扇后罩是小型仪表内置散热系统的核心防护配套部件，主要应用在工业测控仪表、小型电控箱、台式检测设备等需要主动风冷散热的紧凑空间场景中，承担着防护内部扇叶与电路、引导散热气流、适配设备外壳安装的多重作用。在实际设备运行过程中，该部件一方面可以阻挡外部灰尘、细碎杂物、操作时的误触伸入，避免高速运转的扇叶剐蹭线路或者伤及操作人员，另一方面通过规则排布的通风栅格结构，保障散热气流的顺畅流通，不会因为防护结构的存在大幅增加风阻，影响散热效率。从功能特性来看，该后罩采用中心轴套与外圈防护环一体化的结构设计，中心凸起的轴套结构可以直接适配风扇电机的端部定位，既能够为电机轴端提供预留的容纳空间，避免扇叶运转时与罩体发生剐蹭干涉，也可以辅助固定风扇的轴向位置，减少运转过程中的震动偏移。外圈的栅格采用放射状均匀排布，每一条栅格的宽度、间隙都经过匹配计算，在保证结构强度的前提下最大化通风面积，同时栅格的边缘做了过渡倒角处理，避免注塑生产时出现飞边、应力集中的问题，也能减少气流穿过时产生的风噪。在安装适配设计上，后罩的侧边延伸出带定位卡槽的安装耳，安装耳上预留的卡扣槽可以直接与仪表壳体上的对应卡位配合，不需要额外使用螺丝固定，能够大幅提升装配效率，适合规模化的流水线生产装配。安装耳的位置与中心轴套的同轴度经过严格校核，安装后可以保证后罩与内部扇叶的同轴度偏差控制在极小范围内，避免扇叶运转时蹭到罩体内壁。从安装边界来看，该后罩整体为类圆形扁平结构，整体厚度较薄，不会占用过多仪表内部的轴向空间，适配厚度空间有限的紧凑仪表结构，外圈的最大直径与常规小型仪表散热风扇的外径完全匹配，侧边安装耳的突出尺寸也经过优化，不会超出仪表壳体的预设安装槽范围，不需要对原有仪表外壳结构做额外修改就可以直接适配替换。整体结构采用对称式设计，受力分布均匀，在受到外部轻微挤压时不容易出现变形断裂，能够满足仪表长期使用的结构强度要求。
