带冷却盘管的高压储氢容器结构设计

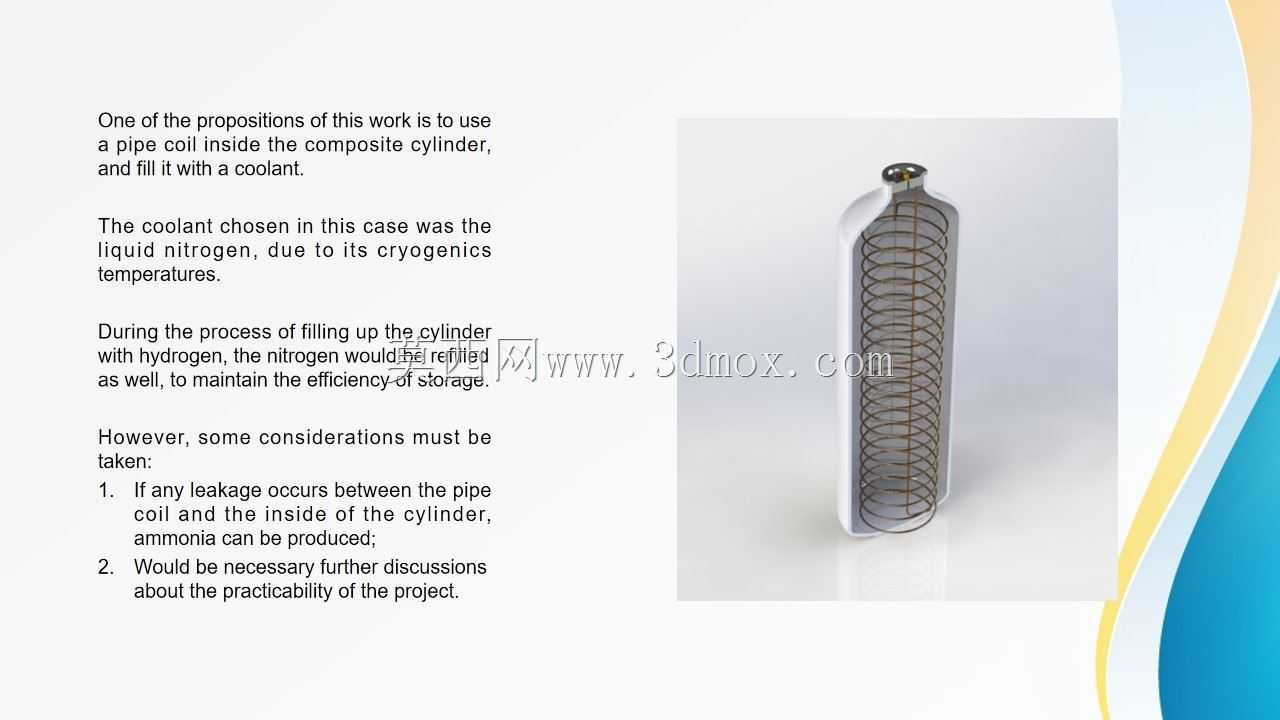

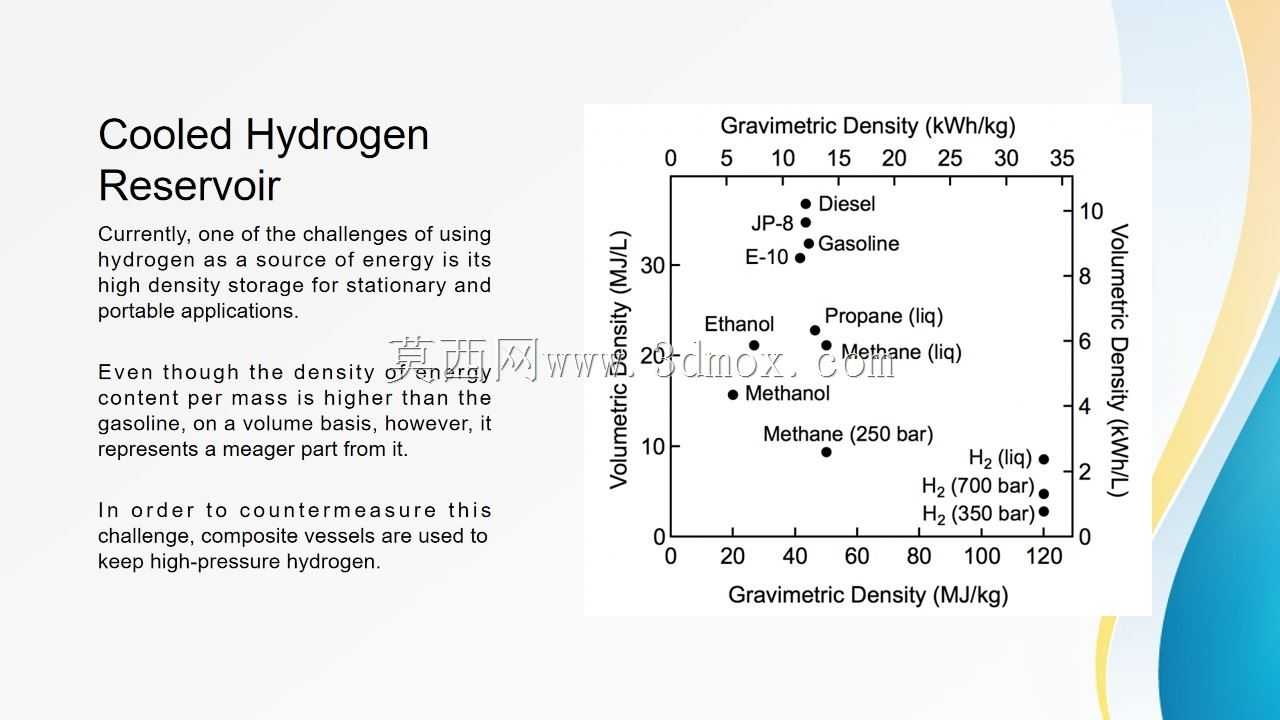

在氢能应用的全产业链场景中，高压储氢环节始终是制约氢能规模化落地的核心痛点之一，尤其是固定式供能站点、便携式氢能电源、车载供氢系统等场景，对储氢装置的体积能量密度、温度管控能力、运行安全性都提出了极高要求。常规高压气态储氢方式虽然质量储氢密度具备天然优势，但常温下高压氢气的体积能量密度远低于传统液态化石燃料，同时快速充放氢过程中产生的温度波动，会直接影响储氢容器的材料疲劳寿命与密封可靠性，甚至带来超压运行的安全隐患。这款冷却储氢结构正是针对上述行业痛点开发的专用储氢装置，核心采用带冷却功能的复合承压结构设计，主体为圆筒形高压承压腔体，腔体内部集成螺旋盘绕的冷却流道，通过在流道内循环通入冷却介质，可快速带走充放氢过程中产生的焦耳热，维持储氢腔体内的温度稳定在设计区间内，既能够提升高压状态下的氢气存储密度，缩小储氢装置整体体积，也能避免温度交变对容器壁面材料、密封组件造成的性能衰减，延长设备整体服役周期。从设计思路层面，该结构充分平衡了承压性能与换热效率的关系，外部圆筒壳体采用高强度复合材料铺层设计，在满足70MPa级高压储氢承压要求的前提下，尽可能降低壳体自身重量，适配移动式氢能应用场景的轻量化需求；内部冷却盘管采用导热性能优异的金属材质，沿腔体内壁均匀螺旋排布，既保证冷却介质与腔体内氢气的换热接触面积最大化，也避免盘管结构占用过多腔体内部储氢空间，同时盘管的支撑结构与壳体采用柔性连接设计，可抵消高压充放过程中壳体形变带来的应力影响，避免盘管焊缝开裂引发冷却介质泄漏。在外形尺寸与安装边界设计上，该储氢容器采用标准圆筒形构型，端部采用标准快装式密封接口，可直接适配现有主流加氢站、车载供氢系统的安装接口尺寸，无需额外定制转接结构；冷却介质进出口设置在容器端部同一侧，便于现场管路布设与后期维护检修，整体安装边界预留了足够的安全操作空间，可满足室内外不同安装场景的防火、防爆间距要求，同时容器外壁预留了温度、压力传感器的安装点位，可直接接入现有氢能系统的管控平台，实现储氢状态的实时监测与冷却流量的动态调节，适配不同充放氢速率下的温度管控需求。
