氢能航空动力系统管路布局设计方案

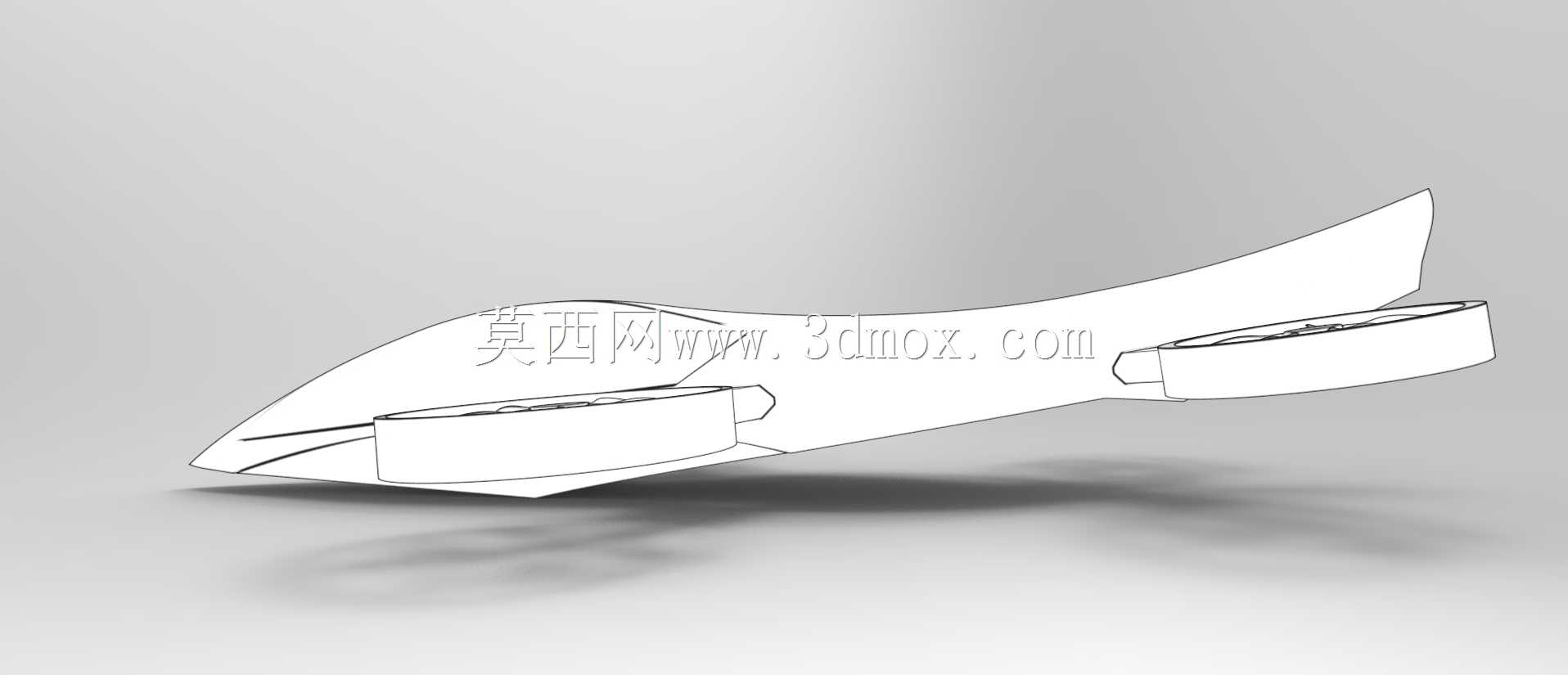

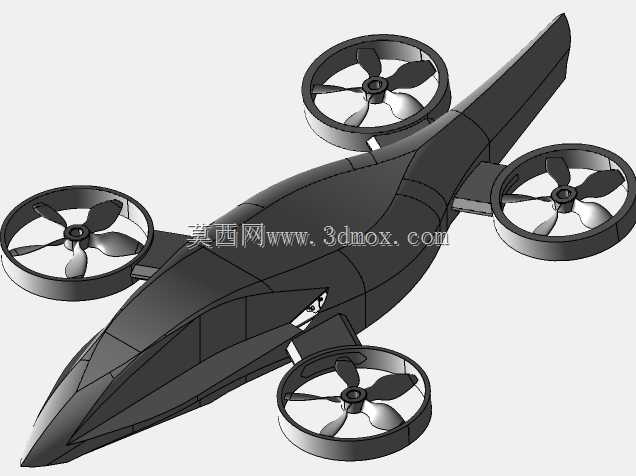

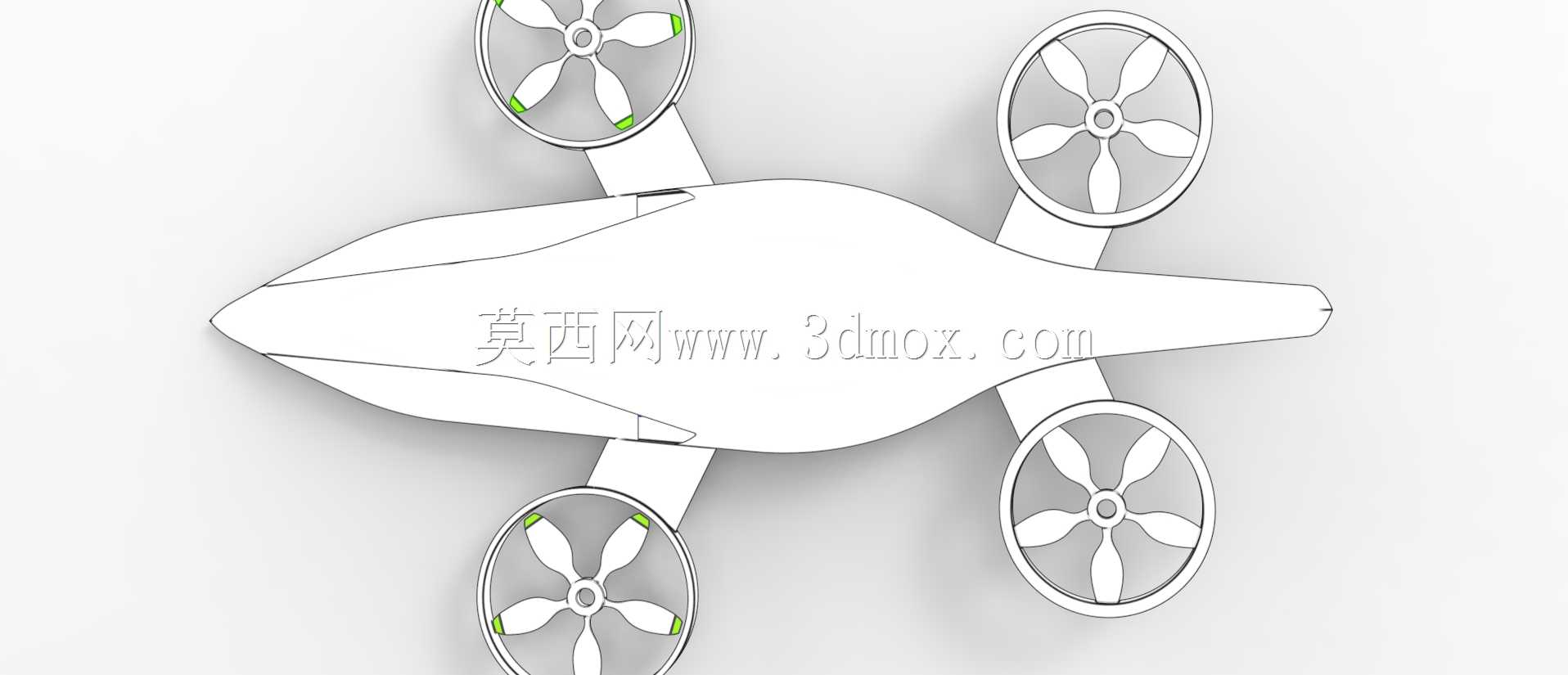

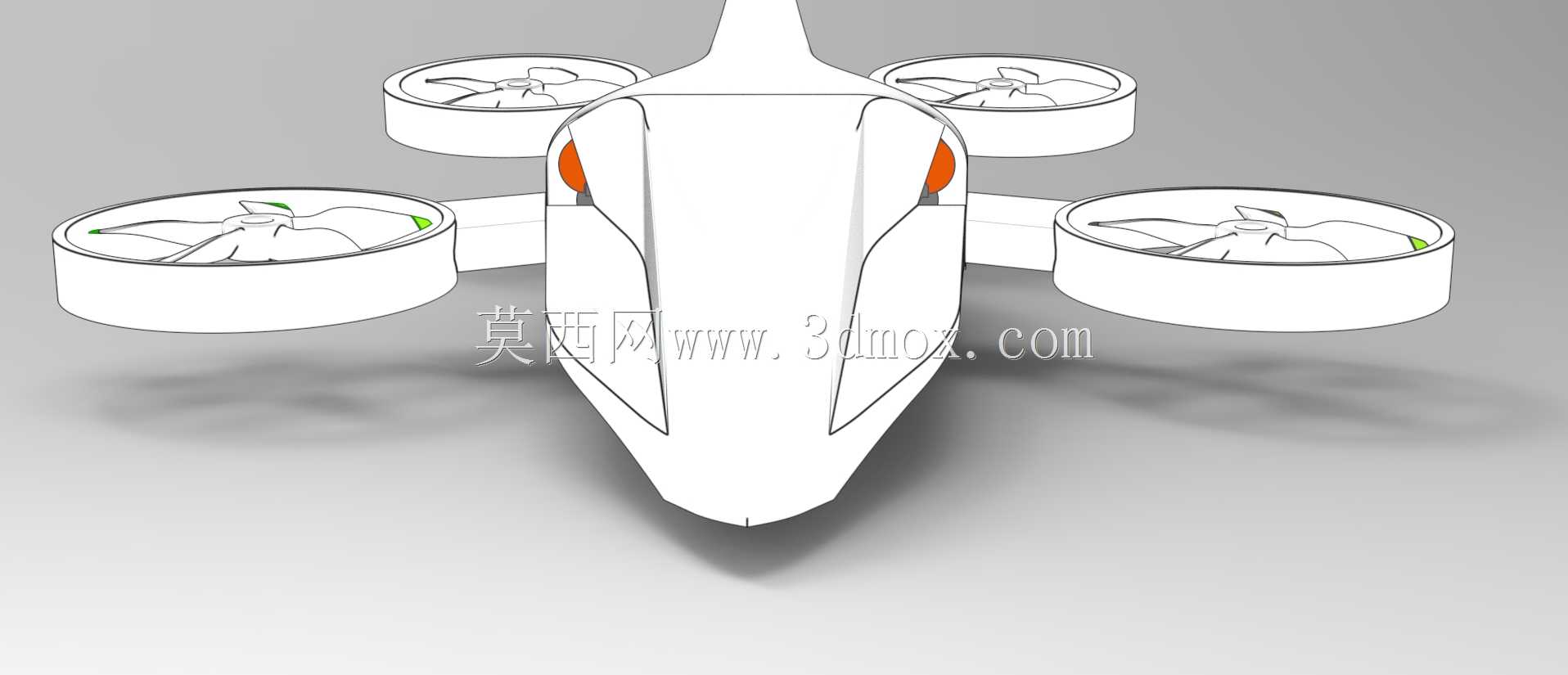

这套设计聚焦氢能作为绿色燃料在航空领域的落地应用，核心围绕氢燃料航空动力单元的管路集成与部件排布展开，面向未来零碳航空的动力系统需求搭建完整的功能架构。整套系统的应用场景覆盖中小型氢能通航飞行器、短途氢能通勤飞机的动力舱集成，可适配低空空域开放背景下的绿色短途运输、景区观光飞行、应急通勤救援等对碳排放有严格要求的作业场景，解决传统航空燃油动力碳排放过高、运营成本受油价波动影响大的行业痛点。

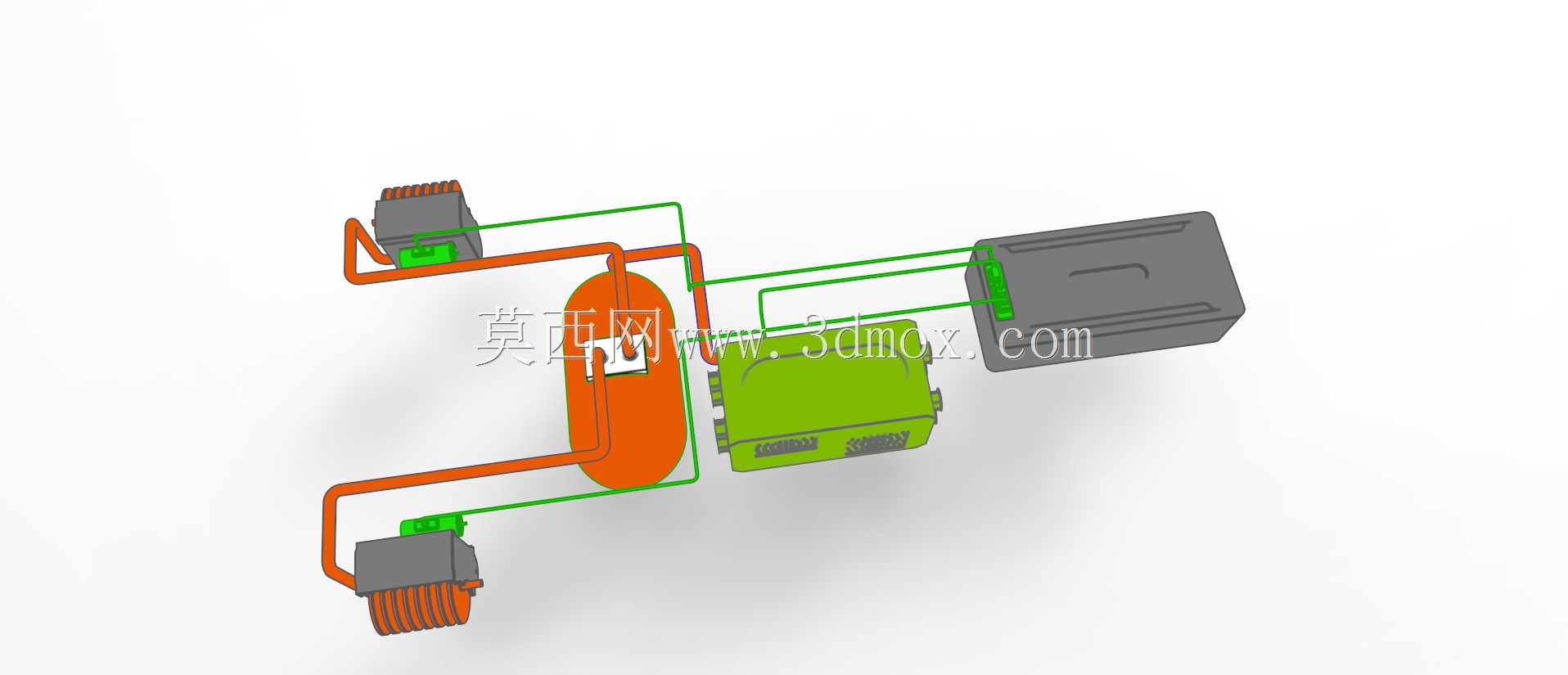

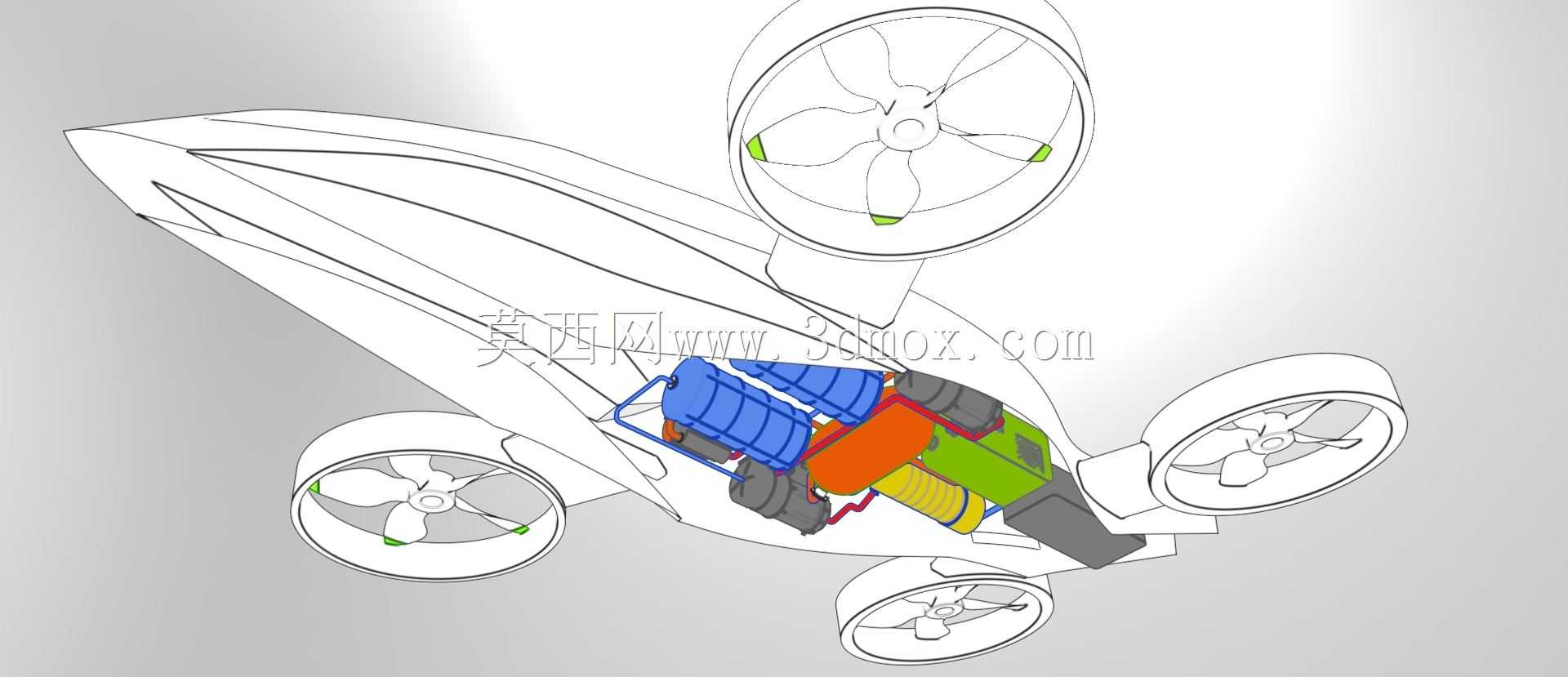

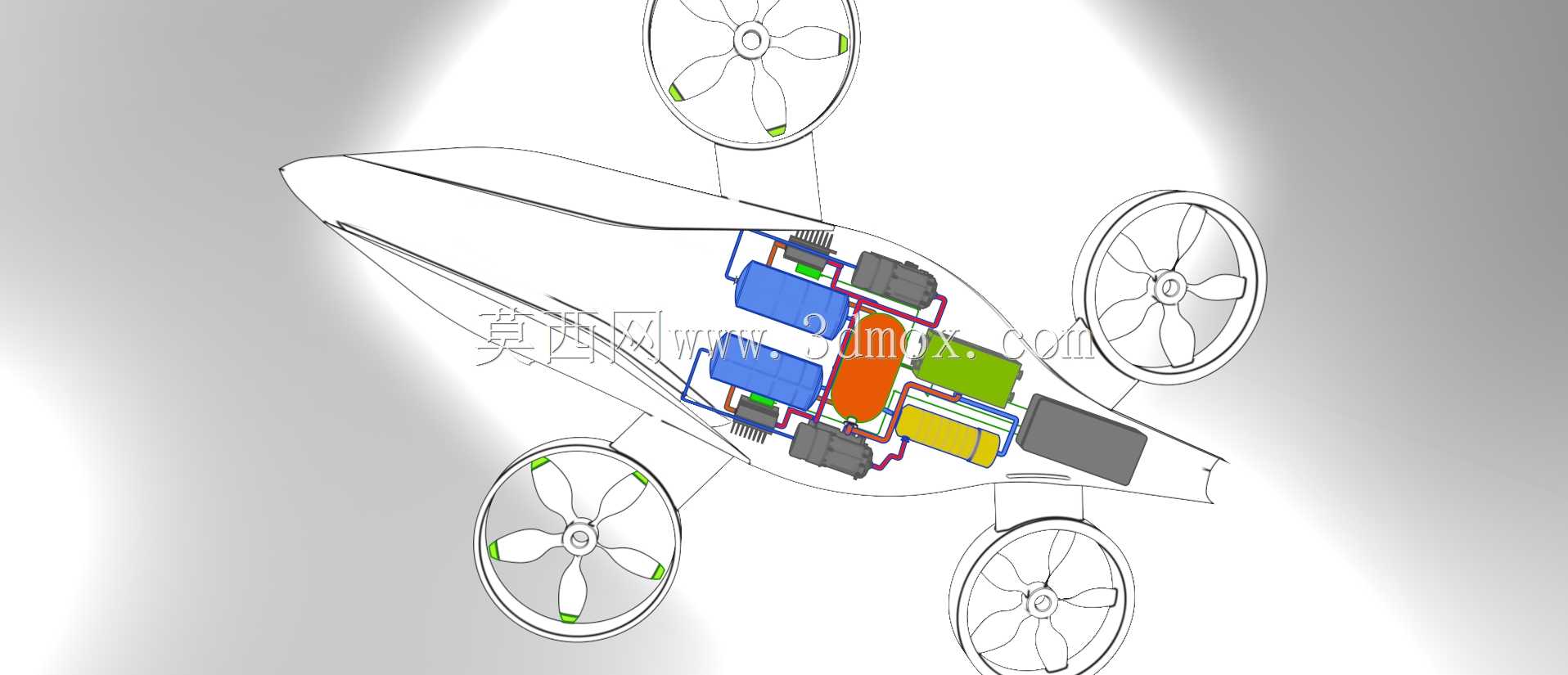

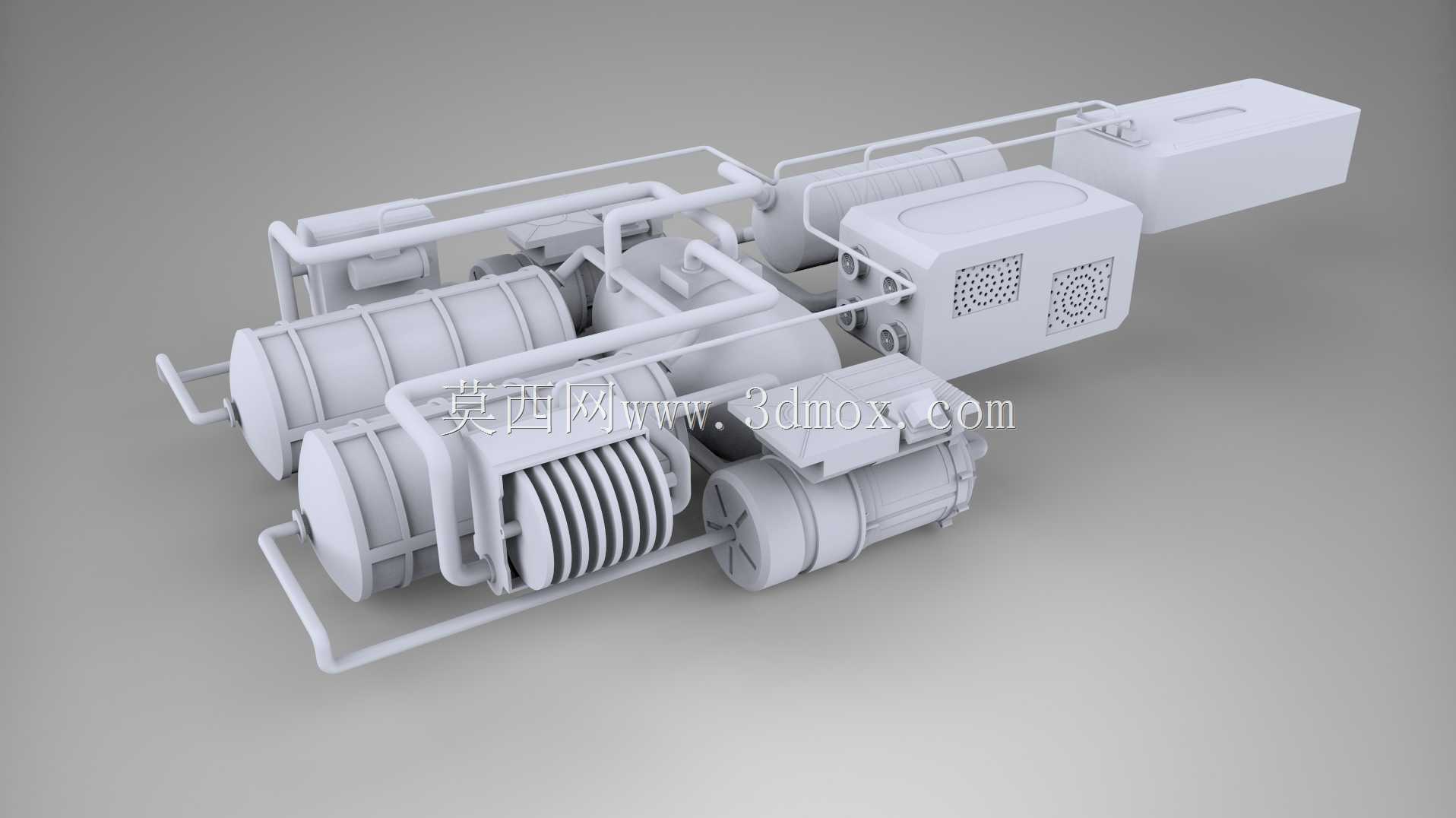

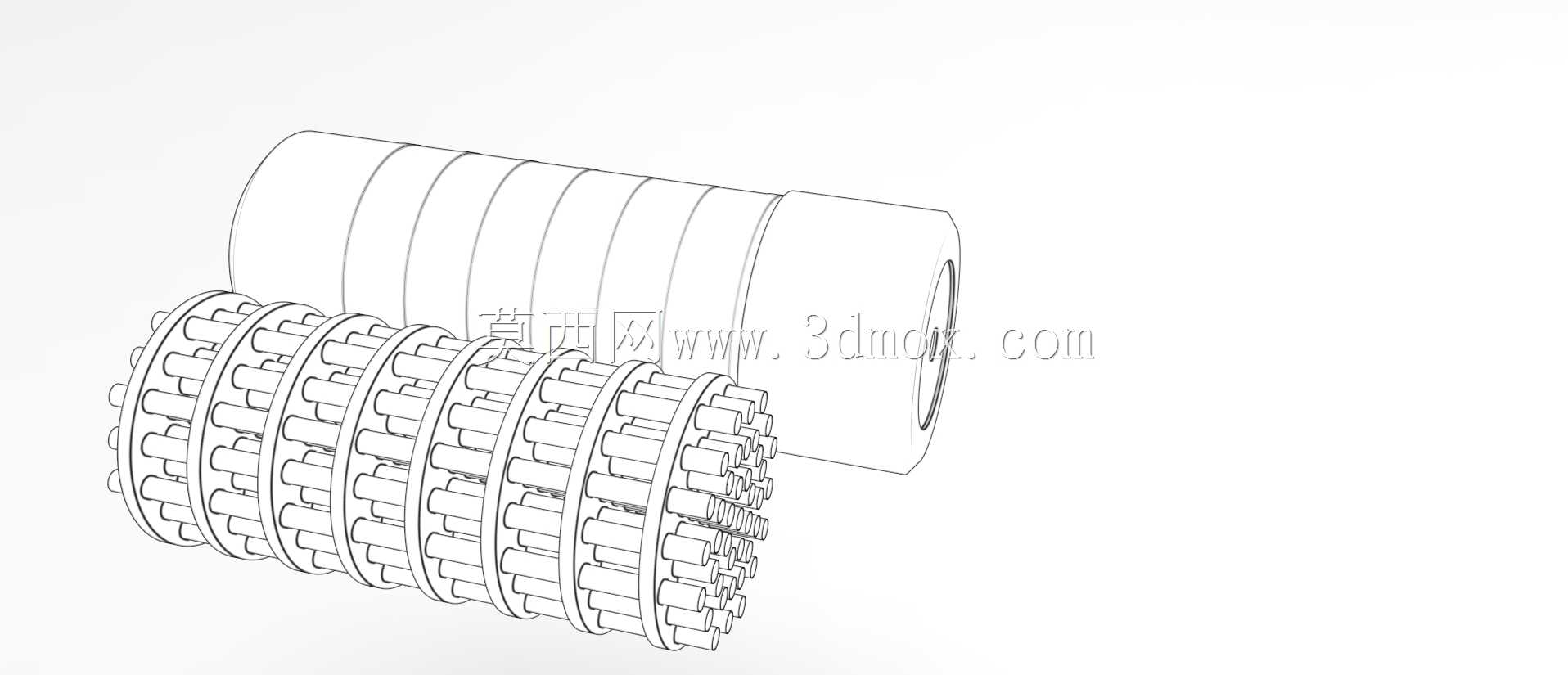

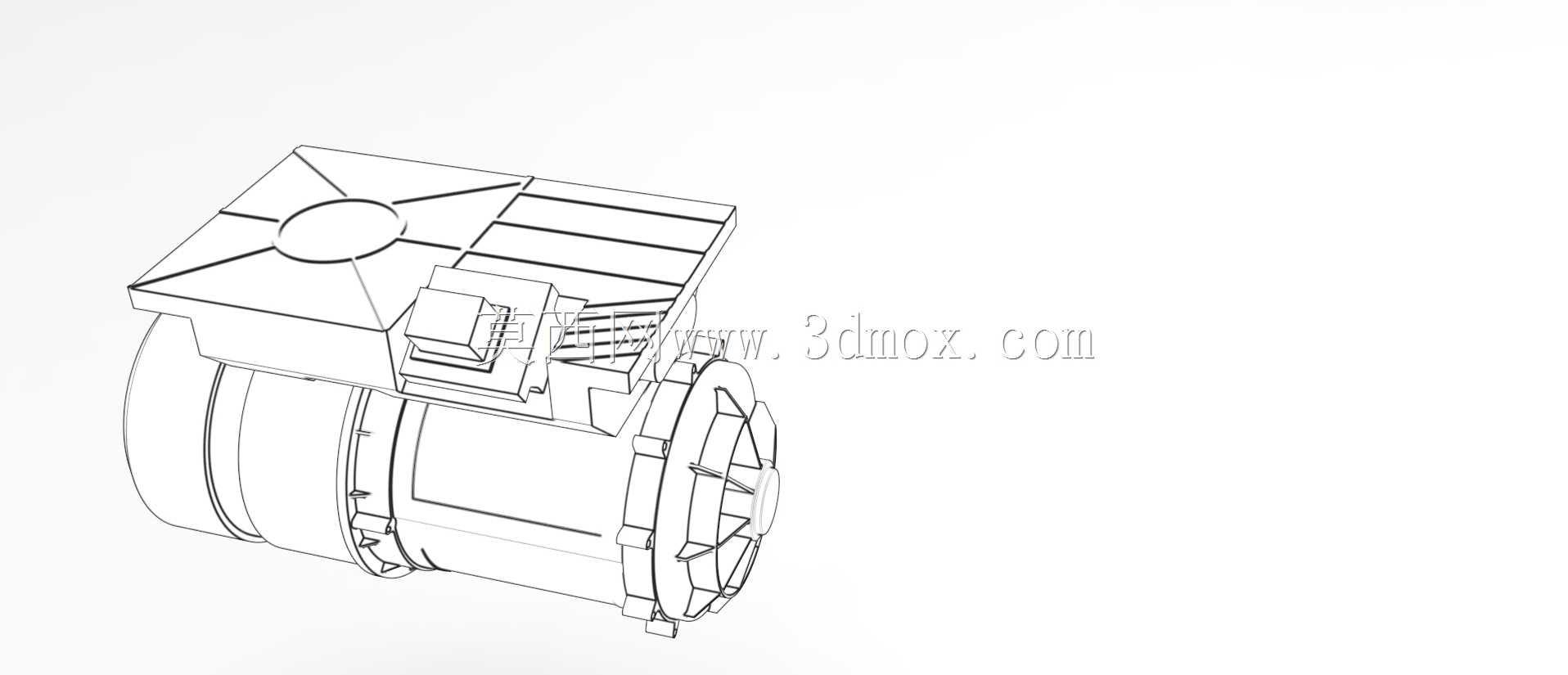

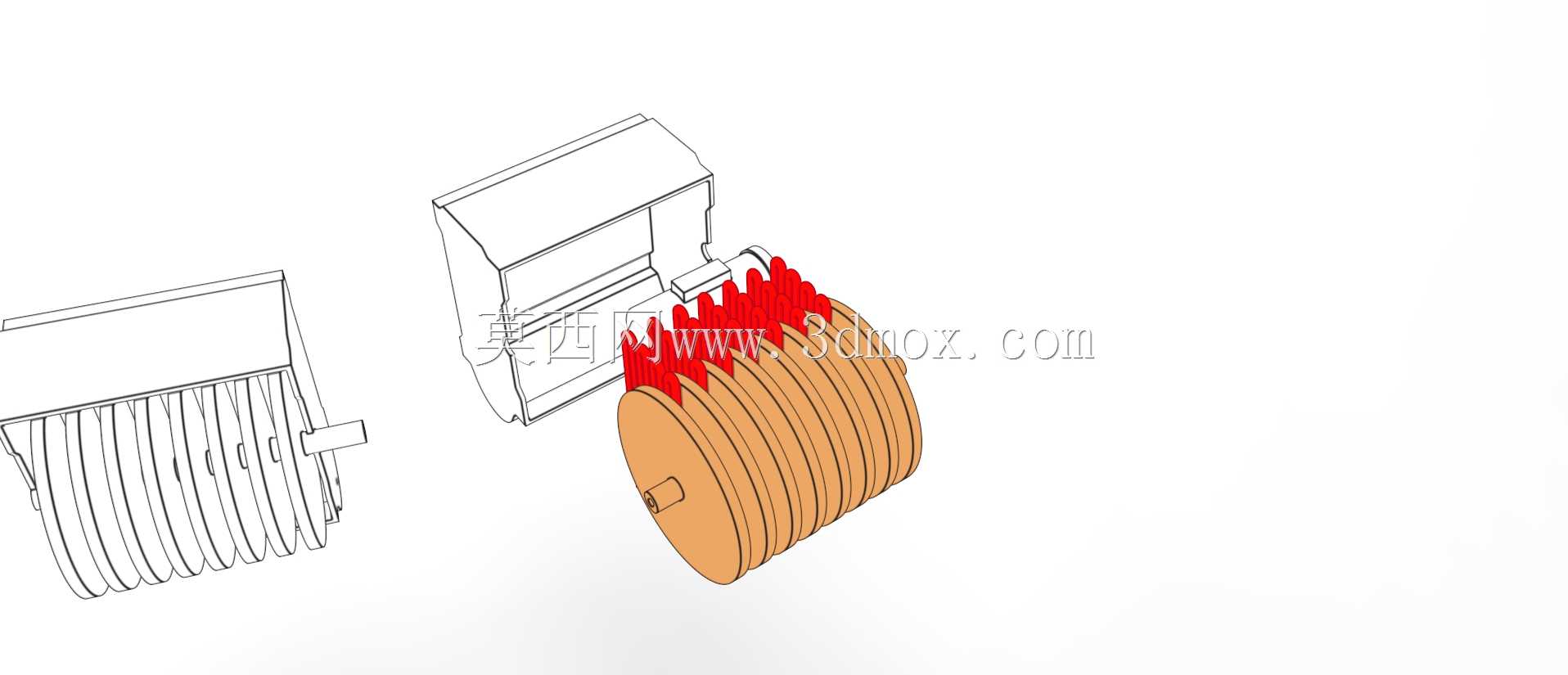

从实际用途来看，整套系统承担氢燃料存储、热管理、动力输出、能量调控的全流程功能：两个蓝色卧式罐体为高压储氢单元，负责存储低温高压气态氢燃料，罐体周边排布的散热结构可平衡储氢过程中的温度波动，避免氢燃料温度异常引发的安全隐患；橙色核心构件为氢燃料电池反应单元，是整套系统的能量核心，负责将氢燃料的化学能转化为电能，为飞行器的推进电机、航电系统提供稳定电力输出；绿色箱体为动力调控单元，负责实时调整电能输出功率，匹配飞行器不同飞行阶段的动力需求；灰色构件分别为散热组件、稳压模块与外接接口单元，负责整套系统的温度管控、输出压力稳定以及与飞行器其他系统的信号、动力对接。

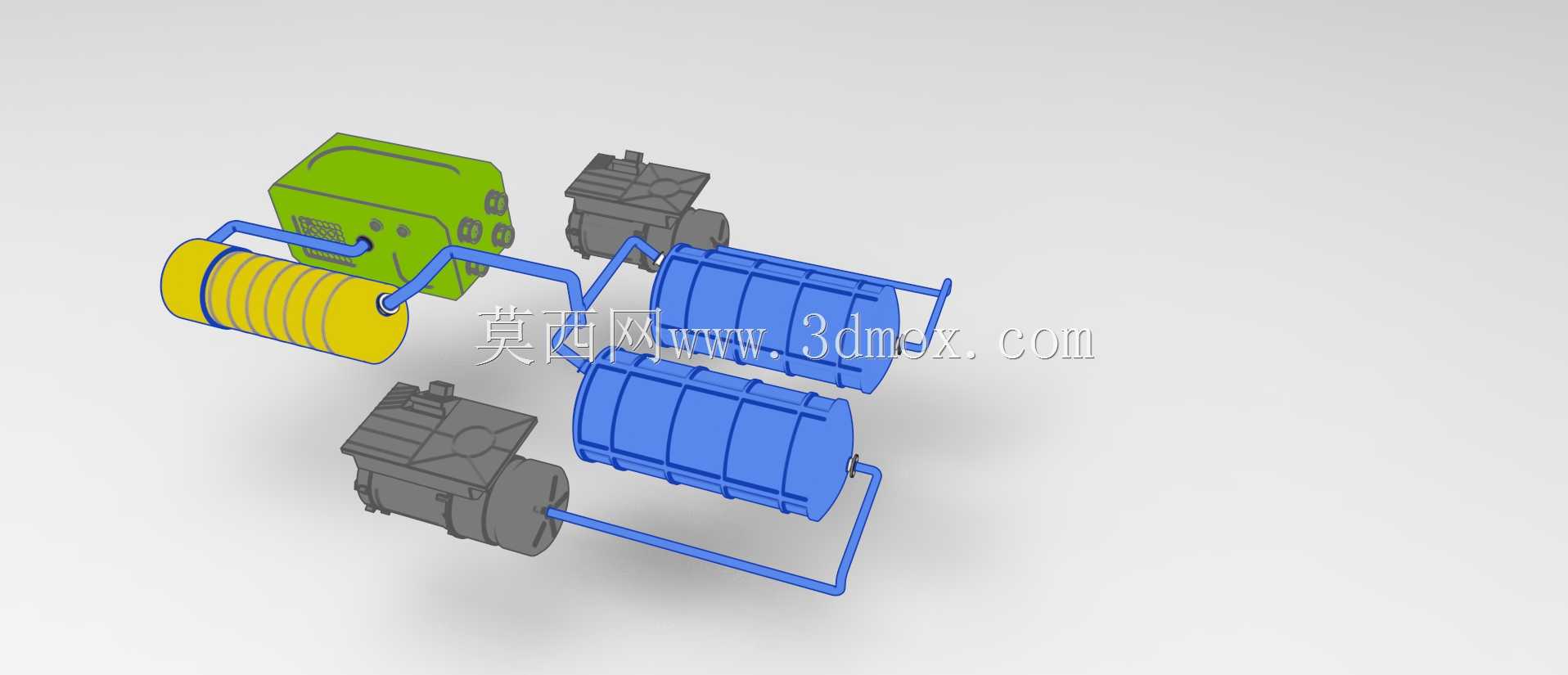

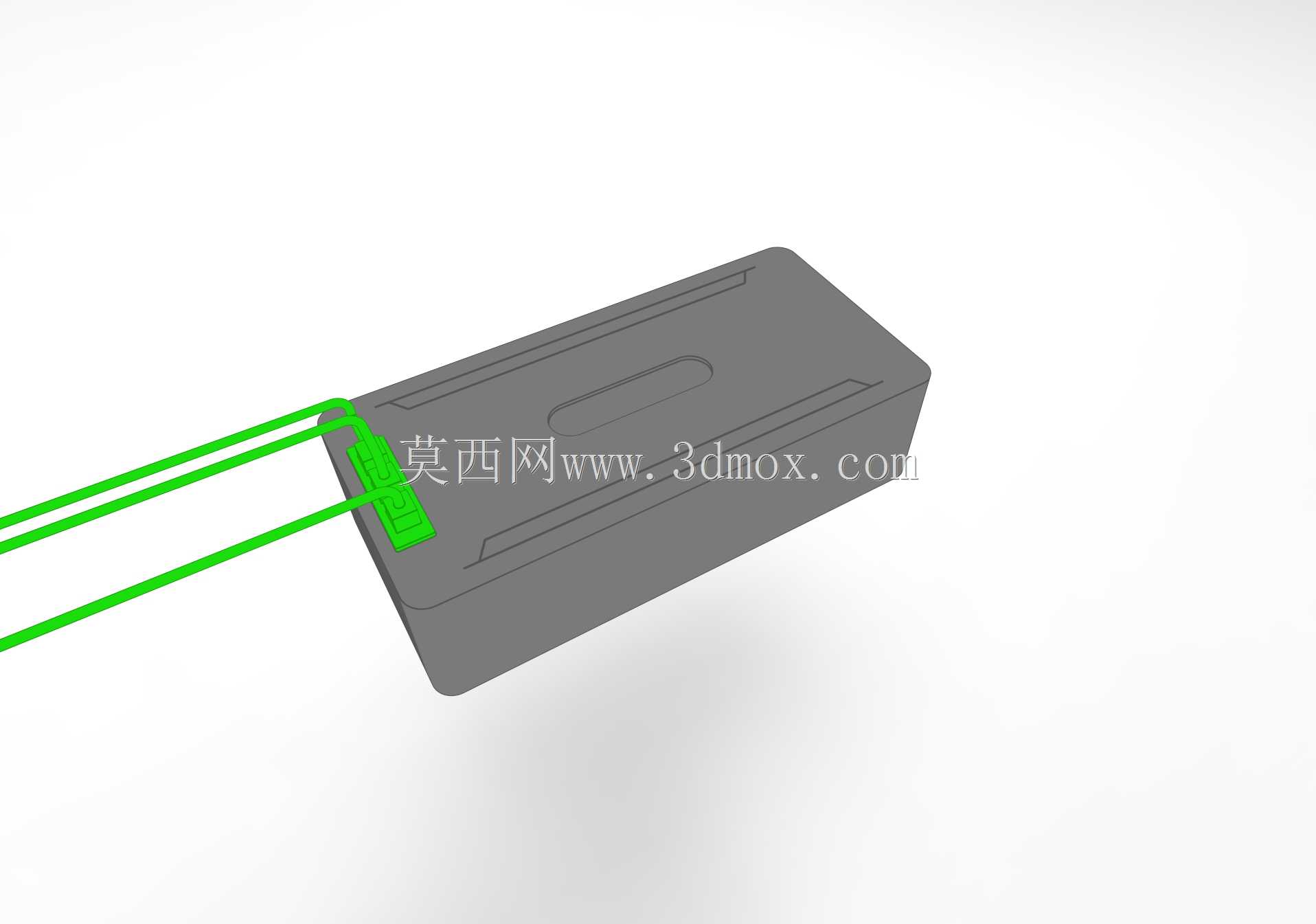

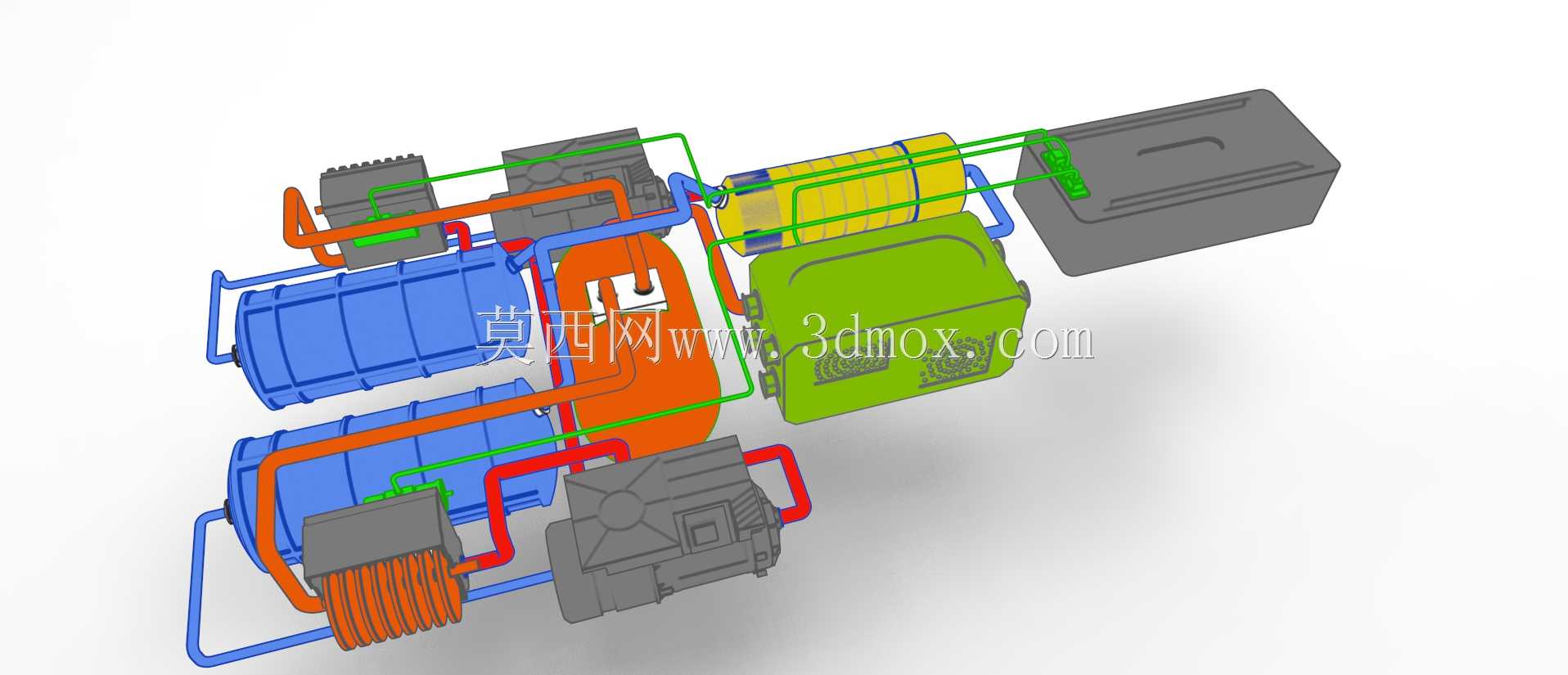

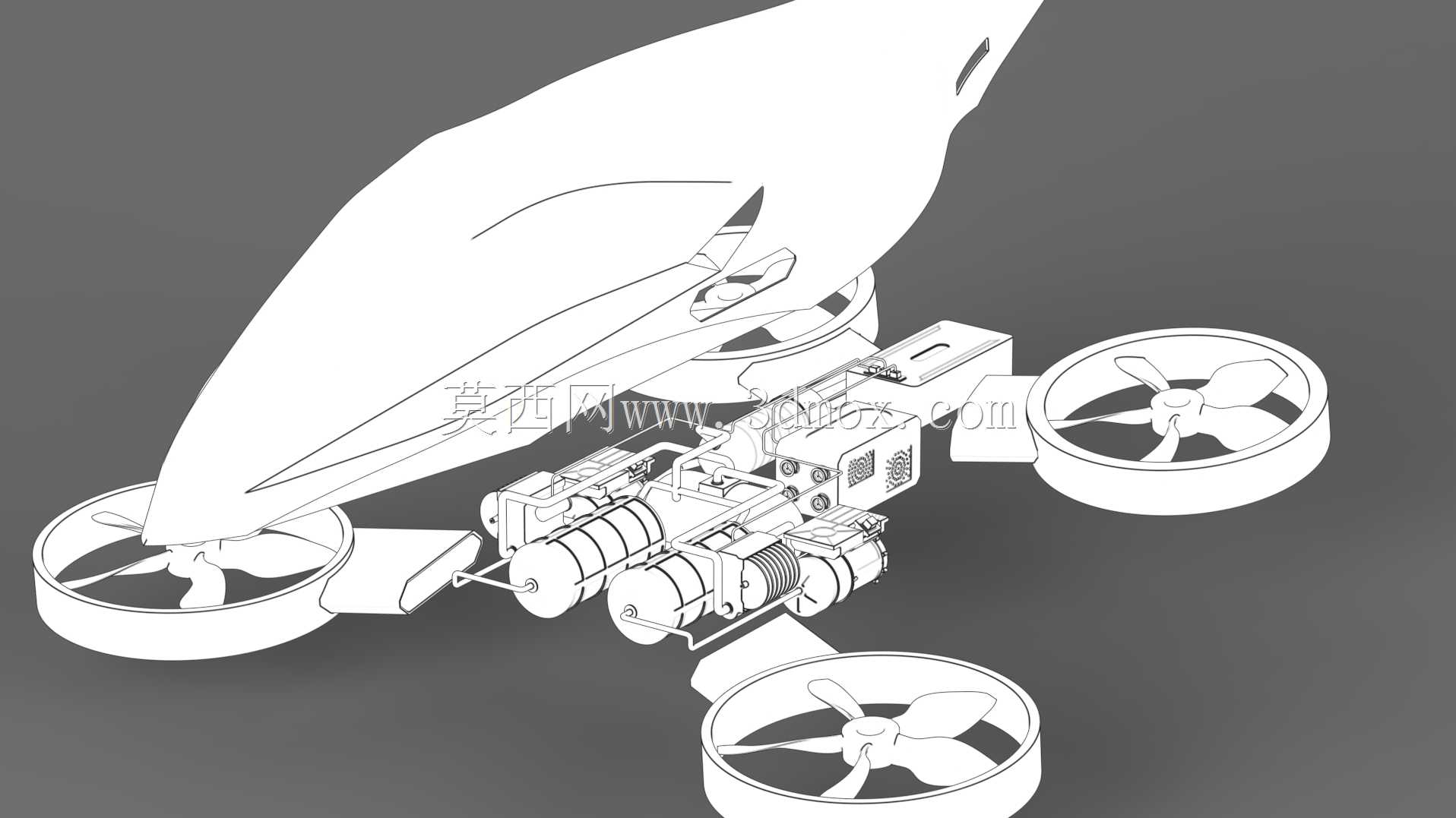

设计思路上，整套方案优先遵循航空动力系统的轻量化与安全冗余原则，所有管路采用红蓝绿三色区分功能属性：蓝色管路为氢燃料输送管路，采用大曲率弯折设计降低燃料输送阻力，同时避免直角弯折带来的应力集中问题；红色管路为冷却回路，串联所有发热部件，通过循环冷却液带走反应单元、调控单元工作产生的多余热量；绿色管路为信号与控制线路管路，与燃料管路、冷却管路保持安全间距，避免管路干涉引发的信号干扰或安全风险。部件排布上采用重心居中的布局逻辑，重量较大的储氢罐体布置在系统下部，核心反应单元居中设置，调控与散热部件分布在周边，保证整套系统安装后与飞行器的整体重心匹配，不会额外增加飞控系统的配平负担。

外形尺寸与安装边界方面，整套系统采用模块化集成设计，整体外轮廓为规整的类长方体结构，所有突出的管路接口、连接部件均控制在主体轮廓的安全边界内，安装时可直接嵌入飞行器预设的动力舱安装位，无需额外对周边结构进行切割修改；各部件之间预留了足够的检修操作空间，日常维护时可直接对单个模块进行拆装更换，无需拆解整套系统，大幅降低后期运维的时间成本与操作难度。所有管路的连接位置均设置了冗余密封结构，适配高空低压、低温的复杂作业环境，避免氢燃料泄漏、管路冻堵等问题，保证飞行过程中的动力系统可靠性。
