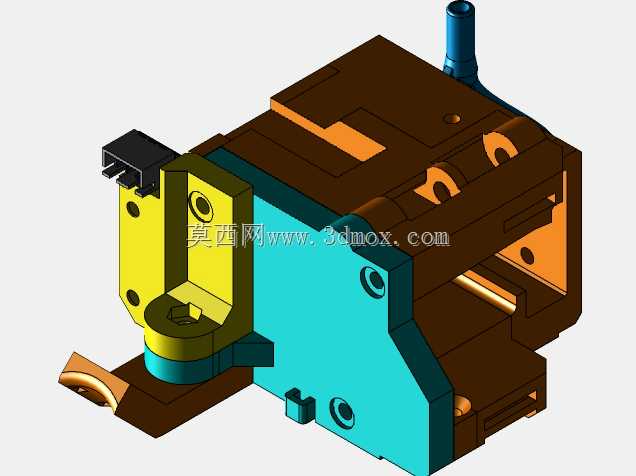

HevORT Hemera HD12型挤出机构结构设计

该结构属于FDM熔融沉积型3D打印设备的核心挤出端功能组件，主要应用于桌面级高精度3D打印场景，适配PLA、ABS、PETG等多种常见热塑性打印耗材，承担耗材稳定输送、熔融挤出、精准定位出料的核心功能，是决定打印成型精度、出料稳定性、耗材适配范围的关键部件。从实际应用场景来看，该组件可直接替换同规格机型的原装挤出头，也可用于DIY定制3D打印设备的核心功能搭建，适配不同行程规格的笛卡尔结构3D打印机，在创客创作、小批量零件打样、教学实训、文创产品制作等场景中均能稳定发挥作用。在功能特性设计上，该结构采用紧凑集成化布局，将耗材进给驱动、散热传导、喉管定位、喷嘴安装等功能模块整合为一体化总成，减少了分散零件带来的装配误差与共振风险；进给部分采用双齿轮咬合送料结构，增大了耗材与驱动轮的接触摩擦力，避免软质耗材进料打滑、硬质耗材进料阻力过大的问题，同时预留了挤出压力调节的结构空间，可根据不同耗材的硬度特性调整咬合压力，保证送料精度控制在0.01mm级别的误差范围内。散热模块采用分区设计，近端散热鳍片与进料端直接贴合，配合预留的散热风扇安装位，可快速带走进料段的多余热量，避免耗材提前熔融膨胀造成的喉管堵塞；喉管安装位采用同轴度定位设计，保证耗材输送路径与喷嘴出料口的同轴度误差小于0.02mm，避免出料偏移造成的打印层纹错位、模型边缘翘曲等问题。从设计思路来看，该结构优先考虑了装配便捷性与维护便利性，所有安装孔位均采用标准化尺寸设计，整体总成可通过侧边的三个固定孔直接安装在打印机的X轴滑台上，无需额外定制转接件；易损件更换无需拆解整个总成，喷嘴、喉管、进给齿轮等损耗部件均可单独拆卸更换，大幅降低了后期使用的维护成本。在外形尺寸与安装边界上，该组件整体采用方正紧凑的块式布局，横向最大宽度为62mm，纵向最大深度为48mm，竖向总高度为75mm，安装时仅需保证X轴滑台的安装平面平面度误差不超过0.03mm，滑台移动行程内预留的竖向空间不小于80mm、横向避让空间不小于70mm即可完成适配，不会与打印机的框架、传动皮带、限位开关等周边部件产生运动干涉；组件顶部预留的进料导向管接口为标准4mm快插接口，可直接适配市面上通用的PTFE进料管，无需额外改装接头。
