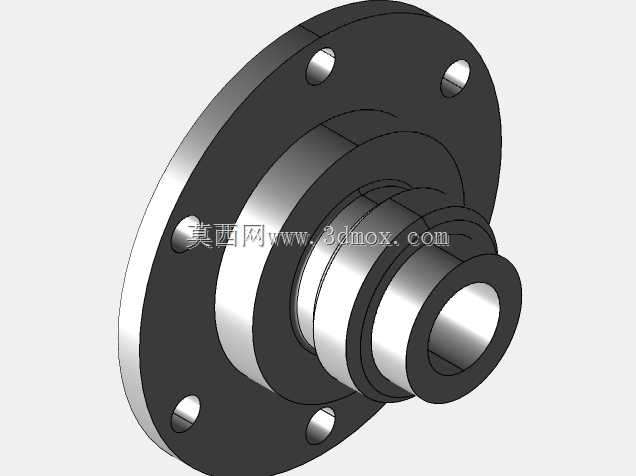

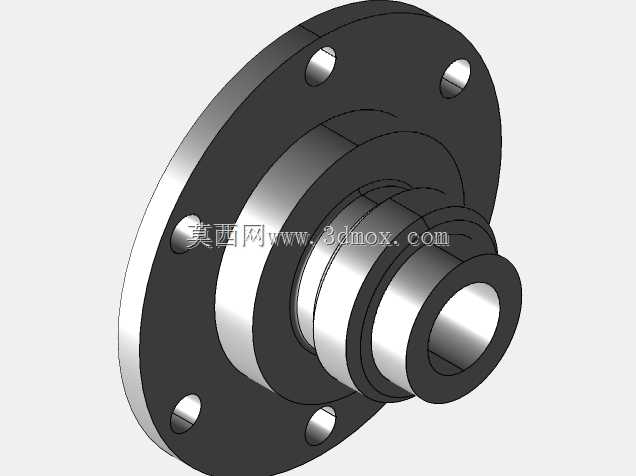

带安装孔位的凸缘式法兰轴座结构

该款凸缘式法兰轴座是传动系统中常用的支撑定位部件，广泛应用于中小型动力传输场景，涵盖轻工输送设备、小型农用机械、通用工业传动箱等领域，核心作用是为旋转轴提供稳定的径向支撑与轴向定位，同时通过法兰盘面实现与设备基体的刚性连接，保障传动过程中轴系的同轴度与运行稳定性。从实际使用场景来看，这类轴座常配套于低速轻载的传动链路中，可适配光轴、阶梯轴等多种轴类零件，安装时通过法兰盘上均匀分布的六个通孔穿入螺栓完成固定，盘面与安装基面完全贴合后能有效分散轴系运行产生的径向载荷，避免应力集中导致的基座变形。产品功能设计上，轴座内部设置多级阶梯孔结构，不同孔径的台阶可分别适配轴肩定位、密封件安装、轴承嵌装等需求，内孔的同轴度公差经过严格控制，能保证装入的轴承与轴运行时无偏摆，降低运转过程中的振动与噪音。外侧延伸的轴颈部分可作为外接旋转件的安装位，比如同步带轮、联轴器等部件都可直接套装在该段轴颈上，通过键槽传递扭矩，实现动力的输入或输出。设计思路层面，这款轴座采用一体式铸造结构，整体刚性更强，相比拼接式的支撑座减少了装配误差累积，法兰盘与轴身的过渡位置设置圆角过渡，能有效降低铸造与使用过程中的应力集中风险，避免长期受载后出现开裂问题。法兰盘上的安装孔采用均匀圆周排布，适配市面上常用的螺栓规格，安装时无需额外加工适配孔位，可直接适配多数通用设备的安装基面尺寸。外形尺寸方面，法兰盘外径根据适配轴径做了对应比例设计，六个安装孔的中心圆直径符合通用安装规范，轴身总长度控制在合理范围内，既保证足够的支撑长度，又不会占用过多设备内部空间，安装边界清晰，安装时仅需在设备基体上预留对应大小的圆形安装平面，按照孔位打好螺纹孔即可完成装配，无需复杂的现场加工工序。轴座外露的端面经过平整加工，可配合端盖实现内部轴承的密封防尘，适配多粉尘、少量油污的常规工业车间环境，延长内部支撑部件的使用寿命。
