登封13s5p升级款电池组结构设计

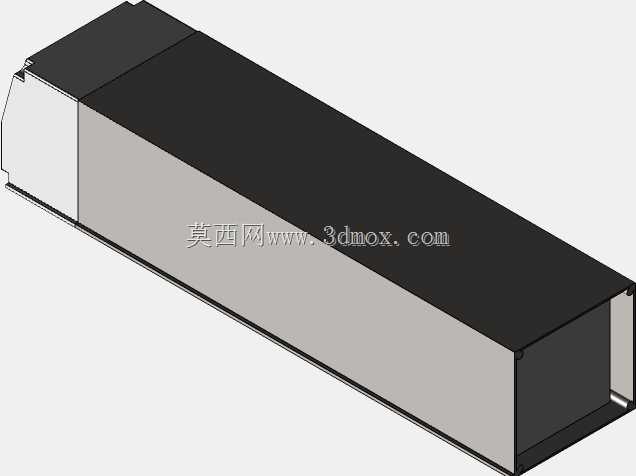

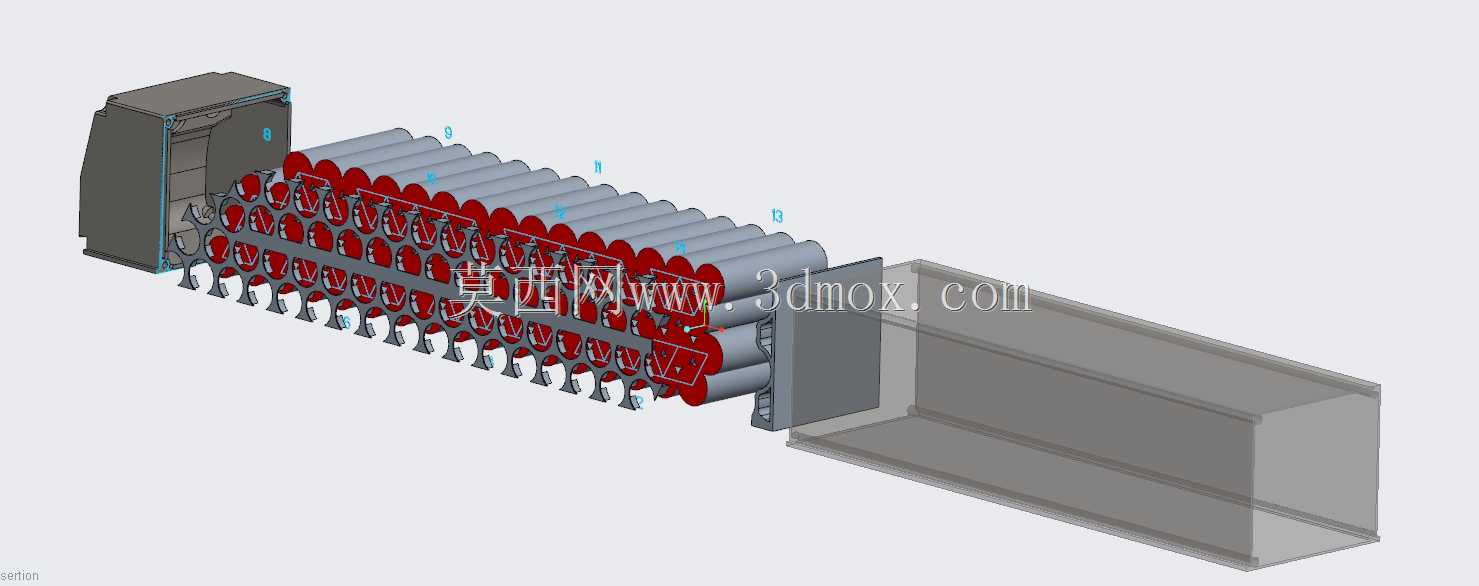

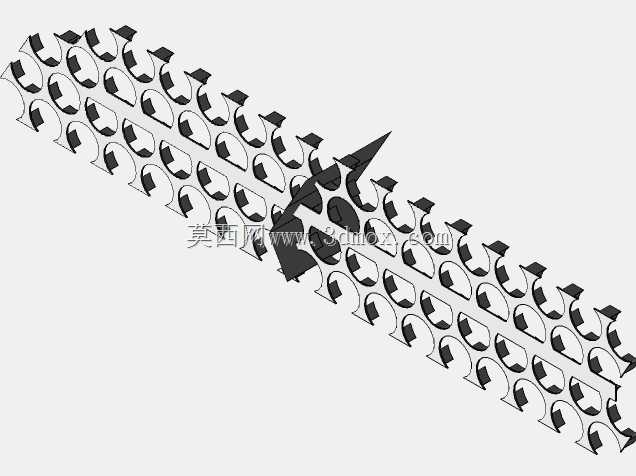

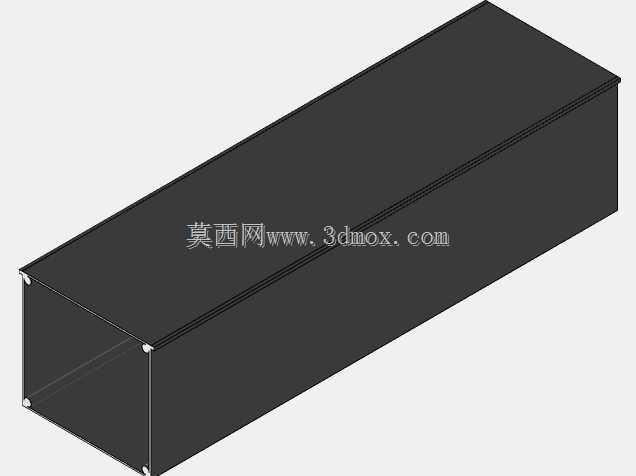

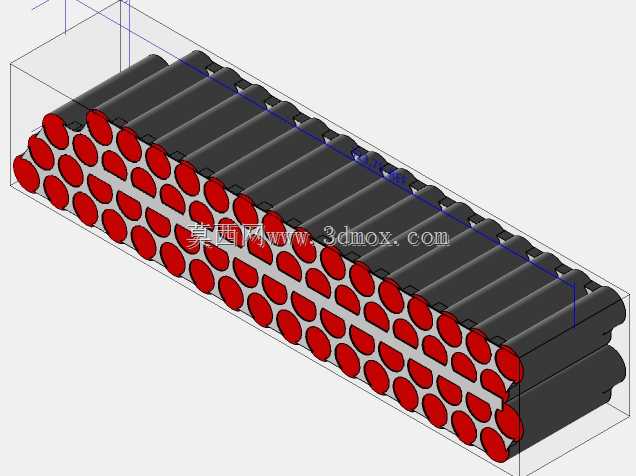

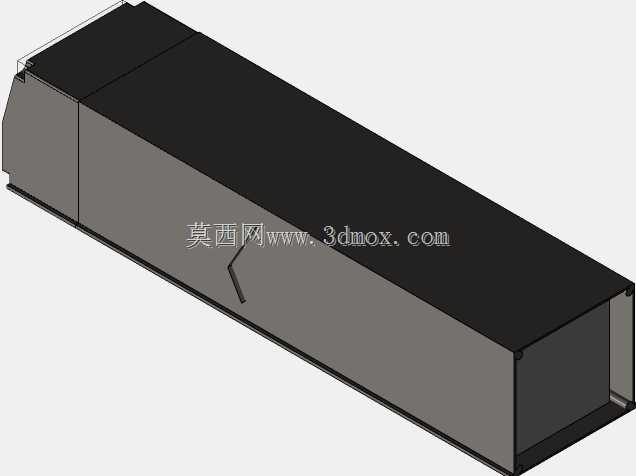

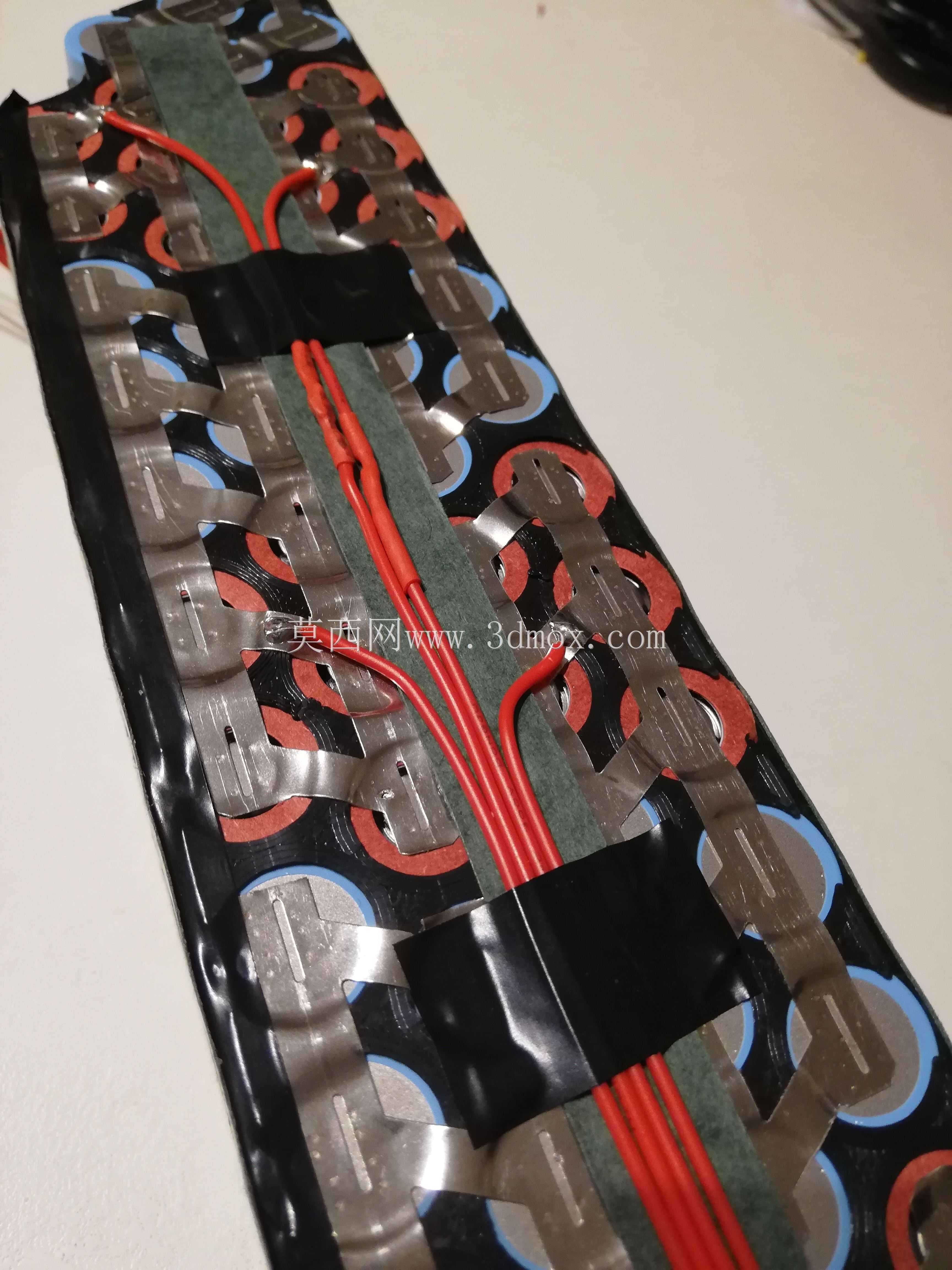

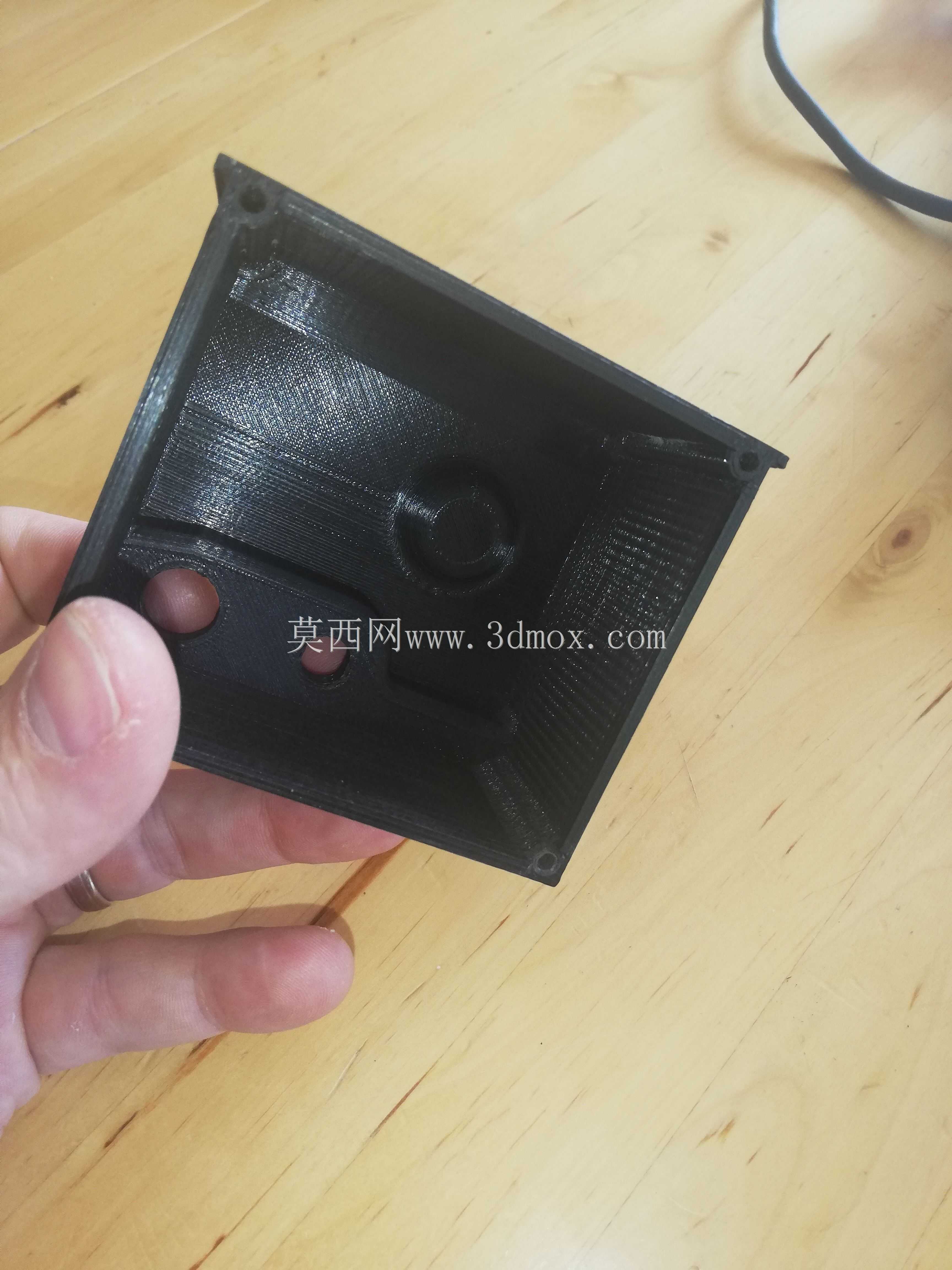

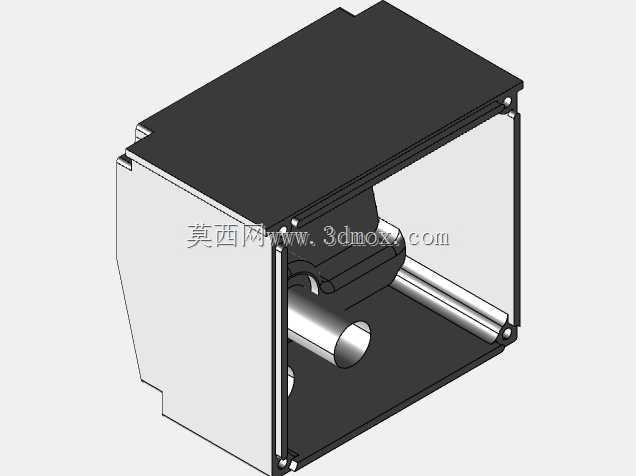

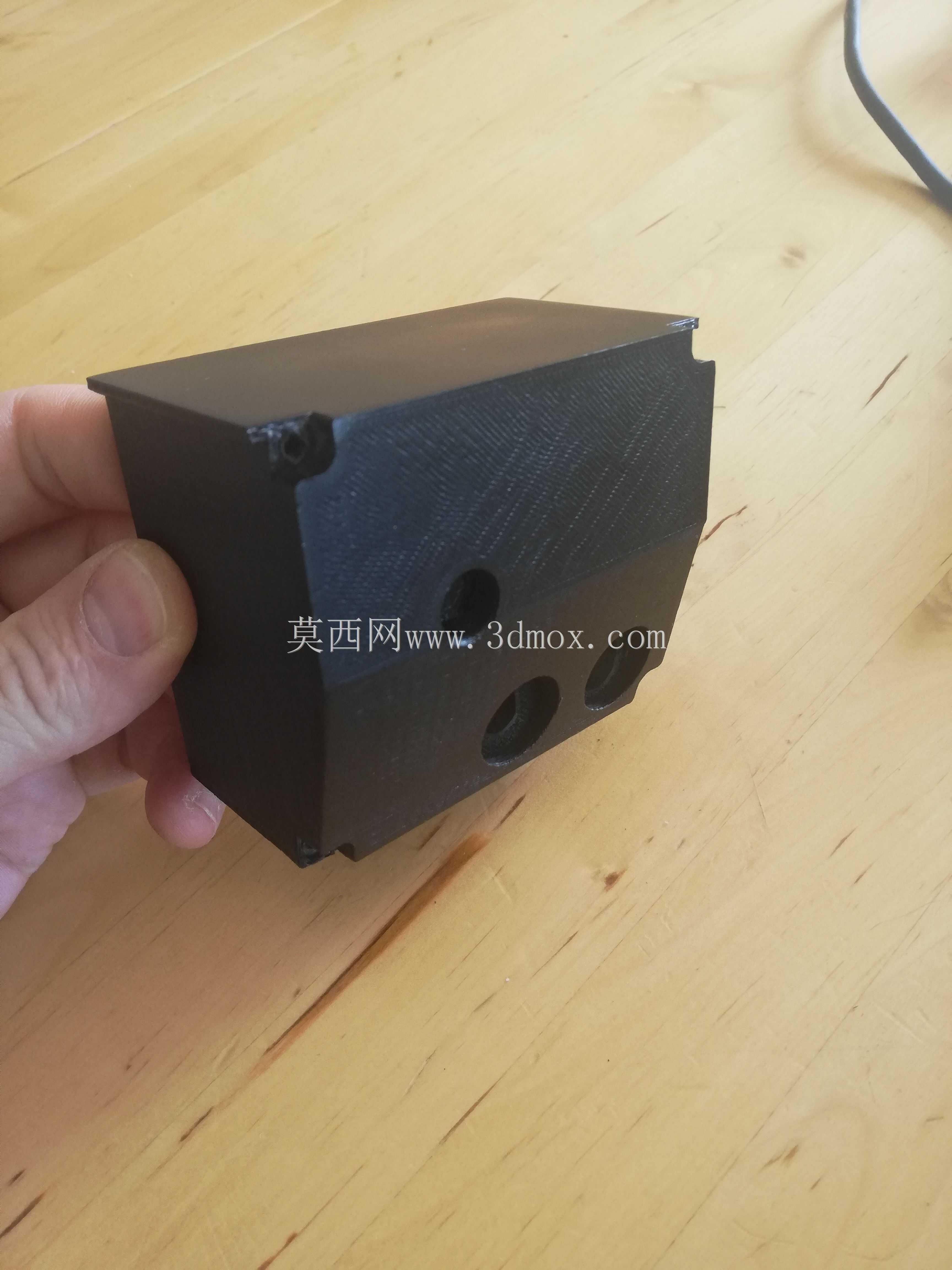

该结构主要面向大容量储能模组的升级改造场景，适配移动储能设备、低速电动载具、备用电源系统等对电池容量与结构稳定性有较高要求的应用领域，核心用途是在原有13s5p电池模组的基础上完成结构迭代，在不改变原有安装接口的前提下提升电芯排布的紧凑度与整体结构的防护性能。从功能特性来看，该结构保留了原有模组的铝管支撑框架与下部安装基座，升级后的电芯密封结构能够为每一组电芯提供独立的限位防护，红色的电芯定位支架采用等距排布设计，既可以保证电芯之间预留足够的散热间隙，避免充放电过程中热量聚集引发的性能衰减，也能在设备受到颠簸、冲击时限制电芯位移，防止极耳拉扯断裂引发的电路故障。左侧的电控仓采用一体化封闭壳体设计，能够容纳电池管理系统、采样线束与输出接口，壳体边缘设置有密封卡槽，可配合密封条实现IP65级别的防尘防水能力，适配户外复杂工况下的使用需求。设计思路上，该结构充分考虑了旧模组升级的兼容性需求，下部的安装基座完全沿用原有13s5p模组的安装孔位与边界尺寸，用户无需改动原有设备的安装仓结构即可直接替换升级，大幅降低了升级改造成本；电芯排布采用卧式层叠设计，相比传统立式排布能够降低整体模组的重心高度，提升载具类设备行驶过程中的稳定性，同时每一层电芯都对应独立的支撑铝管，铝管两端与侧边固定板刚性连接，形成整体受力框架，能够承受较大的侧向挤压载荷，满足动力电池的安全测试标准。外形尺寸方面，该模组整体长度适配常规电动设备的电池仓安装空间，宽度与高度控制在原有模组的尺寸边界内，侧边的接线端子位置与原有模组完全对齐，输出接口无需重新走线即可直接对接设备主电路；下部基座设置有定位卡槽与减震垫安装位，安装时可直接卡入设备的电池仓导轨，配合快拆锁扣即可完成固定，维护更换时无需复杂工具即可快速拆装。电芯支架采用阻燃绝缘材质制作，相邻电芯之间设置有隔热挡片，能够在单颗电芯发生热失控时延缓热量蔓延，提升整个模组的安全冗余，同时支架上预留的线束走线槽能够规范采样线束的排布，避免线束与电芯外壳摩擦破损引发的短路风险。
