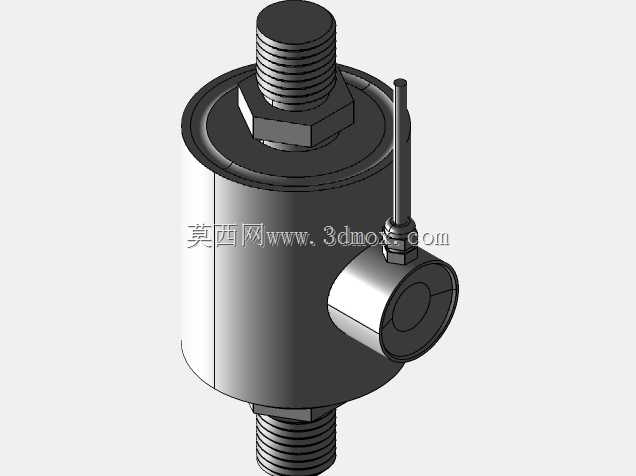

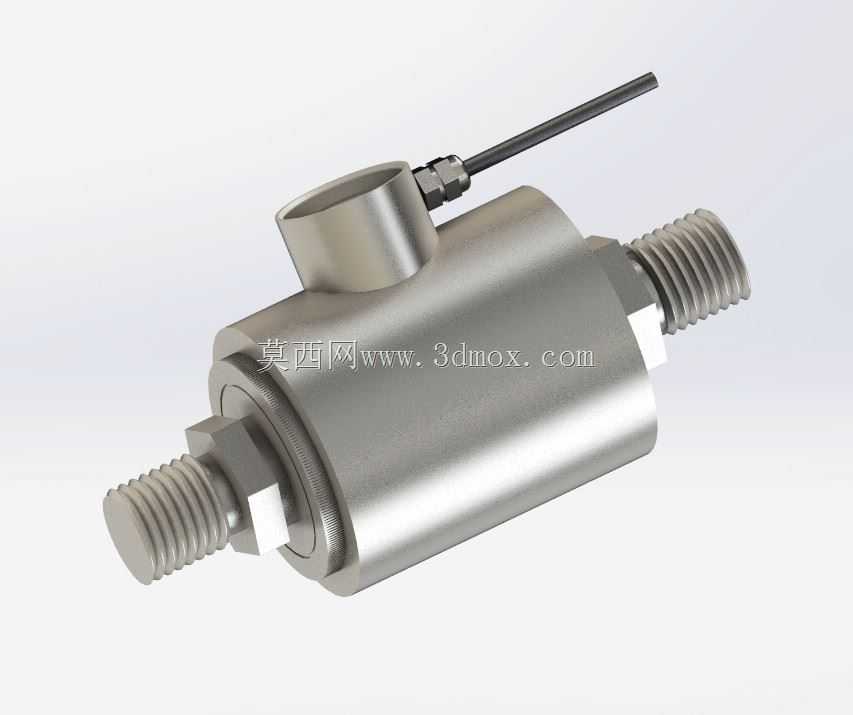

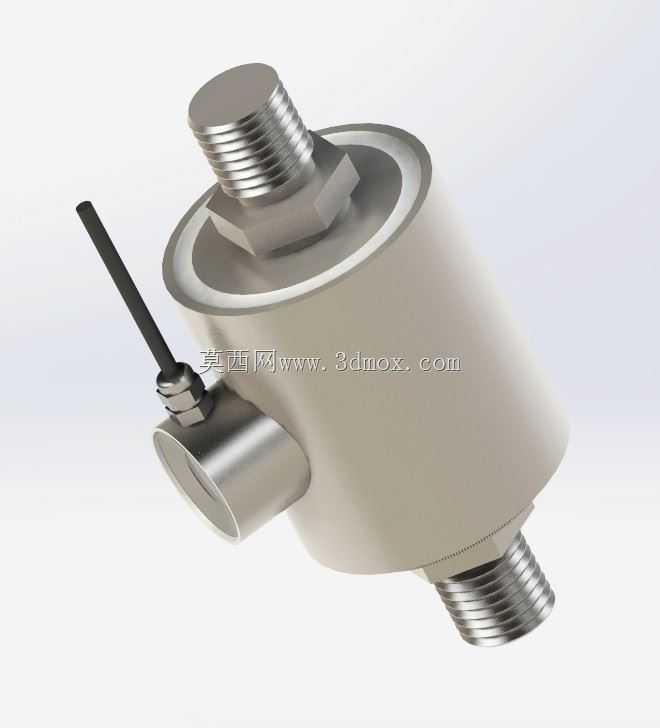

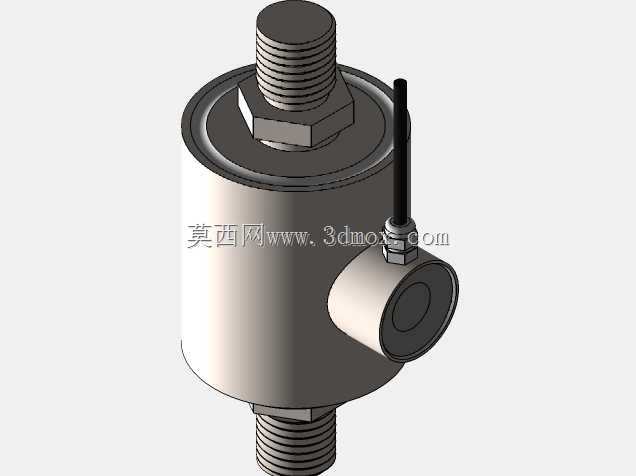

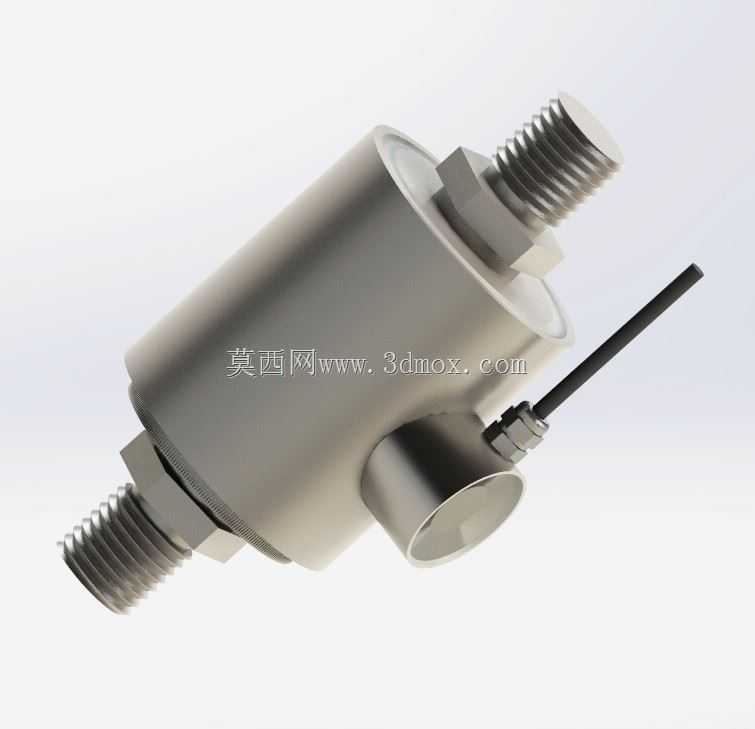

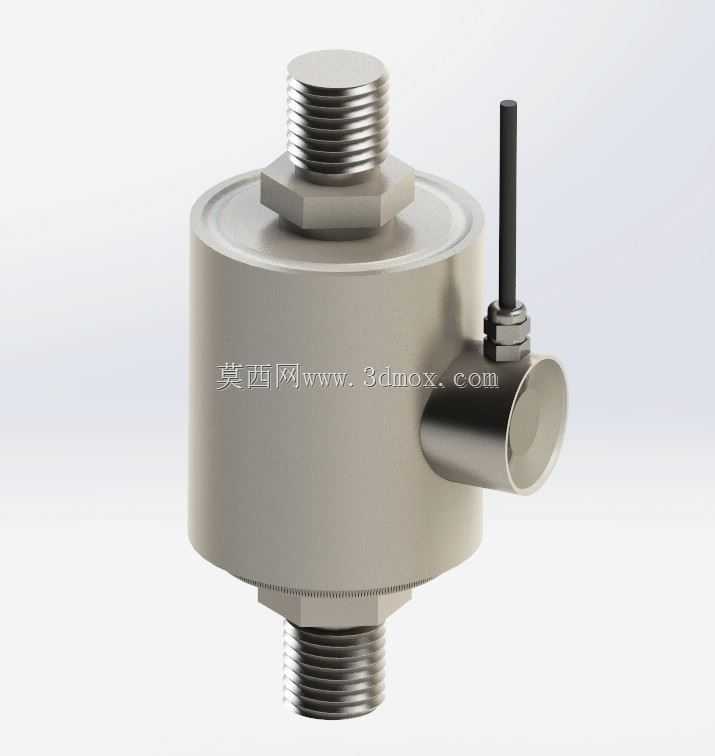

M30螺纹内联拉压力测力传感器结构

这款M30螺纹内联结构的测力元件，主要面向工业场景中需要精准获取拉向、压向载荷数值的测量需求，常见应用在自动化装配线压装工位的力值监控、起重设备载荷超限预警、材料力学性能测试台架、工业机器人末端执行器的力反馈环节，以及各类专用称重、测力设备的核心检测单元中，能够在复杂工业环境下稳定输出可靠的力值数据，为设备运行状态判断、工艺参数管控、安全防护触发提供核心数据支撑。

从功能特性来看，该传感器采用两端外螺纹的内联式结构设计，可直接串接在被测力的传递链路中，无需额外设计复杂的转接安装结构，大幅简化了集成环节的设计工作量。其结构采用柱式弹性体设计，弹性体经过精密的力学仿真优化，在承受70kN到100kN区间的拉压双向载荷时，能够保持均匀的应力分布，避免局部应力集中导致的测量误差或元件疲劳损坏，保证测量精度的同时延长了元件的使用寿命。侧面引出的信号输出线缆采用密封式接头设计，能够阻挡工业环境中的粉尘、水汽侵入元件内部，适配多粉尘、轻度潮湿的常规工业车间使用场景。

在设计思路上，这款传感器优先考虑了工业集成的便捷性与测量稳定性的平衡：两端统一采用M30标准外螺纹，适配市面上通用的螺纹连接副，用户可根据自身安装链路的需求直接选配对应规格的螺母、拉杆等标准件完成装配，无需定制特殊连接件。弹性体与外壳采用一体化的金属密封结构，既能够为内部的应变敏感元件提供可靠的物理防护，也能减少外界电磁干扰对微弱测量信号的影响，保证输出信号的稳定性。

从安装边界来看，传感器主体为圆柱形结构，径向尺寸紧凑，两端螺纹的同轴度经过精密控制，安装时仅需保证两端连接部件的轴线与传感器轴线重合，即可避免额外的偏载力矩影响测量精度。侧面的线缆接头与主体呈垂直布置，安装时需要预留足够的线缆弯折空间，避免线缆过度弯折导致的信号传输故障，整体安装占用空间小，能够适配空间受限的设备内部集成需求，无论是新设备的设计集成还是旧设备的力值检测改造，都能快速完成安装调试投入使用。
