0.56英寸三位数码管安装固定外框

这款安装外框是为0.56英寸规格三位七段数码管配套设计的嵌入式固定结构，主要应用在各类工业控制数显面板、小型家电参数显示模块、仪器仪表计数显示单元、电源设备电压电流指示模块等场景中，作为数码管与设备面板之间的衔接固定部件，既能够为数码管提供可靠的防护与定位，也可以让显示区域与设备面板的装配更加整齐美观，避免数码管直接外露带来的磕碰损坏、装配错位问题。

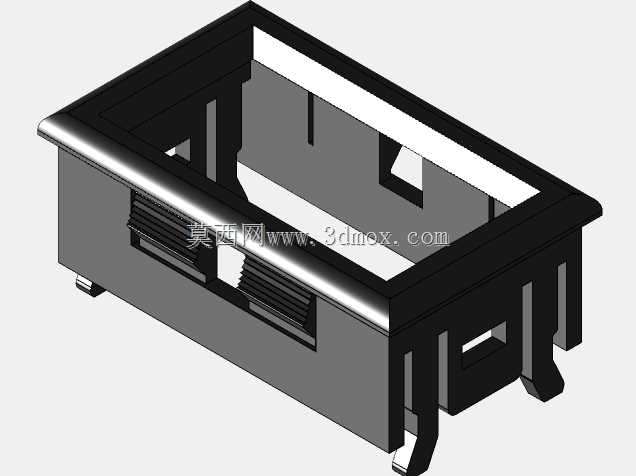

从功能特性来看，这款外框采用上下贯通的中空腔体结构，腔体内部预留了足够的空间容纳数码管本体与引脚走线，正面开口尺寸完全匹配三位七段数码管的显示区域，能够让数码管的发光段完全露出不遮挡显示内容，同时开口边缘做了窄边收边处理，能够遮盖数码管与面板开孔之间的装配缝隙，提升面板整体的视觉一致性。外框侧面设计有弹性卡扣结构，在装配时只需要将外框连带数码管从面板正面推入预先开好的对应尺寸开孔，卡扣就会自动卡在面板背面，无需额外螺丝固定，装配效率极高，同时卡扣的弹性设计也可以适配一定厚度范围内的面板，通用性更强。外框侧面还预留了走线让位缺口与定位卡槽，既可以方便数码管的引脚走线从侧面引出连接电路板，也能够在安装时对数码管进行周向定位，避免数码管在外框内部转动偏移导致显示内容歪斜。

设计过程中充分考虑了嵌入式安装的实际需求，整体外形采用方正的矩形结构，外轮廓边缘做了小圆角过渡，避免安装时刮伤操作人员或者面板漆面。整体安装边界尺寸严格适配0.56英寸三位数码管的外形规格，正面边框宽度控制在极小的范围内，尽可能缩小面板需要的开孔尺寸，减少对面板其他布局空间的占用。底部的支撑脚结构可以在数码管装入后对其背部进行承托，避免数码管受外力按压时向内凹陷，同时支撑脚之间的空隙也为引脚焊接后的焊点留出了避让空间，不会出现焊点顶到外框导致装配不到位的问题。外框整体采用薄壁结构设计，在保证结构强度足够的前提下尽可能减少材料占用，适合批量注塑生产，降低配套使用的成本。
