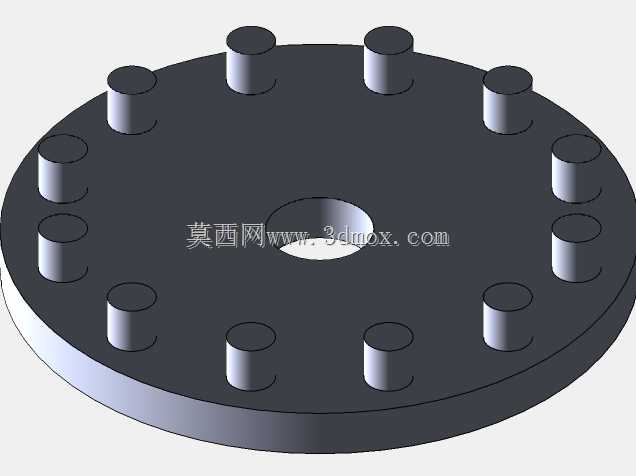

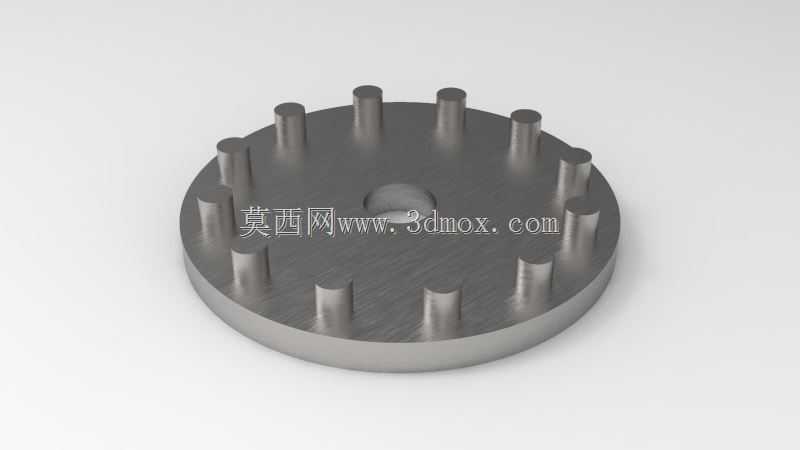

带多凸柱中心孔圆形销壳环结构件

该销壳环属于机械传动与定位系统中的基础配套构件，主要应用在需要多点同步定位、周向扭矩传递的工装夹具、小型自动化装配工位以及精密传动模组当中，在实际生产场景里，它既可以作为多工位同步定位的承载基座，也能够配合对应销孔的端盖、转盘类零件完成周向角度固定，避免传动过程中出现相对打滑、角度偏移的问题，保障整套机构运行的位置精度。从功能特性来看，该构件采用圆盘式主体结构，盘面均匀分布12根圆柱形凸柱，凸柱沿盘面圆周等角度排布，每根凸柱的直径、伸出高度保持一致，能够同时嵌入对应配合件的12处定位孔内，相比单销定位结构，多点同步啮合的形式可以承受更大的周向扭矩，同时分散每处凸柱的受力载荷，减少长期使用后的局部磨损变形，延长构件的整体使用寿命。圆盘中心设置有同轴通孔，该孔既可以作为安装定位基准，穿入中心轴完成整个销壳环的径向固定，也能够作为流体、线缆的穿过通道，适配不同设备的集成安装需求。在设计思路上，该构件优先考虑了安装适配性与受力均匀性，整体采用对称式结构设计，所有凸柱的位置度公差控制在极小范围内，保障每根凸柱都能均匀承担载荷，不会出现个别凸柱受力过载的情况；圆盘主体的厚度经过力学核算，既能够满足凸柱根部的抗弯强度要求，避免凸柱受侧向力时从根部断裂，也尽可能控制了整体的重量与材料占用，降低生产制造成本。外形尺寸方面，该构件整体为扁平圆柱形态，外圆轮廓规整无突出棱角，安装时的径向边界即为圆盘外圆直径，轴向安装边界为圆盘底面到凸柱顶端的总高度，中心通孔的直径适配常规标准直径的安装轴，不需要额外定制非标轴件即可完成装配，安装时仅需要将中心孔对准安装轴套入，再将凸柱对准配合件的对应孔位压合即可，不需要复杂的调试步骤，拆装维护都十分便捷。该构件的金属材质表面做了均匀的硬化处理，耐磨性能优异，能够适应频繁拆装、长期往复传动的使用工况，在小型自动化设备的间歇分度机构、工装夹具的快换定位结构、精密仪器的角度调节组件中都能发挥稳定的作用。
