波音747宽体民用喷气式客机外观结构

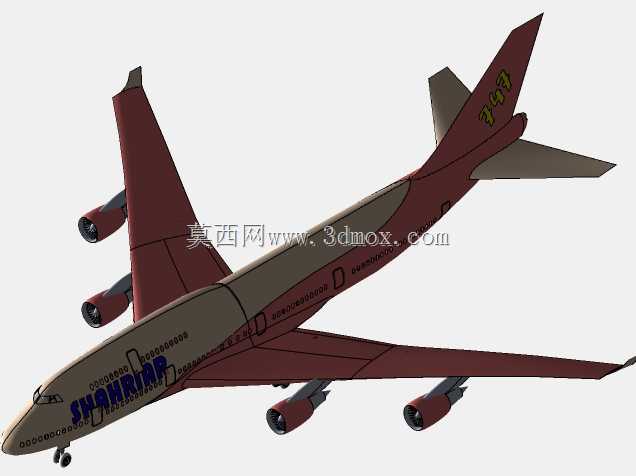

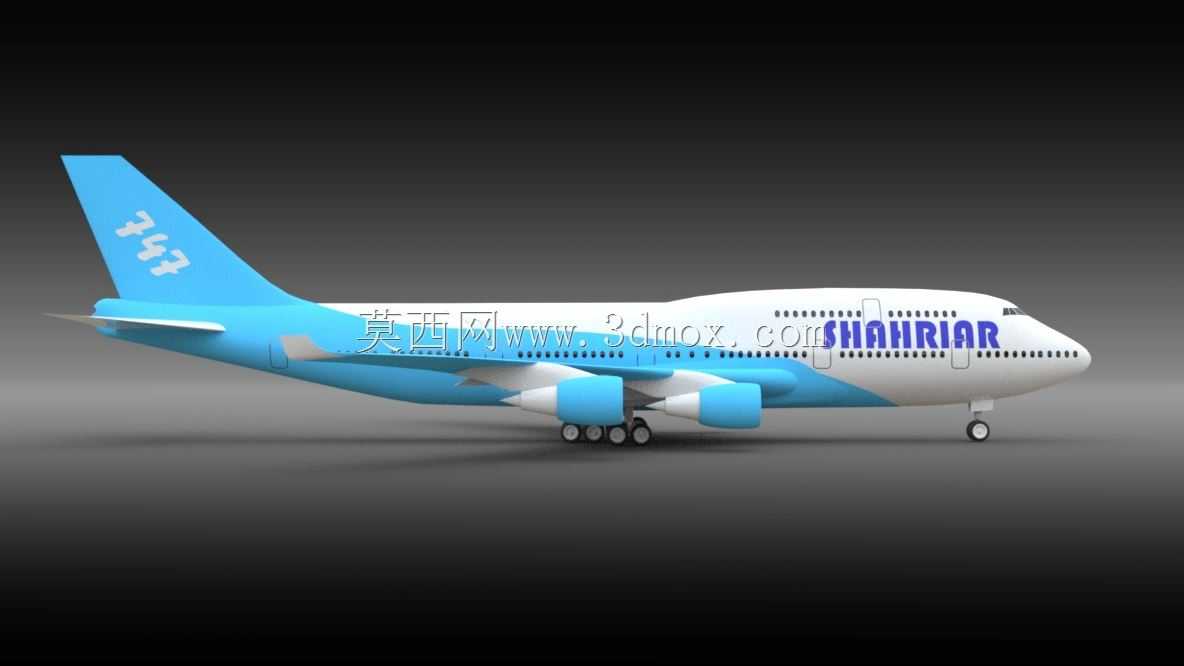

这款波音747宽体客机的三维结构设计，围绕民航干线客运的核心应用场景展开，还原了该机型标志性的驼峰式上层客舱布局，这一设计最初兼顾了客货两用的改装需求，前部隆起的上层甲板既可以布置额外的商务客位，也能在全货机改装时快速调整为货舱前端装卸结构的适配空间。机身主体采用宽体双舱过道设计，截面直径适配标准民航集装箱的装载尺寸，机身蒙皮的分段接缝、舷窗排布都按照实际运营机型的布局还原，机翼采用下反角后掠翼设计，翼下吊挂四台大涵道比涡轮风扇发动机，发动机吊舱的安装位置预留了足够的维护操作空间，襟翼、副翼的结构分界清晰，还原了低速起降阶段增升装置的结构形态。尾翼采用高单垂尾加水平安定面的常规布局，垂尾高度满足民航机场对垂尾扫过范围的限高要求，水平尾翼的安装位置避开了发动机尾流的直接冲刷区域，降低运营过程中的结构疲劳风险。起落架采用前三点式多轮组布局，前起落架为双轮结构，主起落架为多支柱多轮组设计，能够分散机身满载时的地面载荷，适配不同等级跑道的承压要求，起落架舱门的闭合缝隙、收放机构的预留空间都在模型中做了对应体现。设计过程中优先还原了机型的气动外形特征，机身长细比、机翼后掠角度、发动机吊舱与机翼的相对位置都符合实际气动布局要求，既可以作为民航科普的展示载体，也能用于航空类专业的机型结构认知教学，还可为机场地面保障设备的适配设计提供外形尺寸参考，帮助地勤设备研发人员核对廊桥对接高度、行李装卸车作业边界、牵引车接驳位置等关键安装与作业参数，避免实际运营场景下的空间干涉问题。
