Ruland铝合金夹式四梁联轴器结构设计

这款夹式四梁挠性联轴器是精密传动场景中常用的轴系连接部件，主要服务于中小扭矩的同轴度补偿传动需求，常见于3D打印设备进给轴、桌面级CNC雕刻机传动端、小型伺服电机与丝杠的连接工位、实验室自动化采样设备的动力传输环节，也可适配微型输送线、小型包装机械的从动轴连接场景，能够在两轴存在微小径向、角向或轴向偏差的工况下稳定传递扭矩，避免轴系因安装对中误差产生额外的交变载荷，延长电机与被驱动部件的使用寿命。

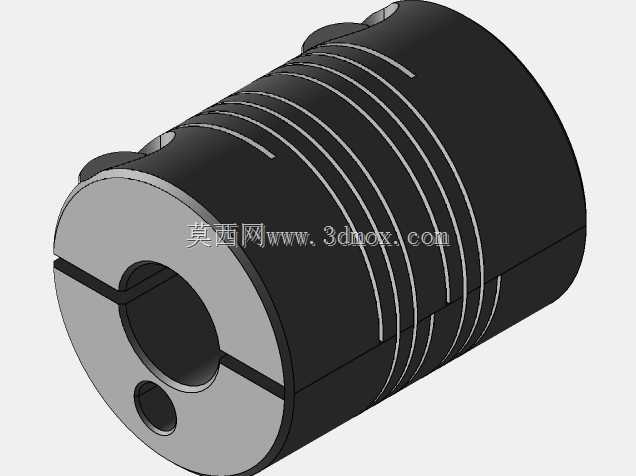

产品采用一体式铝合金坯料加工成型，整体为圆柱状结构，外壁加工有四道平行的螺旋切槽形成四梁弹性结构，这种结构设计相比单梁、双梁联轴器拥有更均衡的弹性形变能力，在补偿偏差的同时能保持更高的扭转刚度，传递扭矩过程中回转滞后量极小，可满足精密传动对位置精度的要求。连接端采用开缝夹式锁紧结构，无需额外的键连接，通过锁紧螺钉抱紧轴面即可完成固定，安装拆卸过程不会划伤轴表面，也不会出现键连接常见的背隙问题，拆装维护十分便捷。

产品的外径为25.4mm，整体长度为31.8mm，两端适配的轴径分别为10mm与6mm，安装时仅需保证两轴端伸入联轴器的深度符合设计要求，预留足够的锁紧螺钉操作空间即可，整体安装边界紧凑，不会占用过多的设备内部安装空间，适配各类空间受限的小型设备传动布局。铝合金材质的选用让产品整体重量较轻，转动惯量极低，高速运转时不会给电机带来额外的负载，同时铝合金本身具备优秀的抗腐蚀性能，常规工业环境下无需额外表面处理即可长期稳定使用。四梁结构的切槽经过精密加工，槽宽均匀一致，各个方向的弹性补偿量均衡，不会出现偏载导致的局部应力集中问题，长期反复形变下也不易出现疲劳断裂，使用寿命远高于同尺寸的塑料联轴器与低精度金属联轴器。
