带轴集成式冷却风扇结构设计

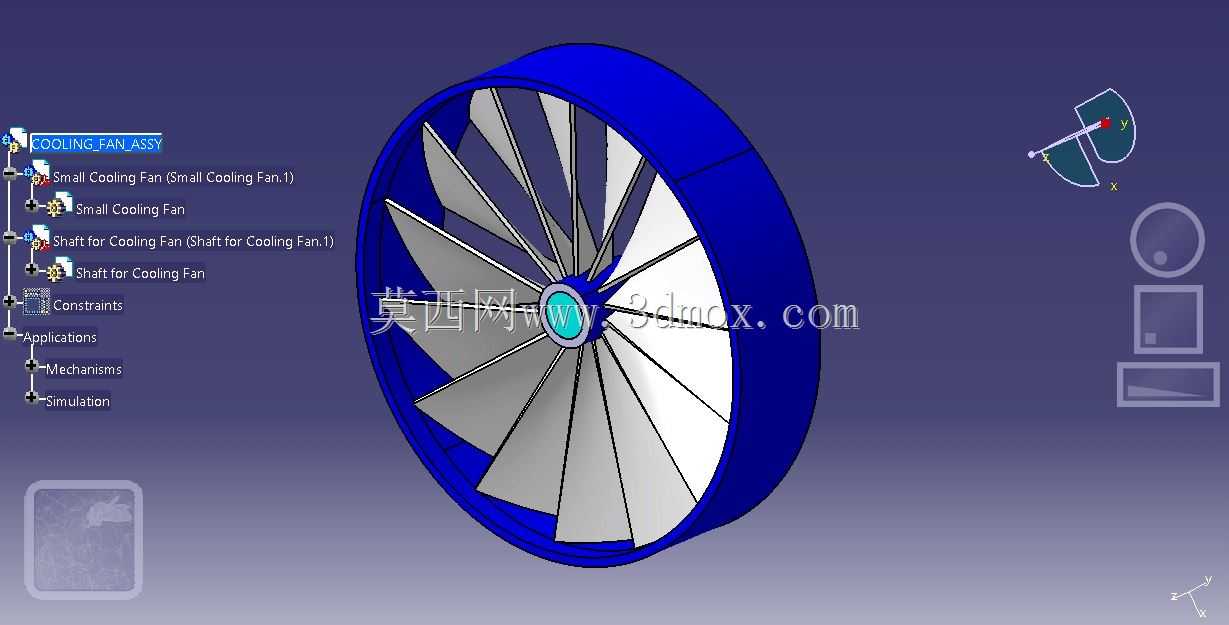

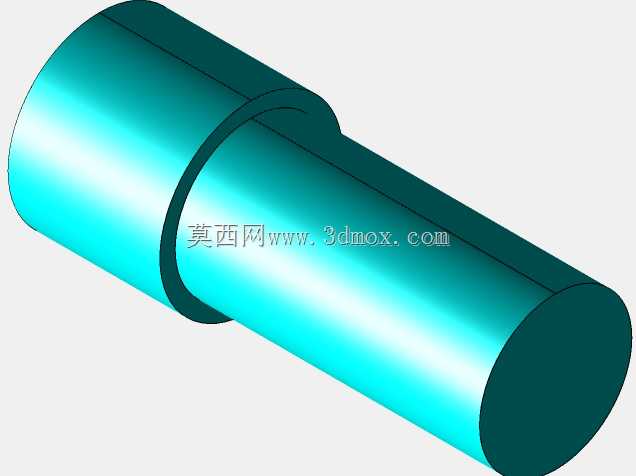

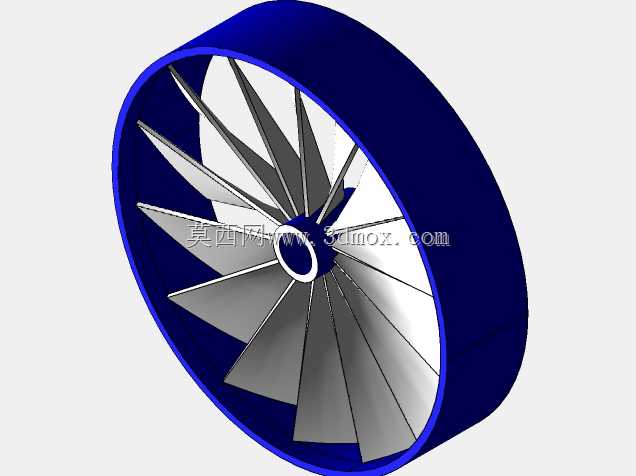

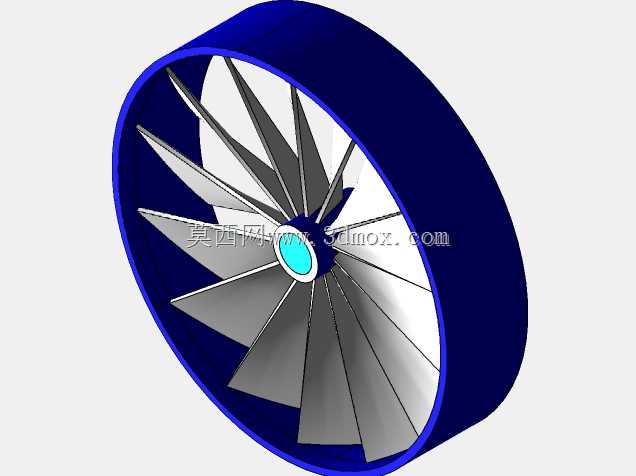

该冷却风扇总成是面向工业散热场景开发的轴连一体式散热部件，主要应用于中小型动力设备、电控机柜、工业传动单元等需要持续强制风冷的工况环境，核心作用是通过定向气流带走设备运行过程中产生的累积热量，将核心工作部件的温度维持在合理阈值区间，避免因过热导致的元器件老化、润滑失效、功率衰减等问题，保障设备长时间稳定运行。不同于传统分体式风扇与传动轴的装配结构，这款产品采用风扇叶轮与连接轴一体集成的设计思路，省去了额外的轴毂连接紧固件、键槽配合结构，从根源上消除了装配间隙带来的动平衡偏差问题，在高转速运行工况下能大幅降低振动幅度与运行噪音，同时减少了装配工序的累计误差，提升了部件整体的同轴度精度。整体结构采用外涵道环罩加径向直叶片的布局，外侧的环形护罩一方面可以约束气流流向，避免叶轮边缘的气流紊流损失，提升轴向送风的效率，另一方面也能起到防护作用，避免外部异物触碰高速旋转的叶片引发结构损坏或安全隐患；叶片采用等厚直板型径向排布设计，在保证足够结构刚度的同时，兼顾了送风风压与风量的平衡，适合中等风阻的散热场景使用。安装边界上，该部件以集成轴的两端作为安装定位基准，可直接适配对应内径的轴承座安装位，不需要额外设计定制化的连接转接结构，外侧环形护罩的外径即为整体最大安装尺寸，在设备内部布局时仅需预留对应直径的圆形安装空间即可，轴向尺寸紧凑，不会占用过多的设备内部纵深空间，适配多数紧凑型工业设备的内部布局要求。结构设计阶段同步完成了DMU运动仿真验证，模拟了额定转速下的部件运动状态，确认叶轮与护罩、周边固定结构之间不存在运动干涉，轴体的旋转自由度无约束卡滞，整体运动轨迹符合设计预期，能直接满足实际装机后的运行要求。
