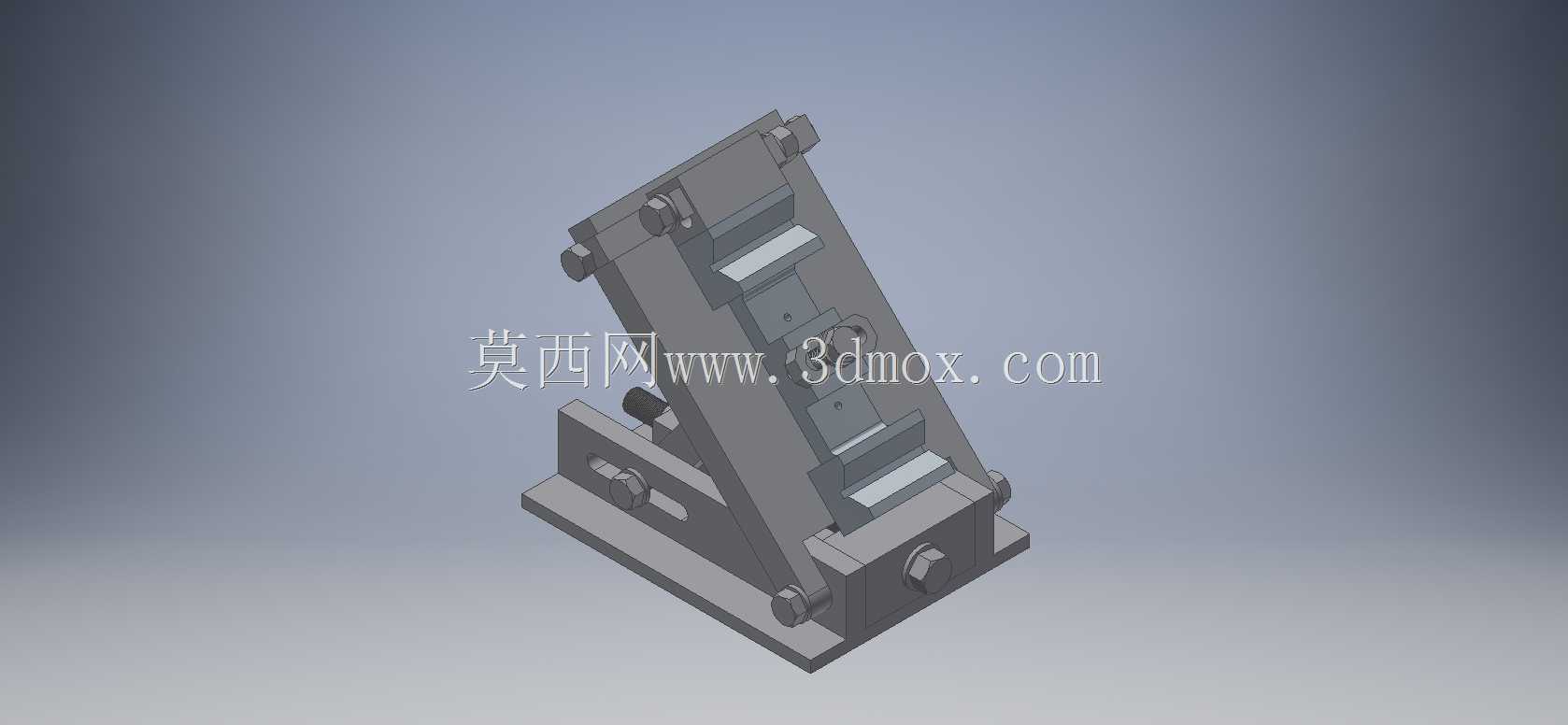

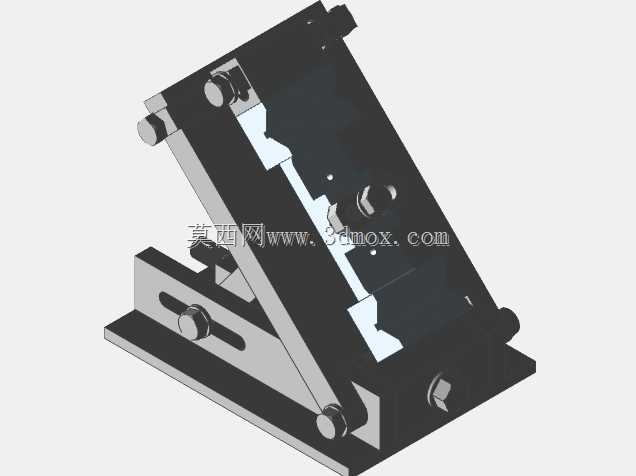

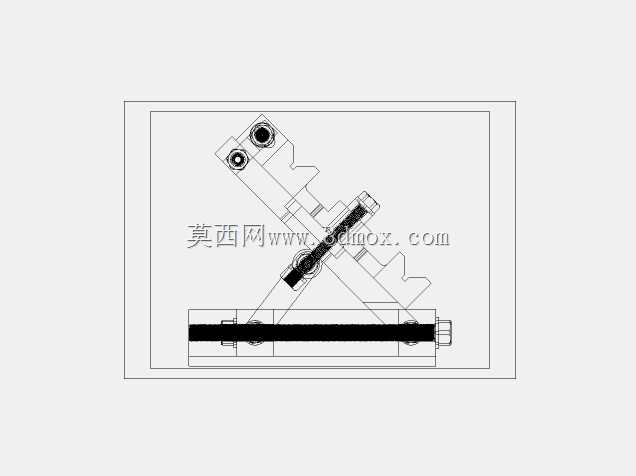

工业输送线用倾斜式导向调节超节结构

该倾斜超节结构主要应用于工业自动化输送系统、工装夹具定位工位以及非标设备的角度调节场景，在流水线工件转向、工装板姿态调整、加工工位角度适配等环节承担核心的导向与支撑功能，可适配常规皮带输送线、倍速链输送线以及小型工装变位设备的安装需求，解决常规直连式调节件无法适配倾斜角度安装的痛点。从功能特性来看，该结构采用对称式双铰接点位设计，两端预留标准安装孔位，可直接与输送线侧装支架、工位固定基座完成锁附，中间的斜向支撑臂采用等强度截面设计，在保证整体结构刚性的前提下降低了自身重量，铰接位置配备耐磨衬套预留安装位，可根据实际使用场景选配不同材质的衬套来降低转动磨损，延长部件的整体使用寿命，同时结构上预留了锁止点位，调节到指定倾斜角度后可通过紧固件完成位置锁止，避免运行过程中出现角度偏移。设计思路上，该结构优先考虑了现场安装的适配性，整体采用模块化设计思路，所有安装孔位均采用行业通用的孔距标准，无需额外加工适配板即可完成与常规工业铝型材、碳钢方管支架的装配，结构的倾斜角度调节范围覆盖30度到60度的常用工位角度区间，可满足绝大多数需要倾斜导向、角度支撑的工位需求，同时在结构受力集中的铰接位置做了加厚处理，通过有限元受力分析优化了截面形状，避免长期受交变载荷出现结构变形。外形尺寸与安装边界方面，该结构整体横向安装跨度适配常规300mm到600mm宽度的输送线安装需求，纵向安装高度可根据实际支架高度进行适配，两端安装孔的中心距采用通用标准尺寸，安装时无需对现有输送线主体结构做大规模改动，仅需在对应侧装位置预留对应孔位即可完成装配，结构运行过程中无外凸尖锐部件，所有棱边均做了倒角处理，符合工业设备的安全设计规范，同时整体结构的转动间隙控制在极小范围内，调节到位后不会出现明显旷量，可保证工位调节的重复定位精度，适配需要频繁调整角度的柔性生产工位需求。
