空气制氢集成装置结构设计

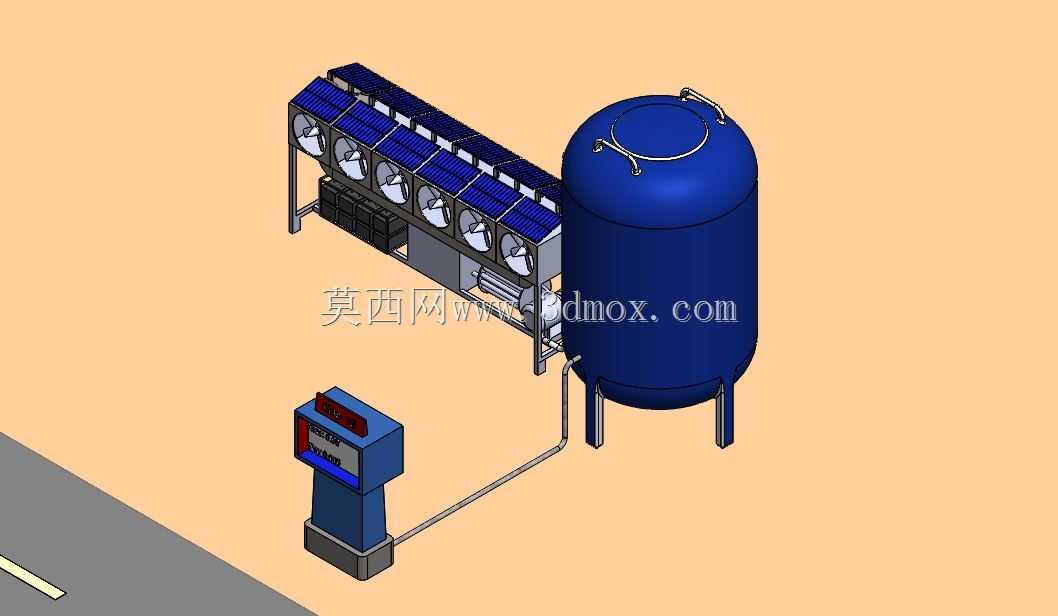

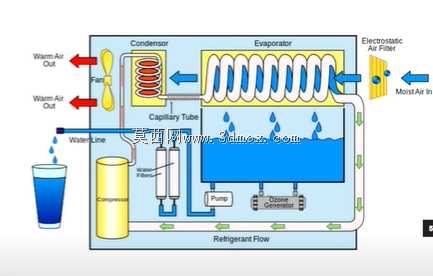

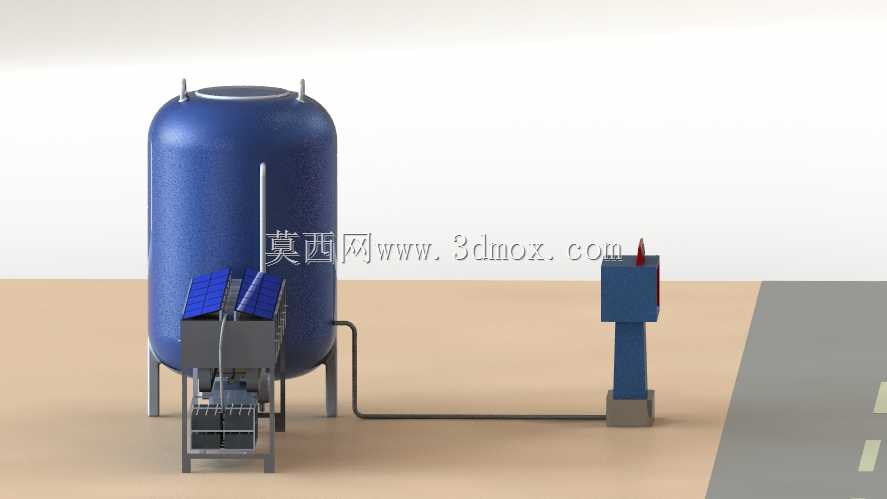

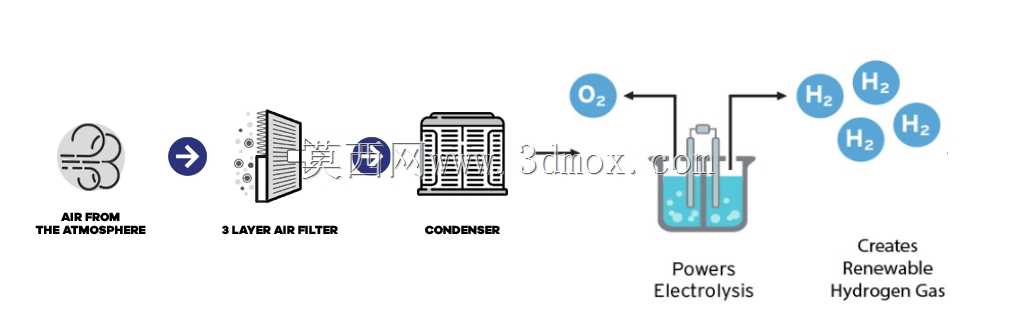

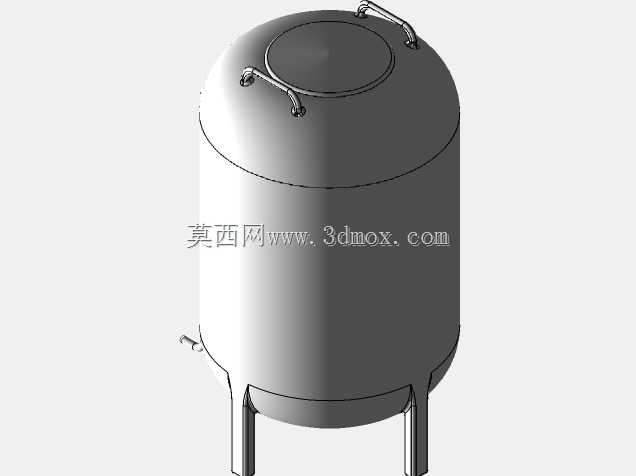

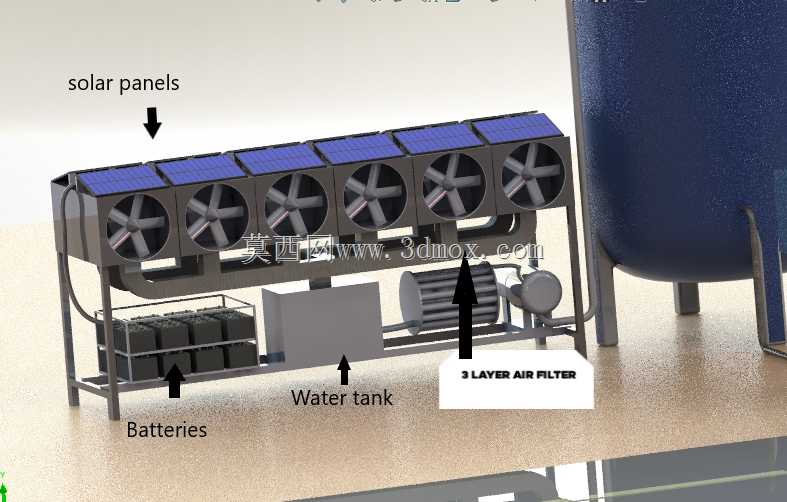

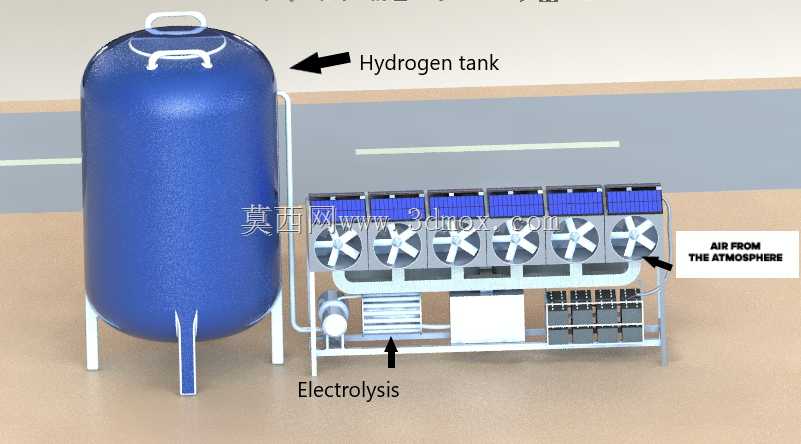

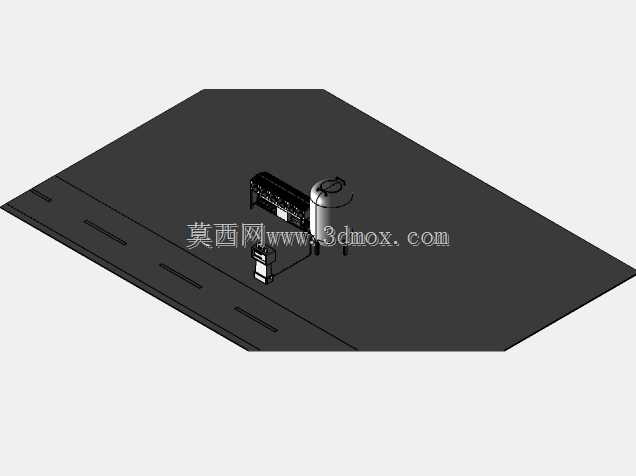

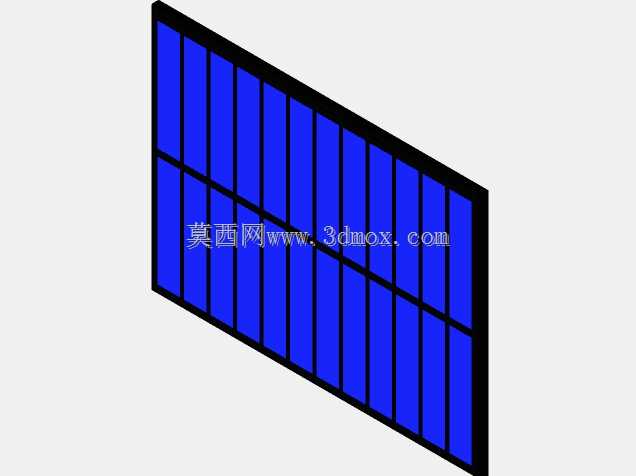

这套空气制氢集成装置，主要面向分布式绿氢制备场景设计，可部署在偏远无管网区域、海岛、野外作业站点以及分布式能源微网中，无需外接水源与工业电网，仅依靠环境空气中的水汽与可再生能源即可完成氢气制备，解决了传统制氢设备依赖纯水供给、配套基建成本高的痛点。整套设备由三大核心单元构成，左侧为集成式光伏供能与水汽捕集模组，顶部铺设的光伏板可将太阳能转化为电能供给整套系统运行，下方排列的轴流风机组负责驱动环境空气流经模组内部的冷凝捕集结构，将空气中的水蒸气冷凝为液态水，完成制氢原料的就地采集；中部为立式承压储水反应罐，罐体采用支腿式立式安装结构，顶部设置人孔与检修扶手，既可以储存前端捕集得到的液态水，也集成了水电解制氢的核心反应腔，将水分子分解为氢气与氧气，产出的氢气可直接接入低压储氢单元或下游用氢设备；旁侧的立式柜机为整套装置的控制终端，集成了参数显示、运行调控、安全联锁功能，可实时监测环境温湿度、罐体液位、电解功率、氢气纯度等核心参数，实现无人值守自动运行。在设计思路上，整套装置采用模块化集成布局，将水汽捕集、电解反应、控制单元通过管线整合为完整系统，各单元可拆分运输、现场快速组装，适配不同场地的安装条件；外形尺寸上，整套装置横向总跨度约6米，纵向深度约3米，反应罐总高度约4.5米，安装时仅需对场地做简单硬化处理，预留出设备周边1米的检修通道即可，无需额外搭建大型厂房或配套基建。装置运行时优先利用光伏供电，在光照不足时也可外接风电等其他低碳能源，全程无碳排放，产出的绿氢可直接供给氢燃料电池、小型加氢站点或者工业用氢场景，同时捕集水的过程也可兼顾一定的空气除湿效果，适配高湿度偏远区域的用能需求。
