PARAFUSO1型连接件结构设计

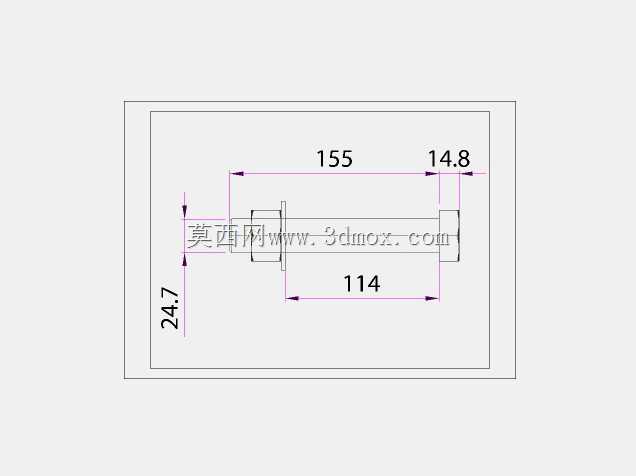

该款连接件属于工业装配领域常用的轴向紧固类构件，主要应用于小型机电设备内部组件的轴向定位、轻载传动场景下的轴端连接，以及自动化生产线中工装夹具的杆件对接环节，能够在有限安装空间内实现两个同轴部件的快速对接与防松固定，无需额外焊接或粘接工序，拆装维护便捷。从实际用途来看，这类构件常替代传统的一体式销轴结构，在需要频繁拆装检修的设备内部，可大幅降低运维更换的时间成本，同时适配不同公差等级的安装孔位，弥补加工环节带来的微小尺寸偏差，保证装配后整体同轴度符合运行要求。产品功能上，该构件两端分别设置适配不同孔径的对接段，中间带有定位凸缘结构，装配时凸缘可抵靠在安装基体的端面，实现轴向位置的精准限位，避免运行过程中出现轴向窜动，两端的对接段可分别插入对应部件的安装孔内，依靠配合面的摩擦力以及配套的锁紧件实现周向固定，传递较小扭矩的同时保证连接稳定性。设计过程中，工程师优先考虑了紧凑安装空间的适配需求，整体采用阶梯轴式的对称布局，在保证结构强度的前提下尽可能缩减径向尺寸，避免与周边其他零部件产生运动干涉，同时对各段的过渡位置做了圆角处理，减少应力集中现象，提升构件在交变载荷下的使用寿命，尺寸链设计上严格控制各段长度公差，保证装配后两端对接深度符合设计要求，不会出现对接过浅导致松脱、或是对接过深顶坏周边部件的问题。外形尺寸方面，构件总长度为155mm，最大径向尺寸为24.7mm，中间定位凸缘距离其中一端端面的长度为14.8mm，两端有效对接段的中心距为114mm，安装时需要预留的轴向空间不小于160mm，径向避让空间不小于30mm，即可顺利完成装配作业，适配的安装基体厚度可根据凸缘位置灵活调整，能够覆盖多数小型机电设备的杆件连接安装需求。
