多轴联动气动伺服机械臂结构设计

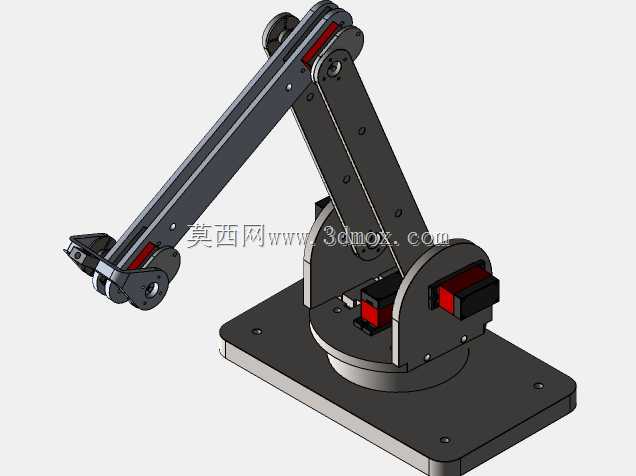

这款多轴机械臂主要面向轻工制造、电子装配、实验室精密操作等场景，可适配小负载范围内的工件搬运、点位分拣、检测工位上下料、教学实训演示等实际作业需求，能在狭窄的工位空间内完成多自由度的姿态调整，替代人工完成重复性高、定位精度要求严苛的操作环节。从功能特性来看，该机械臂采用至少四轴的联动构型，底座可实现水平方向的周向回转，大臂小臂通过铰接结构实现俯仰角度的调节，末端执行器安装位可独立完成姿态偏转，各关节处预留了舵机或气动执行元件的安装空间，传动结构采用连杆配合同步带的组合形式，既保证了传动过程的平稳性，也能有效降低关节回程间隙带来的定位误差，末端法兰位预留了标准安装孔位，可快速适配夹爪、吸盘、检测探头等不同类型的执行末端，拓展不同的作业功能。设计过程中优先考虑了结构的易加工性与装配便捷性，底座采用平板式安装结构，底部预留了四个对称分布的固定孔位，可直接通过螺栓固定在工作台面或者流水线侧边支架上，安装边界清晰，不需要额外定制复杂的安装基座；臂身结构采用轻量化的钣金折弯与型材拼接组合，在保证结构刚性满足小负载作业需求的前提下，尽可能降低了臂身自重，减少关节驱动的负载损耗，各铰接处都设计了可拆卸的轴承安装位，后期维护时可快速更换磨损件，不需要整体拆解臂身结构。外形尺寸方面，该机械臂完全伸展后水平作业半径可覆盖底座周边四百毫米范围内的作业区域，竖直方向最大抬升高度可达三百五十毫米，收缩状态下整体占地尺寸仅为两百毫米见方的底座范围，非常适合在桌面级的小型工作站内布置，不会占用过多的生产线空间。针对气动测量类的作业需求，臂身内部预留了走线与气路排布的空腔，可将驱动气管、信号线缆全部内置在臂身结构内部，避免作业过程中线缆气管外露剐蹭周边工件，也让整体外观更加整洁规整，关节处的限位结构可根据实际作业需求调整摆动角度范围，防止误操作导致臂身超程碰撞周边设备，整体结构兼顾了教学演示的直观性与工业场景应用的实用性，既可以作为职业院校机械、自动化相关专业的实训教具，也可经过简单的防护改造后直接投入小型生产线的轻负载作业环节。
