支架钻孔定位工装夹具结构设计

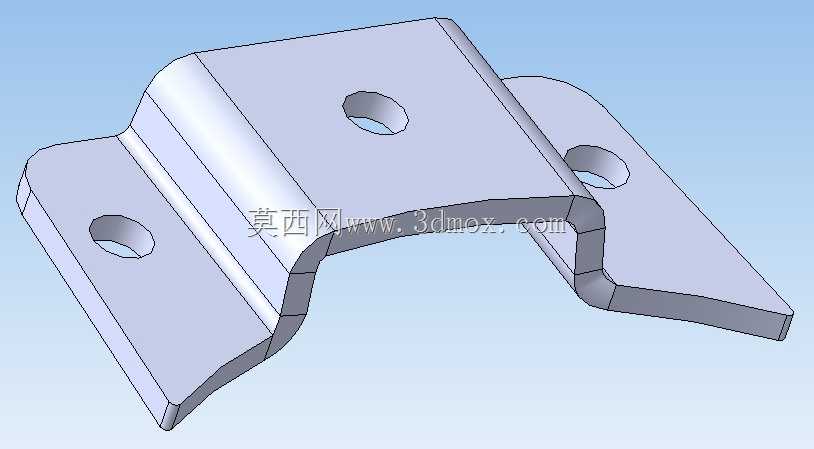

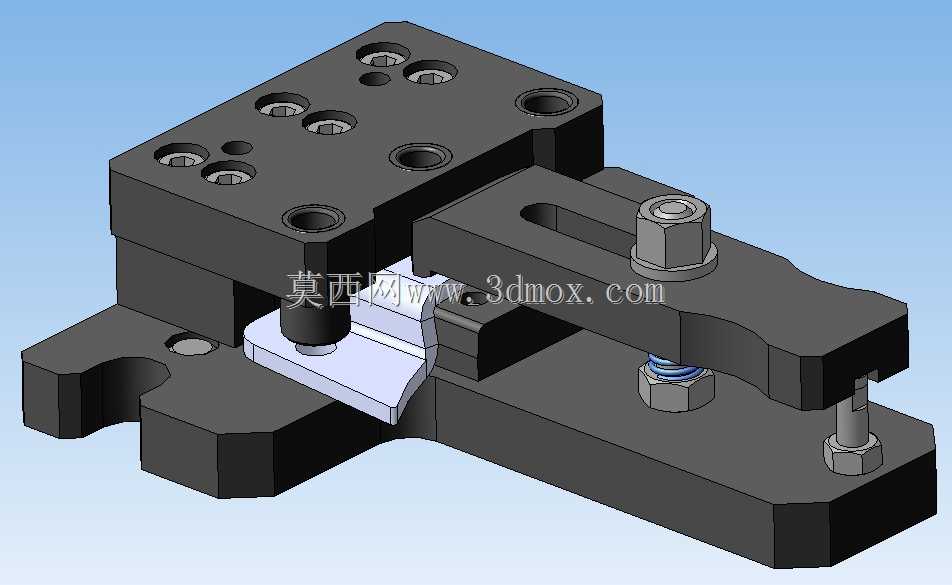

这款钻孔定位工装主要应用于小型钣金支架类零件的批量钻削加工场景，在通用机械、五金配件、小型设备结构件生产环节中，能够为支架类零件的孔位加工提供稳定的定位基准，解决异形支架零件装夹找正耗时久、孔位一致性差的加工痛点。在实际生产作业中，该工装直接安装于普通台钻或立式钻床的工作台面，作业人员只需将待加工的支架毛坯件贴合工装的定位型面放置，即可快速完成零件装夹定位，无需反复划线找正，大幅降低单件加工的辅助时间，同时能有效避免人工找正带来的孔位偏移误差，保障同批次支架零件的孔位同轴度、位置度公差符合装配要求。从功能特性来看，该工装采用一体化折弯成型的本体结构，本体上开设的三个定位孔与待加工支架的孔位完全对应，钻套可直接嵌入工装的定位孔内，引导钻头垂直进给，既能够防止钻头钻削时出现偏摆，也能减少钻头刃口的磨损，延长刀具使用寿命。工装的异形型面完全匹配待加工支架的外部轮廓，装夹时零件不会出现窜动、移位问题，无需额外加装复杂的压紧机构即可完成稳定装夹，操作门槛极低，新入职操作人员经过简单讲解即可独立完成加工作业。设计过程中，工程师充分考虑了支架零件的结构特性，针对支架的折弯弧度、侧边轮廓做了完全贴合的仿形设计，工装的安装边界预留了充足的工作台固定空间，整体外形紧凑，不会占用过多钻床工作台的作业区域，同时工装本体采用高强度钢板加工而成，长期承受钻削冲击力也不会出现变形问题，使用寿命远高于普通焊接式工装。在尺寸设计上，工装的定位孔间距严格匹配支架零件的装配孔位尺寸公差，型面的折弯角度与支架零件的折弯角度保持一致，确保零件装夹后无间隙、无过定位问题，加工完成的支架零件可直接进入装配环节，无需二次修锉孔位，有效提升整个生产流程的流转效率。
